Projekt domu Dom w lukrecji 4 ver. 2

zyskaj 250 zł kupując projekt domu
2 170,00 zł 1 920,00 zł
projekt Dom w lukrecji 4 widok 1
projekt Dom w lukrecji 4 widok 1
projekt Dom w lukrecji 4 widok 2
projekt Dom w lukrecji 4 widok 2
projekt Dom w lukrecji 4 lustrzane odbicie 1
projekt Dom w lukrecji 4 lustrzane odbicie 1
projekt Dom w lukrecji 4 lustrzane odbicie 2
projekt Dom w lukrecji 4 lustrzane odbicie 2
projekt Dom w lukrecji 4 Stylizacja 3
projekt Dom w lukrecji 4 Stylizacja 3
projekt Dom w lukrecji 4 Stylizacja 4
projekt Dom w lukrecji 4 Stylizacja 4
projekt Dom w lukrecji 4 widok 1
projekt Dom w lukrecji 4 widok 2
projekt Dom w lukrecji 4 lustrzane odbicie 1
projekt Dom w lukrecji 4 lustrzane odbicie 2
projekt Dom w lukrecji 4 Stylizacja 3
projekt Dom w lukrecji 4 Stylizacja 4

Powierzchnia domu:

87,77 m2
  • + powierzchnia kotłowni
    3,52 m2

Min. wymiary działki:

17,42 x 15,82 m
  • po adaptacji
    17,42 x 14,82 m
    (Likwidacja okien na tylnej elewacji i okien dachowych na tylnej połaci, zmiana lokalizacji okna w kuchni - na boczną elewację.)
  • dla działki do 16 m
    17,42 x 13,82 m
    (Likwidacja okien na tylnej elewacji i okien dachowych na tylnej połaci, zmiana lokalizacji okna w kuchni - na boczną elewację, skrócenie okapów. )
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 4 pokoje, 1 kuchnia, 2 łazienki, kotłownia, kominek

Cena projektu:

2 170,00 zł 1 920,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w lukrecji 4

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
87,77 m2
Powierzchnia kotłowni 3,52 m2
Powierzchnia zabudowy 71,76 m2
Powierzchnia podłóg 102,09 m2
Powierzchnia całkowita 143,52 m2
Kubatura 472,26 m3
Wysokość budynku 8,14 m
Minimalne wymiary działki 17,42 x 15,82 m
Minimalne wymiary po adaptacji 17,42 x 14,82 m
(Likwidacja okien na tylnej elewacji i okien dachowych na tylnej połaci, zmiana lokalizacji okna w kuchni - na boczną elewację.)
Minimalne wymiary po adaptacji dla działki do 16 m 17,42 x 13,82 m
(Likwidacja okien na tylnej elewacji i okien dachowych na tylnej połaci, zmiana lokalizacji okna w kuchni - na boczną elewację, skrócenie okapów. )

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 118 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 49,99 [kWh/(m2*rok)]
EP (gaz) 88,17 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,124 W/(m2*K)

Dodatkowe Informacje


Parter

projekt Dom w lukrecji 4 rzut parteru
PARTER 51,08 (52,15)
1. Wiatrołap 3,60
2. Hol 3,19
3. Schody 1,98
4. Salon 27,51 (28,58)
5. Kuchnia 8,91
6. Łazienka 2,37
7. Kotłownia 3,52

Poddasze

projekt Dom w lukrecji 4 rzut poddasza
PODDASZE 40,21 (49,94)
1. Schody 2,30 (2,30)
2. Hol 3,92 (3,92)
3. Pokój 7,78 (9,46)
4. Pokój 8,28 (11,37)
5. Pokój 10,77 (13,25)
6. Łazienka 7,16 (9,64)

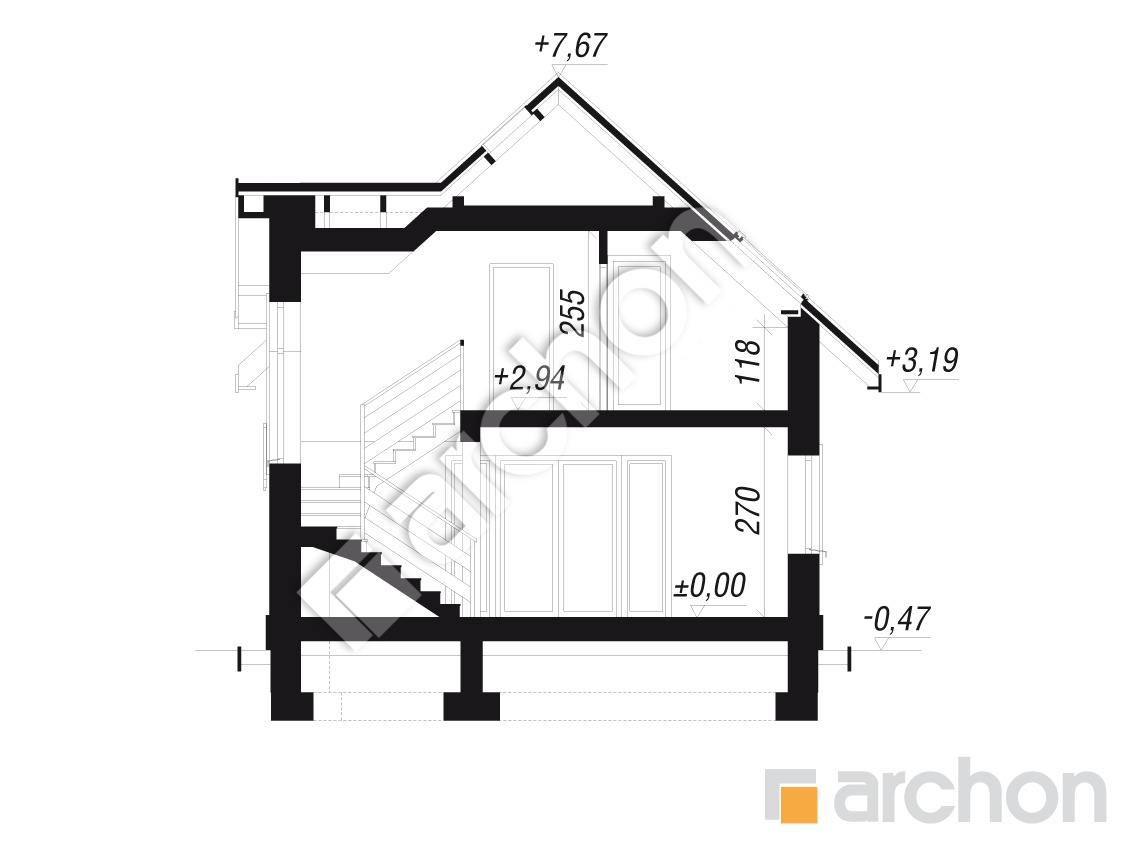

Przekrój

projekt Dom w lukrecji 4 przekroj budynku

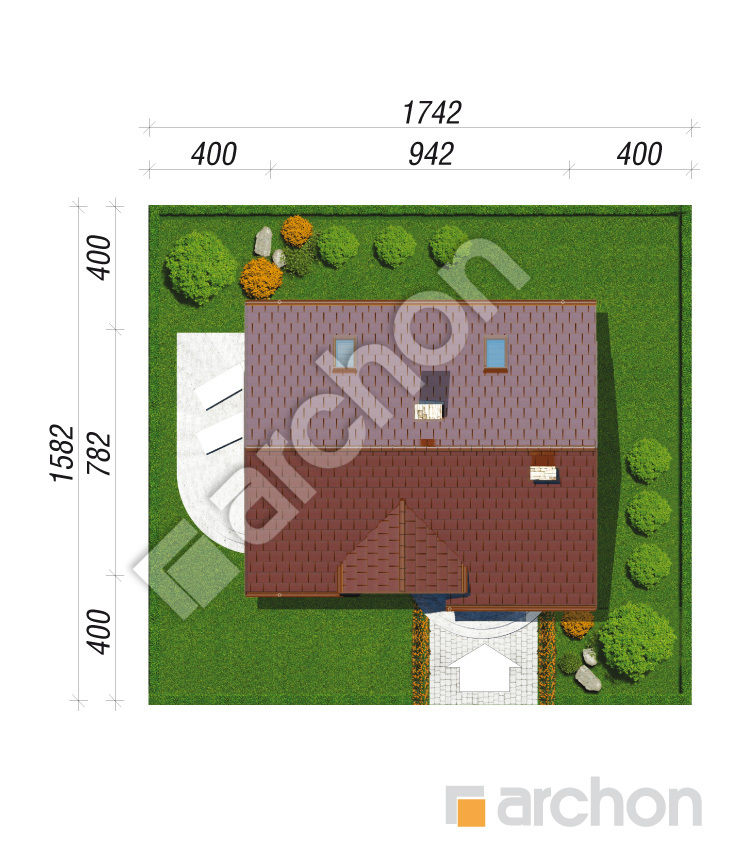

Obrys

polnoc
projekt Dom w lukrecji 4 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

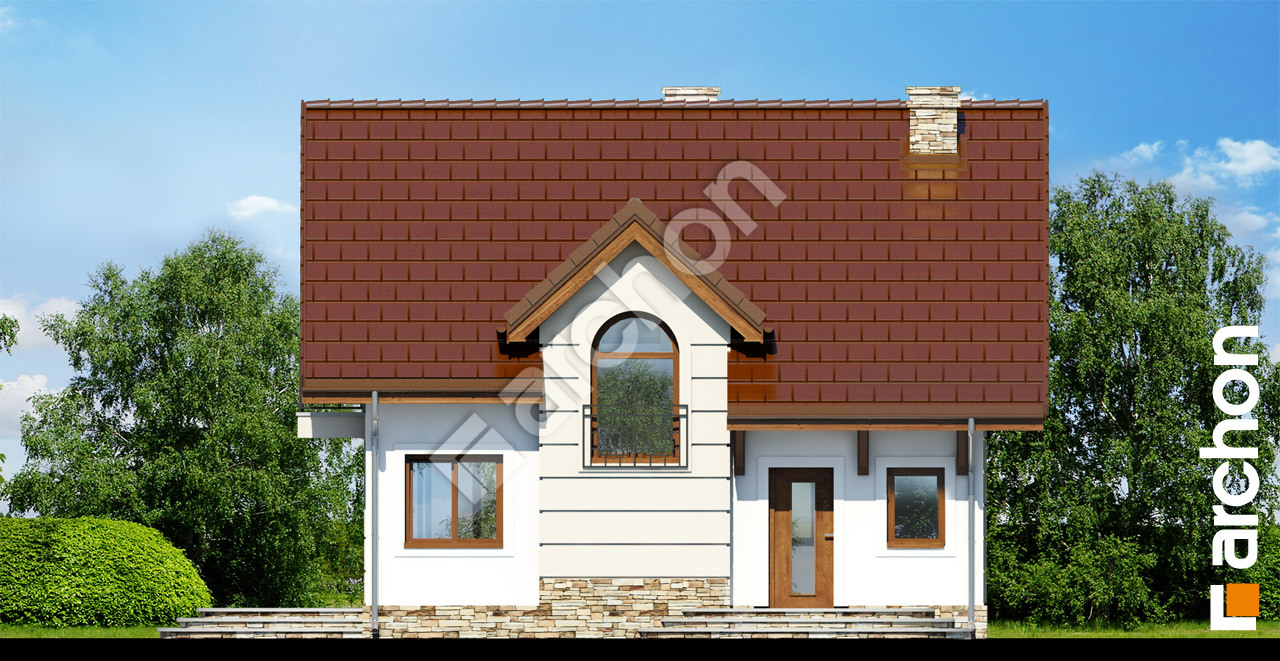

Elewacja frontowa projekt dom w lukrecji 4 ver 2  264 Elewacja frontowa

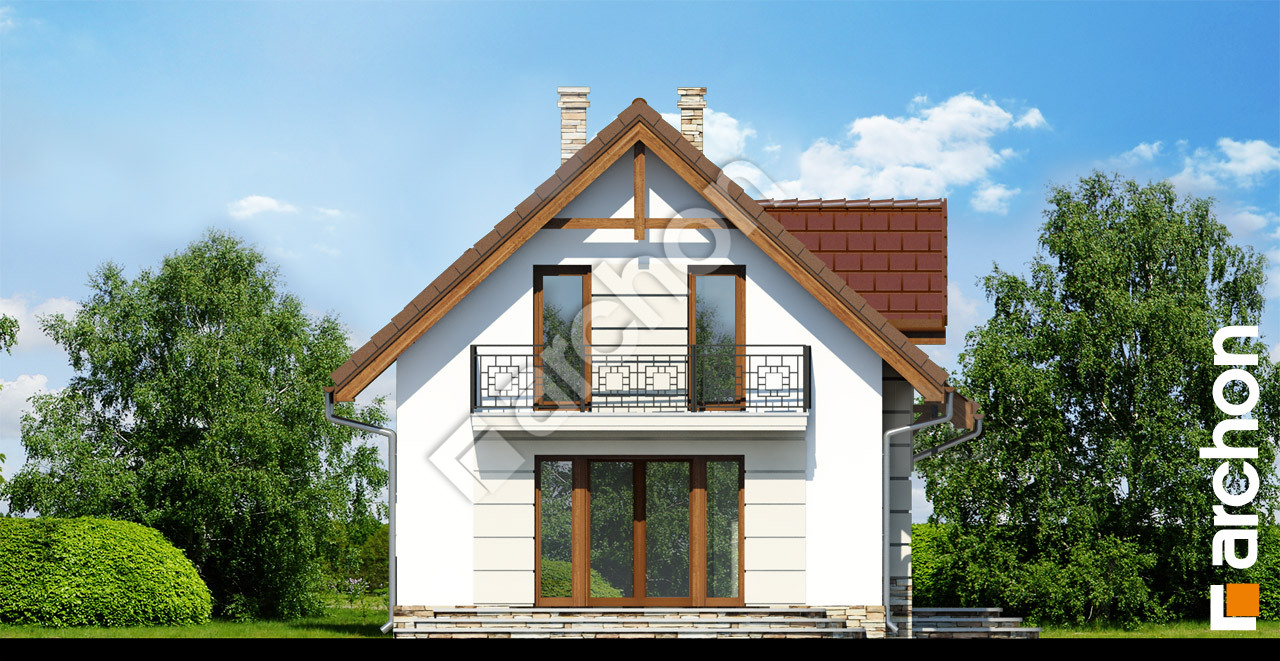

Elewacja boczna projekt dom w lukrecji 4 ver 2  265 Elewacja boczna

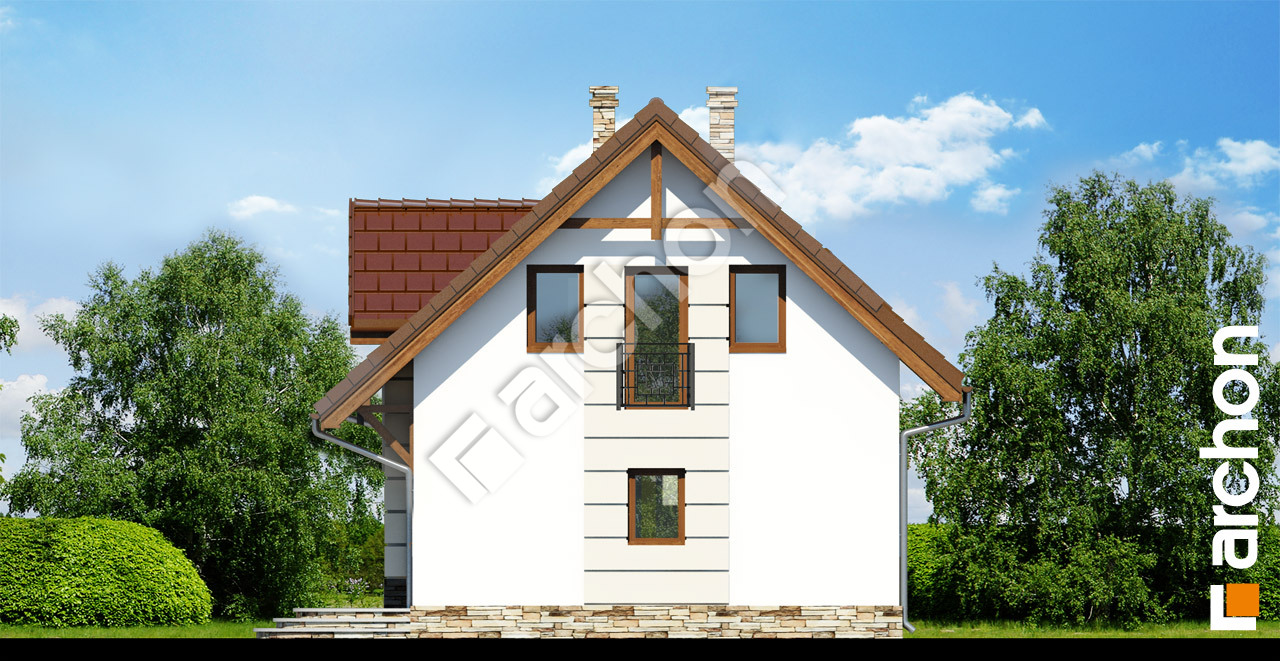

Elewacja boczna projekt dom w lukrecji 4 ver 2  266 Elewacja boczna

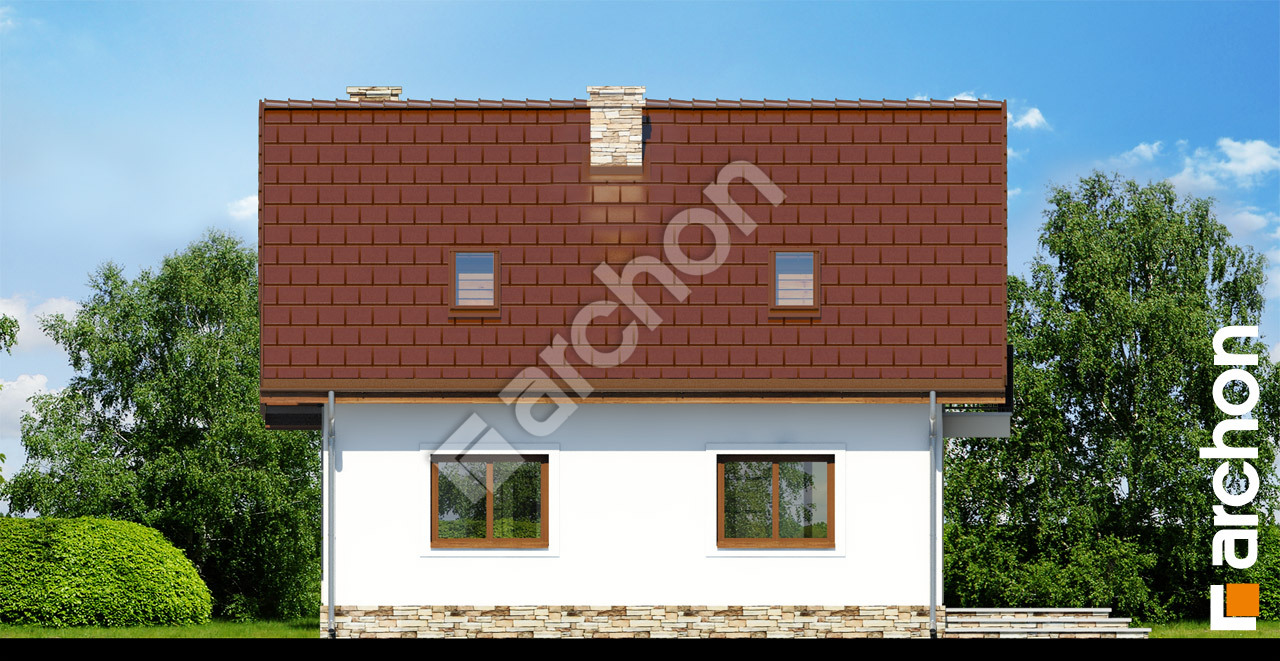

Elewacja ogrodowa projekt dom w lukrecji 4 ver 2  267 Elewacja ogrodowa
