Projekt domu Dom w tamaryszkach 4 ver. 2

zyskaj 250 zł kupując projekt domu
2 530,00 zł 2 280,00 zł
projekt Dom w tamaryszkach 4 widok 1
projekt Dom w tamaryszkach 4 widok 1
projekt Dom w tamaryszkach 4 widok 2
projekt Dom w tamaryszkach 4 widok 2
projekt Dom w tamaryszkach 4 lustrzane odbicie 1
projekt Dom w tamaryszkach 4 lustrzane odbicie 1
projekt Dom w tamaryszkach 4 lustrzane odbicie 2
projekt Dom w tamaryszkach 4 lustrzane odbicie 2
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 5)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 5)
projekt Dom w tamaryszkach 4 widok 1
projekt Dom w tamaryszkach 4 widok 2
projekt Dom w tamaryszkach 4 lustrzane odbicie 1
projekt Dom w tamaryszkach 4 lustrzane odbicie 2
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 1)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 2)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 3)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 4)
projekt Dom w tamaryszkach 4 Wizualizacja łazienki (wizualizacja 1 widok 5)

Powierzchnia domu:

131,53 m2
  • + powierzchnia garażu
    18,29 m2
  • + powierzchnia kotłowni
    8,41 m2

Min. wymiary działki:

20,92 x 19,36 m
  • po adaptacji
    18,92 x 18,72 m
    (Likwidacja okien w ścianie bocznej, doprojektowanie okien dachowych w pokoju nad garażem, likwidacja wykusza, skrócenie okapów.)
  • Dom jednorodzinny parterowy z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

Cena projektu:

2 530,00 zł 2 280,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w tamaryszkach 4

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
131,53 m2
Powierzchnia garażu 18,29 m2
Powierzchnia kotłowni 8,41 m2
Powierzchnia zabudowy 119,54 m2
Powierzchnia podłóg 175,3 m2
Powierzchnia całkowita 236,6 m2
Kubatura 803,12 m3
Wysokość budynku 9,03 m
Minimalne wymiary działki 20,92 x 19,36 m
Minimalne wymiary po adaptacji 18,92 x 18,72 m
(Likwidacja okien w ścianie bocznej, doprojektowanie okien dachowych w pokoju nad garażem, likwidacja wykusza, skrócenie okapów.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 95 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 38,83 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 85,15 [kWh/(m2*rok)]
EP (gaz) 85,44 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 26,57 [kWh/(m2*rok)]
Uściany 0,168 W/(m2*K)
Udachu 0,135 W/(m2*K)

Dodatkowe Informacje


Parter

projekt Dom w tamaryszkach 4 rzut parteru
PARTER 86,35 (87,81)
1. Wiatrołap 2,71
2. Hol 9,06
3. Łazienka 4,19
4. Spiżarnia 1,37
5. Kuchnia 7,56
6. Salon + Jadalnia 25,80
7. Pokój 8,17
8. Schowek 0,79 (2,25)
9. Kotłownia 8,41
10. Garaż 18,29

Poddasze

projekt Dom w tamaryszkach 4 rzut poddasza
PODDASZE 71,88 (87,49)
1. Schody 4,84 (4,84)
2. Korytarz 3,68 (3,68)
3. Pokój 6,89 (10,61)
4. Pokój 14,60 (15,36)
5. Pokój 15,05 (18,06)
6. Łazienka 7,33 (8,46)
7. Garderoba 2,98 (4,45)
8. Pralnia 2,67 (4,60)
9. Pokój 13,84 (17,43)

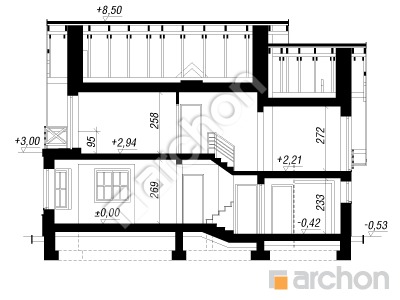

Przekrój

projekt Dom w tamaryszkach 4 przekroj budynku

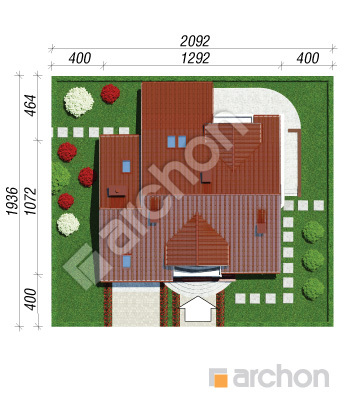

Obrys

polnoc
projekt Dom w tamaryszkach 4 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

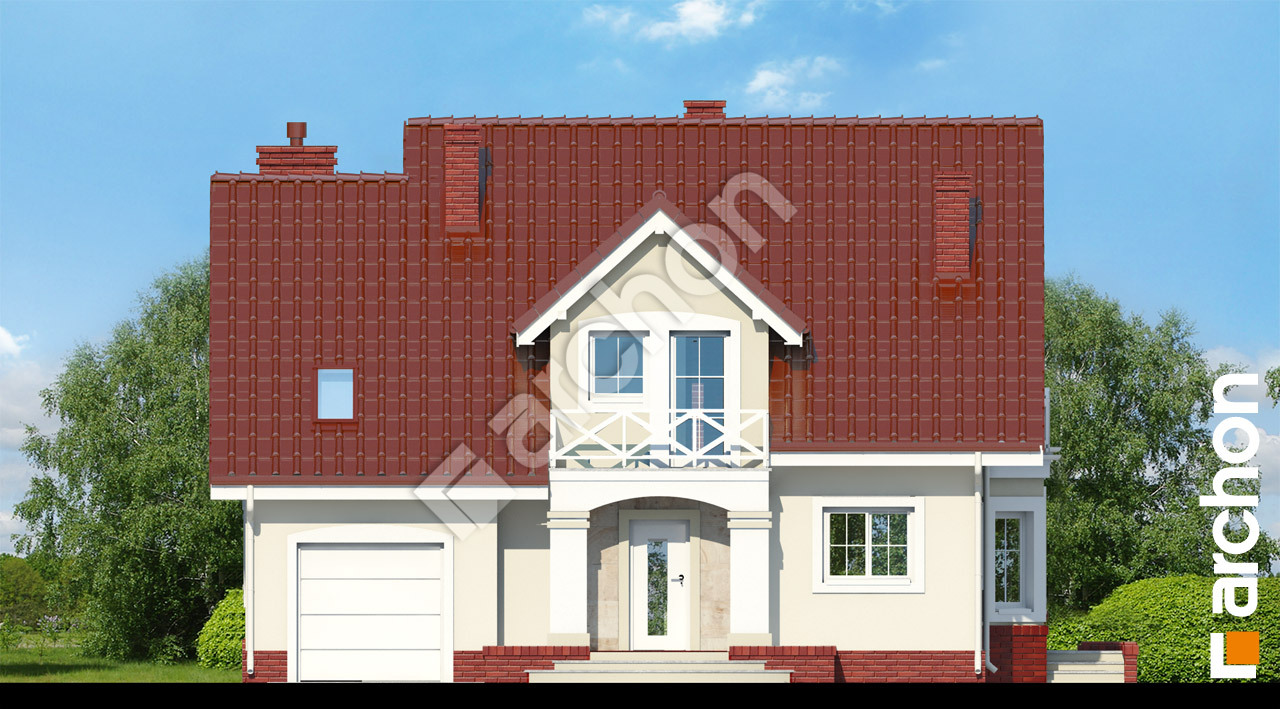

Elewacja frontowa projekt dom w tamaryszkach 4 ver 2  264 Elewacja frontowa

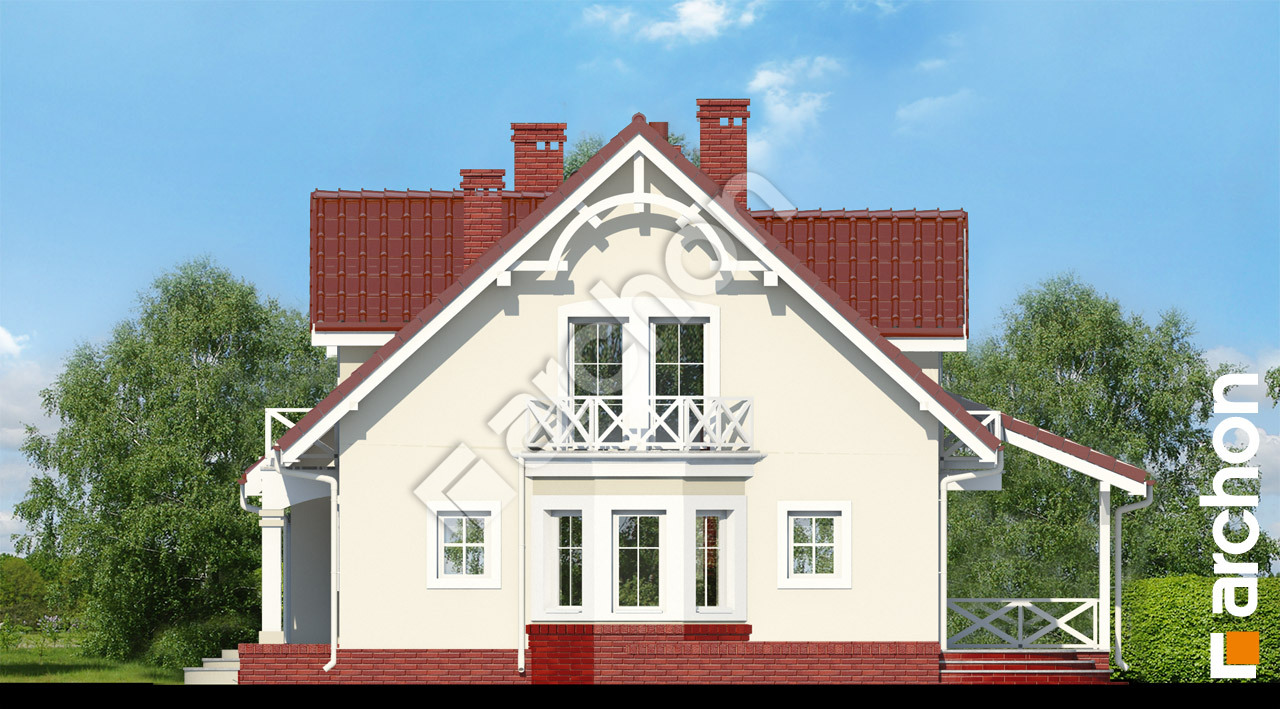

Elewacja boczna projekt dom w tamaryszkach 4 ver 2  265 Elewacja boczna

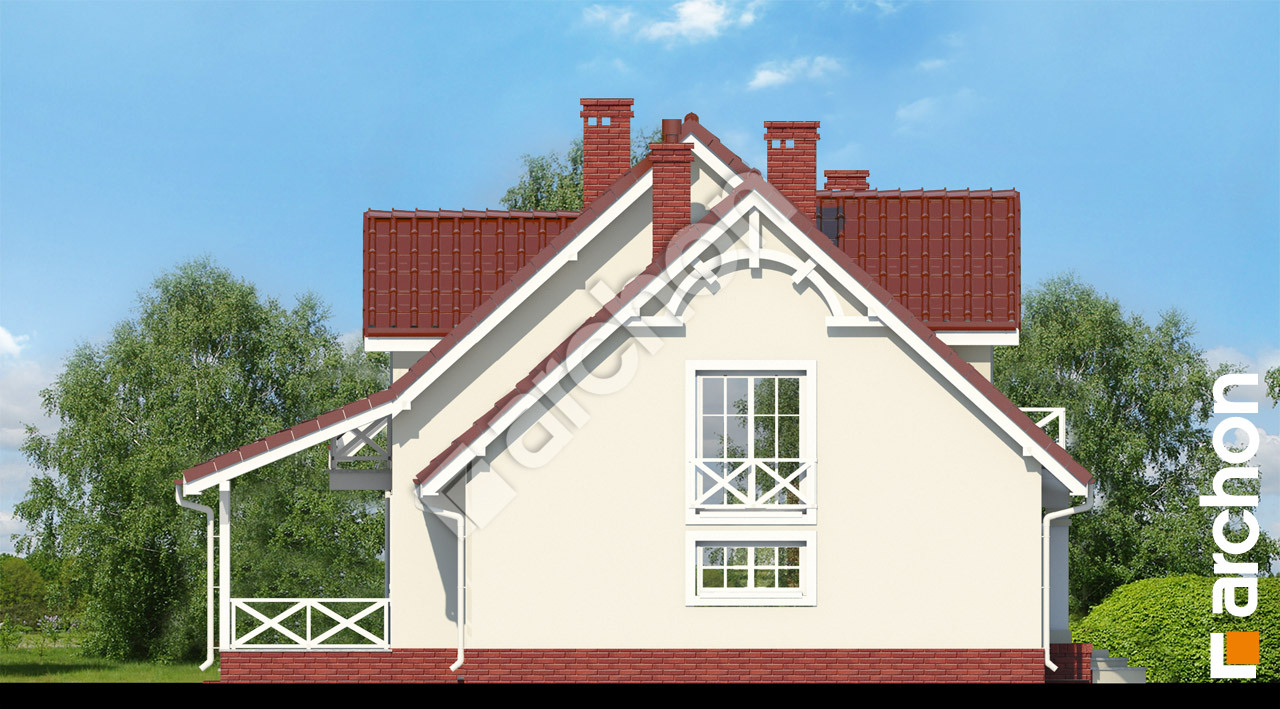

Elewacja boczna projekt dom w tamaryszkach 4 ver 2  266 Elewacja boczna

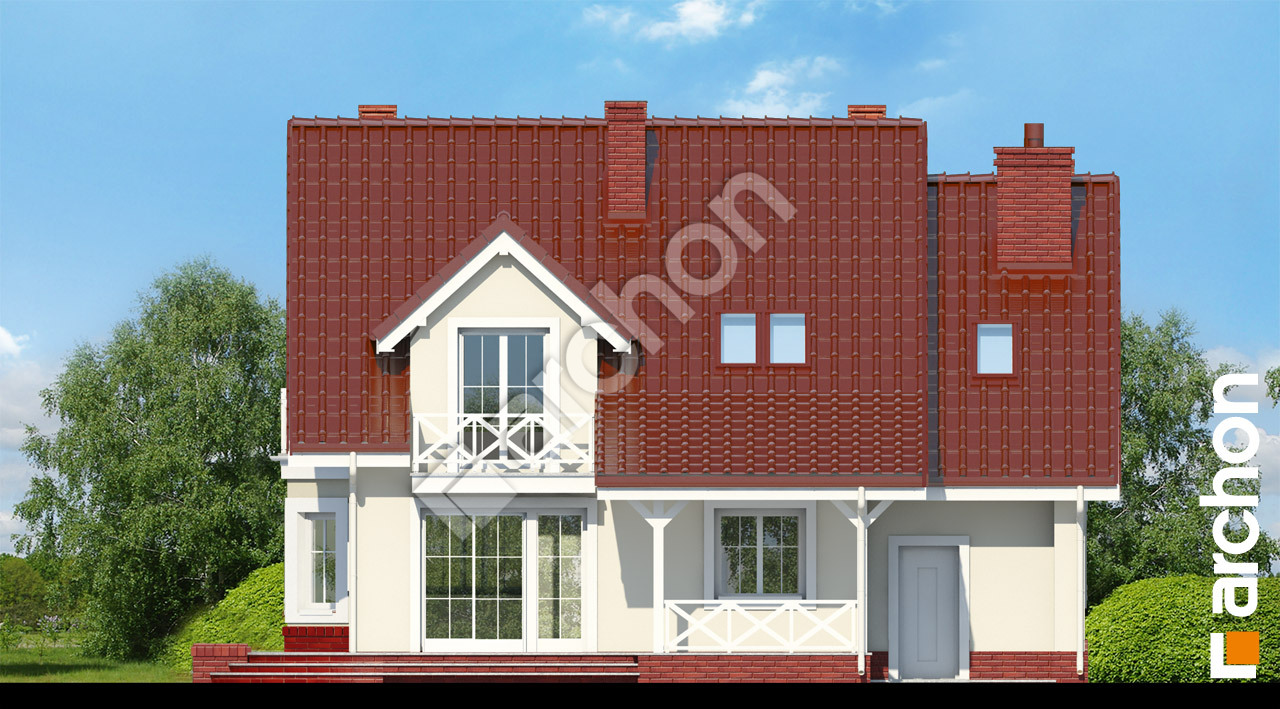

Elewacja ogrodowa projekt dom w tamaryszkach 4 ver 2  267 Elewacja ogrodowa
