Projekt domu Dom w gaurach (N) ver. 2

zyskaj 250 zł kupując projekt domu
2 320,00 zł 2 070,00 zł
projekt Dom w gaurach (N) widok 1
projekt Dom w gaurach (N) widok 1
projekt Dom w gaurach (N) widok 2
projekt Dom w gaurach (N) widok 2
projekt Dom w gaurach (N) lustrzane odbicie 1
projekt Dom w gaurach (N) lustrzane odbicie 1
projekt Dom w gaurach (N) lustrzane odbicie 2
projekt Dom w gaurach (N) lustrzane odbicie 2
projekt Dom w gaurach (N) widok 1
projekt Dom w gaurach (N) widok 2
projekt Dom w gaurach (N) lustrzane odbicie 1
projekt Dom w gaurach (N) lustrzane odbicie 2

Powierzchnia domu:

119,87 m2
  • + powierzchnia garażu
    21,87 m2
  • + powierzchnia kotłowni
    7,47 m2

Min. wymiary działki:

27,7 x 18,7 m
  • po adaptacji
    25,8 x 18,1 m
    (Likwidacja wykuszy i okna w garażu.)
  • Dom jednorodzinny parterowy
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w gaurach (N)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
119,87 m2
Powierzchnia garażu 21,87 m2
Powierzchnia kotłowni 7,47 m2
Powierzchnia zabudowy 190,82 m2
Powierzchnia podłóg 149,21 m2
Powierzchnia całkowita 190,82 m2
Kubatura 951,68 m3
Wysokość budynku 7,16 m
Minimalne wymiary działki 27,7 x 18,7 m
Minimalne wymiary po adaptacji 25,8 x 18,1 m
(Likwidacja wykuszy i okna w garażu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 32 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 41,90 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 89,81 [kWh/(m2*rok)]
EP (gaz) 92,17 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 27,58 [kWh/(m2*rok)]
Uściany 0,149 W/(m2*K)
Udachu < 0,18 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w gaurach (N) Obrót o 360°

Parter

projekt Dom w gaurach (N) rzut parteru
PARTER 149,21
1. Wiatrołap 5,06
2. Hol 6,38
3. Garderoba 3,10
4. Łazienka 4,74
5. Pokój 11,31
6. Garaż 21,87
7. Kotłownia 7,47
8. Pokój 9,51
9. Garderoba 2,06
10. Korytarz 6,49
11. Pokój 9,51
12. Gabinet 9,11
13. Salon + Jadalnia 35,32
14. Kuchnia 12,16
15. Spiżarnia 2,07
16. Łazienka 3,05

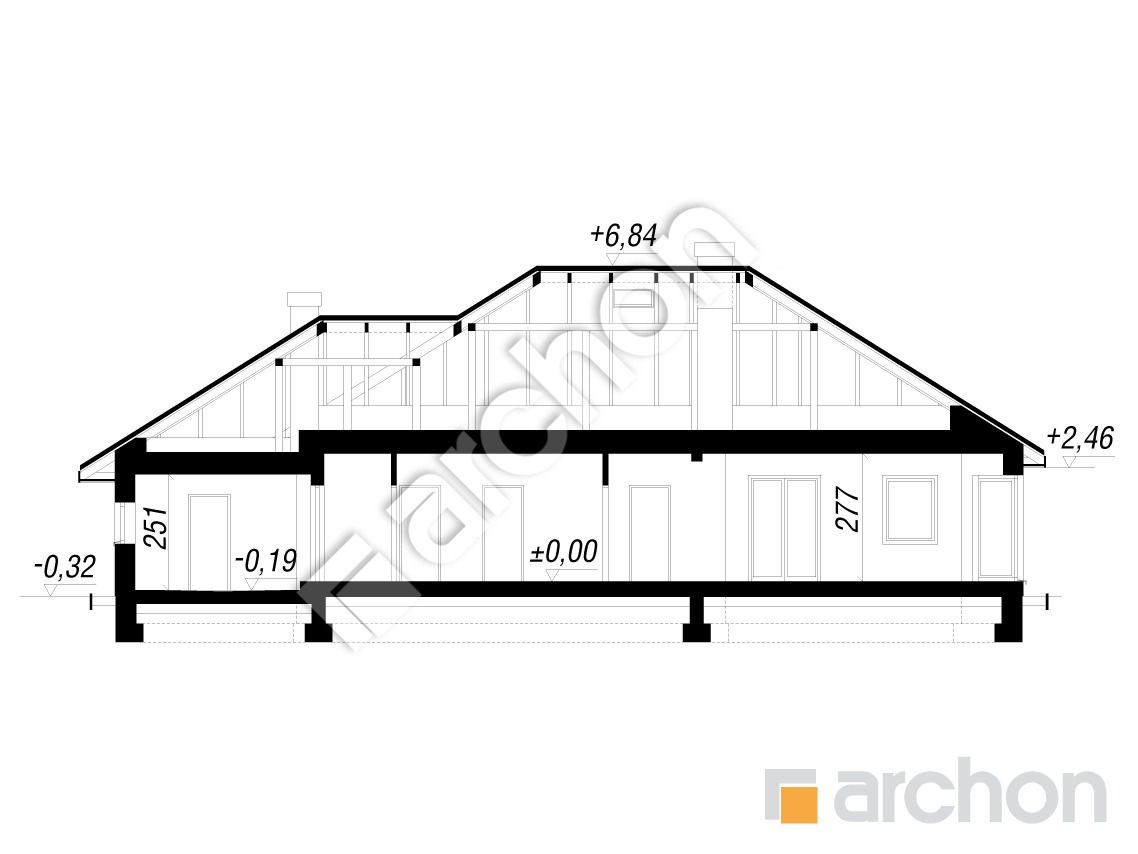

Przekrój

projekt Dom w gaurach (N) przekroj budynku

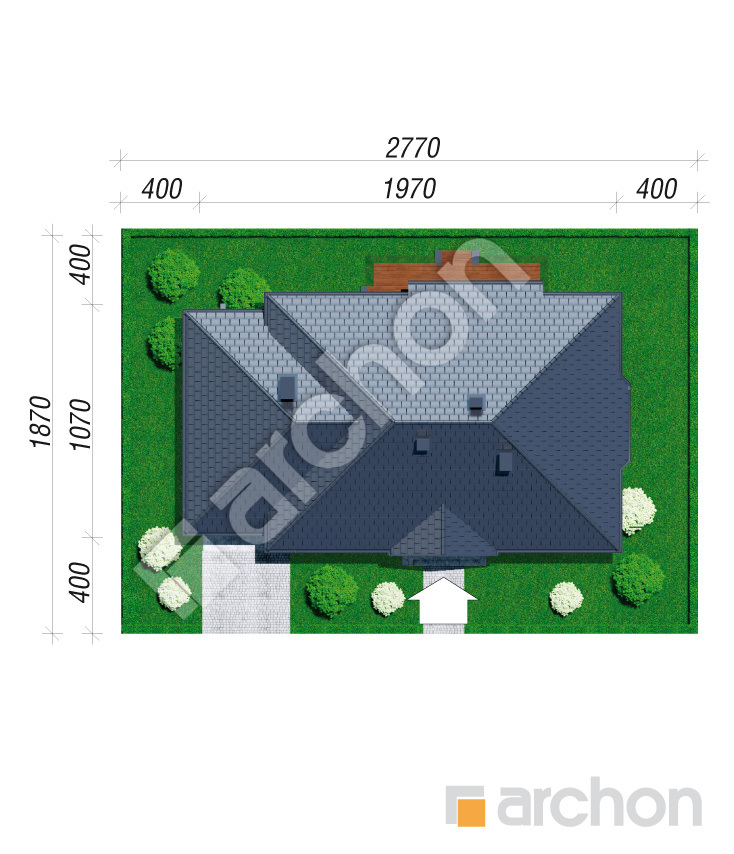

Obrys

polnoc
projekt Dom w gaurach (N) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

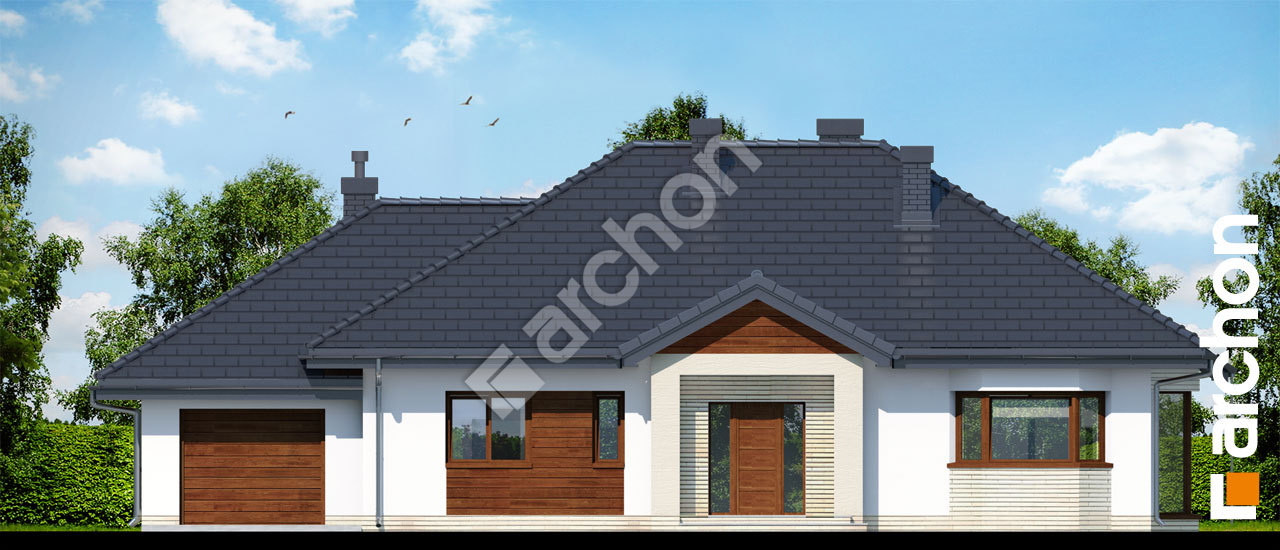

Elewacja frontowa projekt dom w gaurach n ver 2  264 Elewacja frontowa

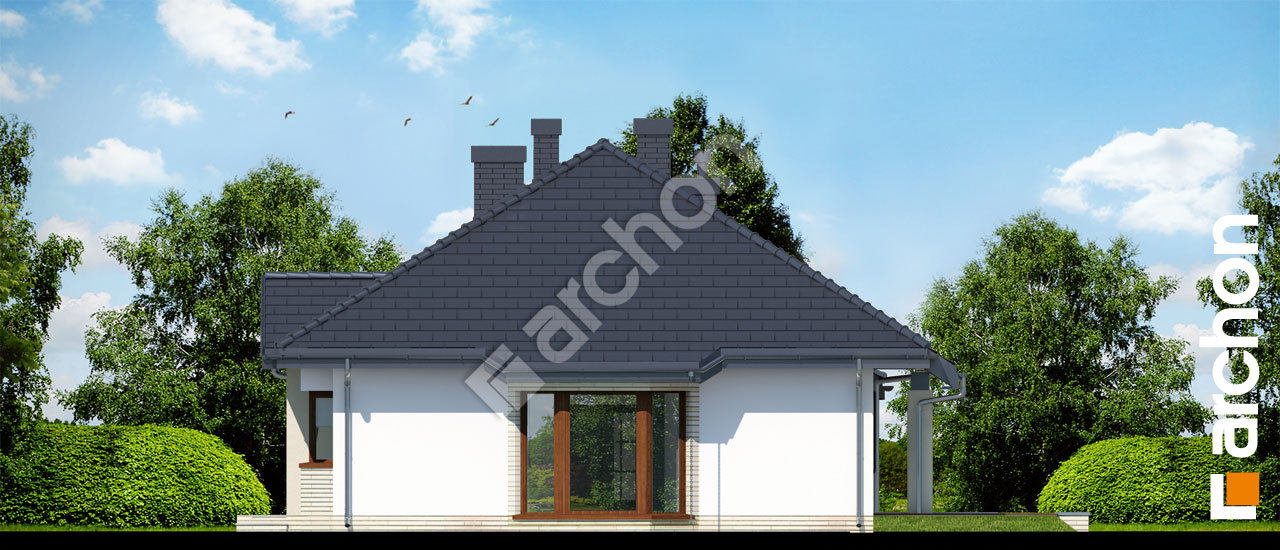

Elewacja boczna projekt dom w gaurach n ver 2  265 Elewacja boczna

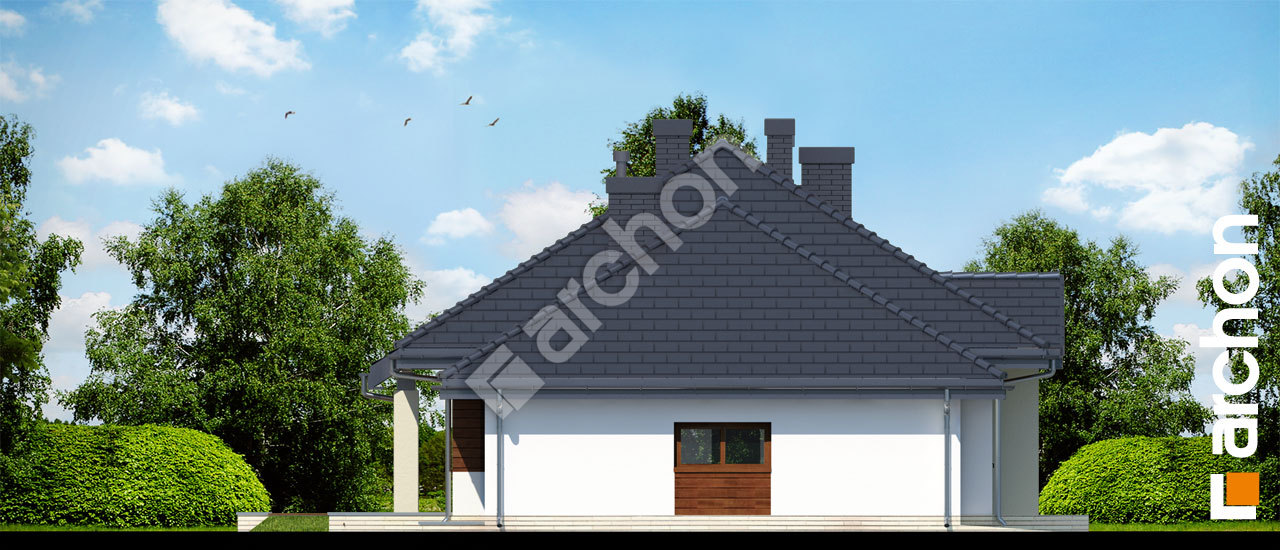

Elewacja boczna projekt dom w gaurach n ver 2  266 Elewacja boczna

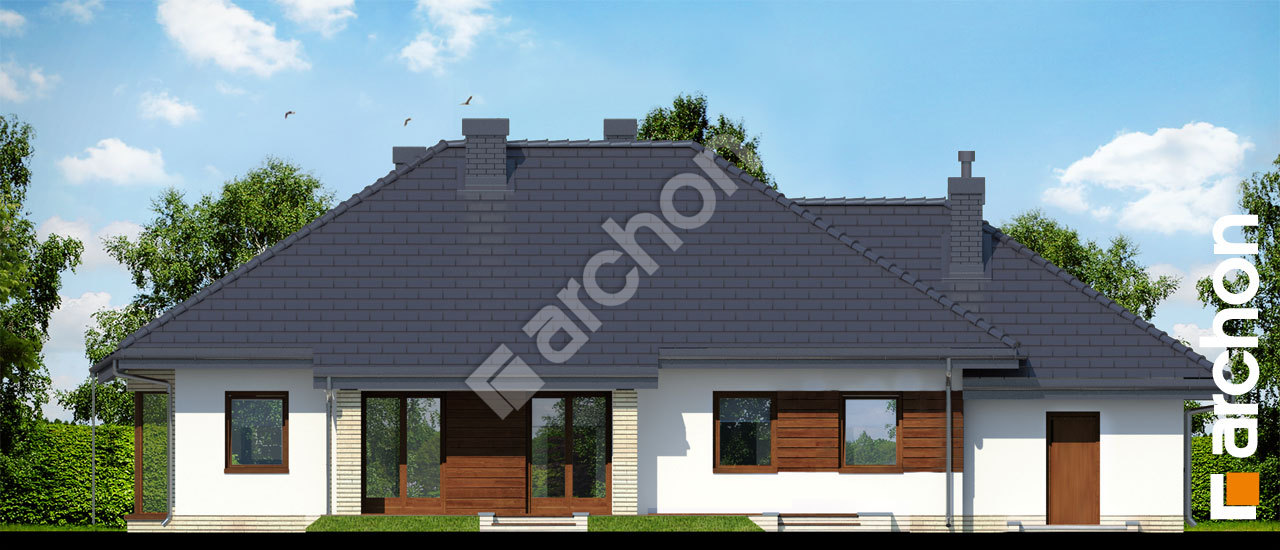

Elewacja ogrodowa projekt dom w gaurach n ver 2  267 Elewacja ogrodowa

Okazały, parterowy dom z garażem o bogatym programie funkcjonalnym. Do wnętrza wprowadza nas praktyczne i gustowne zadaszone wejście. Z boku budynku zaprojektowana została strefa dzienna - salon z kominkiem i z wyjściem na zadaszony taras, jadalnia w wykuszu oraz otwarta kuchnia ze spiżarką. Tym co przyciąga wzrok jest oryginalny, umieszczony od frontu przeszklony wykusz w kuchni. Na wprost wejścia mamy gabinet, również z wyjściem na taras, a w holu łazienka dla gości. Po przeciwnej stronie budynku rozlokowano pomieszczenia części prywatnej domowników: dwa pokoje dzieci, sypialnię rodziców z garderobą oraz ogólnodostępną łazienkę. Oddalenie od centrum życia rodzinnego i wymknięcie tej strefy dodatkowymi drzwiami sprzyja wypoczynkowi. Do części gospodarczej możemy dostać się przez znajdującą się na końcu korytarza garderobę. Garaż i zasilana paliwem stałym kotłownia z drzwiami do ogrodu uzupełniają część gospodarczą domu. Budynek o prostej formie czerpiącej z tradycji dworków - jednak styl elewacji zaproponowany został inaczej - w sposób nowatorski i z wykorzystaniem ciekawych połączeń okładziny kamiennej drewnianej oraz szkła.
