Projekt domu Dom w gaurach ver. 2

zyskaj 250 zł kupując projekt domu
2 320,00 zł 2 070,00 zł
projekt Dom w gaurach widok 1
projekt Dom w gaurach widok 1
projekt Dom w gaurach widok 2
projekt Dom w gaurach widok 2
projekt Dom w gaurach lustrzane odbicie 1
projekt Dom w gaurach lustrzane odbicie 1
projekt Dom w gaurach lustrzane odbicie 2
projekt Dom w gaurach lustrzane odbicie 2
projekt Dom w gaurach dodatkowa wizualizacja
projekt Dom w gaurach dodatkowa wizualizacja
projekt Dom w gaurach widok 1
projekt Dom w gaurach widok 2
projekt Dom w gaurach lustrzane odbicie 1
projekt Dom w gaurach lustrzane odbicie 2
projekt Dom w gaurach dodatkowa wizualizacja

Powierzchnia domu:

117,88 m2
  • + powierzchnia garażu
    22,30 m2
  • + powierzchnia kotłowni
    6,99 m2

Min. wymiary działki:

27,72 x 18,12 m
  • po adaptacji
    25,82 x 18,12 m
    (Likwidacja wykusza, likwidacja okna w garażu.)
  • Dom jednorodzinny parterowy
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, garderoby, kominek, garaż

Cena projektu:

2 320,00 zł 2 070,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Domu w gaurach

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
117,88 m2
Powierzchnia garażu 22,3 m2
Powierzchnia kotłowni 6,99 m2
Powierzchnia zabudowy 189,12 m2
Powierzchnia podłóg 147,17 m2
Powierzchnia całkowita 189,12 m2
Kubatura 1079,28 m3
Wysokość budynku 7,46 m
Minimalne wymiary działki 27,72 x 18,12 m
Minimalne wymiary po adaptacji 25,82 x 18,12 m
(Likwidacja wykusza, likwidacja okna w garażu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- dach: czterospadowy, nachylenie 32 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 43,42 [kWh/(m2*rok)]
EP (gaz) 78,17 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu < 0,18 W/(m2*K)

Dodatkowe Informacje

Filmy

Mqdefault
Dom w gaurach Obrót o 360°

Parter

projekt Dom w gaurach rzut parteru
PARTER 147,17
1. Wiatrołap 4,10
2. Hol 6,21
3. Spiżarnia 2,82
4. Kuchnia 10,91
5. Łazienka 3,03
6. Salon + Jadalnia 35,06
7. Gabinet 9,10
8. Pokój 9,51
9. Pokój 9,51
10. Korytarz 6,47
11. Łazienka 4,71
12. Garderoba 3,10
13. Pokój 11,29
14. Garderoba 2,06
15. Garaż 22,30
16. Kotłownia 6,99

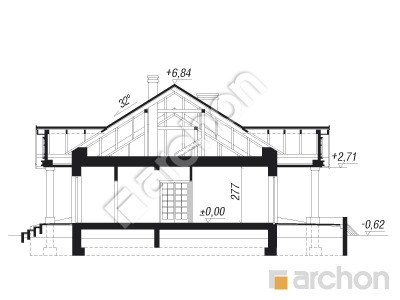

Przekrój

projekt Dom w gaurach przekroj budynku

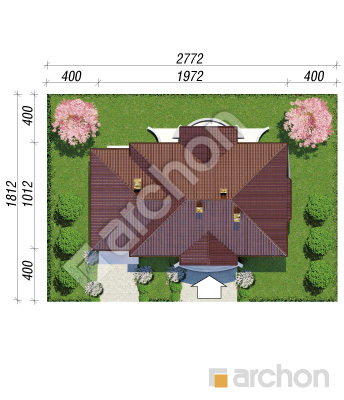

Obrys

polnoc
projekt Dom w gaurach sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

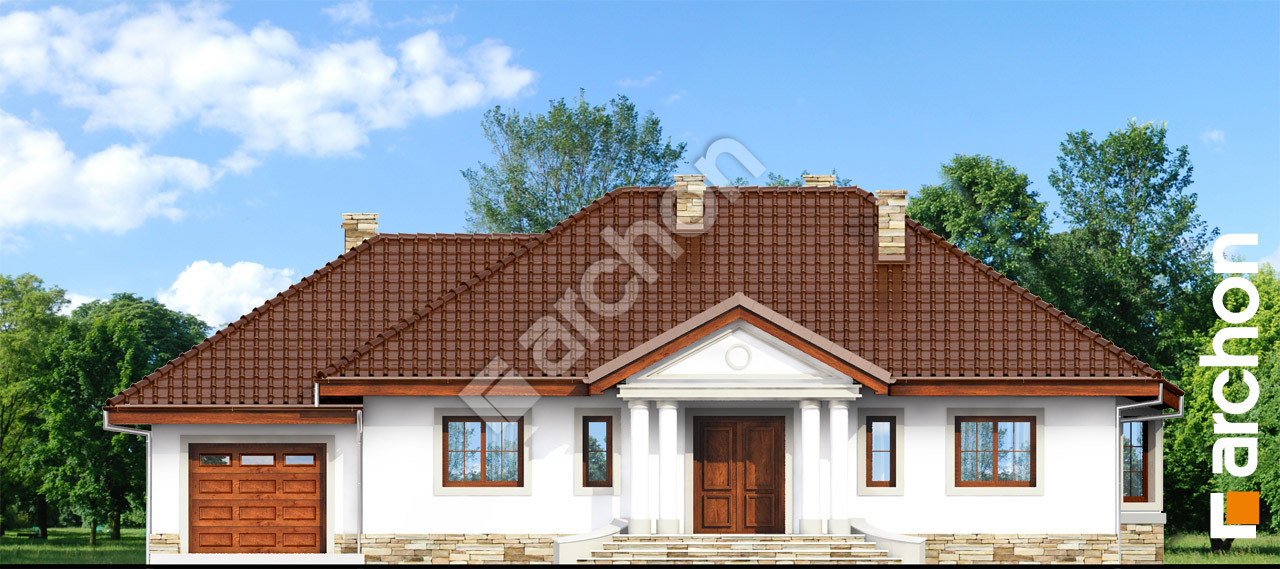

Elewacja frontowa projekt dom w gaurach ver 2  264 Elewacja frontowa

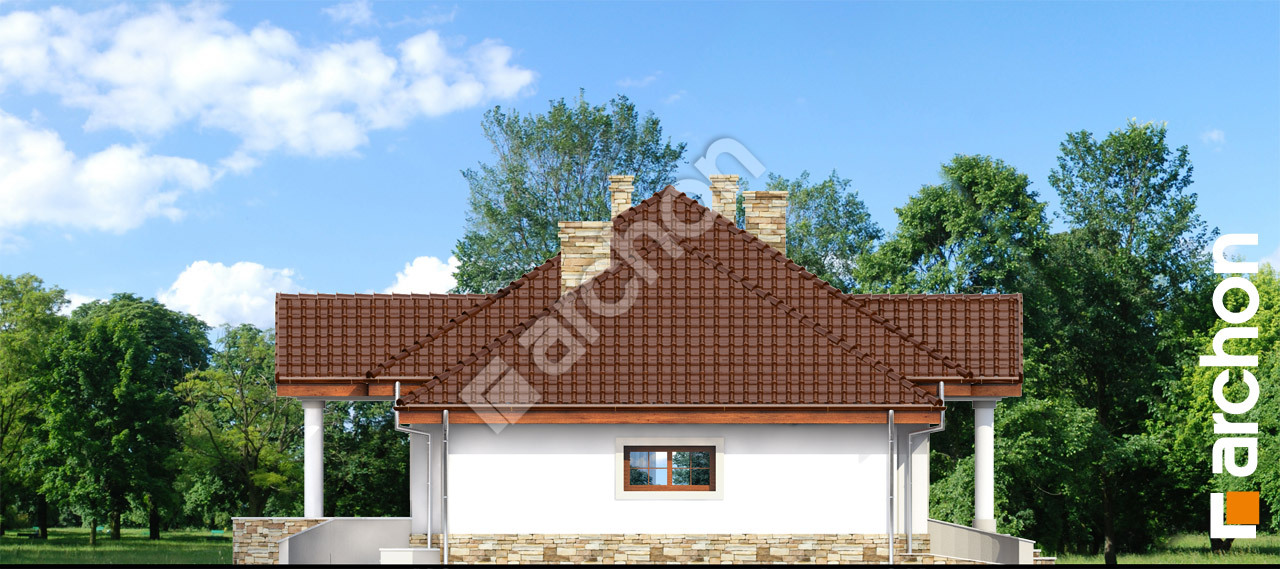

Elewacja boczna projekt dom w gaurach ver 2  265 Elewacja boczna

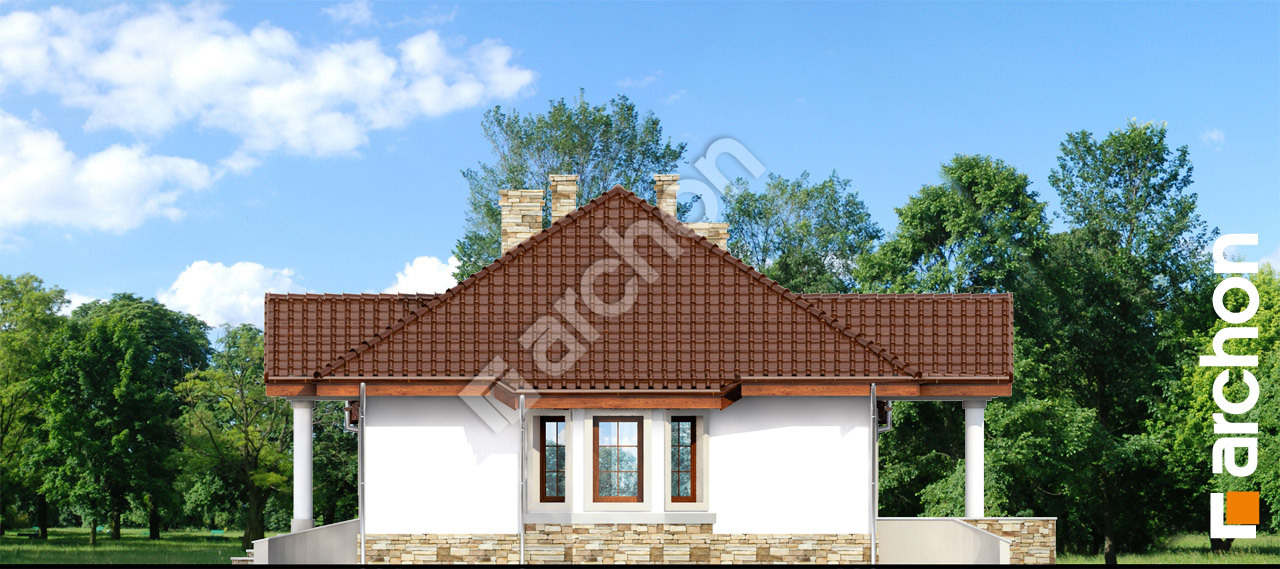

Elewacja boczna projekt dom w gaurach ver 2  266 Elewacja boczna

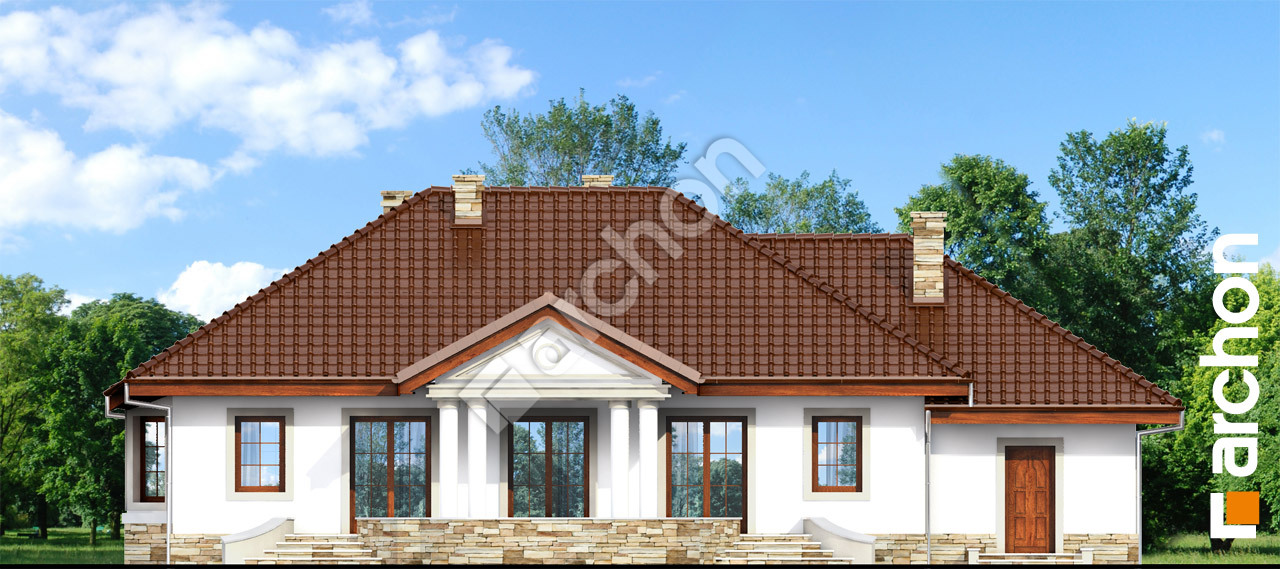

Elewacja ogrodowa projekt dom w gaurach ver 2  267 Elewacja ogrodowa

Okazały, parterowy dom jednorodzinny z garażem o bogatym programie funkcjonalnym. Na parterze z boku zaprojektowana została strefa dzienna: salon z kominkiem i z wyjściem na taras, jadalnia w wykuszu i otwarta kuchnia ze spiżarką. Na wprost wejścia gabinet a przy drzwiach łazienka dla gości. Po przeciwnej stronie budynku - rozlokowano pomieszczenia części nocnej: dwa pokoje dzieci, sypialnię rodziców z garderobą oraz ogólnodostępną łazienkę. Z pokoi umieszczonych od strony ogrodowej można wyjść na taras. Przez znajdującą się na końcu korytarza garderobę możemy dostać się do garażu i umieszczonej za nim kotłowni. Budynek o prostej formie nawiązuje do tradycyjnego dworku. Atutem jest funkcjonalna przestrzeń wewnętrzna rozwiązana na jednym poziomie.
