Projekt domu Dom nad bulwarem 3 (BN)

20 100 zł  19 650 zł
(15 975,61 zł netto)
gotowy projekt Dom nad bulwarem 3 (BN) widok 1
Budynek wielorodzinny do zabudowy bliźniaczej piętrowy
  • Powierzchnia 434,70 m²

Do końca promocji:
2019 08 01 stopwatch 01
20 100 zł
19 650 zł (15 975,61 zł netto)
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 5 zł
  • Dziennik Budowy 12 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

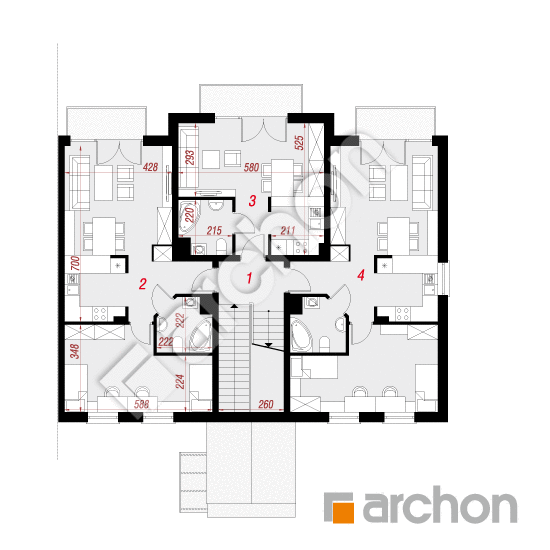

PARTER
153,59 (156,81)
1. Wiatrołap 5,12 (5,12)
2. Klatka schodowa 15,76 (18,98)
3. Mieszkanie 51,99 (51,99)
4. Mieszkanie 28,78 (28,78)
5. Mieszkanie 51,94 (51,94)
PIĘTRO
147,63 (147,63)
1. Klatka schodowa 15,53 (15,53)
2. Mieszkanie 51,75 (51,75)
3. Mieszkanie 28,60 (28,60)
4. Mieszkanie 51,75 (51,75)
PODDASZE
133,48 (141,76)
1. Klatka schodowa 9,94 (9,94)
2. Mieszkanie 47,51 (51,65)
3. Mieszkanie 28,52 (28,52)
4. Mieszkanie 47,51 (51,65)

Dane projektu Domu nad bulwarem 3 (BN)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa, okno dachowe FAKRO
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 9 mieszkań, w tym: 6 mieszkań o powierzchni około 50m2 oraz 3 mieszkania około 30m2.

Galerie zdjęć z realizacji (1)

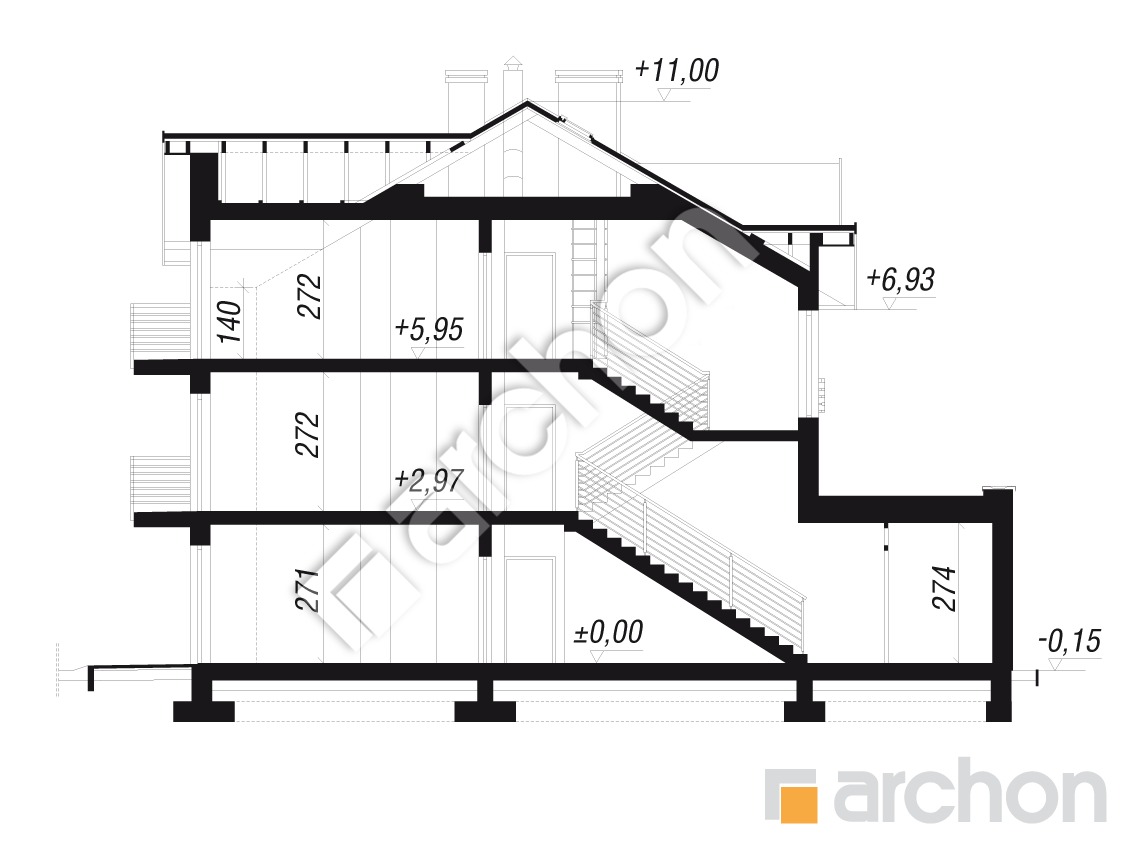

Przekrój

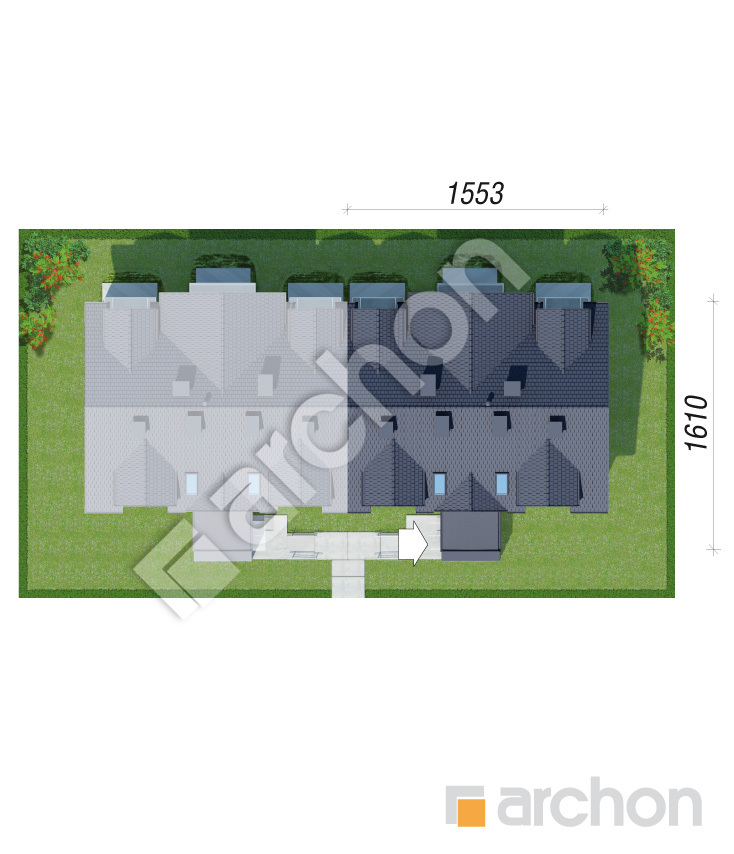

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

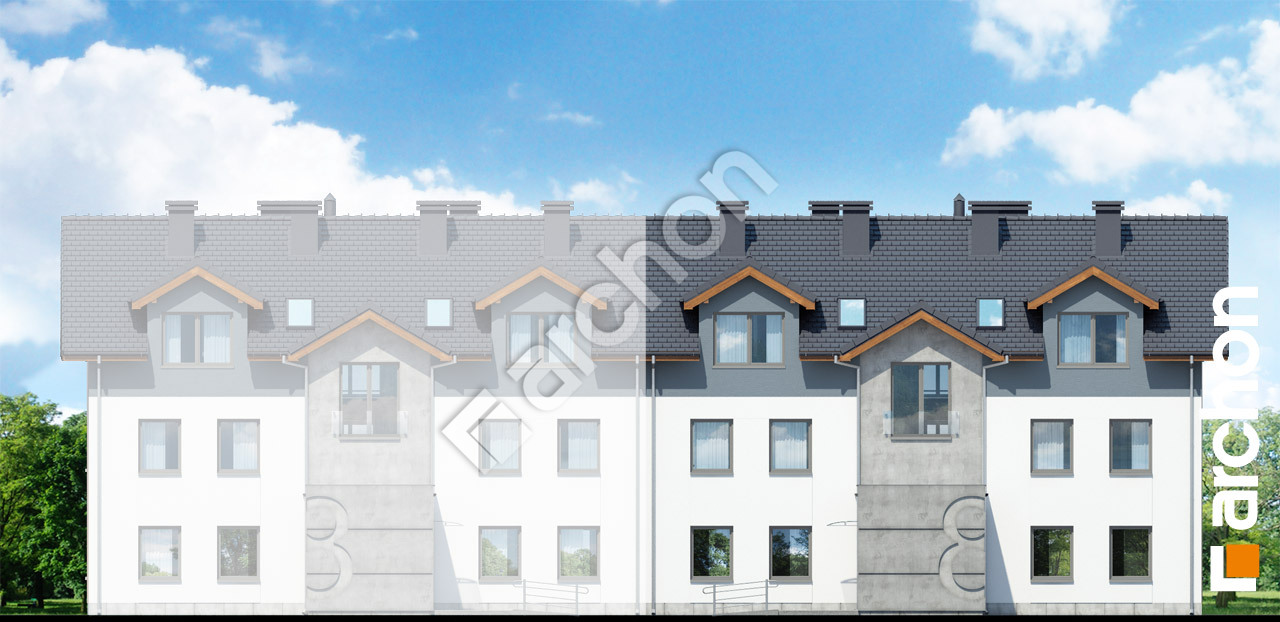

Pokaż lustrzane odbicie Elewacja frontowa projekt dom nad bulwarem 3 bn 34c5084a6e79cf4901b6eb35768164bb  264 Elewacja frontowa

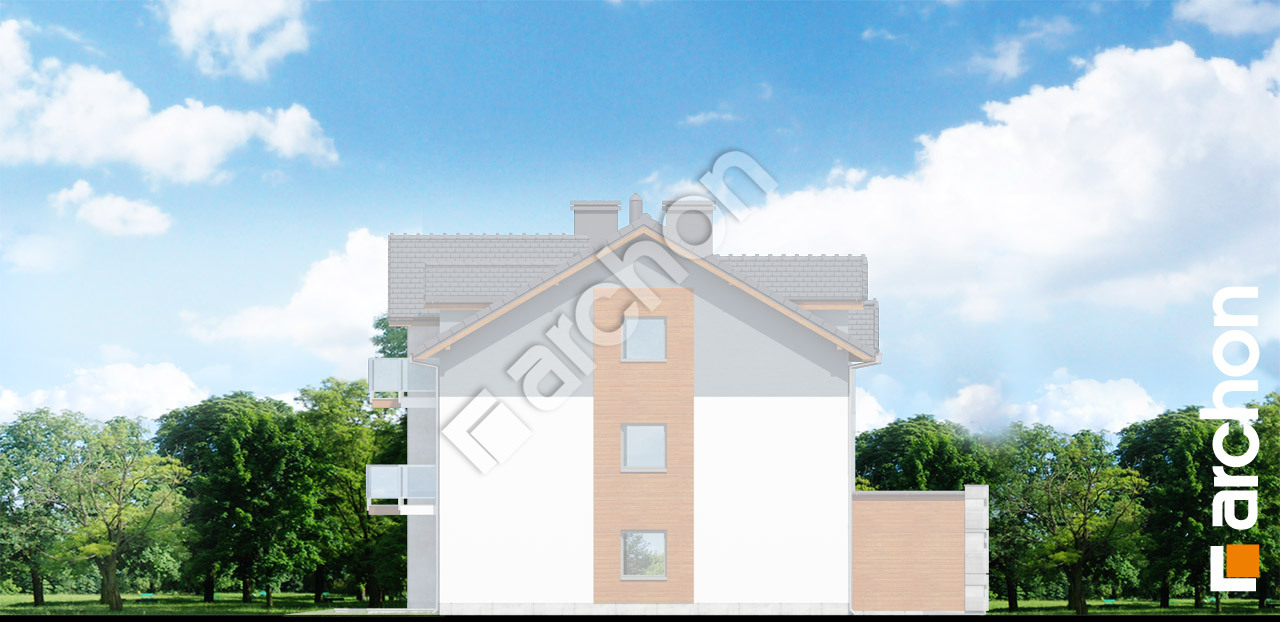

Elewacja boczna projekt dom nad bulwarem 3 bn 4d95ab41e8b0b6ac6d99e0e8e059e810  265 Elewacja boczna

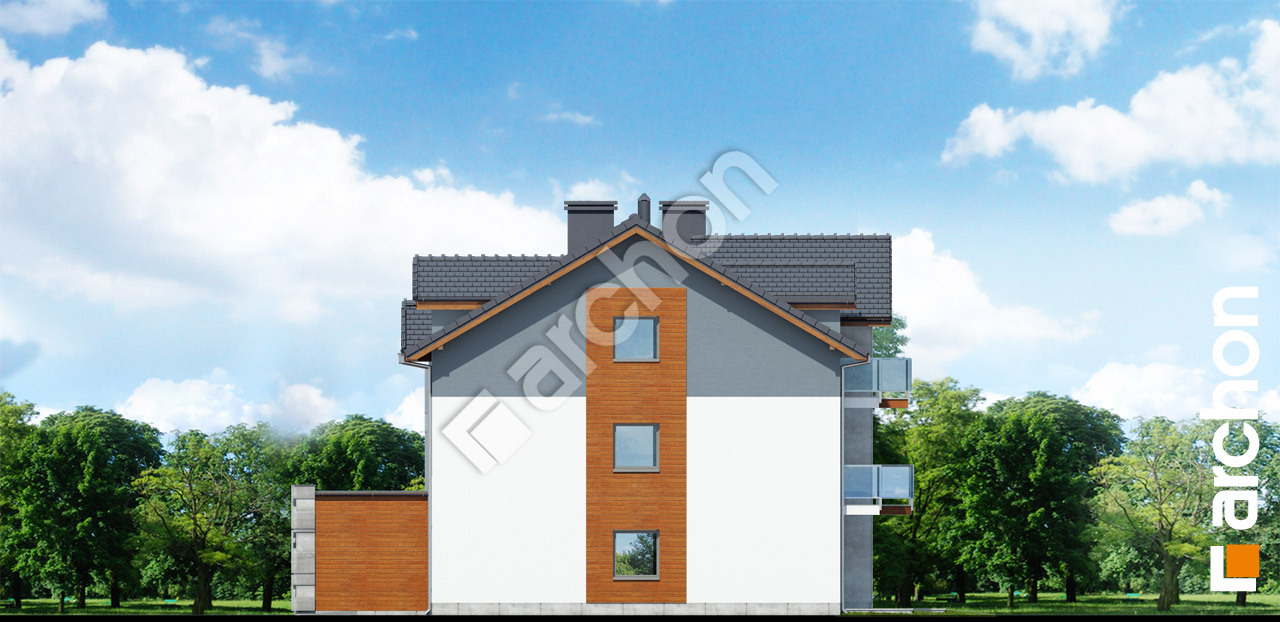

Elewacja boczna projekt dom nad bulwarem 3 bn 6ab851cf808b68ab0f7ffe7eb7471257  266 Elewacja boczna

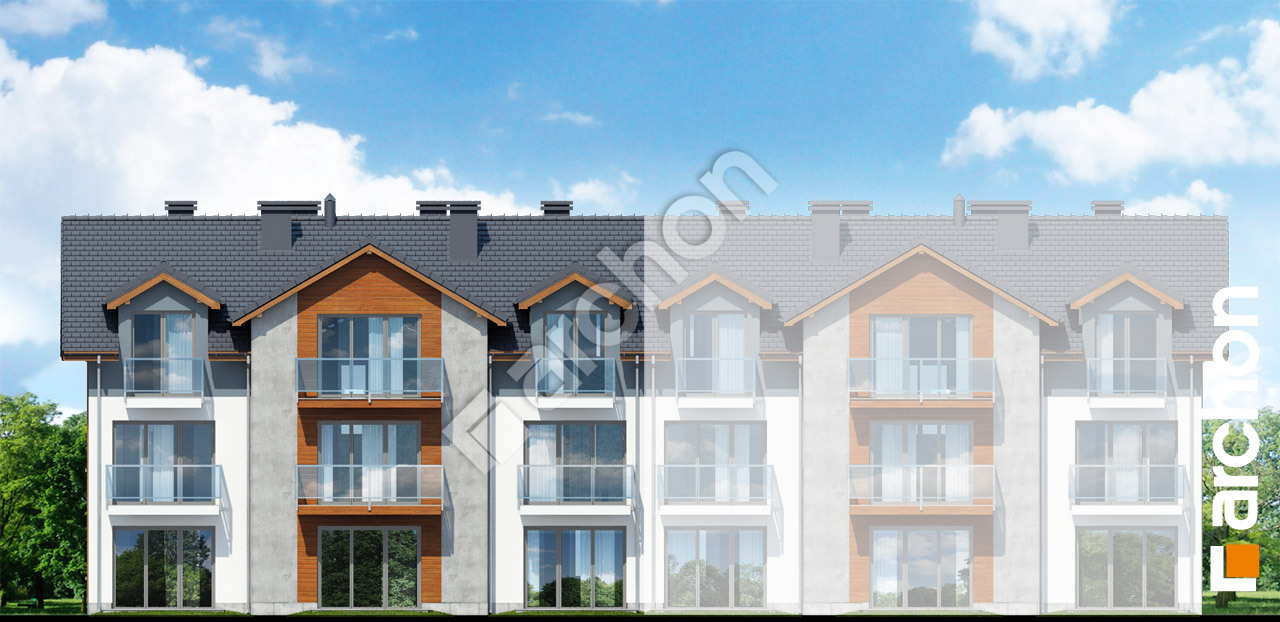

Elewacja ogrodowa projekt dom nad bulwarem 3 bn ad8bb2f9d5e6ba27356223960fc009a1  267 Elewacja ogrodowa

Projekt domu mieszkalnego wielorodzinnego, niepodpiwniczonego. Budynek o trzech kondygnacjach nadziemnych wraz z poddaszem użytkowym przeznaczony do zabudowy bliźniaczej. W budynku znajduje się w sumie 9 mieszkań. Na parterze i piętrze zaprojektowano po 2 mieszkania dwupokojowe o powierzchni ok 52 m2 i po 1 mieszkaniu jednopokojowym z aneksem kuchennym o powierzchni ok 29 m2. Na poddaszu znajdują się 2 mieszkania dwupokojowe o powierzchniach ok. 47 m2 i jednopokojowe z aneksem kuchennym o powierzchni ok. 28 m2. Wysoka ścianka kolankowa na poddaszu sprawia że nawet tutaj mieszkania są wyjątkowo przestronne. Każde z mieszkań można modyfikować lub łączyć sąsiednie lokale na co pozawalają przyjęte w projekcie sprawdzone rozwiązania i technologie, czym charakteryzują się wszystkie projekty domów wielorodzinnych w naszej kolekcji. Wszystkie lokale posiadają niezależne ogrzewanie dwufunkcyjnymi piecami c.o. Mieszkania są ustawne i dobrze doświetlone. Każde mieszkanie posiada balkon lub taras. Projekt domu wielorodzinnego jest dokładnie przemyślany tak, by zapewnić mieszkańcom maksimum komfortu i wygody a deweloperom bezproblemową realizację. Bryła budynku została zaprojektowana w stylu klasycznym, charakteryzującym się prostą i elegancką formą wzbogaconą nowoczesnym detalem.
