Projekt domu Dom nad bulwarem 3 (SN)

20 100 zł  19 650 zł (15 975,61 zł netto)

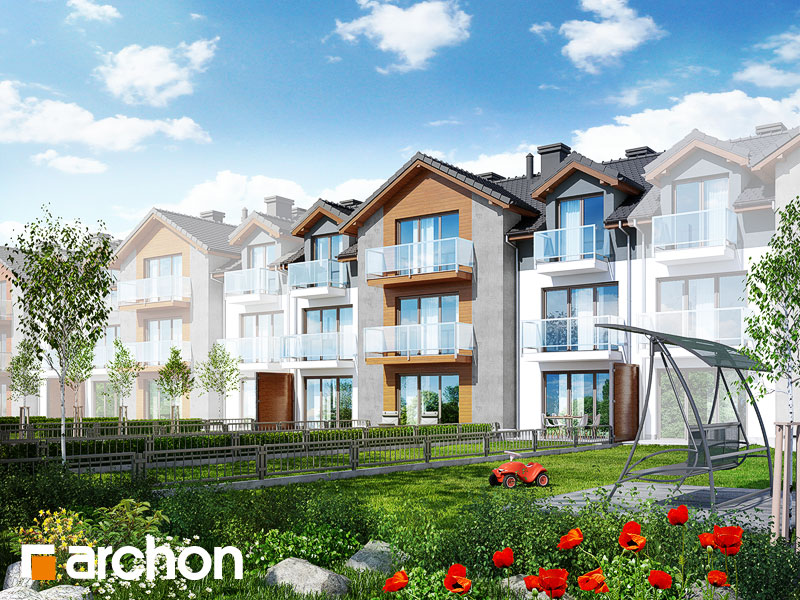

gotowy projekt Dom nad bulwarem 3 (SN) widok 1
Budynek wielorodzinny do zabudowy szeregowej piętrowy
  • Powierzchnia 435,03 m²

Do końca promocji:
2019 08 01 stopwatch 01
20 100 zł
19 650 zł (15 975,61 zł netto)
Najniższa cena z 30 dni przed obniżką 19 600 zł
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu

aktualny kosztorys budowlany   2 009,00 zł 1 859 zł

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 1 859 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
  • Dziennik Budowy 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

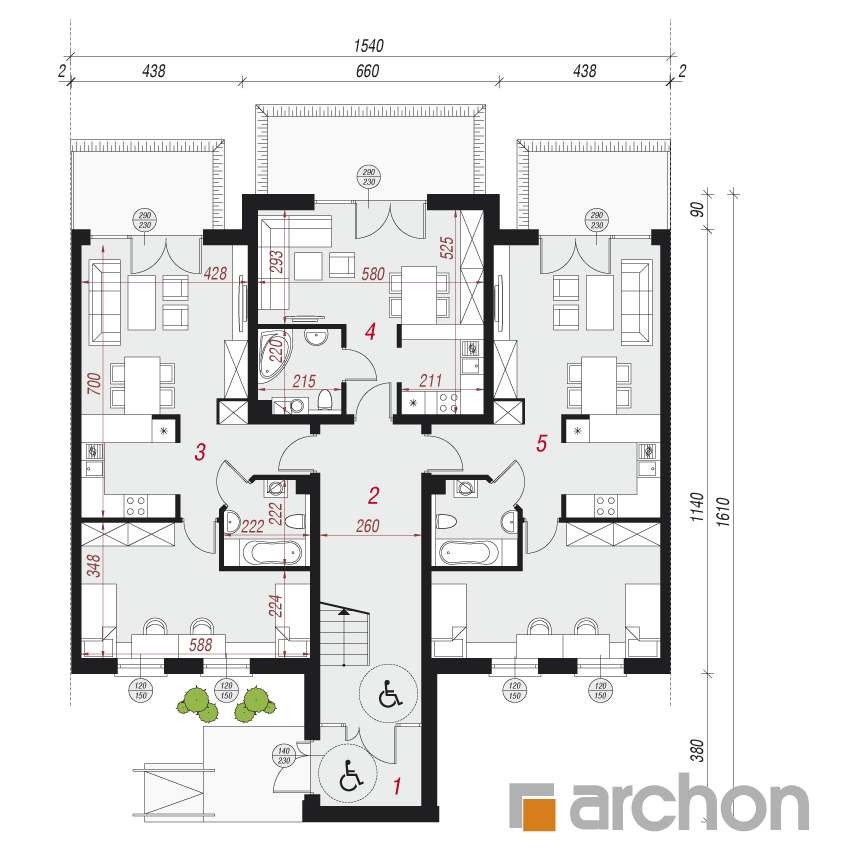

PARTER
153,54 (156,76)
1. Wiatrołap 5,12
2. Klatka schodowa 15,76 (18,98)
3. Mieszkanie 51,94
4. Mieszkanie 28,78
5. Mieszkanie 51,94
Pokaż powierzchnie pomieszczeń na rzucie

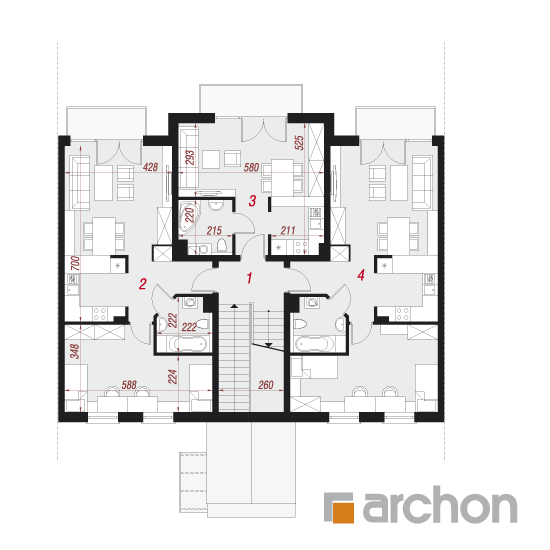

PIĘTRO
147,63
1. Klatka schodowa 15,53
2. Mieszkanie 51,75
3. Mieszkanie 28,60
4. Mieszkanie 51,75
Pokaż powierzchnie pomieszczeń na rzucie

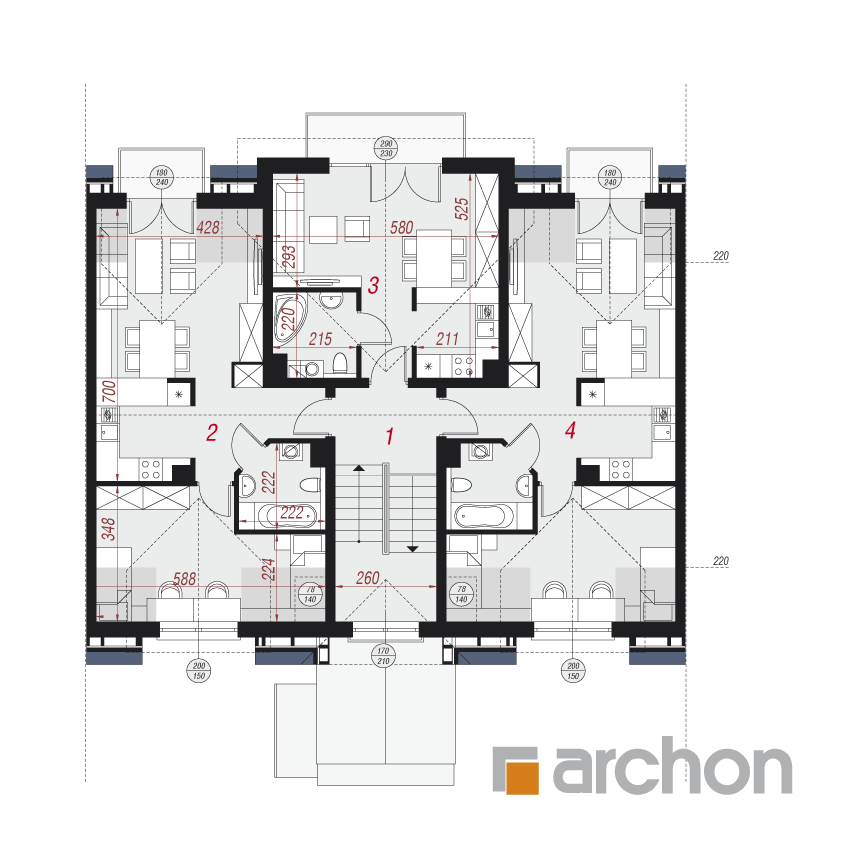

PODDASZE
133,86 (142,14)
1. Klatka schodowa 10,32
2. Mieszkanie 47,51 (51,65)
3. Mieszkanie 28,52 (28,52)
4. Mieszkanie 47,51 (51,65)

Dane projektu Domu nad bulwarem 3 (SN)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa, okno dachowe FAKRO
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

W budynku zaprojektowano 9 mieszkań, w tym: 6 mieszkań o powierzchni około 50m2 oraz 3 mieszkania około 30m2.

Galerie zdjęć z realizacji (1)

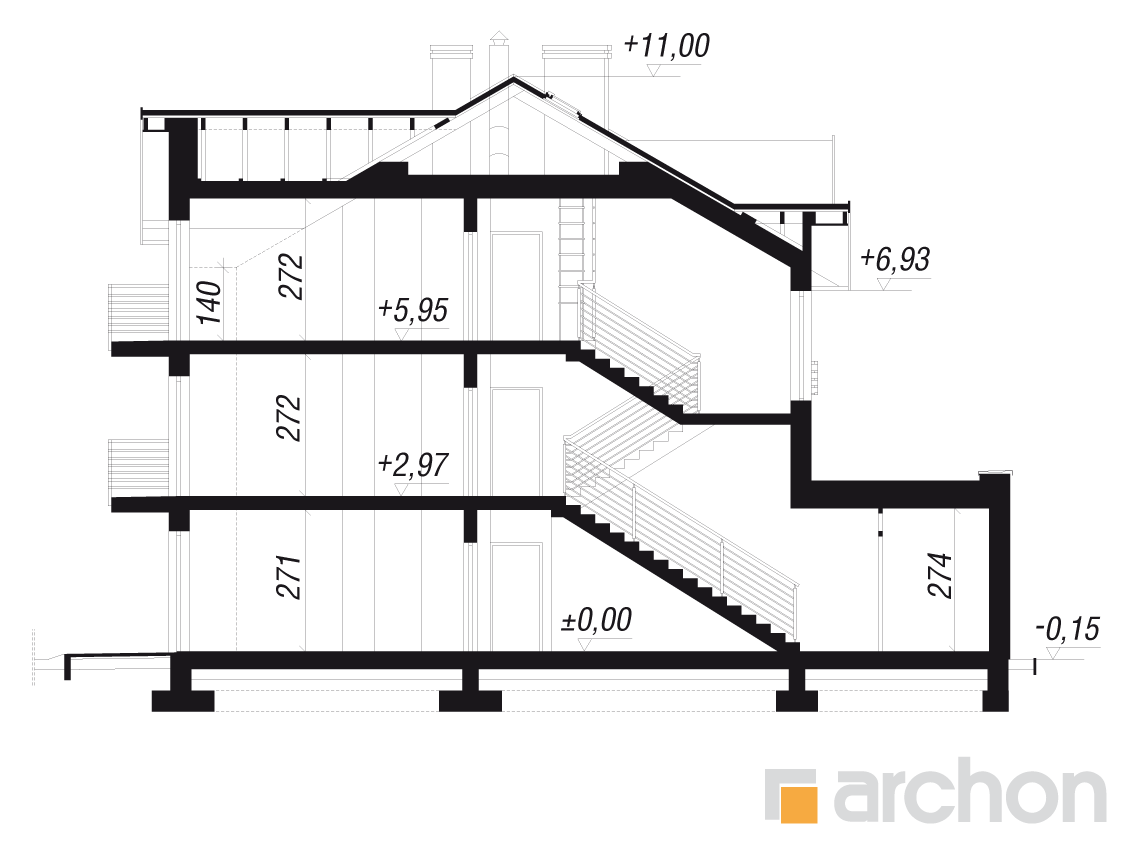

Przekrój

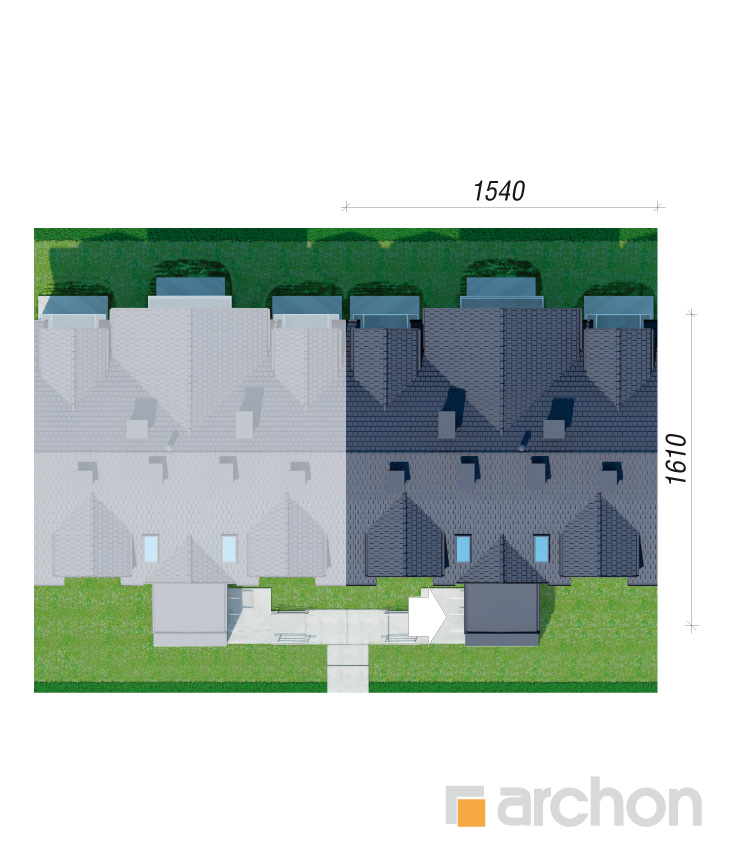

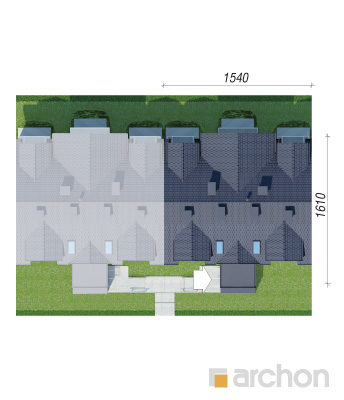

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

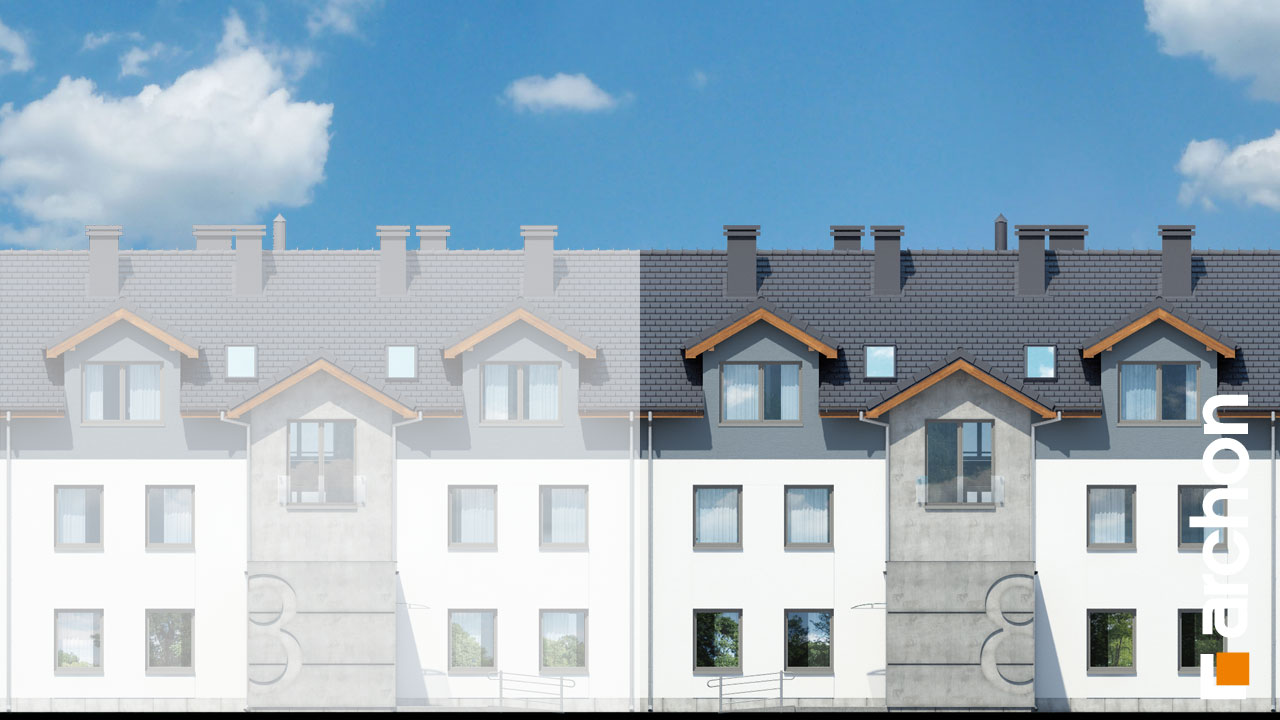

Elewacja frontowa projekt dom nad bulwarem 3 sn 197a4046d4b98d63d9d17288eca69402  264 Elewacja frontowa

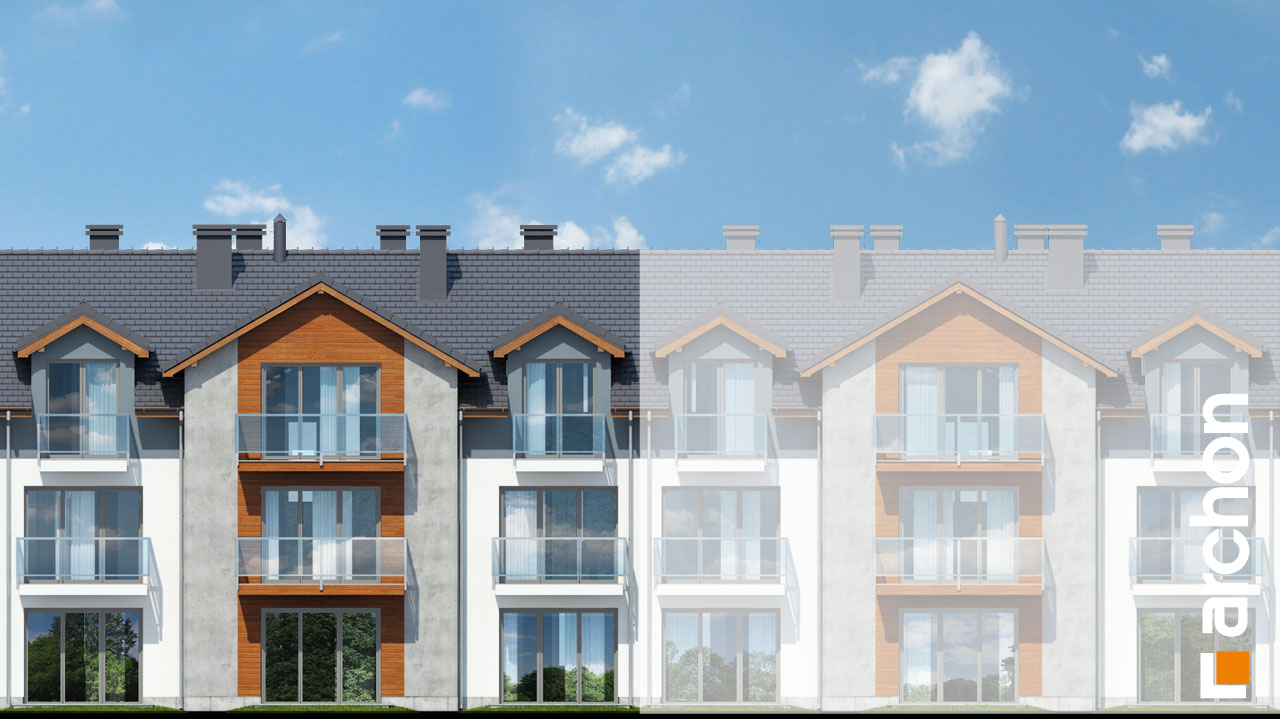

Elewacja ogrodowa projekt dom nad bulwarem 3 sn f01ada8b8569e1777ee205d79d95159f  267 Elewacja ogrodowa

Bulwar 3sn
Projekt domu mieszkalnego wielorodzinnego, niepodpiwniczonego. Budynek o trzech kondygnacjach nadziemnych wraz z poddaszem użytkowym przeznaczony do zabudowy szeregowej. W budynku znajduje się łącznie 9 mieszkań. Na parterze i piętrze zaprojektowano po 2 mieszkania dwupokojowe o powierzchni ok 52 m2 i po 1 lokalu jednopokojowym z aneksem kuchennym o powierzchni ok 29 m2. Na poddaszu znajdują się 2 mieszkania dwupokojowe o powierzchniach ok. 47 m2 i jednopokojowe z aneksem kuchennym o powierzchni ok. 28 m2. Elastyczny układ funkcjonalny i konstrukcyjny pozwala modyfikować każde z mieszkań a nawet łączyć je ze sobą. Umożliwiają to przyjęte w projekcie sprawdzone rozwiązania i technologie, czym charakteryzują się wszystkie projekty domów wielorodzinnych w naszej kolekcji. Wszystkie lokale posiadają niezależne ogrzewanie dwufunkcyjnymi piecami C.O. Mieszkania są ustawne, przestronne i dobrze doświetlone. Każde z nich posiada balkon a te znajdujące się na poddaszu dzięki dużym lukarnom zyskały dodatkową przestrzeń a wysoka ścianka kolankowa sprawia, że nawet tutaj mieszkania są wyjątkowo przestrzenne. Projekt domu wielorodzinnego jest przemyślany tak, by zapewnić mieszkańcom maksimum komfortu i wygody a deweloperom bezproblemową i ekonomiczną realizację. Bryła budynku została zaprojektowana w stylu klasycznym, charakteryzującym się prostą i elegancką formą wzbogaconą nowoczesnym detalem.
