Projekt domu  Dom pod klonem (P)

Cena z kodem 6 510 zł (5 292,68 netto)
gotowy projekt Dom pod klonem (P) widok 1
Dom jednorodzinny z poddaszem użytkowym
8 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, pomieszczenie gospodarcze, kominek, piwnica, strych

  • Powierzchnia domu 231,37 m²
  • Powierzchnia piwnic 156,85 m²
  • Powierzchnia strychu 31,02 m²
  • Min. wymiary działki 27,4 x 20,3 m
  • 26,4 x 20,3 m
  • Likwidacja okien w elewacji bocznej.
Koszty budowy
na I kwartał 2024

858 100 zł


STARA, NIŻSZA CENA
z kodem rabatowym DOM200
6 510 zł z VAT 23% (5 292,68 zł netto)
Kod ważny do 25.04.2024 r. godz. 16:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 6 710 zł
Najniższa cena z 30 dni przed obniżką 6 460 zł
NOWA CENA już w maju 7 050 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 540 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 519 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PIWNICA
156,85 (160,46)
1. Schody 6,64
2. Korytarz 14,46 (18,07)
3. Kotłownia 16,14
4. Pom. gospodarcze 10,76
5. Pom. gospodarcze 30,04
6. Pom. gospodarcze 33,77
7. Spiżarnia 20,83
8. Pom. gospodarcze 8,90
9. Pom. gospodarcze 15,31
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
143,44
1. Wiatrołap 6,12
2. Hol 11,46
3. Toaleta 2,50
4. Spiżarnia 3,45
5. Kuchnia 13,54
6. Łazienka 8,65
7. Pokój 14,78
8. Salon 34,31
9. Korytarz 4,65
10. Wiatrołap 4,22
11. Toaleta 4,37
12. Gabinet 16,28
13. Korytarz 6,97
14. Gabinet 12,14
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
118,95 (129,28)
1. Schody 6,92
2. Hol 13,13
3. Gabinet 16,18
4. Pokój 14,58 (17,16)
5. Pokój 14,58 (17,16)
6. Pokój 14,75
7. Łazienka 7,79
8. Strych ocieplony 31,02 (36,19)

Dane projektu Domu pod klonem (P)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w elewacji bocznej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 100 cm
dach: dwuspadowy, nachylenie 40 st. , 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu oferujemy projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Łazienka (6); PODDASZE: Łazienka (7)
wentylacja: grawitacyjna

Dodatkowo do projektu domu oferujemy projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

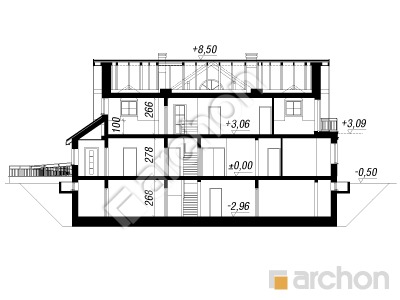

Przekrój

gotowy projekt Dom pod klonem (P) przekroj budynku

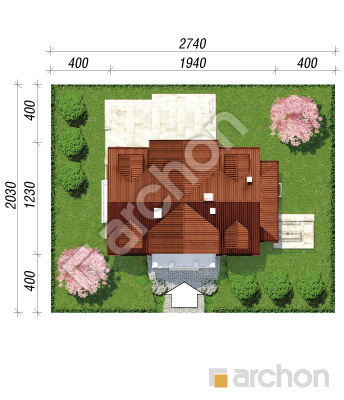

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

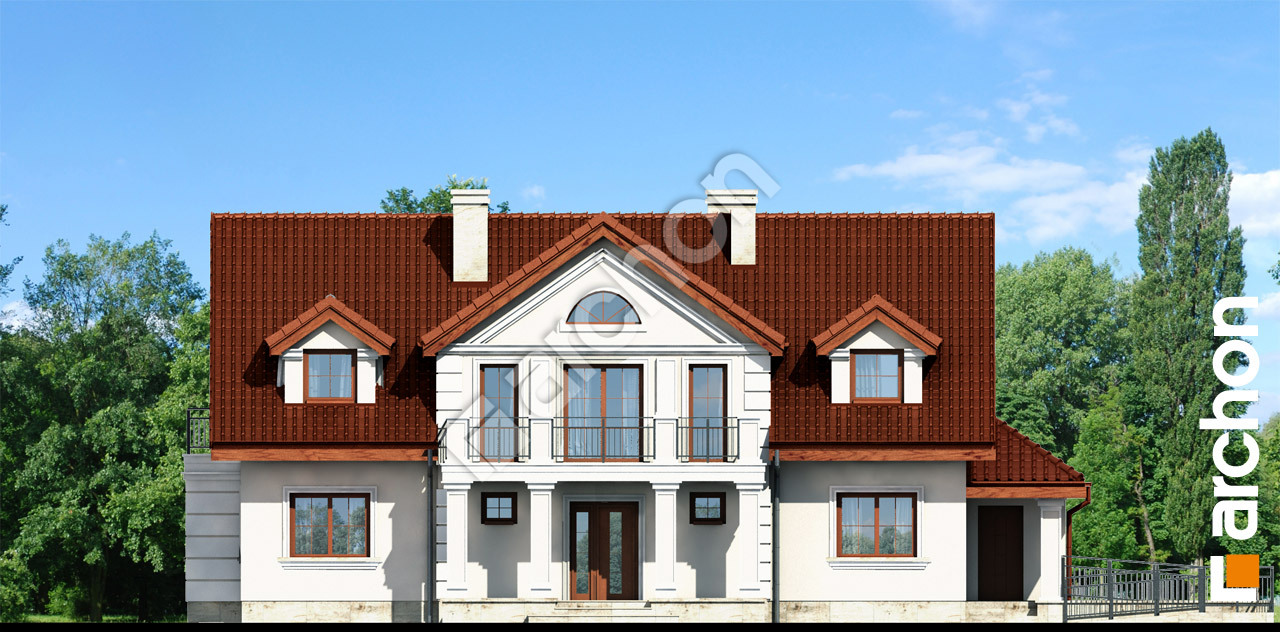

Pokaż lustrzane odbicie Elewacja frontowa projekt dom pod klonem p d1dfee6ed3aad48ce7080db89729ab9f  264 Elewacja frontowa

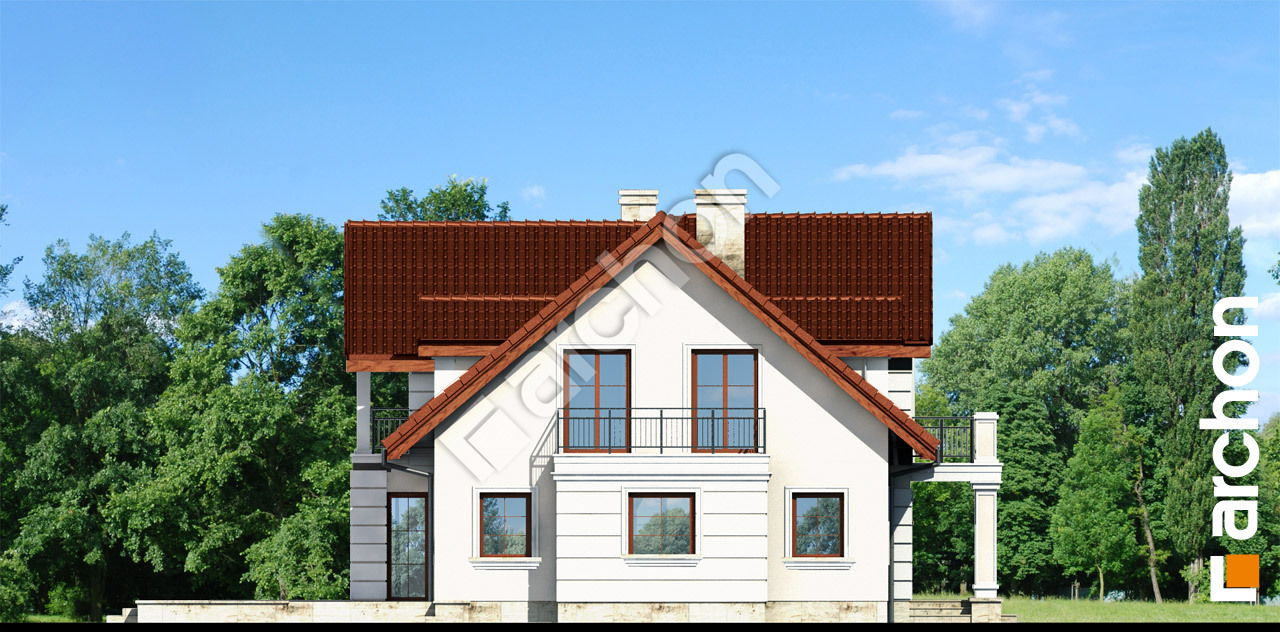

Elewacja boczna projekt dom pod klonem p b4a1c8b886a6e48d98f85a7c17cdc118  265 Elewacja boczna

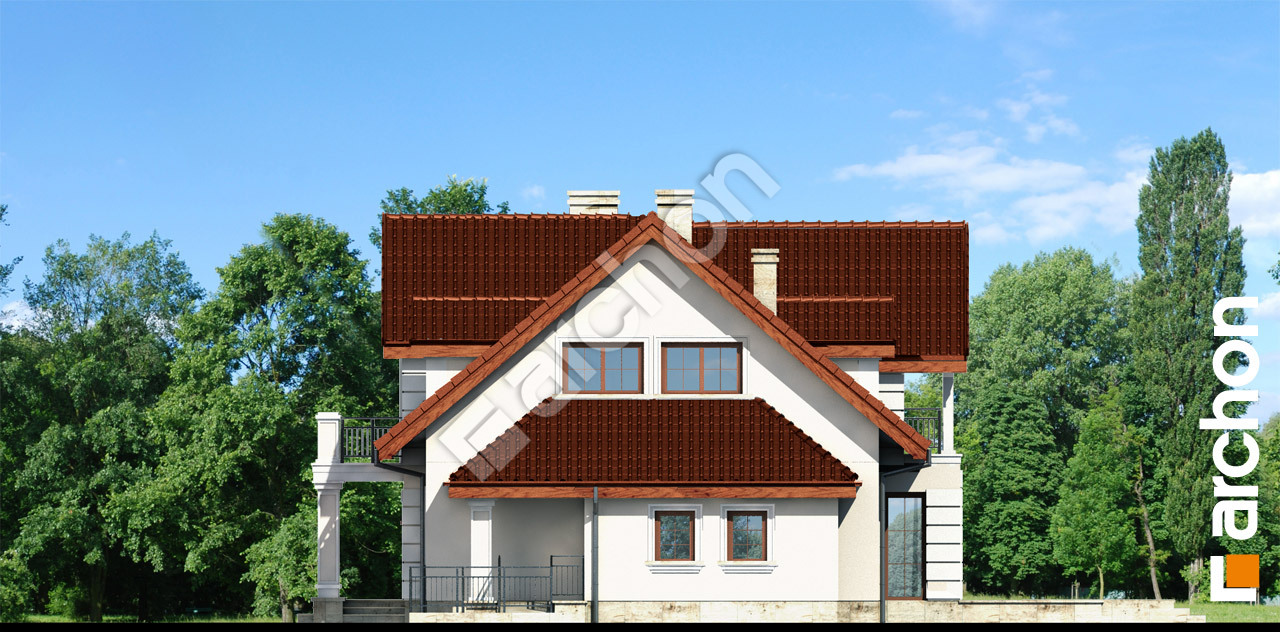

Elewacja boczna projekt dom pod klonem p d309cdfa7750d239970de4e9f8c9d81a  266 Elewacja boczna

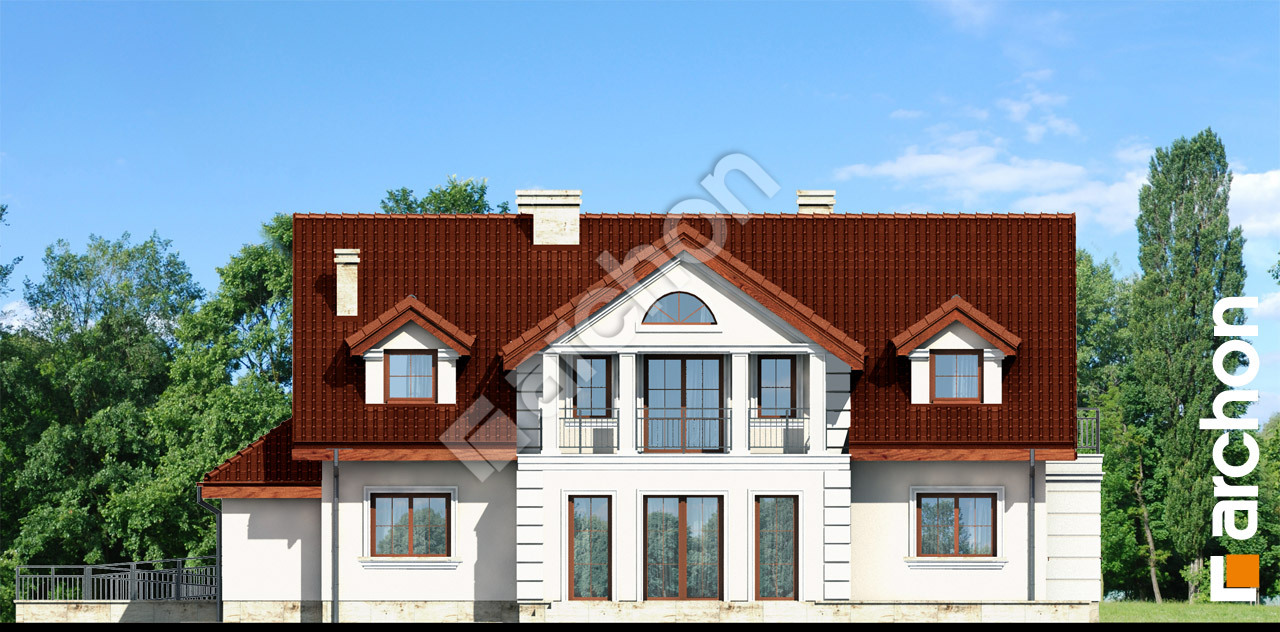

Elewacja ogrodowa projekt dom pod klonem p c944967626d9d51c7e3e228b46fa3f13  267 Elewacja ogrodowa

Reprezentacyjny projekt domu o charakterze rezydencji rodzinnej. Forma bryły, stylizacja wejścia, wykusze oraz detal architektoniczny nadają domowi stylowy charakter. Układ pozwala na bardzo dużą dowolność aranżacji. Na parterze przewidziano część przeznaczoną na usługi (2 gabinety z niezależnym wejściem z boku domu). Można zaaranżować go również jako dom dwupokoleniowy (na parterze znajduje się apartament/senioratka) lub dwurodzinny, gdyż posiada dwa niezależne wejścia oraz łatwą do wydzielenia klatkę schodową. Strefa dzienna parteru to dostępny z holu przestronny salon z jadalnią, szeroko otwarty na taras i pięknie doświetlony. Ustawna kuchnia z możliwością zastosowania wysokiej zabudowy mieści wygodny aneks śniadaniowy i praktyczną spiżarnię. Dodatkowa sypialnia posiada własną łazienkę, więc doskonale sprawdzi się jako pokój gościnny lub apartament rodziców. Część gospodarcza zaprojektowana w piwnicy obejmuje kotłownię, spiżarnię oraz pięć pomieszczeń gospodarczych, które można również zaadaptować na rekreacyjne lub użytkowe jak np. bilard lub warsztat. Doświetlone, dwubiegowe schody prowadzą na poddasze do strefy prywatnej domowników. Zaprojektowano tutaj trzy jasne i ustawne sypialnie z balkonami, wygodny gabinet, łazienkę oraz obszerny pokój rekreacyjny nad garażem. Projekt ten to atrakcyjna siedziba, stwarzająca możliwość wielopokoleniowego zamieszkiwania, należy też do popularnych kategorii: projekty domów dwuetapowych, tradycyjnych oraz z dodatkowym pokojem na parterze.
