Projekt domu Dom przy pasażu

24 800 zł  24 000 zł
(19 512,20 zł netto)
RABAT 800 zł
gotowy projekt Dom przy pasażu widok 1
Budynek wielorodzinny piętrowy
Do końca promocji:
White
24 800 zł
24 000 zł (19 512,20 zł netto)
  ZAMÓW PROJEKT
Aktualizacja dokumentacji - Projekt na zamówienie

Termin realizacji projektu jeszcze nie jest ustalony.
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
257,07 (260,96)
1. Wiatrołap 3,31
2. Pom. gospodarcze 2,66
3. Korytarz 4,94
4. Pom. gospodarcze 4,95
5. Klatka schodowa 17,50 (21,39)
6. Mieszkanie 41,43
7. Mieszkanie 41,60
8. Mieszkanie 38,96
9. Mieszkanie 41,60
10. Mieszkanie 60,12
PIĘTRO
264,34
1. Klatka schodowa 21,39
2. Mieszkanie 38,96
3. Mieszkanie 41,21
4. Mieszkanie 41,38
5. Mieszkanie 38,81
6. Mieszkanie 41,38
7. Mieszkanie 41,21
PIĘTRO 2
263,46
1. Klatka schodowa 21,39
2. Mieszkanie 38,81
3. Mieszkanie 41,10
4. Mieszkanie 41,26
5. Mieszkanie 38,70
6. Mieszkanie 41,10
7. Mieszkanie 41,10

Dane projektu Domu przy pasażu

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Dodatkowe Informacje

Budynek posiada łącznie 17 mieszkań: jedno trzypokojowe o powierzchni ok 60 m2, 5 mieszkań dwupokojowych o powierzchni ok 39 m2 oraz 11 mieszkań dwupokojowych o powierzchni ok 41 m2. Ponadto na parterze znajduje się dodatkowo pomieszczenie gospodarcze oraz pomieszczenie na rowery, wózki.

Przekrój

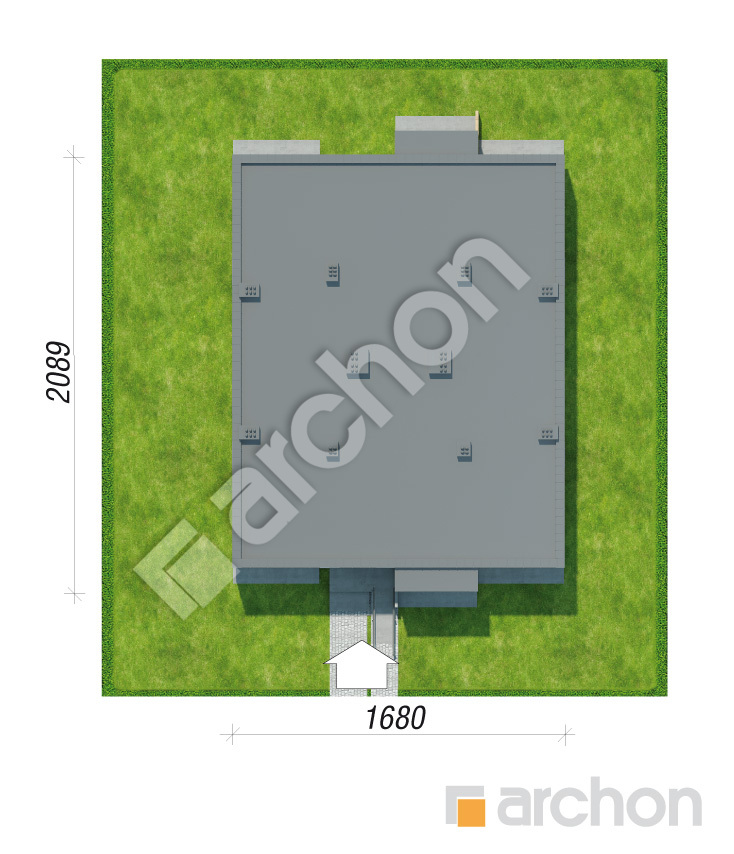

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

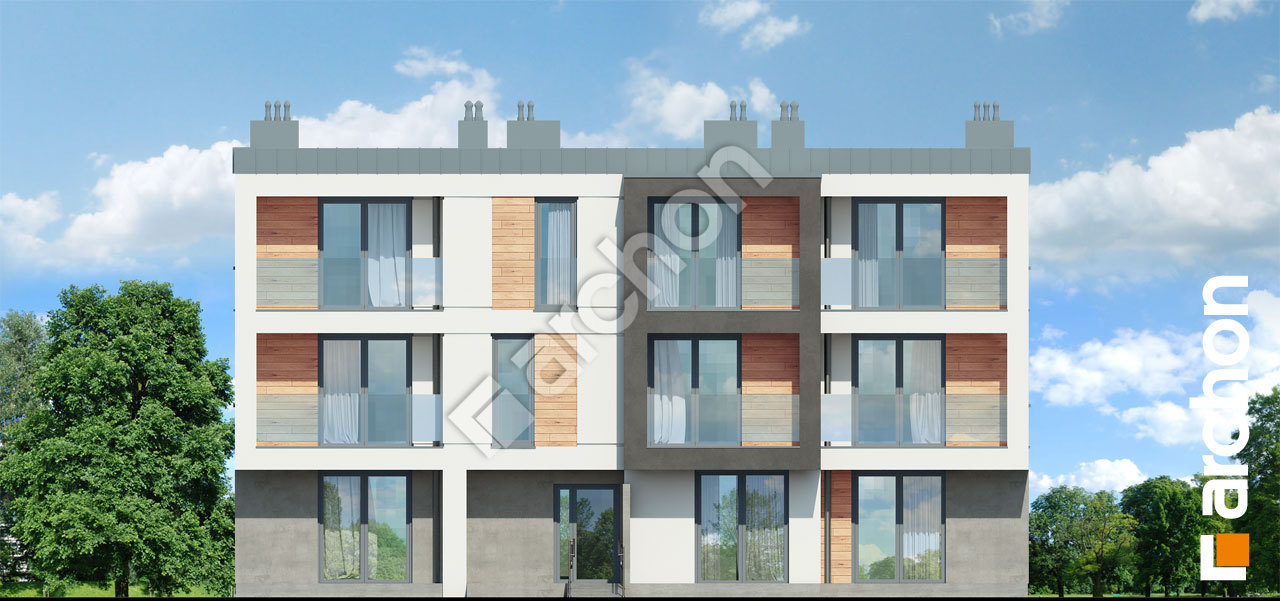

White Elewacja frontowa

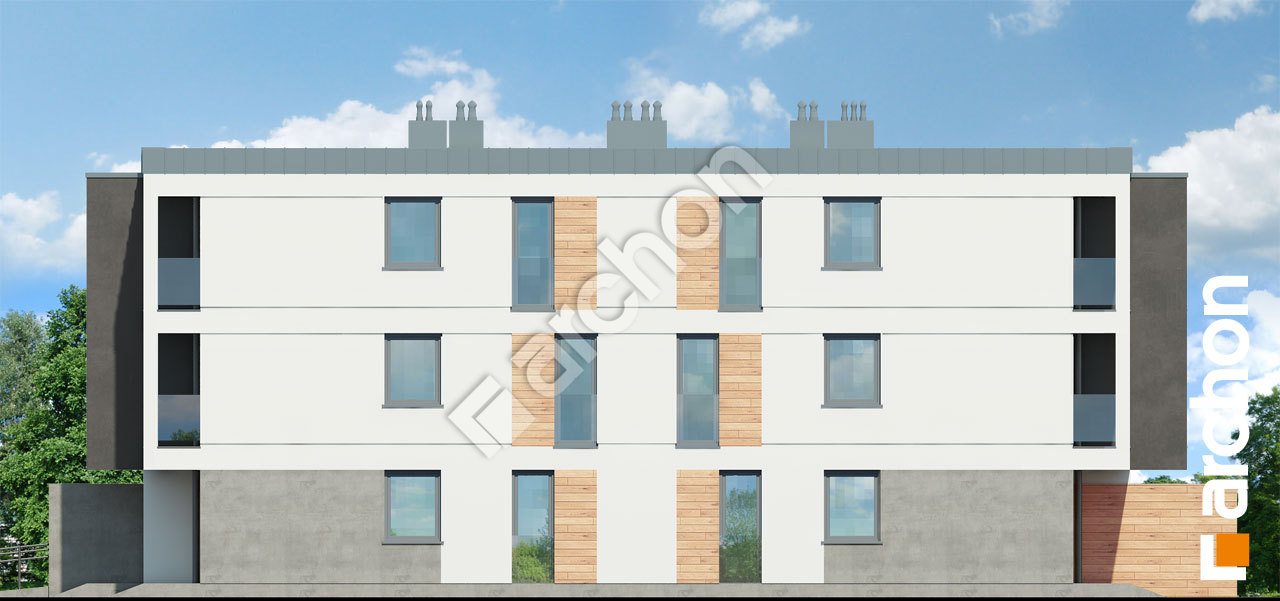

White Elewacja boczna

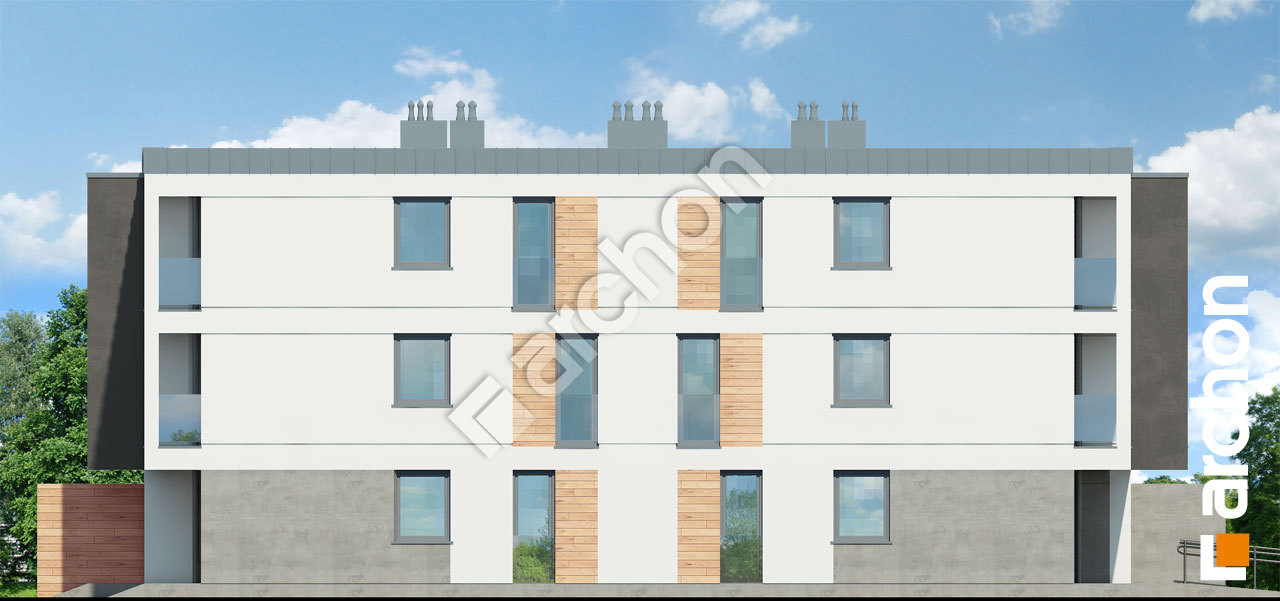

White Elewacja boczna

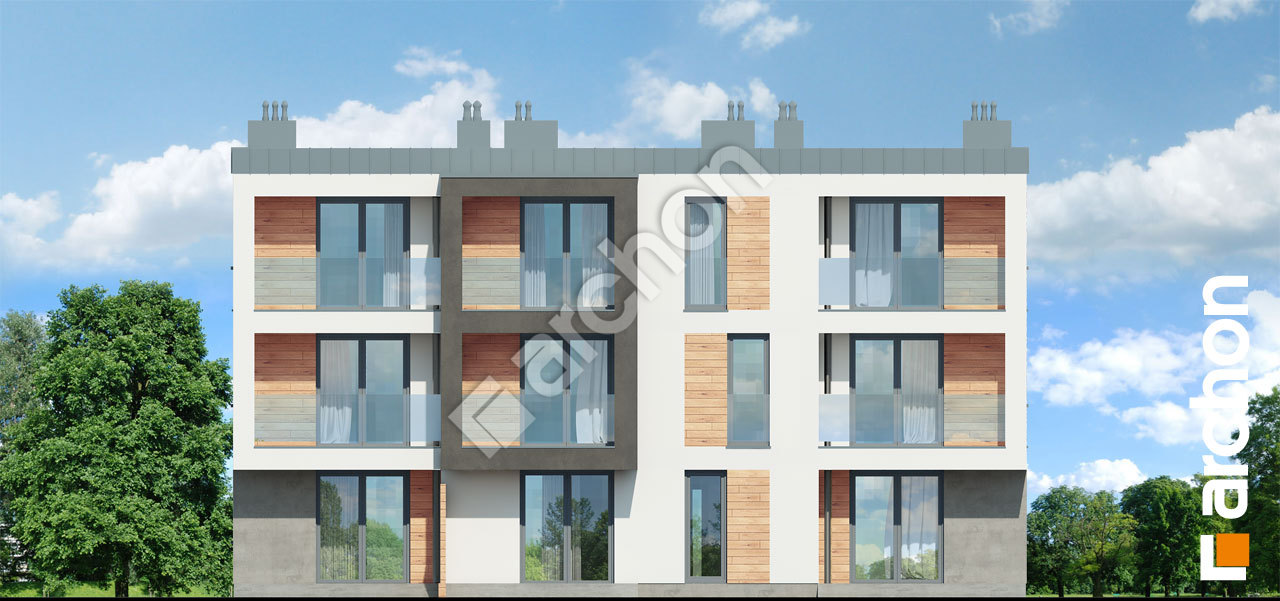

White Elewacja ogrodowa

Nowoczesny budynek wielorodzinny, którego zewnętrzne wykończenie oparte na połączeniu jasnego tynku i naturalnych okładzin odpowiada aktualnym trendom. „Dom przy pasażu” jest bardzo ciekawą propozycją deweloperską, prosta konstrukcja budynku umożliwi sprawną realizację, a wygodne układy funkcjonalne mieszkań wraz z eleganckim wyglądem zapewnią popularność oferty wśród Klientów. Budynek wyróżnia się wysoką rentownością, co gwarantuje Deweloperom maksymalizację zysków z inwestycji. Przestrzeń komunikacyjna została zminimalizowana, bez uszczerbku dla wygody użytkowania klatki schodowej. Ciekawym zabiegiem jest osłonięcie części balkonów efektowną loggią, wysuniętą poza linię elewacji, którą dodatkowo zaakcentowano okładziną w kontrastującym kolorze. Balkony z loggią zapewniają mieszkańcom większą intymność i przytulność. Elegancko przeszklone balustrady dodają wizualnej lekkości. Wejście główne osłania funkcjonalny podcień, a płaski dach, który wieńczy bryłę budynku, sprawia, że lokale położone na ostatniej kondygnacji są przestronne, ustawne i łatwe w aranżacji. W projekcie przewidziano 17 mieszkań: jedno trzypokojowe o powierzchni ok. 60 m2, 5 mieszkań dwupokojowych o powierzchni ok. 39 m2 oraz 11 mieszkań dwupokojowych o powierzchni ok. 41 m2. Mieszkania posiadają podobny układ funkcjonalny, który stanowi wygodny salon, kuchnia z barkiem śniadaniowym, sypialnia oraz łazienka. Mieszkańcy każdego lokalu mają dostęp do balkonu lub tarasu, a w utrzymaniu porządku pomocne będą szafy ścienne, na które przewidziano wiele miejsc. Dodatkowo na parterze budynku znajduje się ogólnodostępne pomieszczenie gospodarcze oraz pomieszczenie na rowery, wózki. Projekt należy do kategorii: projekty domów wielorodzinnych, powiększa także kolekcję: projekty domów nowoczesnych.
