Projekt domu Dom przy plantach 10

43 400 zł  43 000 zł
(34 959,35 zł netto)
RABAT 400 zł
gotowy projekt Dom przy plantach 10 widok 1
Budynek wielorodzinny piętrowy
  • Powierzchnia 1 375,92 m²
Koszty budowy
na II kwartał 2021

1 441 400 zł


Do końca promocji:
White
43 400 zł
43 000 zł (34 959,35 zł netto)
  ZAMÓW 400 zł TANIEJ
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego. Od 19.09.2021 r. obowiązującą formą dokumentacji projektowej będzie dokumentacja w 3 egzemplarzach. Jeśli chcą Państwo otrzymać projekt składający się z 3 egzemplarzy projektu architektoniczno-budowlanego oraz 3 egzemplarzy projektu technicznego prosimy o zaznaczenie takiej opcji na stronie z podziękowaniem za zamówienie (ostatnia strona na etapie składania zamówienia przez archon.pl).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
19 września 2020 r. weszły w życie nowe przepisy Prawa budowlanego (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333). Najistotniejsza zmiana dotyczy formy projektu budowlanego. Od 19.09.2020 roku do 18.09.2021 roku obowiązują przepisy przejściowe, które dopuszczają dwie formy projektu budowlanego: 4 egzemplarze projektu architektoniczno-budowlanego lub 3 egzemplarze projektu architektoniczno-budowlanego oraz projekt techniczny. Począwszy od 19.09.2021 r. formą obowiązkową dokumentacji technicznej będzie forma składająca się z 3 egzemplarzy projektu architektoniczno-budowlanego i projektu technicznego. Jeśli będą Państwo wnioskować o pozwolenie na budowę po tym terminie, należy zamówić Projekt w nowej formie 3+3 (ostatnia strona na etapie składania zamówienia przez archon.pl).
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektoniczngo
  • Projekt techniczny - zakres projektu kontrukcyjnego i projektów instalacyjnych

PARTER 447,40 (454,54)
1. Wiatrołap 5,48 (5,48)
2. Klatka schodowa 17,25 (20,82)
3. Mieszkanie 53,71
4. Mieszkanie 63,70
5. Mieszkanie 41,78
6. Mieszkanie 41,78
7. Wiatrołap 5,48
8. Klatka schodowa 17,25 (20,82)
9. Mieszkanie 41,78
10. Mieszkanie 41,78
11. Mieszkanie 63,70
12. Mieszkanie 53,71
PIĘTRO 464,26
1. Klatka schodowa 21,17
2. Mieszkanie 63,70
3. Mieszkanie 63,70
4. Mieszkanie 41,78
5. Mieszkanie 41,78
6. Klatka schodowa 21,17
7. Mieszkanie 41,78
8. Mieszkanie 41,78
9. Mieszkanie 63,70
10. Mieszkanie 63,70
PIĘTRO 2 464,26
1. Klatka schodowa 21,17
2. Mieszkanie 63,70
3. Mieszkanie 63,70
4. Mieszkanie 41,78
5. Mieszkanie 41,78
6. Klatka schodowa 21,17
7. Mieszkanie 41,78
8. Mieszkanie 41,78
9. Mieszkanie 63,70
10. Mieszkanie 63,70

Dane projektu Domu przy plantach 10

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna, okno dachowe FAKRO
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W projekcie „Dom przy plantach 10” przewidziano łącznie 24 mieszkania: dwupokojowe o powierzchni ok 41 m2, trzypokojowe o powierzchni ok 54 m2 oraz czteropokojowe o powierzchni ok 64 m2. Każde z mieszkań posiada balkon lub taras.

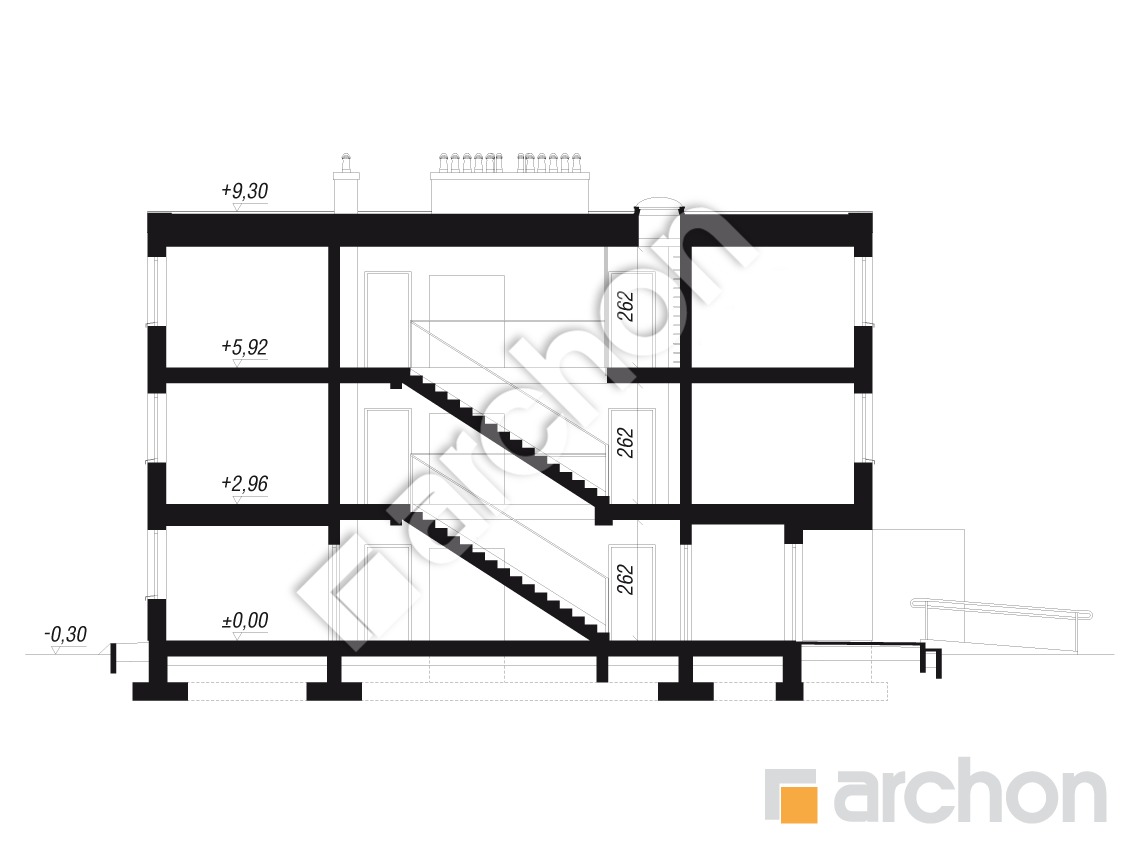

Przekrój

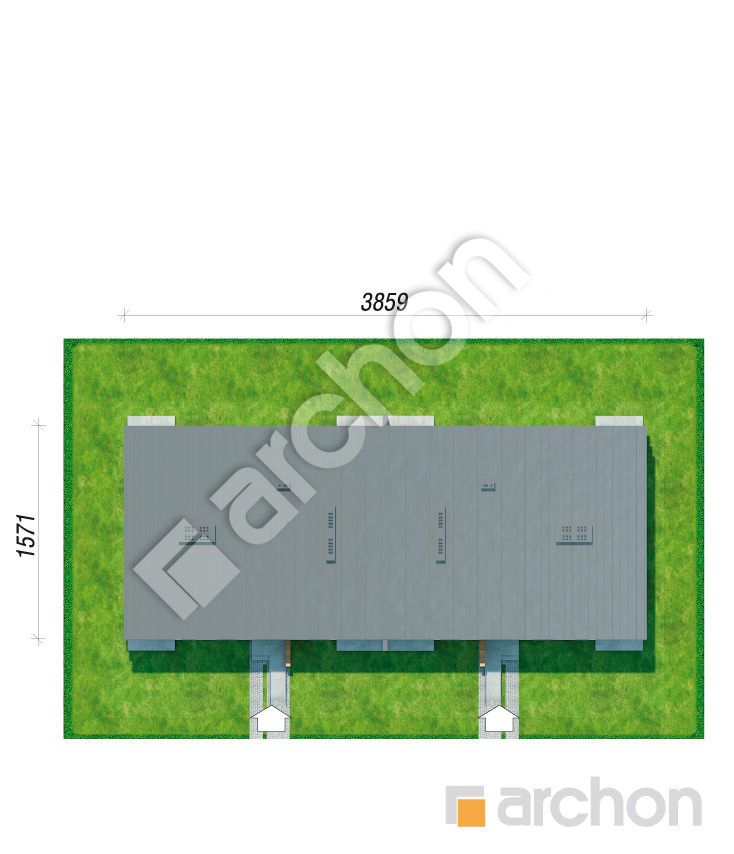

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

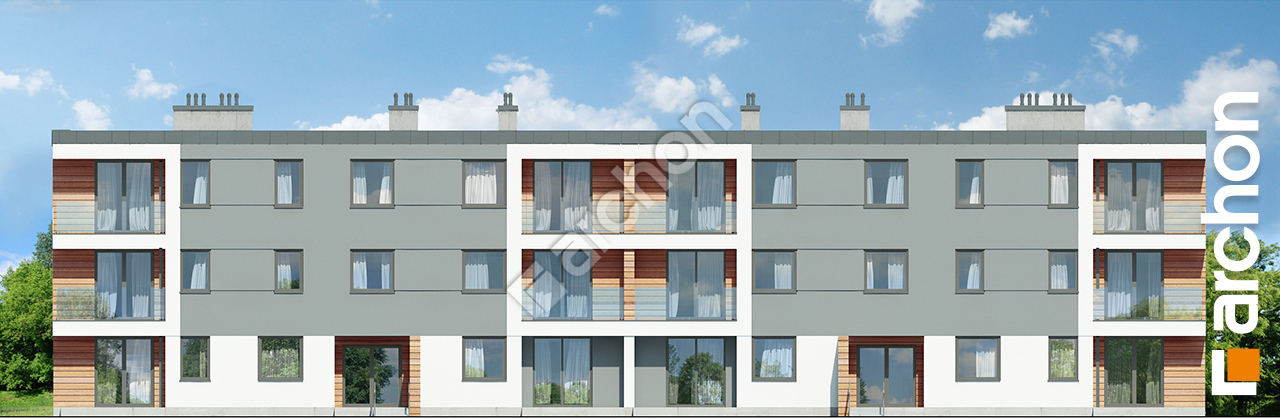

White Elewacja frontowa

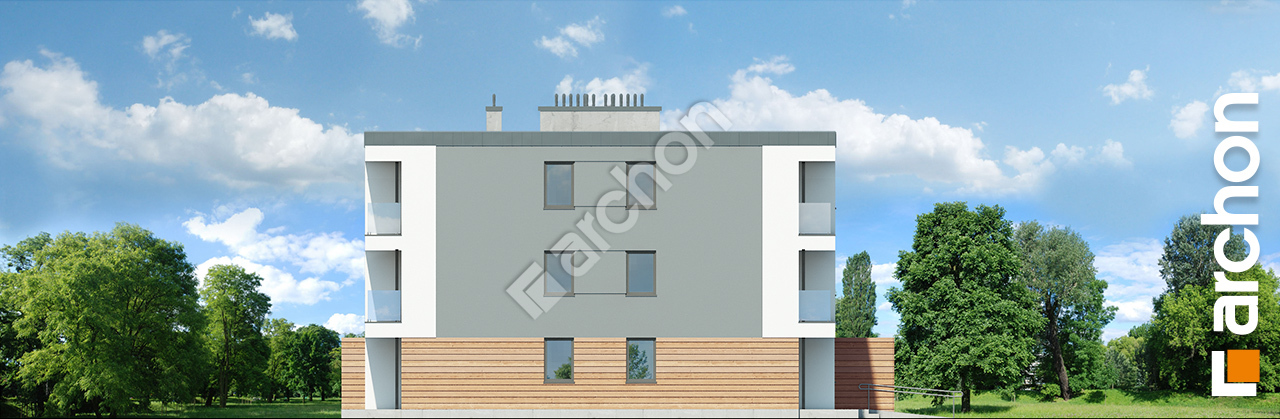

White Elewacja boczna

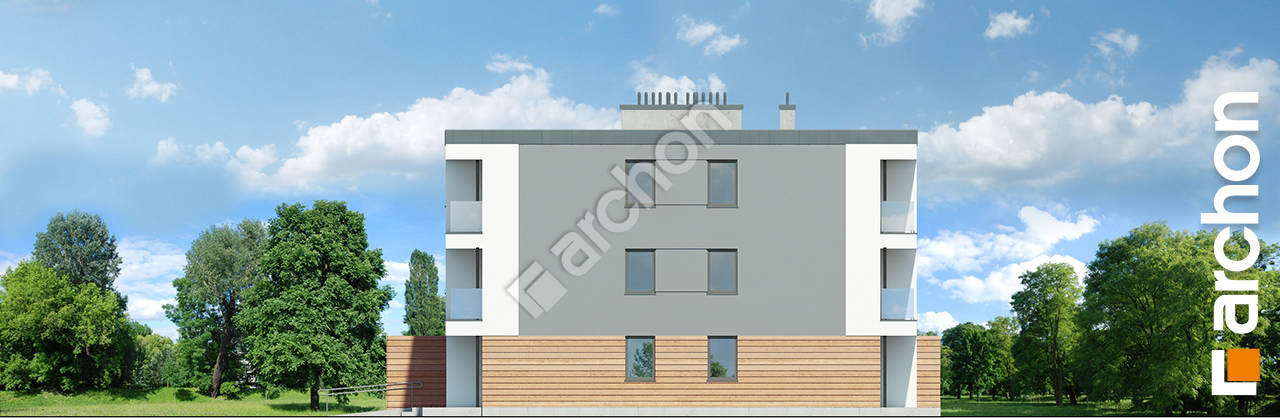

White Elewacja boczna

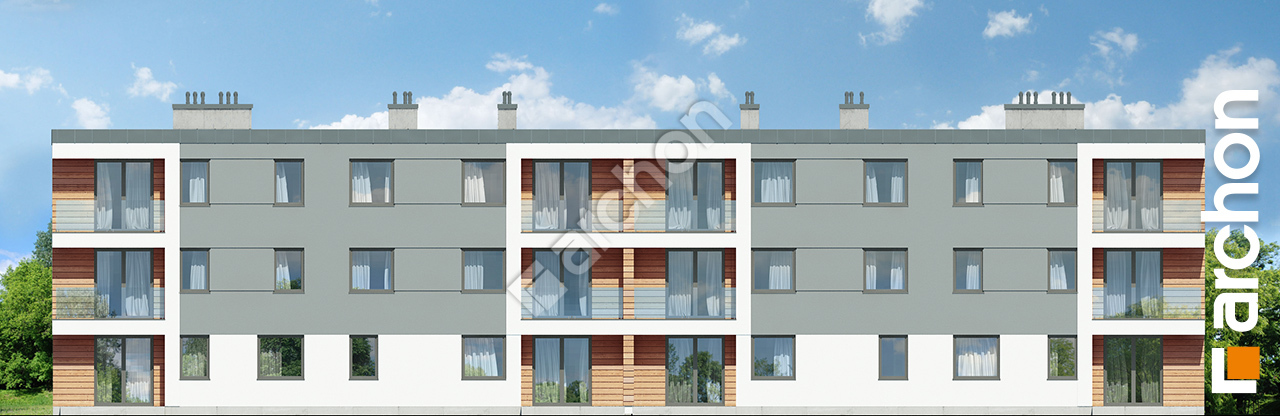

White Elewacja ogrodowa

To projekt nowoczesnego budynku wielorodzinnego o trzech pełnych kondygnacjach nadziemnych i sprawdzonych rozwiązaniach konstrukcyjnych, które zapewnią Deweloperom szybką i bezproblemową realizację inwestycji. Charakteryzuje się wysokim współczynnikiem powierzchni użytkowej mieszkalnej (tzw. PUM) do powierzchni netto, co pozwoli Inwestorom osiągnąć maksymalny zysk ze sprzedaży. Efektowny wygląd zewnętrzny elewacji zapewnia ciekawa kompozycja materiałów wykończeniowych, w której zastosowano połączenie stonowanych tynków i naturalnych okładzin. W projekcie przewidziano dwa wejścia zewnętrzne usytuowane w podcieniach i osłonięte przed niekorzystnymi warunkami pogodowymi. Wiatrołapy i klatki schodowe zapewniają wygodną komunikację. W budynku znajdują się łącznie 24 mieszkania o zróżnicowanej powierzchni od 41,78 m2 (dwupokojowe) do 63,70 m2 (czteropokojowe) i różnych układach funkcjonalnych (dodatkowy WC / pralnia w większych mieszkaniach), które mieszkańcy mogą łatwo modyfikować i dostosowywać do własnych potrzeb. Odpowiednie rozmieszczenie przeszkleń zapewnia optymalne doświetlenie lokali naturalnym światłem, każde mieszkanie posiada dostęp do balkonu. Zostały one zaprojektowane w formie loggi, co zapewnia większą prywatność. Atutem wewnętrznych układów funkcjonalnych mieszkań jest również odpowiednia ilość miejsc pod montaż praktycznych szaf ubraniowych, które ułatwią przechowywanie i utrzymanie porządku. W większych mieszkaniach istnieje możliwość wymknięcia kuchni. „Dom przy plantach 10” należy do kategorii: projekty domów wielorodzinnych, projekty dla deweloperów, projekty domów nowoczesnych.
