Projekt domu Dom przy plantach 3

17 500 zł  17 050 zł
(13 861,79 zł netto)
gotowy projekt Dom przy plantach 3 widok 1
Budynek wielorodzinny piętrowy
Do końca promocji:
2019 08 01 stopwatch 01
17 500 zł
17 050 zł (13 861,79 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
178,69 (186,67)
1. Wiatrołap 8,75
2. Korytarz 11,34 (19,32)
3. Schody 10,40
4. Pom. gospodarcze 3,86
5. Pom. gospodarcze 21,12
6. Mieszkanie 42,10
7. Mieszkanie 42,10
8. Mieszkanie 39,02
PIĘTRO
180,81
1. Korytarz 9,09
2. Schody 10,40
3. Mieszkanie 38,80
4. Mieszkanie 41,86
5. Mieszkanie 41,86
6. Mieszkanie 38,80
PODDASZE
169,02 (169,76)
1. Korytarz 9,08 (9,08)
2. Mieszkanie 38,53 (38,64)
3. Mieszkanie 41,44 (41,70)
4. Mieszkanie 41,44 (41,70)
5. Mieszkanie 38,53 (38,64)

Dane projektu Domu przy plantach 3

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 204 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: piecyki gazowe w mieszkaniach
wentylacja: grawitacyjna

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W budynku zaprojektowano 11 mieszkań o powierzchni około 40m2. Dodatkowo na parterze znajduje się wspólne pomieszczenie gospodarcze.

Przekrój

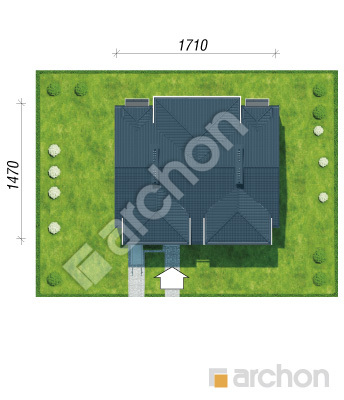

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

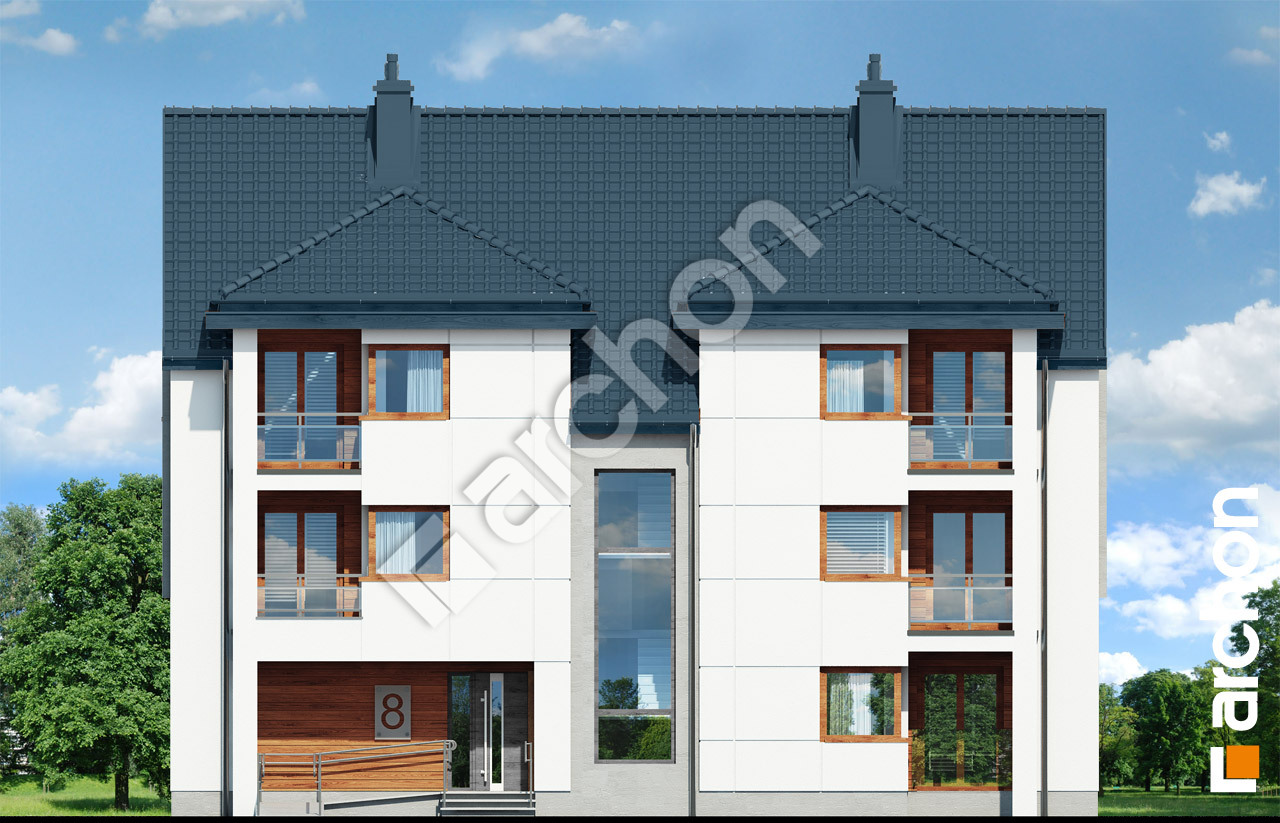

Pokaż lustrzane odbicie Elewacja frontowa projekt dom przy plantach 3 0c5959f90b92015a2e93c718e429d78c  264 Elewacja frontowa

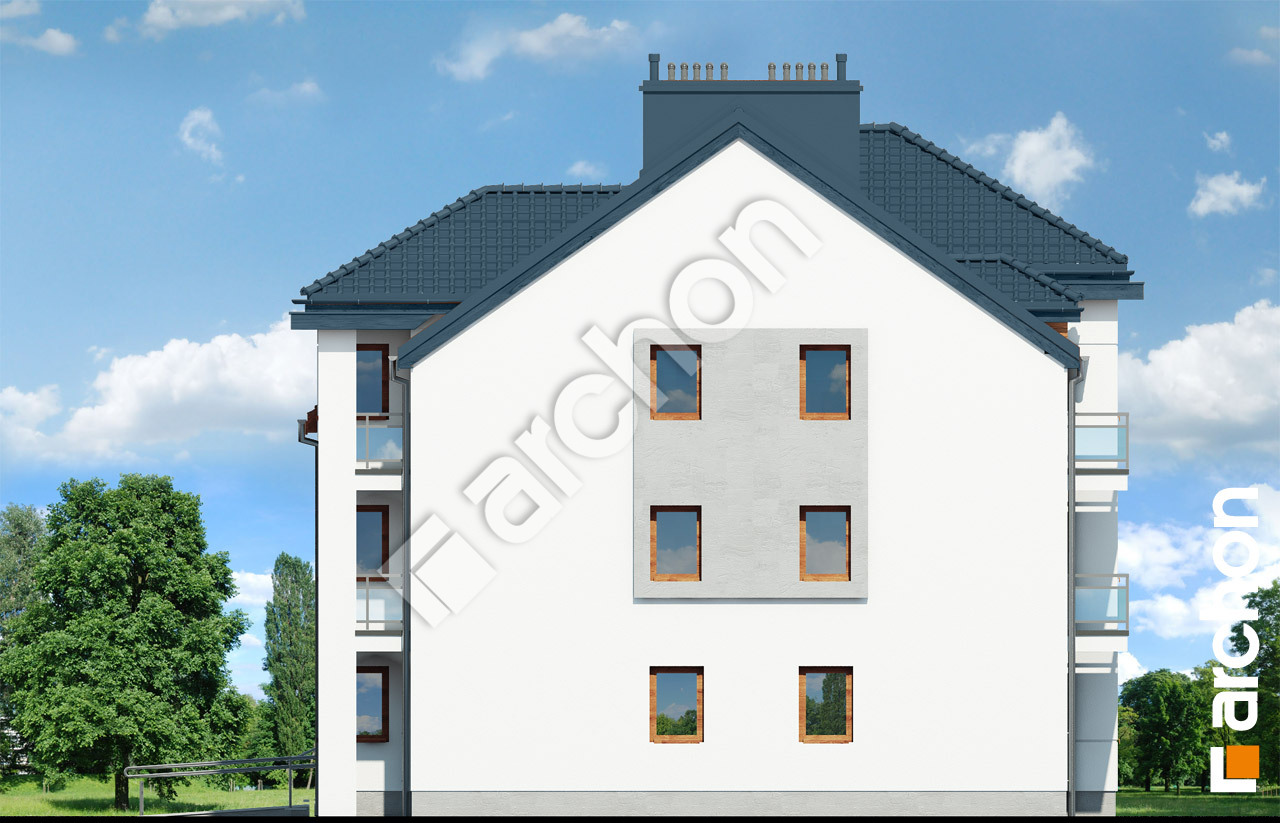

Elewacja boczna projekt dom przy plantach 3 a08bab34a99f3d3d06e045ac71fca729  265 Elewacja boczna

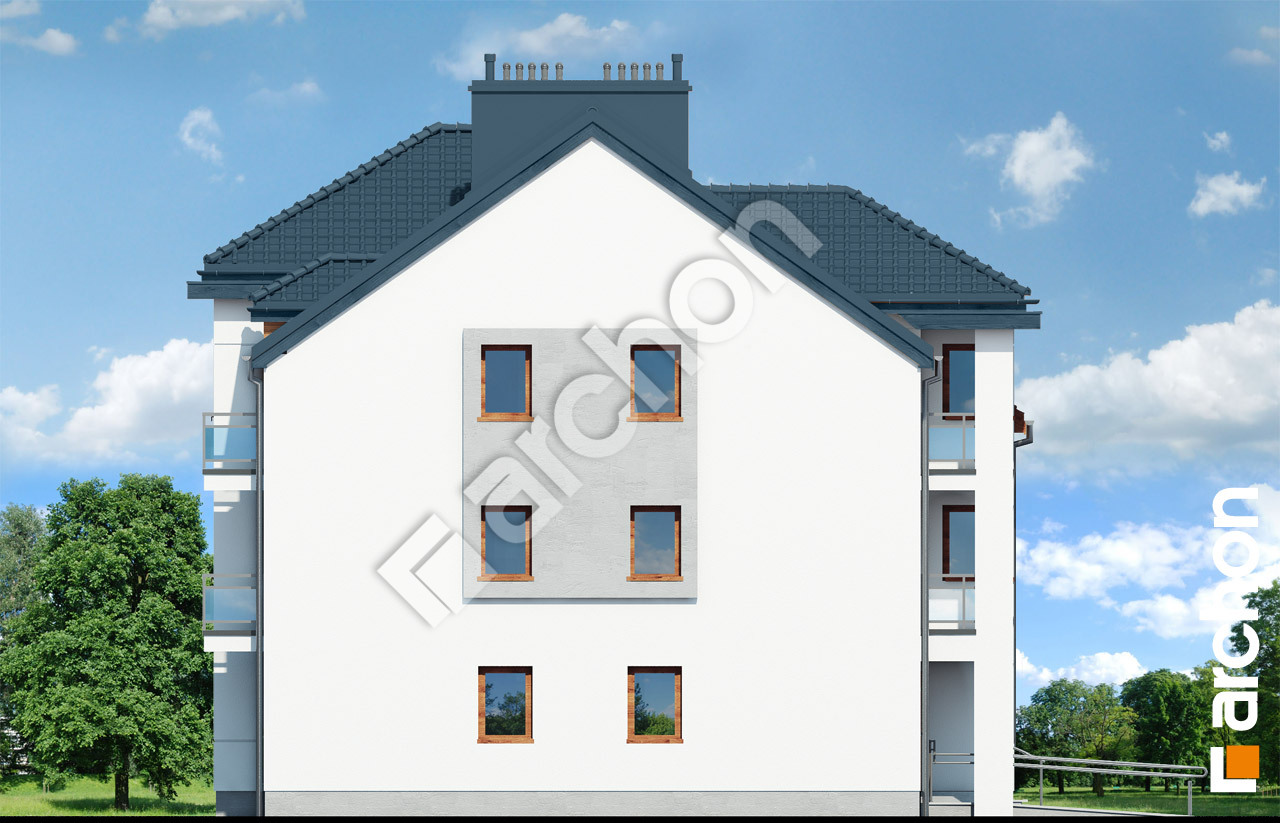

Elewacja boczna projekt dom przy plantach 3 6ce9df057fb5d6418e16bca04603752f  266 Elewacja boczna

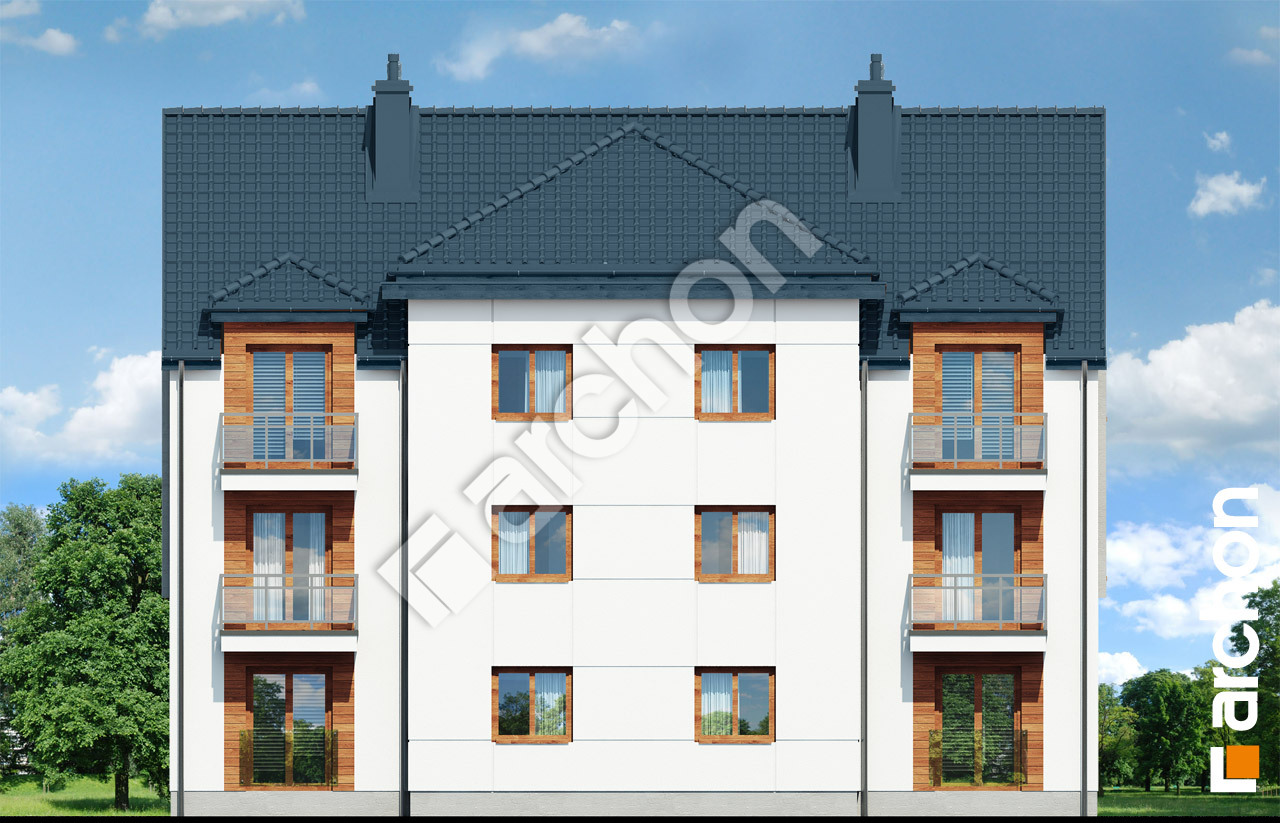

Elewacja ogrodowa projekt dom przy plantach 3 0ada83a0505eadf4974f5bd665ed4579  267 Elewacja ogrodowa

Dom przy plantach 3 to nowoczesny budynek wielorodzinny, charakteryzujący się eleganckim i stylowym wykończeniem elewacji. Zaprojektowano w nim 11 mieszkań, o różnej wielkości powierzchni użytkowej (pomiędzy 38,53 m2, a 42,10 m2) oraz dopasowanym do niej układzie funkcjonalnym. Wszystkie lokale są jasne i wygodne, z optymalnie wykorzystaną przestrzenią wewnętrzną, a duże hole ułatwiają komunikację. Ten projekt domu należy do kategorii: projekty domów nowoczesnych oraz wielorodzinnych.
