Budynek wielorodzinny piętrowy

Powierzchnia 558,99 m²

Więcej parametrów

Koszty budowy
na III kwartał 2021

765 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

17 700 zł

17 300 zł (14 065,04 zł netto)

ZAMÓW 400 zł TANIEJ

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3080 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł

Garaż 50% taniej
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

NOWA forma Projektu 3+3

Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.

Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Budynek wielorodzinny piętrowy

Powierzchnia 558,99 m²

Więcej parametrów

Koszty budowy
na III kwartał 2021

765 000 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

17 700 zł

17 300 zł (14 065,04 zł netto)

ZAMÓW 400 zł TANIEJ

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom przy plantach 9 rzut parteru

PARTER	182,23	(185,82)
1. Wiatrołap	5,50
2. Klatka schodowa	17,24	(20,83)
3. Mieszkanie	37,12
4. Mieszkanie	37,18
5. Mieszkanie	47,60
6. Mieszkanie	37,59

Co możesz zmienić? Zobacz rzut interaktywny

gotowy projekt Dom przy plantach 9 rzut piętra

PIĘTRO	189,03
1. Klatka schodowa	21,21
2. Mieszkanie	36,74
3. Mieszkanie	36,75
4. Mieszkanie	47,17
5. Mieszkanie	47,16

Co możesz zmienić? Zobacz rzut interaktywny

gotowy projekt Dom przy plantach 9 rzut poddasza

PODDASZE	187,73	(189,36)
1. Klatka schodowa	21,54	(21,54)
2. Mieszkanie	36,34	(36,74)
3. Mieszkanie	36,34	(36,75)
4. Mieszkanie	46,76	(47,17)
5. Mieszkanie	46,75	(47,16)

Dane projektu Domu przy plantach 9

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W budynku zaprojektowano 5 mieszkań 3-pokojowych o powierzchni około 48 m2 oraz 7 mieszkań 2-pokojowych o powierzchni około 37 m2.

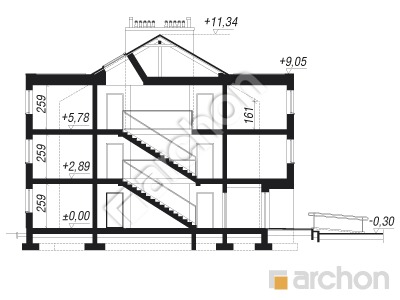

Przekrój

gotowy projekt Dom przy plantach 9 przekroj budynku

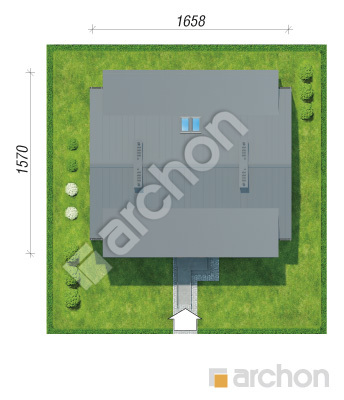

Obrys

gotowy projekt Dom przy plantach 9 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

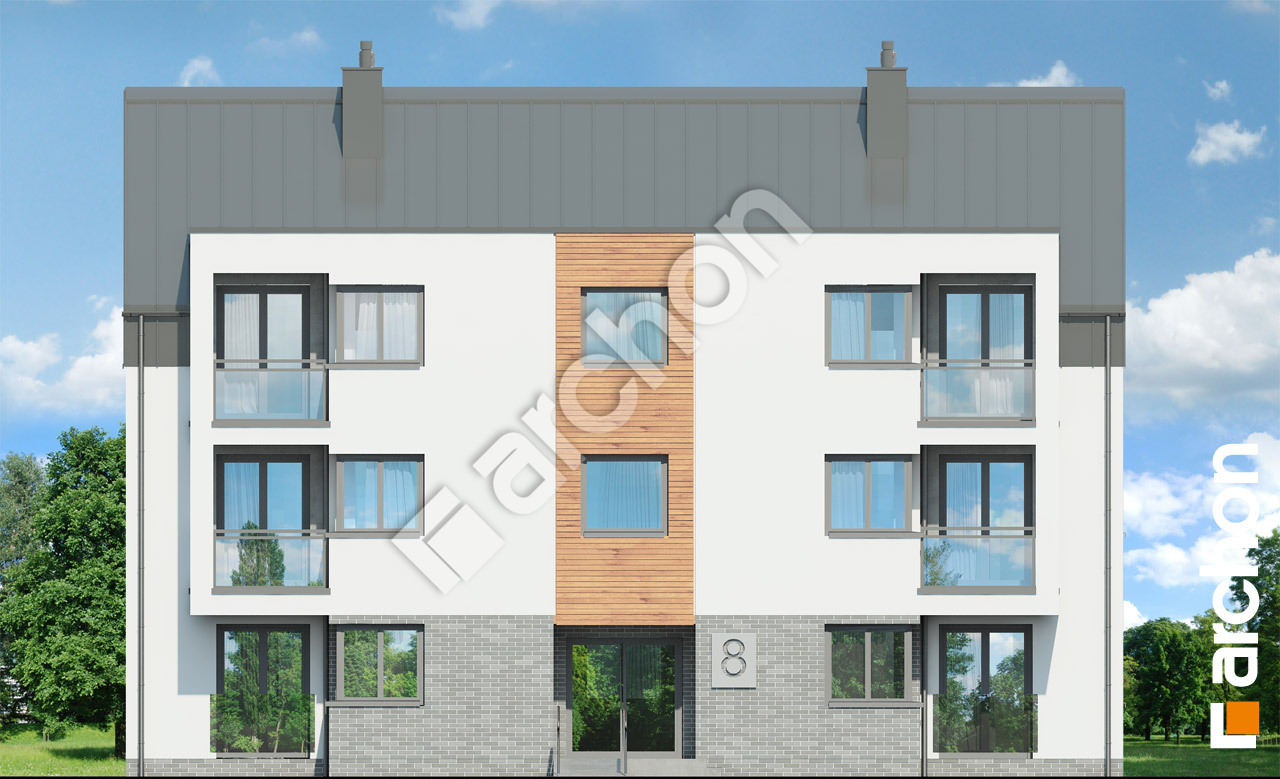

Elewacja frontowa

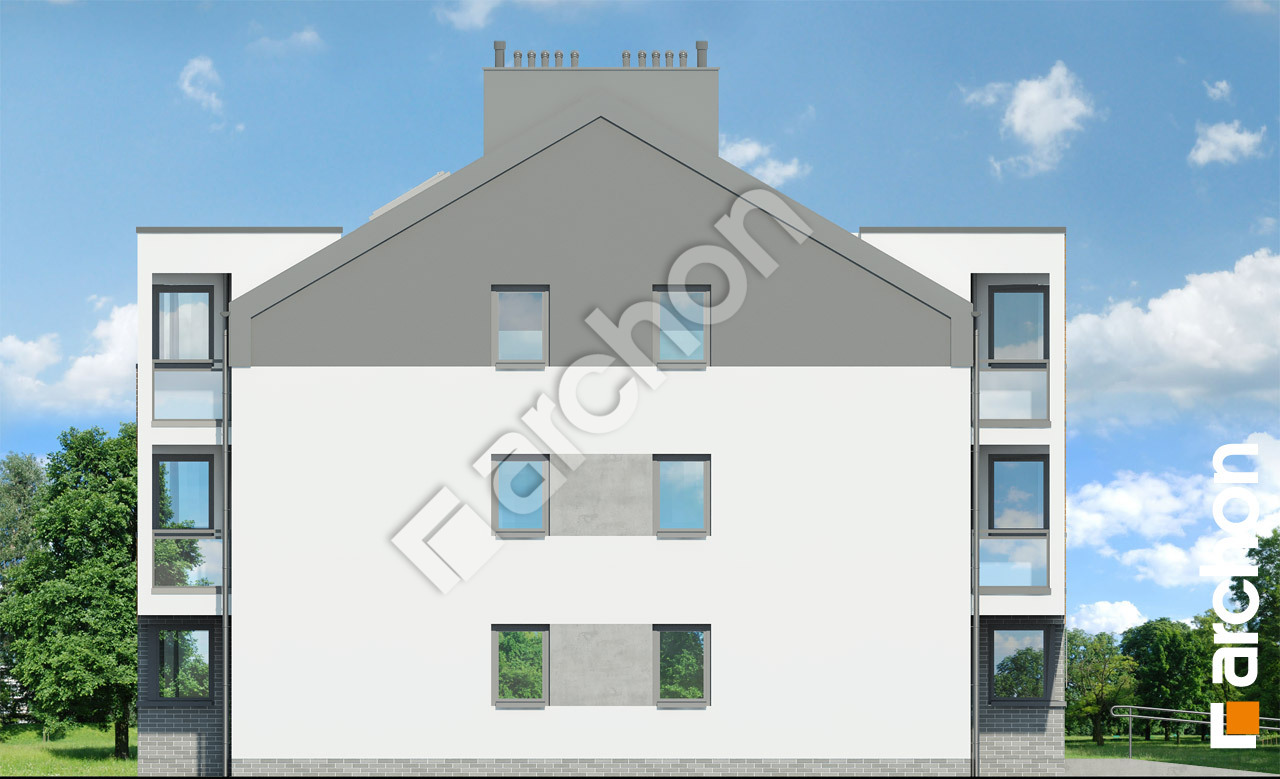

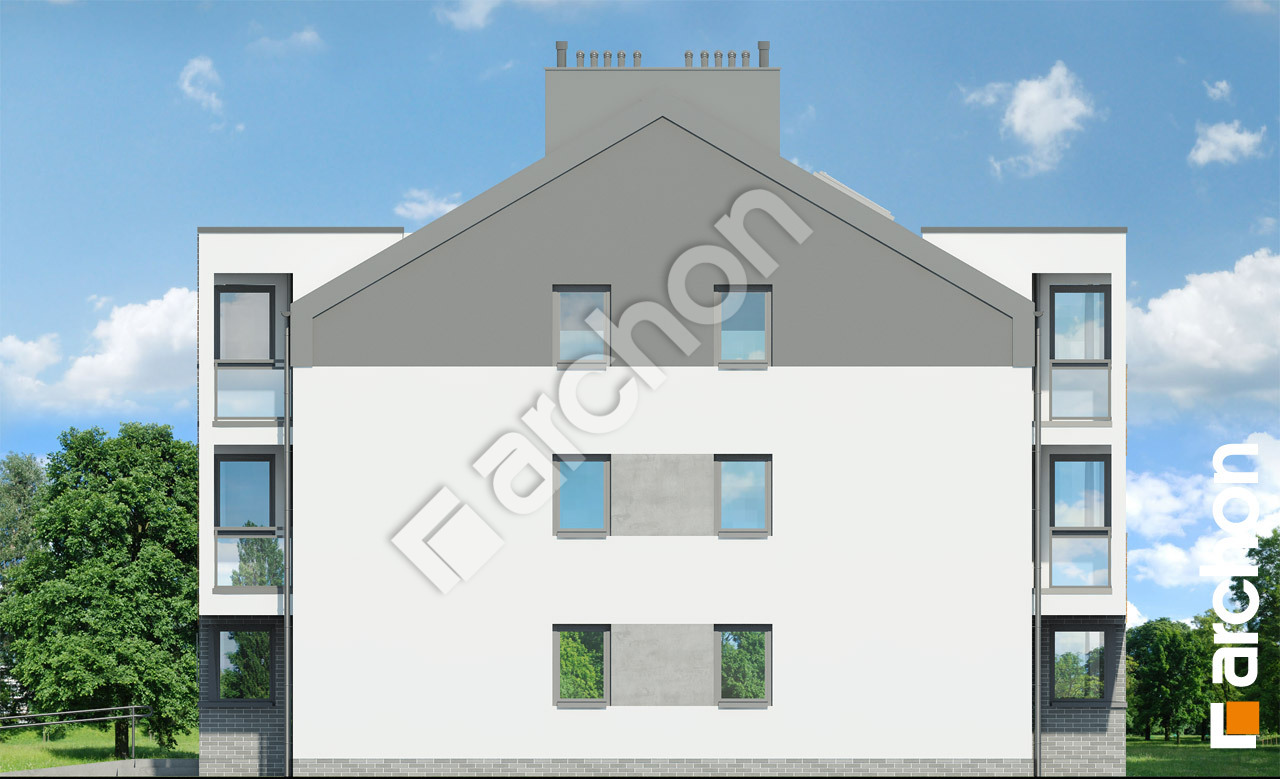

Elewacja boczna

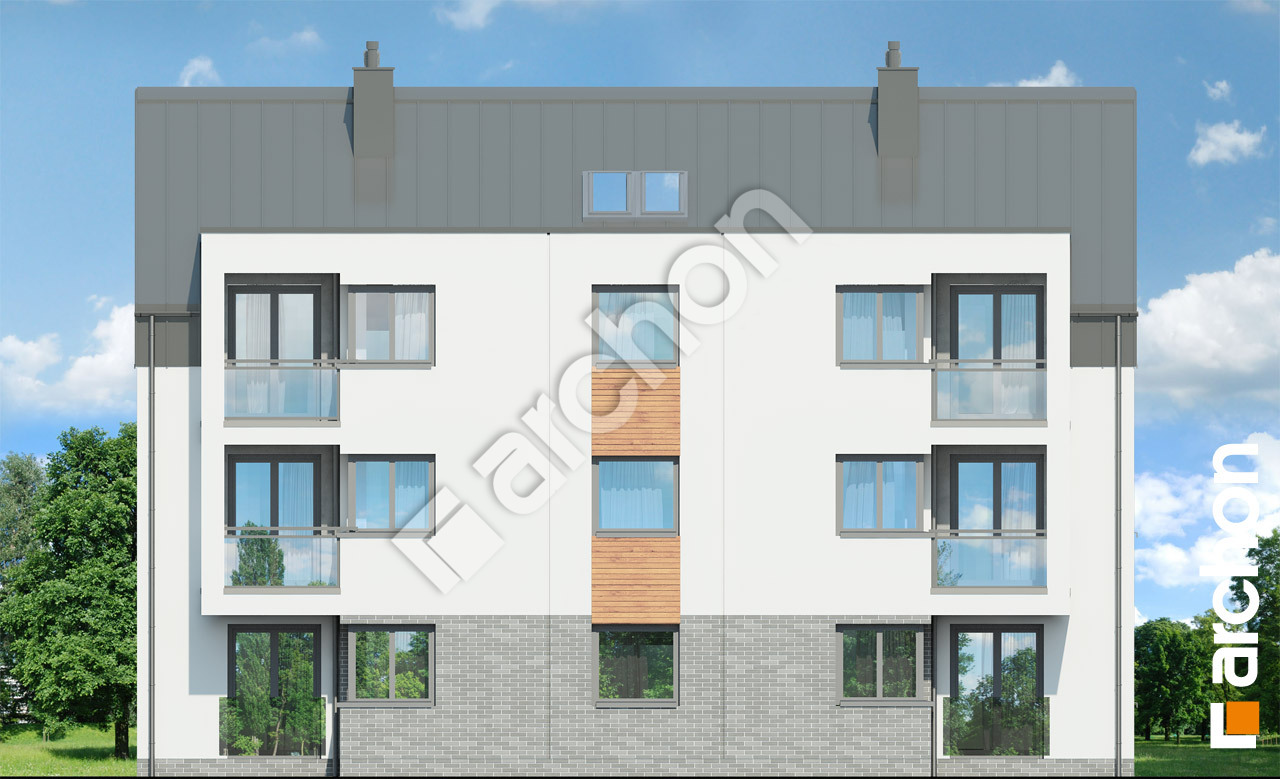

Elewacja ogrodowa

To interesujący projekt domu wielorodzinnego z poddaszem użytkowym o trzech kondygnacjach nadziemnych. W budynku znajduje się jedna, centralnie umieszczona klatka schodowa, dzięki czemu mieszkania są lepiej doświetlone. Wykończenie zewnętrzne podkreśla nowoczesny charakter domu, zastosowano tutaj jasny tynk oraz naturalne okładziny, elegancji dodają przeszklone balustrady. Dwuspadowy dach bez okapów pokryto blachą łączoną na rąbek, w kolorze antracytowym. W budynku znajduje się łącznie 12 mieszkań w tym 5 lokali 3-pokojowych o pow. ok. 48 m2 i 7 lokali 2-pokojowych ok. 37 m2. Wszystkie zaprojektowane w budynku mieszkania są ustawne, a ich starannie przemyślany program funkcjonalny jest dobrze dostosowany do potrzeb mieszkańców, a także daje możliwość łatwej modyfikacji. Dzięki wysokiej ściance kolankowej na poddaszu do minimum ograniczono skosy. Wszystkie mieszkania posiadają tarasy lub balkony, które dają możliwość wypoczynku na świeżym powietrzu. W budynku przewidziano ogrzewanie gazowe, w każdym mieszkaniu wygospodarowano miejsce pod montaż piecyków gazowych. Prezentowany projekt domu jest bardzo atrakcyjną propozycją dla Deweloperów, umożliwi im sprawną realizację budynku, a optymalnie zaprojektowany program wewnętrzny zapewni zainteresowanie potencjalnych klientów.
