Projekt domu  Dom przy skwerze (E)

Cena z kodem 16 600 zł (13 495,93 netto)
Budynek wielorodzinny piętrowy
  • Powierzchnia 222,43 m²
  • Min. wymiary działki 23,2 x 17,4 m

Cena z kodem rabatowym MIKOLAJ250
16 600 zł z VAT 23% (13 495,93 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 16 850 zł
Najniższa cena z 30 dni przed obniżką 16 500 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 1 489 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
108,77 (109,91)
1. Wiatrołap 2,23
2. Mieszkanie 43,02
3. Mieszkanie 63,52 (64,66)
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PIĘTRO
113,66
1. Klatka schodowa 12,92
2. Mieszkanie 45,59
3. Mieszkanie 55,15

Dane projektu Domu przy skwerze (E)

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: piecyki gazowe w mieszkaniach
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

Budynek wielorodzinny charakteryzujący się rekordową rentownością sięgającą 93%. Możliwy do realizacji na terenach zabudowy jednorodzinnej z dopuszczeniem wznoszenia budynków zawierających do 4 lokali mieszkalnych.
Budynek posiada łącznie 4 mieszkania. Dwa mieszkania dwupokojowe o powierzchniach od ok. 43 do 45 m2 oraz dwa mieszkania trzypokojowe o powierzchniach od ok. 55 do 64 m2, z możliwością wymknięcia kuchni . Jeden z lokali ma niezależne wejście a każde z mieszkań posiada balkony lub taras.

Przekrój

gotowy projekt Dom przy skwerze (E) przekroj budynku

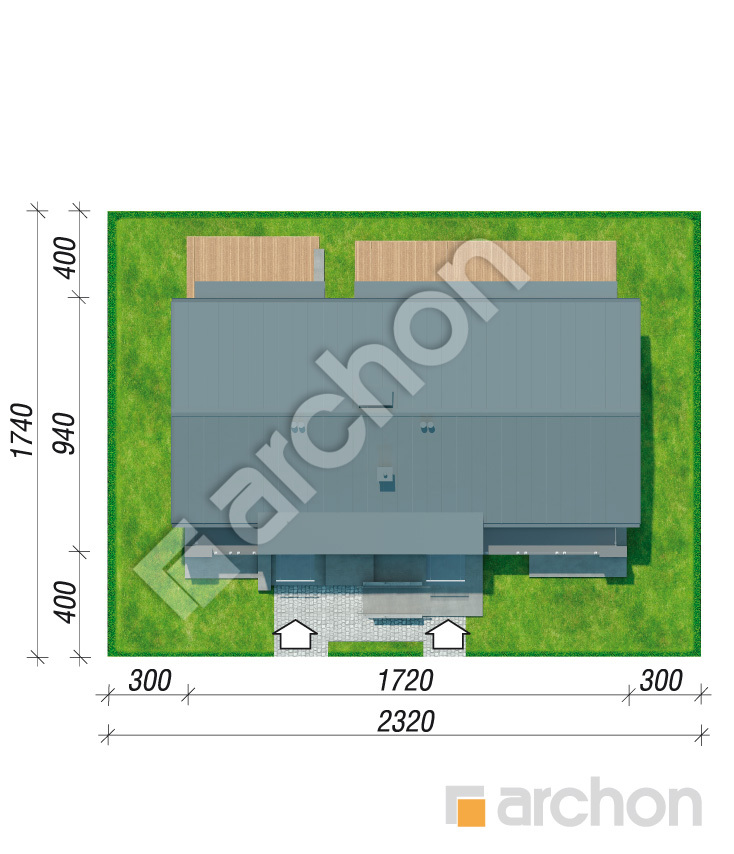

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

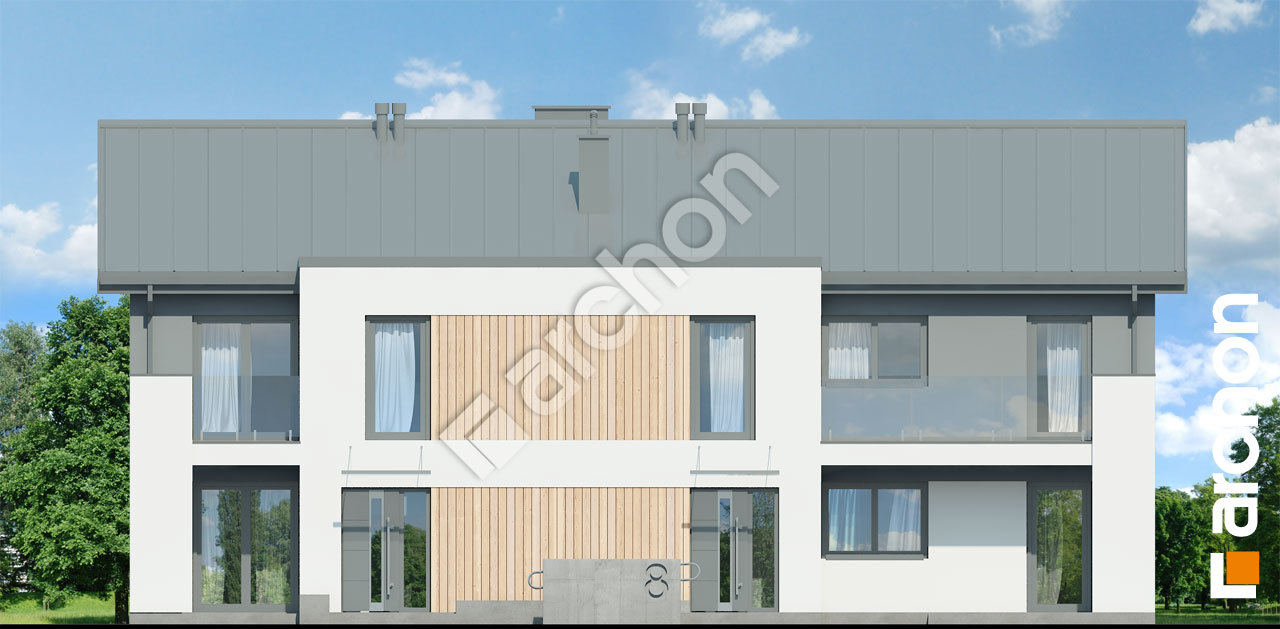

Pokaż lustrzane odbicie Elewacja frontowa projekt dom przy skwerze e ver 2 8a1da1d44ebb0933de101ad966b31e61  264 Elewacja frontowa

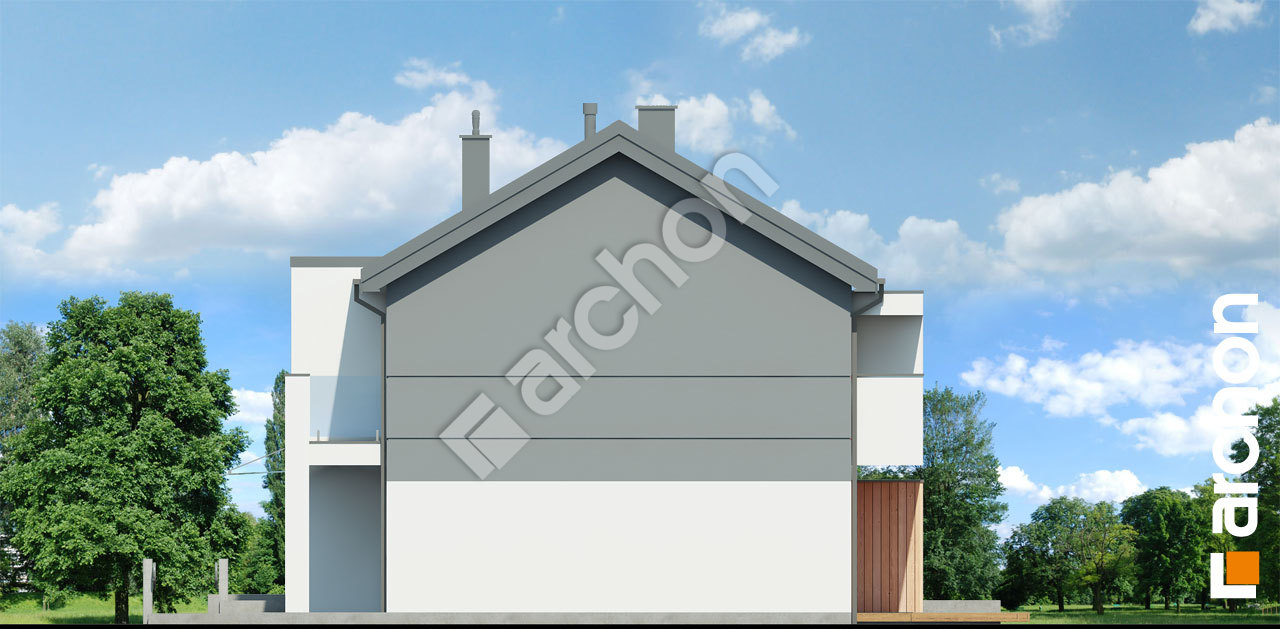

Elewacja boczna projekt dom przy skwerze e ver 2 07c46030d9d5c84137e8d2e4770d5bda  265 Elewacja boczna

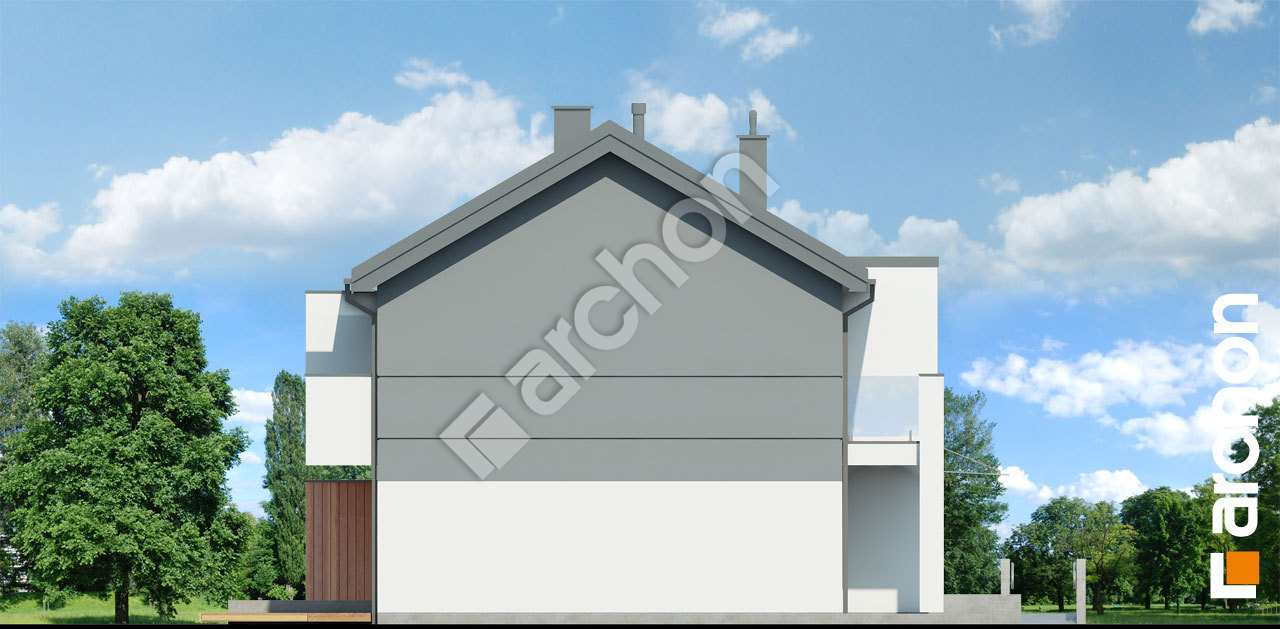

Elewacja boczna projekt dom przy skwerze e ver 2 22b164e3301c47ae68927ed3136645b9  266 Elewacja boczna

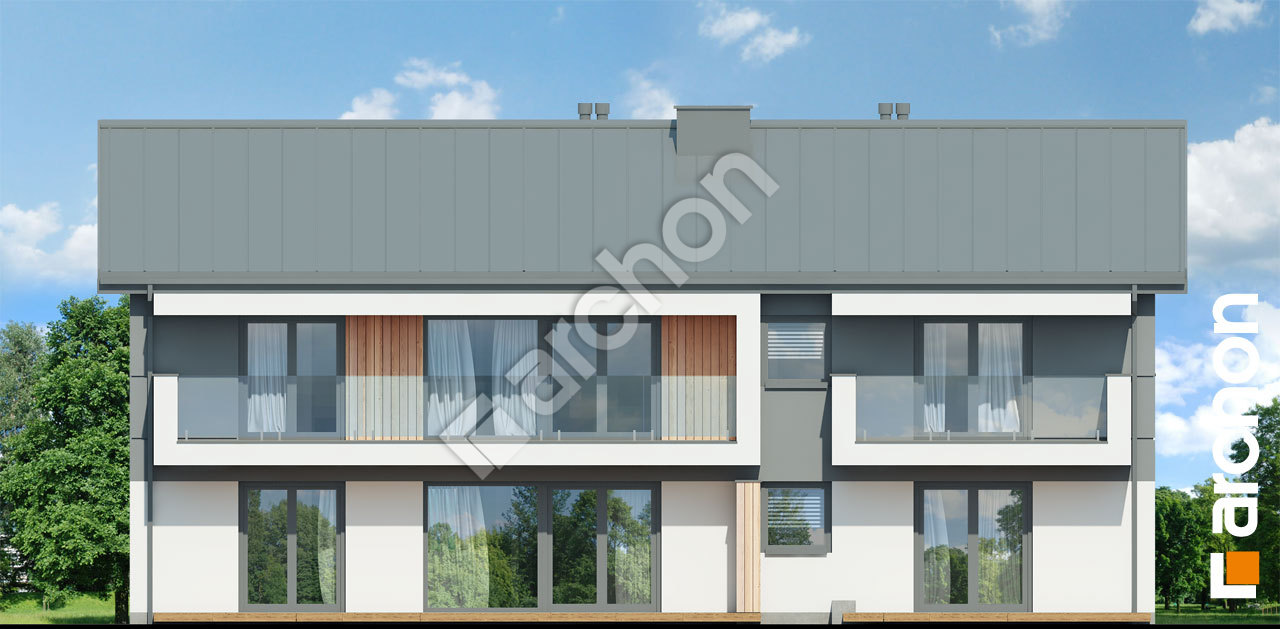

Elewacja ogrodowa projekt dom przy skwerze e ver 2 1c12e438bf221987bec1990a3e18ae9c  267 Elewacja ogrodowa

Interesujący projekt domu wielorodzinnego, który umożliwi realizację nowoczesnej i atrakcyjnej inwestycji mieszkaniowej. Charakter domu podkreśla oryginalna kompozycja elewacji, bazująca na połączeniu tynków w modnych kolorach z naturalną okładziną, a dopełnieniem całości są efektowne całoszklane balustrady. Dwuspadowy dach, który wieńczy prostą bryłę budynku, pokryto blachą łączoną na rąbek. Atrakcyjnym i praktycznym dla klientów rozwiązaniem są balkony w formie loggi, zlokalizowane na elewacji ogrodowej. Oprócz interesującego wyglądu gwarantują one mieszkańcom większy komfort i prywatność podczas relaksu na świeżym powietrzu. W „Domu przy skwerze” zaprojektowano łącznie 4 mieszkania o różnej powierzchni. Odpowiednio rozmieszczone przeszklenia zapewniają w nich dużą ilość naturalnego światła, taras lub balkon dostępny jest z każdego pokoju. W ramach strefy dziennej w każdym lokalu zaprojektowano ustawny salon z narożną sofą i jasną kuchnię, w której można zaaranżować wygodne miejsce do spożywania posiłków w formie barku śniadaniowego. W mieszkaniach uwzględniono także odpowiednią ilość powierzchni pod montaż praktycznych szaf ubraniowych. Projekt „Dom przy skwerze” należy do kategorii: projekty domów nowoczesnych, projekty domów wielorodzinnych, projekty domów dla dewelopera.
