Dom w klematisach 3

2 440,00 zł
projekt Dom w klematisach 3 widok 1
projekt Dom w klematisach 3 widok 1
projekt Dom w klematisach 3 widok 2
projekt Dom w klematisach 3 widok 2
projekt Dom w klematisach 3 lustrzane odbicie 1
projekt Dom w klematisach 3 lustrzane odbicie 1
projekt Dom w klematisach 3 lustrzane odbicie 2
projekt Dom w klematisach 3 lustrzane odbicie 2
projekt Dom w klematisach 3 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w klematisach 3 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów
projekt Dom w klematisach 3 widok 1
projekt Dom w klematisach 3 widok 2
projekt Dom w klematisach 3 lustrzane odbicie 1
projekt Dom w klematisach 3 lustrzane odbicie 2
projekt Dom w klematisach 3 Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów
projekt Dom w klematisach 3 Wizualizacja wszystkich segmentów

Powierzchnia domu:

116,10 m2
  • + powierzchnia garażu
    16,60 m2
  • + powierzchnia kotłowni
    6,70 m2

Min. wymiary działki:

9,0 x 19,55 m
  • Dom do zabudowy szeregowej z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 1 łazienka, toaleta, kotłownia, kominek, garaż

Cena projektu:

2 440,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

PROJEKT DOMU
zgodny z nowymi przepisami 2017

Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Dane projektu Domu w klematisach 3

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
116,1 m2
Powierzchnia garażu 16,6 m2
Powierzchnia kotłowni 6,7 m2
Powierzchnia zabudowy 98,5 m2
Powierzchnia podłóg 153,3 m2
Powierzchnia całkowita 163,0 m2
Kubatura 615,0 m3
Wysokość budynku 8,03 m
Minimalne wymiary działki 9,0 x 19,55 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 14 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 108 cm
- dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

Energooszczędność

EUco+w 36,54 [kWh/(m2*rok)]
EP (gaz) 81,05 [kWh/(m2*rok)]
Uściany 0,223 W/(m2*K)
Udachu 0,176 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Parter

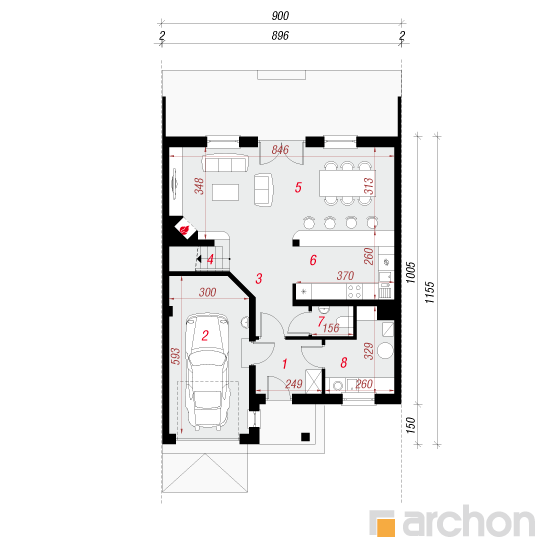

projekt Dom w klematisach 3 rzut parteru
PARTER 77,70 (78,50)
1. Wiatrołap 5,10
2. Garaż 16,60 (17,40)
3. Hol 7,40
4. Schody 2,30
5. Salon 28,00
6. Kuchnia 9,80
7. Toaleta 1,80
8. Kotłownia 6,70

Poddasze

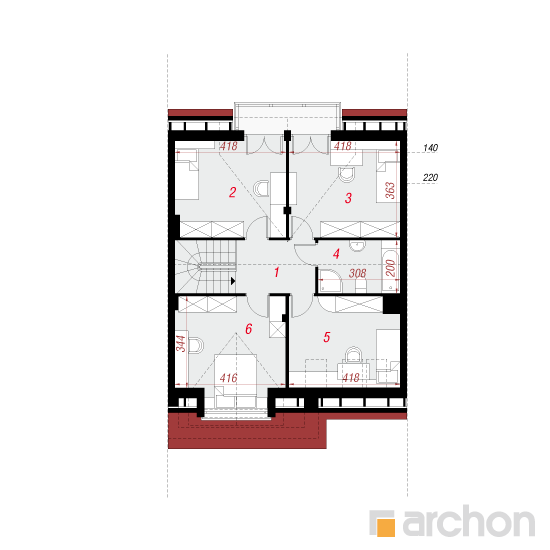

projekt Dom w klematisach 3 rzut poddasza
PODDASZE 61,70 (74,80)
1. Hol i schody 8,40
2. Pokój 12,40 (15,00)
3. Pokój 12,60 (15,10)
4. Łazienka 6,20
5. Pokój 9,70 (13,90)
6. Pokój 12,40 (16,20)

Przekrój

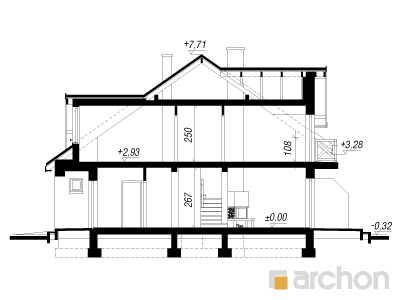

projekt Dom w klematisach 3 przekroj budynku

Obrys

polnoc

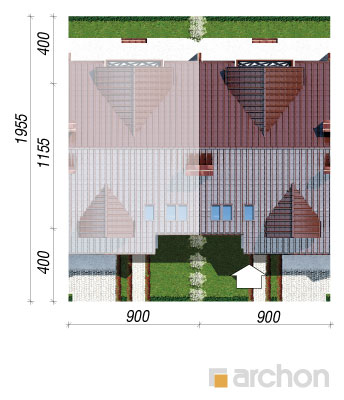

projekt Dom w klematisach 3 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Elewacja frontowa projekt dom w klematisach 3  264 Elewacja frontowa
Elewacja ogrodowa projekt dom w klematisach 3  267 Elewacja ogrodowa

Funkcjonalny projekt domu jednorodzinnego do zabudowy szeregowej z poddaszem użytkowym, wykończony w stylu tradycyjnym. W każdym segmencie zaprojektowano samodzielne mieszkanie z osobnym wejściem i jednostanowiskowym garażem. Przedłużony okap na elewacji frontowej stworzył nad wejściem praktyczne zadaszenie. Powierzchnia domu została bardzo efektywnie wykorzystana, zastosowane rozwiązania funkcjonalne zapewniają komfortowe użytkowanie. Strefa dzienna na parterze to otwarta przestrzeń. Przeszklenie tarasowe wprowadza do wnętrza naturalne światło i łączy dom z ogrodem. Salon z kominkiem i wygodnymi sofami tworzy komfortową strefę wypoczynku dla mieszkańców, a jadalnia zmieści duży rodzinny stół. Długi barek śniadaniowy zaznacza granicę kuchni, której układ funkcjonalny zapewni wygodną pracę podczas przygotowywania posiłków. Program parteru uzupełnia toaleta. W skład zaplecza gospodarczego wchodzi kotłownia na paliwo stałe oraz garaż dostępny bezpośrednio z wiatrołapu. Widoczne z salonu schody prowadzą do prywatnej strefy na poddaszu. Zaprojektowano tu bardzo przejrzysty i praktyczny program funkcjonalny, który zapewni mieszkańcom komfortowe warunki do wypoczynku i nauki. Z holu dostępne są aż cztery pokoje i łazienka. Dwie sypialnie posiadają wyjście na wspólny balkon. Projekt „Domu w klematisach 3” jest interesującą propozycją projektu domu szeregowego, który można zrealizować także na bardzo wąskiej działce.
