Pow. domu 191,98 m²
Pow. garażu 35,26 m²
Pow. kotłowni 8,28 m²
pokoje 10
łazienki i WC 4
Min. wym. działki 23,49 x 19,8 m
Pow. domu 191,98 m²
Pow. garażu 35,26 m²
Pow. kotłowni 8,28 m²
pokoje 10
łazienki i WC 4
Min. wym. działki 23,49 x 19,8 m
Dom w narcyzach 2 (R2)
191,98 m² 35,26 m² 8,28 m²
gotowy projekt Dom w narcyzach 2 (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 4 łazienki, 2 kotłownie, kominek, garaż

8 180 zł z VAT 23% (6 650,41 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

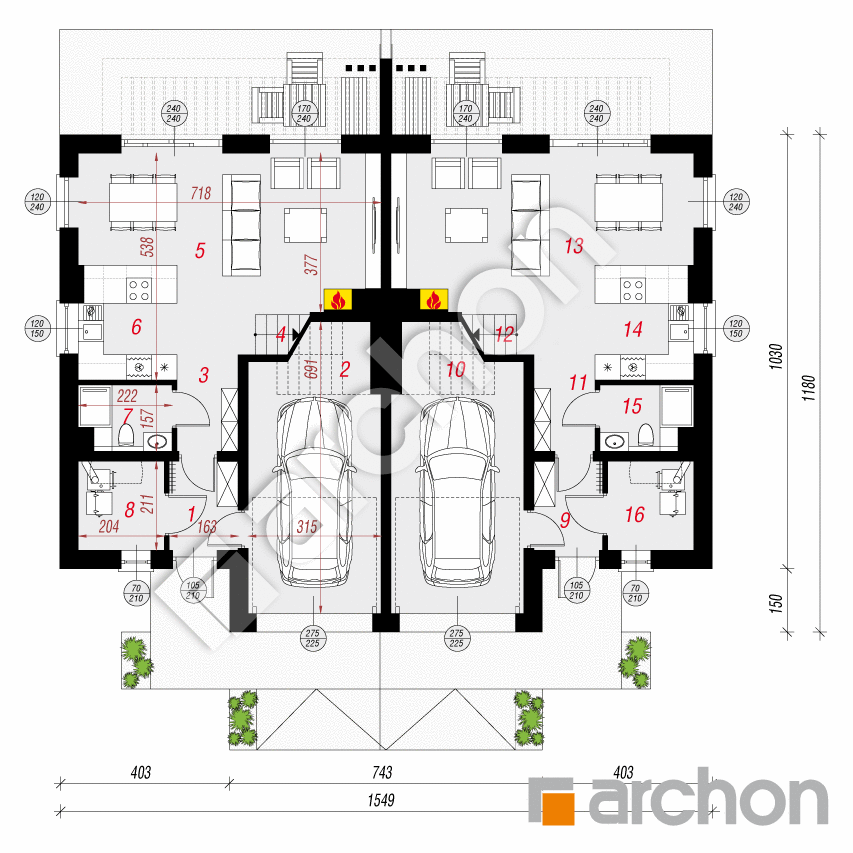

PARTER
136,78 (142,42)
1. Wiatrołap 3,29
2. Garaż 17,63 (20,45)
3. Hol 4,98
4. Schody 5,01
5. Salon 24,51
6. Kuchnia 5,71
7. Łazienka 3,12
8. Kotłownia 4,14
9. Wiatrołap 3,29
10. Garaż 17,63 (20,45)
11. Hol 4,98
12. Schody 5,01
13. Salon 24,51
14. Kuchnia 5,71
15. Łazienka 3,12
16. Kotłownia 4,14
Pokaż powierzchnie pomieszczeń na rzucie

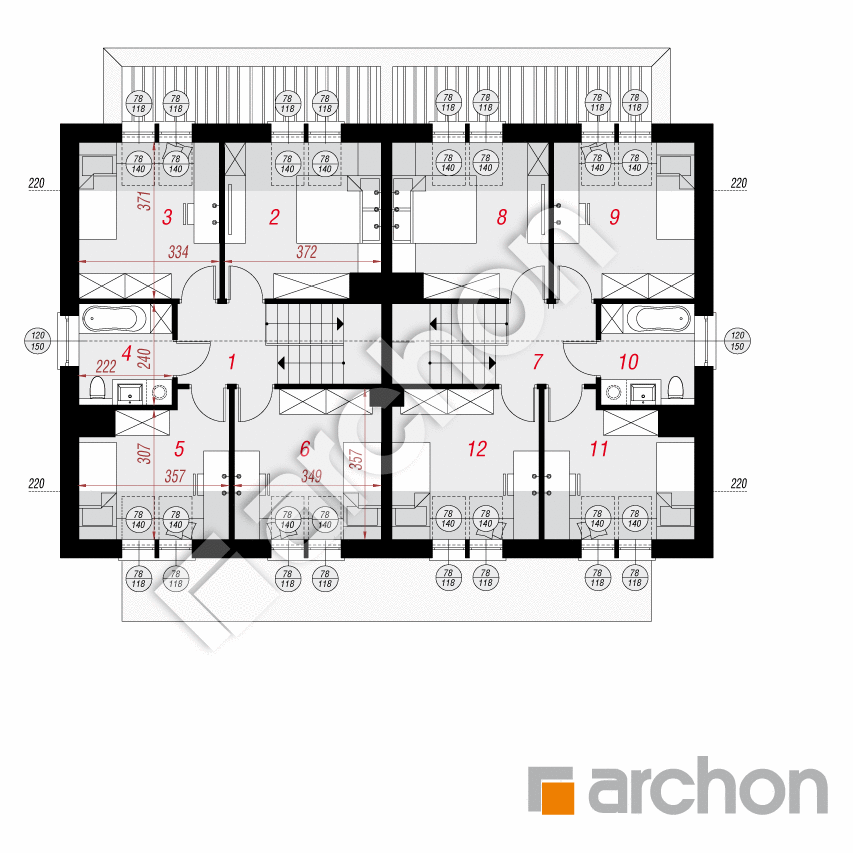

PODDASZE
98,74 (114,46)
1. Hol 4,15
2. Pokój 10,97 (13,04)
3. Pokój 10,25 (12,11)
4. Łazienka 5,14
5. Pokój 8,75 (10,74)
6. Pokój 10,11 (12,05)
7. Hol 4,15
8. Pokój 10,97 (13,04)
9. Pokój 10,25 (12,11)
10. Łazienka 5,14
11. Pokój 8,75 (10,74)
12. Pokój 10,11 (12,05)

Dane projektu Domu w narcyzach 2 (R2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: dwuspadowy, nachylenie 35 st. , więźba drewniana, blacha, okno dachowe FAKRO
brama garażowa: HÖRMANN
kocioł: na paliwo stałe + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.
pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (3), Salon (5), Kuchnia (6), Łazienka (7), Wiatrołap (9), Hol (11), Salon (13), Kuchnia (14), Łazienka (15); PODDASZE: Łazienka (4), Łazienka (10)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Przekrój

gotowy projekt Dom w narcyzach 2 (R2) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

Nowoczesny projekt domu dwurodzinnego z garażem i poddaszem użytkowym, charakteryzujący się wygodnym układem funkcjonalnym. Projekt jest szczególnie polecany do realizacji deweloperskich. Nowoczesny charakter budynku podkreśla sposób wykończenia elewacji. Dwuspadowy, bezokapowy dach pokryto modną blachą, którą wykończono także częściowo elewacje poddasza. Antracytowy kolor blachy doskonale współgra z odcieniem stolarki. Ozdobą elewacji jest drewniana okładzina o ciepłej barwie oraz oryginalna pergola osłaniająca taras. Ciekawym detalem aranżacji są okna kolankowe na poddaszu, które naturalnie doświetlają przestrzeń strefy nocnej. Lekko wysunięty przed główną linię ściany frontowej garaż, pozwolił atrakcyjnie osłonić wejście główne. W budynku zaplanowano dwa komfortowe lokale mieszkalne, a każdy z nich posiada jednostanowiskowy garaż i analogiczny układ funkcjonalny, rozmieszczony na dwóch kondygnacjach. W przestronnej części dziennej mieści się wygodny salon z kominkiem i miejscem na TV oraz jadalnia z dużym stołem. Nowoczesne, przesuwne przeszklenie optycznie powiększa wnętrze oraz płynnie łączy je z tarasem i ogrodem. Atutem otwartej kuchni jest wielofunkcyjny półwysep oraz możliwość zastosowania wysokiej zabudowy z wbudowanym sprzętem AGD. Program parteru uzupełnia łazienka z prysznicem oraz dostępna z wiatrołapu kotłownia i garaż z jednym miejscem postojowym. Dwubiegowe schody prowadzą do prywatnej strefy nocnej na poddaszu. Zaprojektowano tutaj cztery ustawne i jasne sypialnie oraz ogólnodostępną łazienkę z miejscem na pralkę. Wszystkie pokoje doświetlają nowoczesne okna kolankowe, łączące zalety okien połaciowych z atutami stolarki pionowej. Ich zastosowanie z pewnością przypadnie do gustu przyszłym mieszkańcom, gdyż zapewnia większe poczucie przestrzeni oraz panoramiczny widok z każdej sypialni. Zastosowana w projekcie wysoka ścianka kolankowa ułatwia aranżację poddasza oraz powiększa dostępną przestrzeń użytkową. Zaprezentowany „Dom w narcyzach 2 (R2)” należy do kolekcji: projekty domów z poddaszem użytkowym, projekty domów dwurodzinnych (jednorodzinne dwulokalowe), projekty domów nowoczesnych oraz projekty domów dla deweloperów.
