Projekt domu Domek letniskowy w cienistkach

3 060 zł  2 610 zł
(2 121,95 zł netto)
do 70m² zabudowy
RABAT 450 zł
gotowy projekt Domek letniskowy w cienistkach widok 1
Domek letniskowy z poddaszem użytkowym
4 pokoje, 2 łazienki, kominek

  • Powierzchnia zabudowy 56,30 m²
  • Powierzchnia domu 74,01 m²

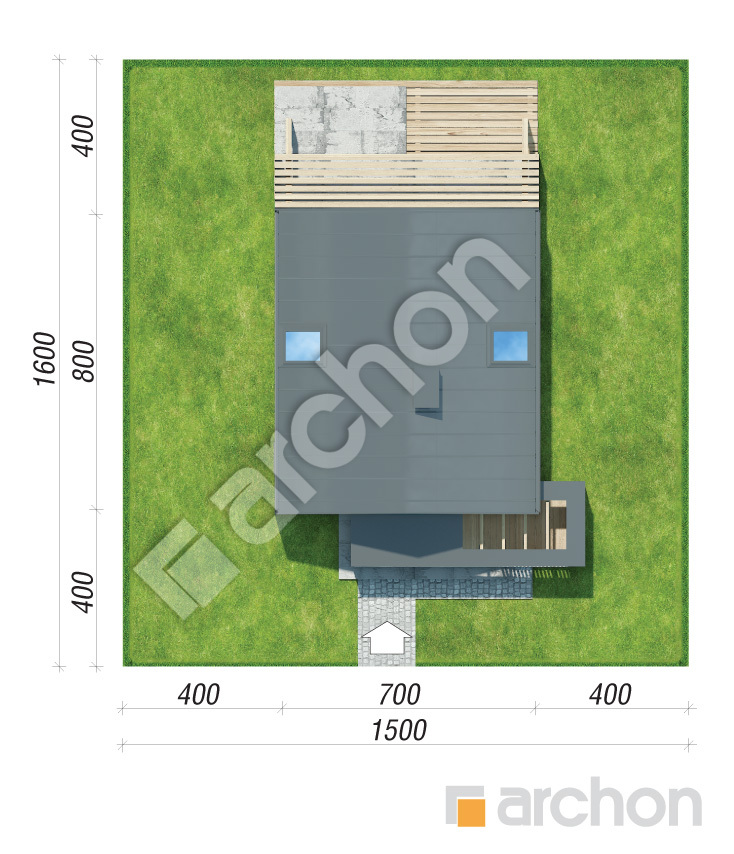

  • Min. wymiary działki 15,0 x 16,0 m
  • 12,5 x 16,0 m
  • Likwidacja okna w łazience oraz okna połaciowego nad schodami.

Do końca promocji:
2019 08 01 stopwatch 01
3 060 zł
2 610 zł (2 121,95 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  269,00 zł 119 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 119 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
43,71 (43,94)
1. Korytarz 3,53
2. Łazienka 4,30
3. Schody 4,24
4. Salon z aneksem kuchennym 24,62 (24,85)
5. Pokój 7,02
PODDASZE
30,30 (37,90)
1. Korytarz 2,57 (2,57)
2. Pokój 12,46 (15,76)
3. Łazienka 3,78 (5,05)
4. Pokój 11,49 (14,52)

Dane projektu Domku letniskowego w cienistkach

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w łazience oraz okna połaciowego nad schodami.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 120 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha, okno dachowe FAKRO
wentylacja: grawitacyjna

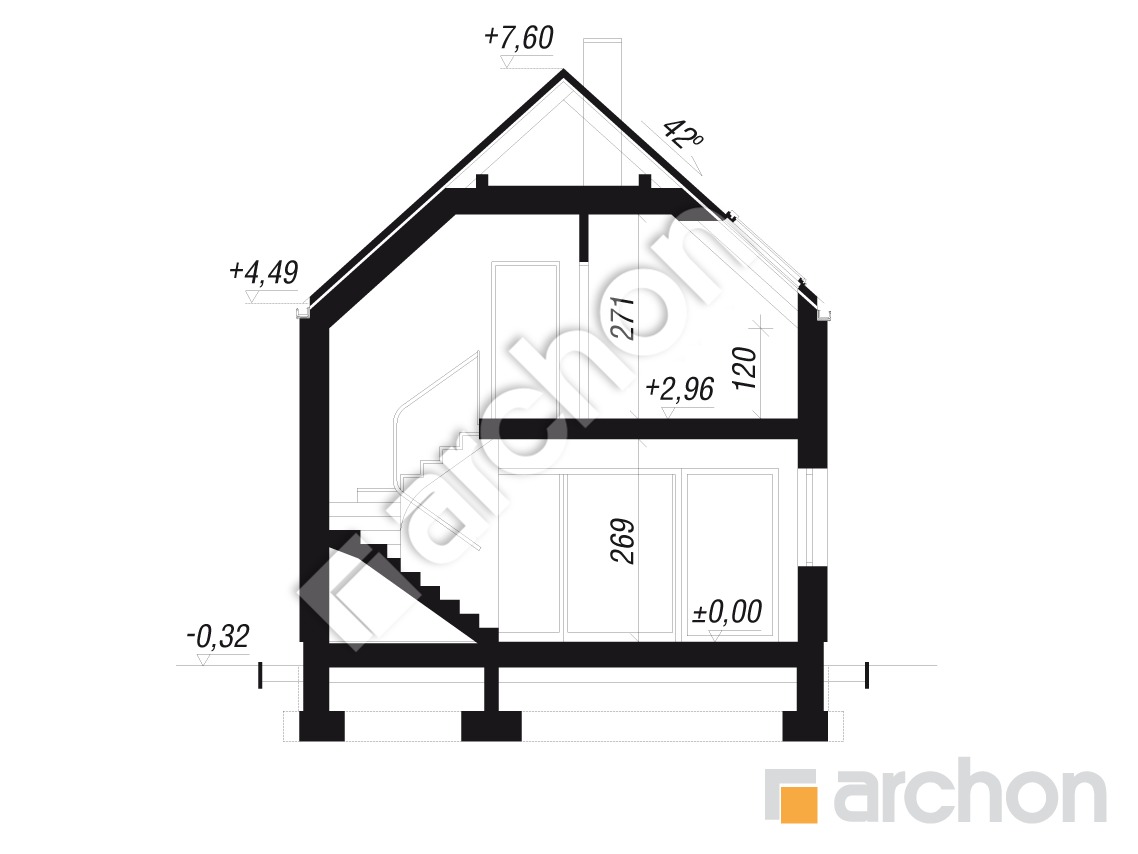

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

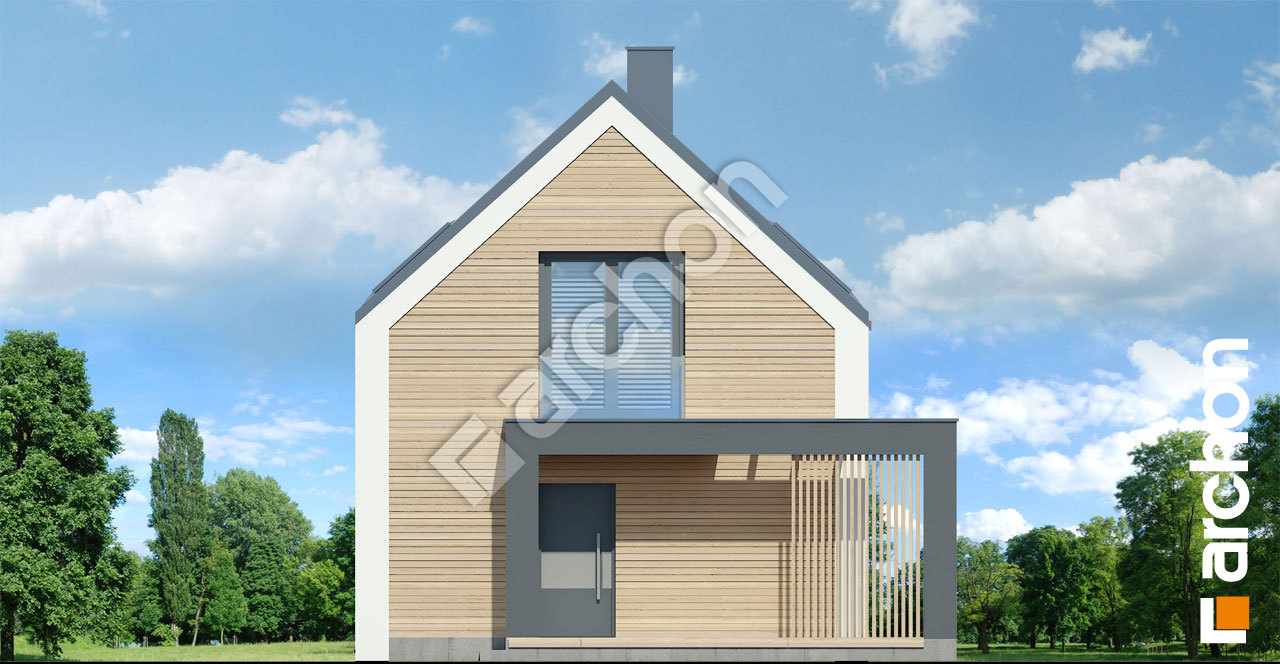

zobacz lustrzane odbicie Elewacja frontowa projekt domek letniskowy w cienistkach 7c4c24f003dfaef6bbcea0e07552c710  264 Elewacja frontowa

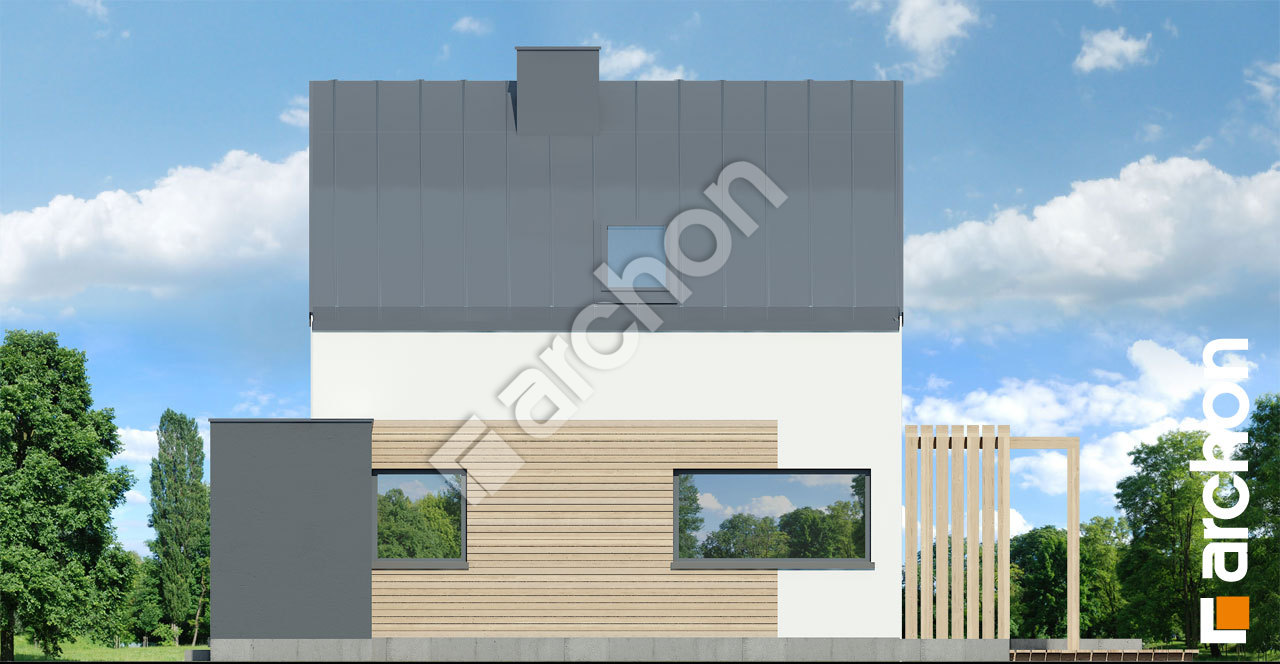

Elewacja boczna projekt domek letniskowy w cienistkach 51beb90f753983e7a641117123f2a076  265 Elewacja boczna

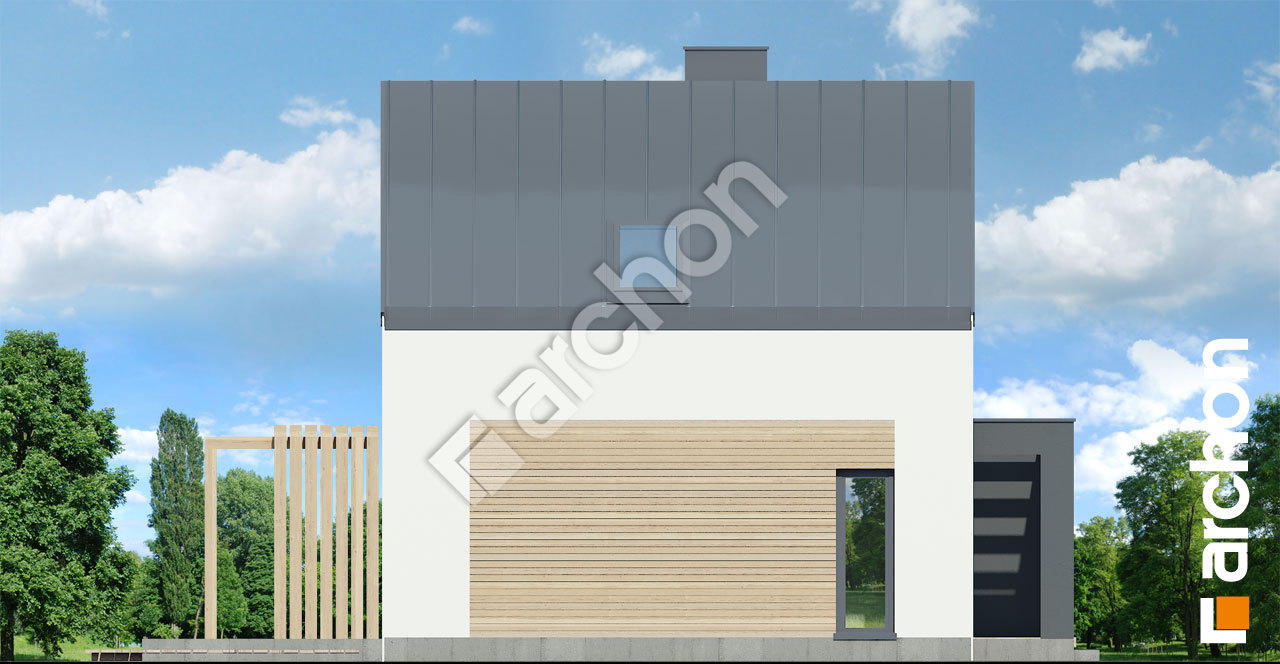

Elewacja boczna projekt domek letniskowy w cienistkach d298ad355890e672637273521b1e2cb4  266 Elewacja boczna

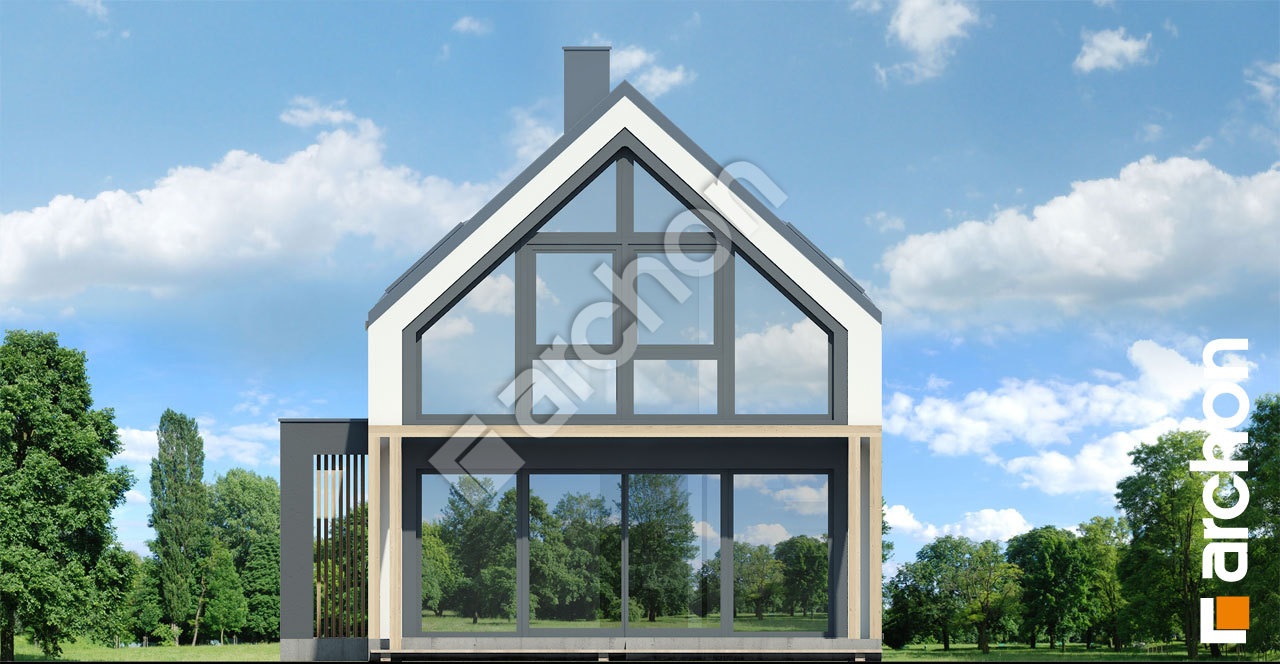

Elewacja ogrodowa projekt domek letniskowy w cienistkach 31c08844a00fb8c31b0613ec4f9a3a48  267 Elewacja ogrodowa

Domek letniskowy to doskonała opcja wakacyjnego, rodzinnego wypoczynku w otoczeniu przyrody. Prezentowany projekt idealnie wpisuje się w naturalne otoczenie, oferuje wygodny program użytkowy, a duże przeszklenia pozwalają podziwiać w szerokim kadrze las, jezioro, czy góry. Forma bryły została zaprojektowana w stylu nowoczesnej stodoły, ściany szczytowe wykończono drewnianą okładziną, bezokapowy dach pokryto blachą. Interesująco prezentuje się strefa wejściowa, została w praktyczny sposób zadaszona oraz ciekawie podkreślona nowoczesną ramą. Na elewacji ogrodowej zaprojektowano taras z pergolą, można tutaj zaaranżować komfortową i atrakcyjną przestrzeń relaksu. Parter domu to strefa dzienna łącząca funkcję salonu, jadalni oraz aneksu kuchennego. Atutem i ozdobą wnętrza jest panoramiczne przeszklenie. W pobliżu wejścia przewidziano pokój oraz łazienkę z prysznicem. Na poddaszu użytkownicy dysponują dużą sypialnią rodziców z efektownym przeszkleniem ściany szczytowej, w drugiej sypialni przewidziano miejsce na trzy jednoosobowe łóżka. W projekcie zadbano o wygodę przechowywania, w każdym pokoju istnieje możliwość montażu pojemnej szafy. Łazienka na poddaszu jest naturalnie doświetlona, została zlokalizowana na osi schodów. Zaprezentowany projekt należy do kategorii: projekty małych domów, projekty domów nowoczesnych, projekty domów z poddaszem użytkowym.
