Projekt domu Domek letniskowy w cienistkach 3

2 980 zł  2 530 zł (2 056,91 zł netto)
gotowy projekt Domek letniskowy w cienistkach 3 widok 1
Domek letniskowy z poddaszem użytkowym
3 pokoje, 1 łazienka, kominek

  • Powierzchnia zabudowy 34,03 m²
  • Powierzchnia domu 40,32 m²
  • Min. wymiary działki 13,2 x 14,5 m
  • 12,2 x 14,5 m
  • Likwidacja okna dachowego.
  • 10,7 x 14,5 m
  • Likwidacja okna dachowego.

Do końca promocji:
2019 08 01 stopwatch 01
2 980 zł
2 530 zł (2 056,91 zł netto)
Najniższa cena z 30 dni przed obniżką 2 480 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
dodatkowe instalacje

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 129 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
  • Dziennik Budowy 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
CIENISTKI KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
21,95 (23,96)
1. Salon z aneksem kuchennym 18,37 (20,38)
2. Łazienka 3,58
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
18,37 (25,07)
1. Schody 4,56
2. Pokój 6,12 (9,44)
3. Pokój 7,69 (11,07)

Dane projektu Domku letniskowego w cienistkach 3

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna dachowego.
Likwidacja okna dachowego.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 110 cm
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, blacha, okno dachowe FAKRO
wentylacja: grawitacyjna

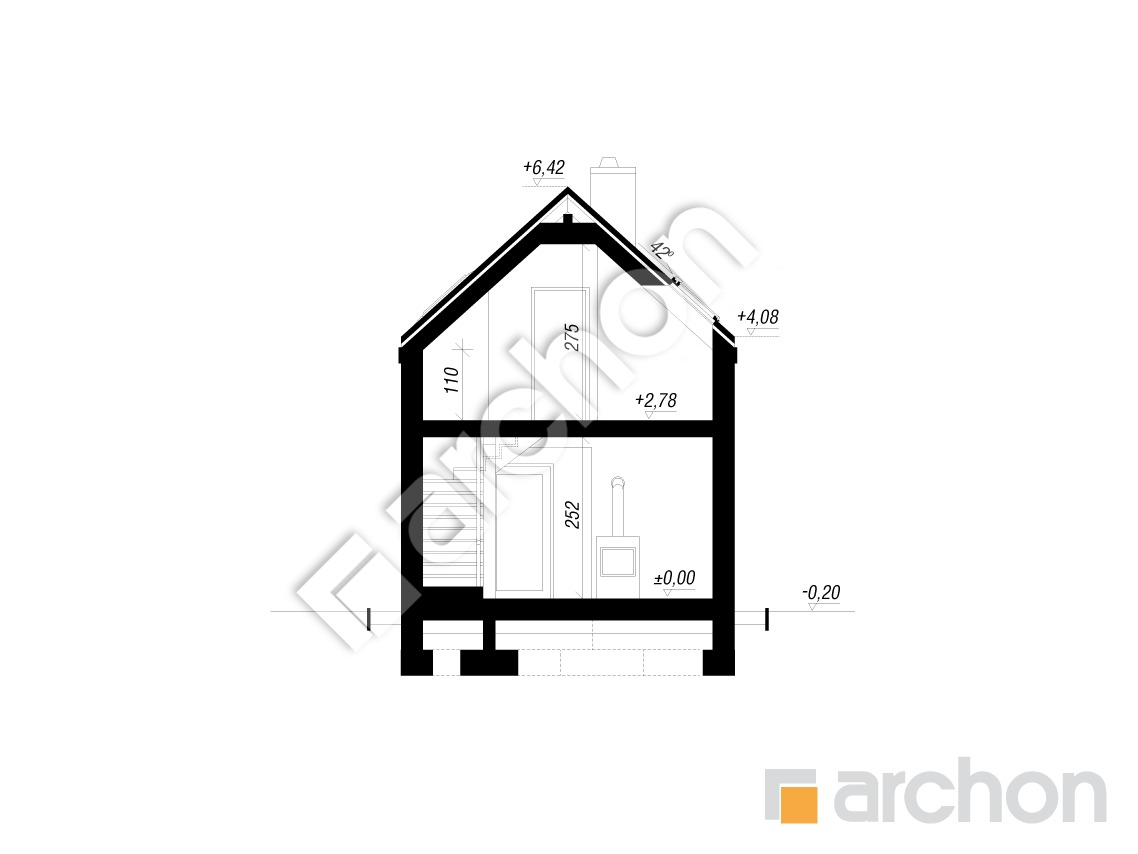

Przekrój

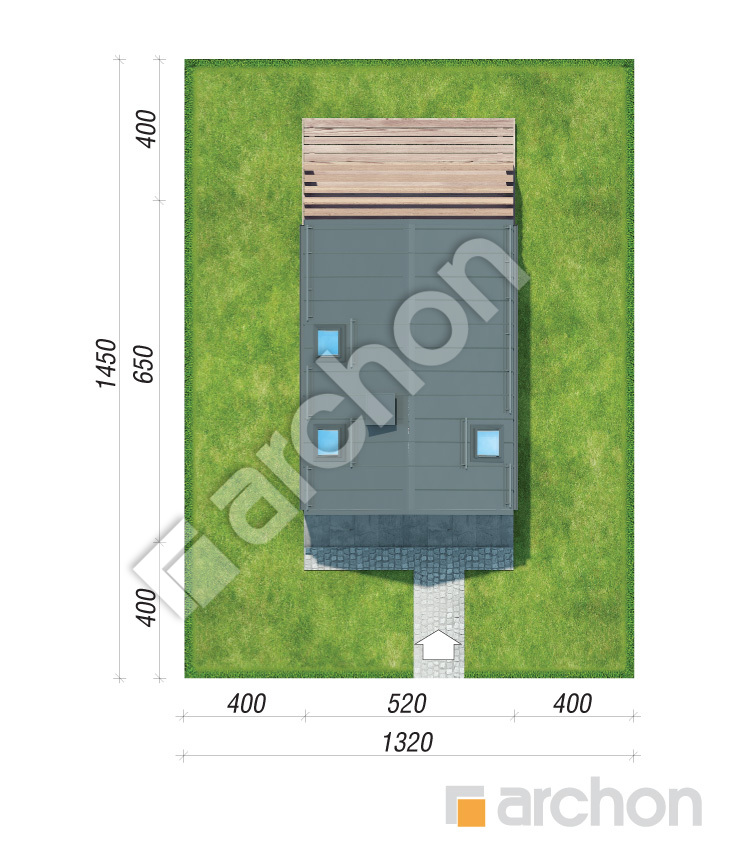

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

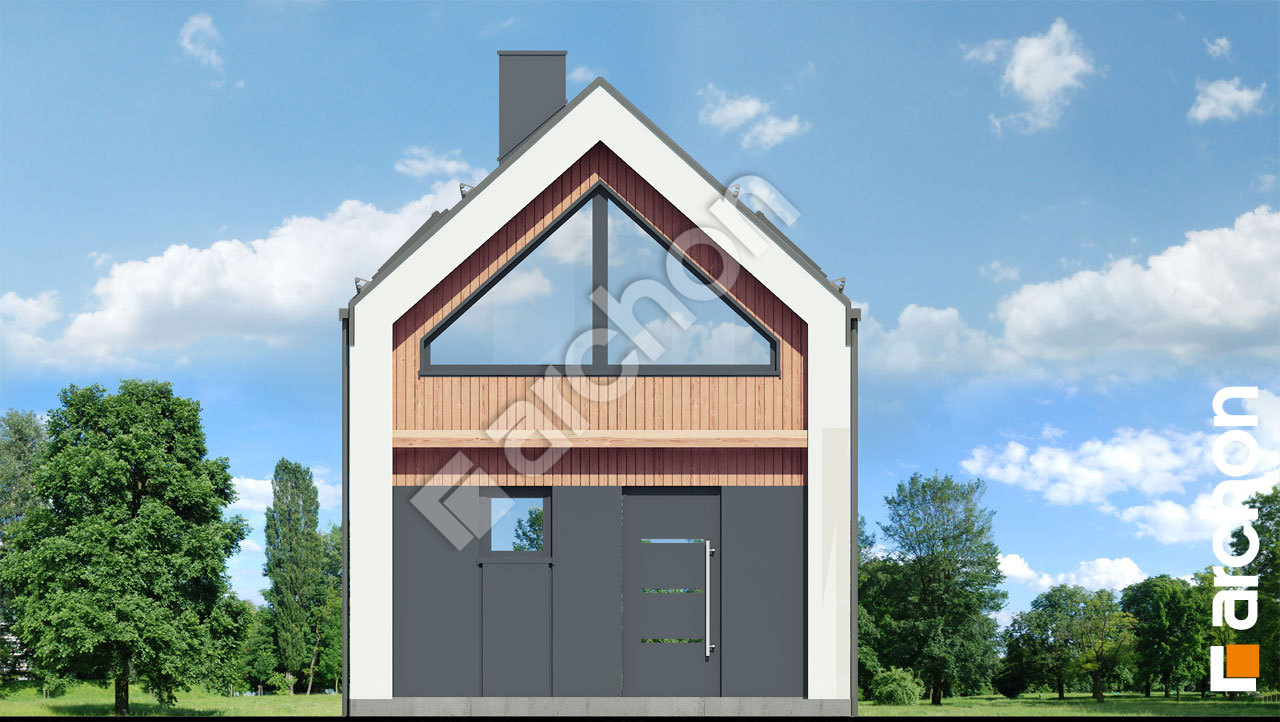

Pokaż lustrzane odbicie Elewacja frontowa projekt domek letniskowy w cienistkach 3 b157cc769a21143866c9d5e73a11838e  264 Elewacja frontowa

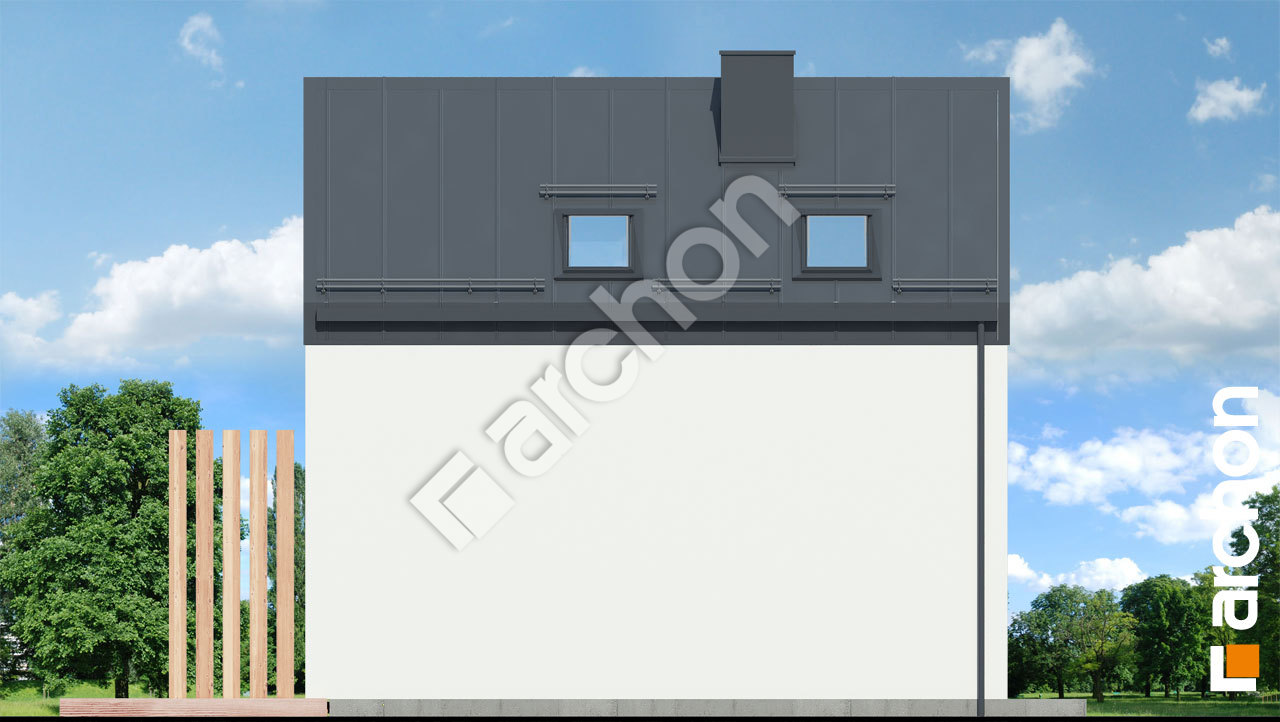

Elewacja boczna projekt domek letniskowy w cienistkach 3 e90a086ac611d8fa09fc70fcce8d7463  265 Elewacja boczna

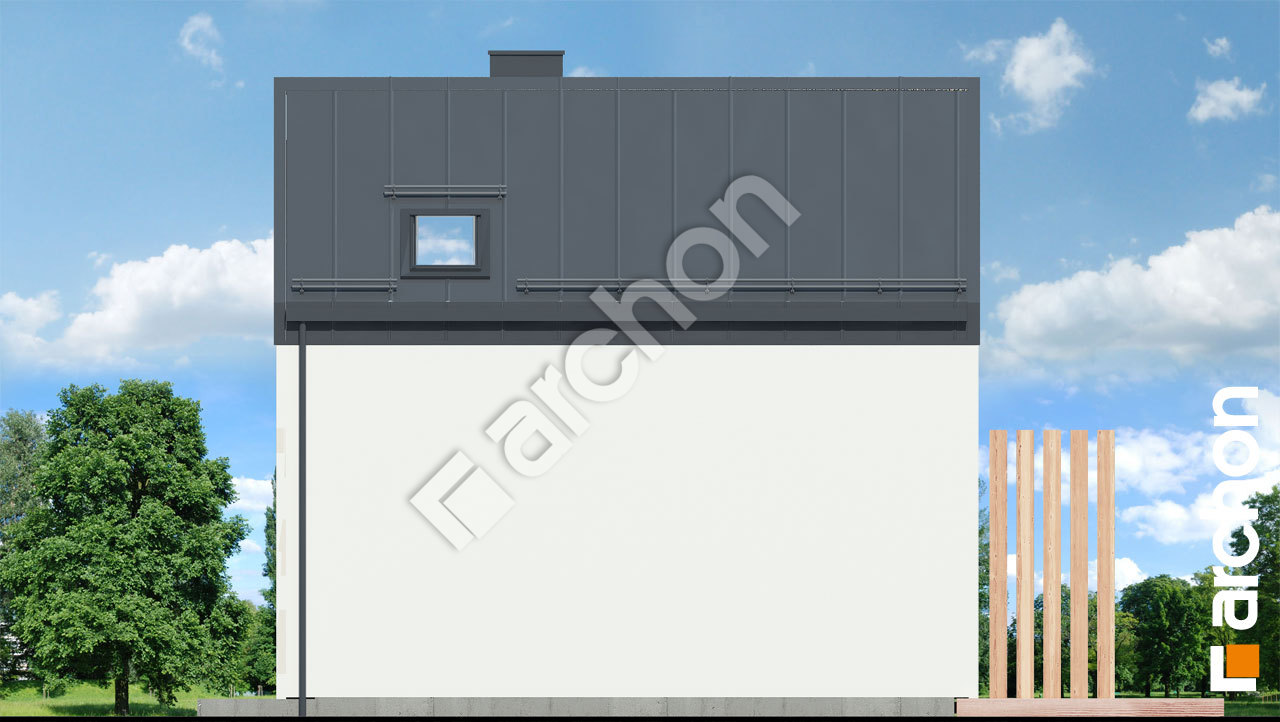

Elewacja boczna projekt domek letniskowy w cienistkach 3 7695e531f4c49e41e7fed494e3444686  266 Elewacja boczna

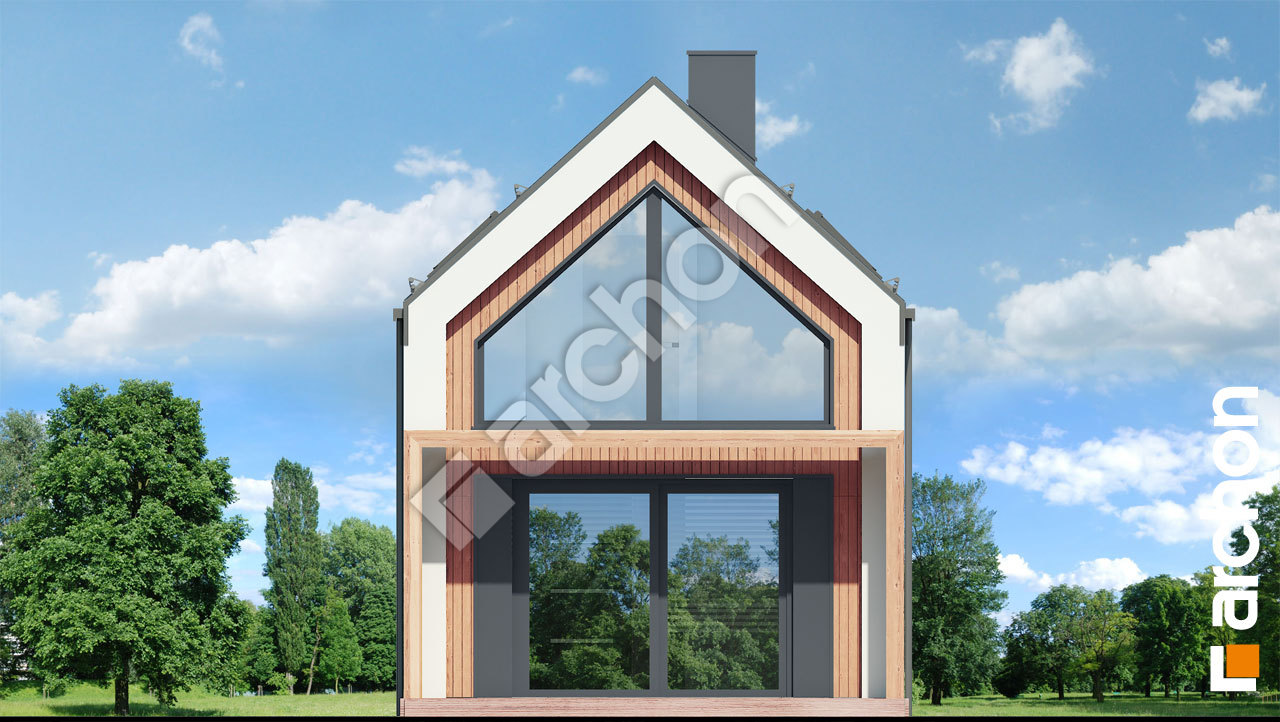

Elewacja ogrodowa projekt domek letniskowy w cienistkach 3 f874f161a504994be0ad3ae86aecf5f1  267 Elewacja ogrodowa

Nowoczesny domek letniskowy z poddaszem użytkowym o efektownej bryle i funkcjonalnym wnętrzu. Znakomita propozycja dla osób, które marzą, by stworzyć zaciszny azyl na urlop oraz wakacje w ulubionym otoczeniu przyrody. Budynek zwraca uwagę formą w stylu nowoczesnej stodoły oraz zachwyca okazałymi przeszkleniami, które nie tylko zapewniają doskonałe doświetlenie wnętrza, ale także pozwalają podziwiać krajobraz w szerokich kadrach. Strefa wejściowa domku została w praktyczny sposób osłonięta podcieniem, a na tarasie z pergolą można zaaranżować atrakcyjną strefę relaksu. Parter w prezentowanym projekcie pełni funkcję ustawnej części dziennej dla użytkowników, którą tworzy salon z aneksem kuchennym i częścią jadalnianą. Układ parteru uzupełnia łazienka z prysznicem, znajdująca się w pobliżu wejścia. Na poddaszu zaprojektowano sypialnię rodziców oraz ustawny pokój dla dwóch osób. „Domek letniskowy w cienistkach 3” należy do kategorii: projekty małych domów, projekty domów na wąską działkę, projekty domów nowoczesnych. W kolekcji posiadany inne wersje projektów m.in.: „Domek letniskowy w cienistkach 2” z antresolą.
