Projekt garażu
Garaż 2-stanowiskowy G25

590,00 zł
projekt Garaż 2-stanowiskowy G25 widok 1
projekt Garaż 2-stanowiskowy G25 widok 1
projekt Garaż 2-stanowiskowy G25 lustrzane odbicie 1
projekt Garaż 2-stanowiskowy G25 lustrzane odbicie 1
projekt Garaż 2-stanowiskowy G25 widok 1
projekt Garaż 2-stanowiskowy G25 lustrzane odbicie 1

Powierzchnia garażu:

49,31 m2
  • Garaż

Cena projektu:

590,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Garażu 2-stanowiskowy G25

Powierzchnie i wymiary

Powierzchnia garażu 49,31 m2
Powierzchnia zabudowy 60,43 m2
Powierzchnia podłóg 49,31 m2
Powierzchnia całkowita 60,43 m2
Kubatura 243,93 m3
Wysokość budynku 5,24 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 5 cm, tynk
- dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna

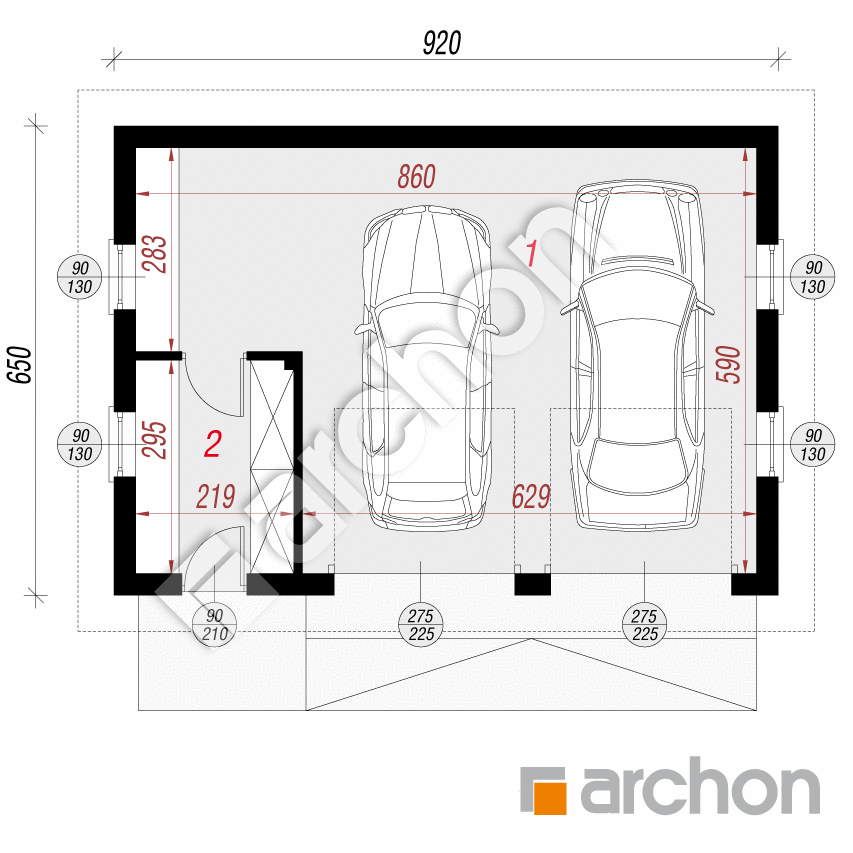

Parter

projekt Garaż 2-stanowiskowy G25 rzut parteru
PARTER 49,31
1. Garaż 43,06
2. Pom. gospodarcze 6,25

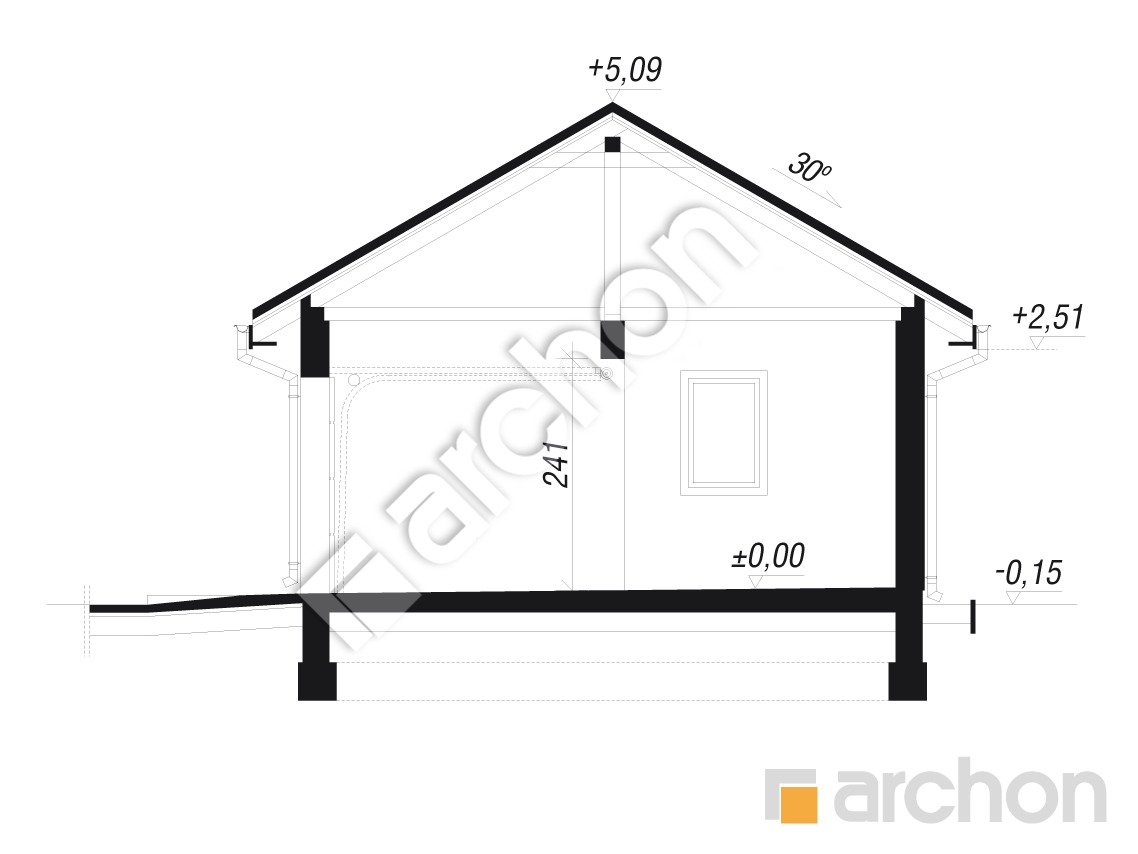

Przekrój

projekt Garaż 2-stanowiskowy G25 przekroj budynku

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

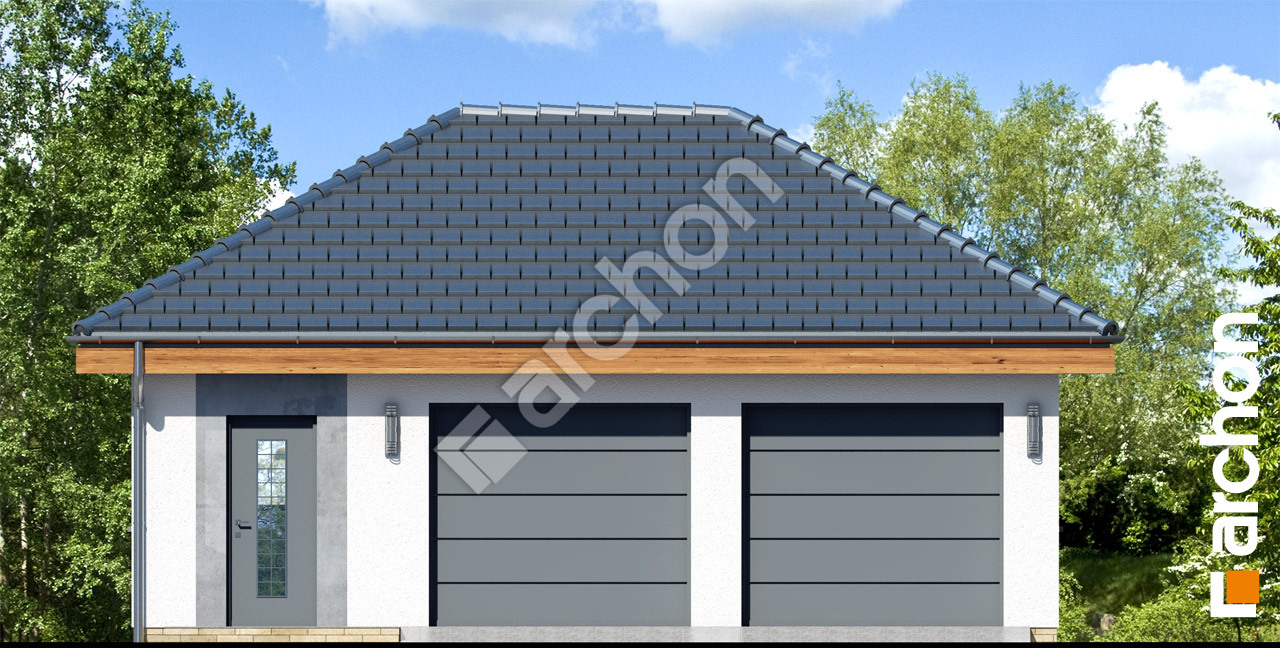

Elewacja frontowa projekt garaz 2 stanowiskowy g25  264 Elewacja frontowa

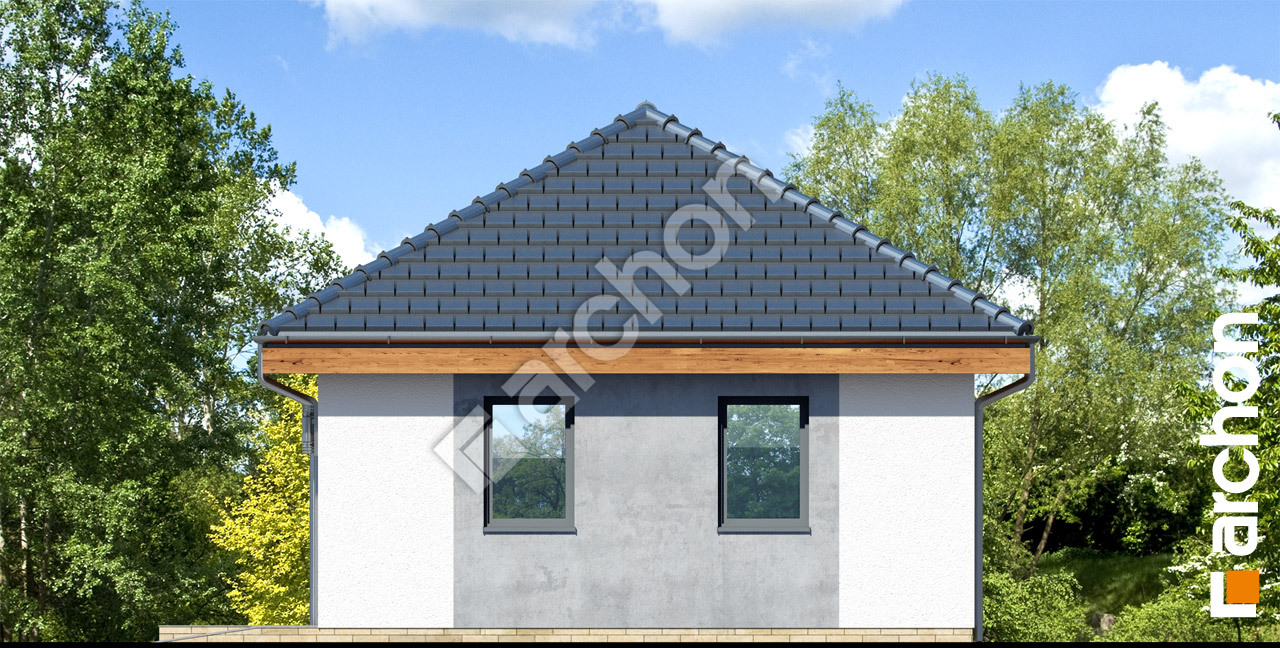

Elewacja boczna projekt garaz 2 stanowiskowy g25  265 Elewacja boczna

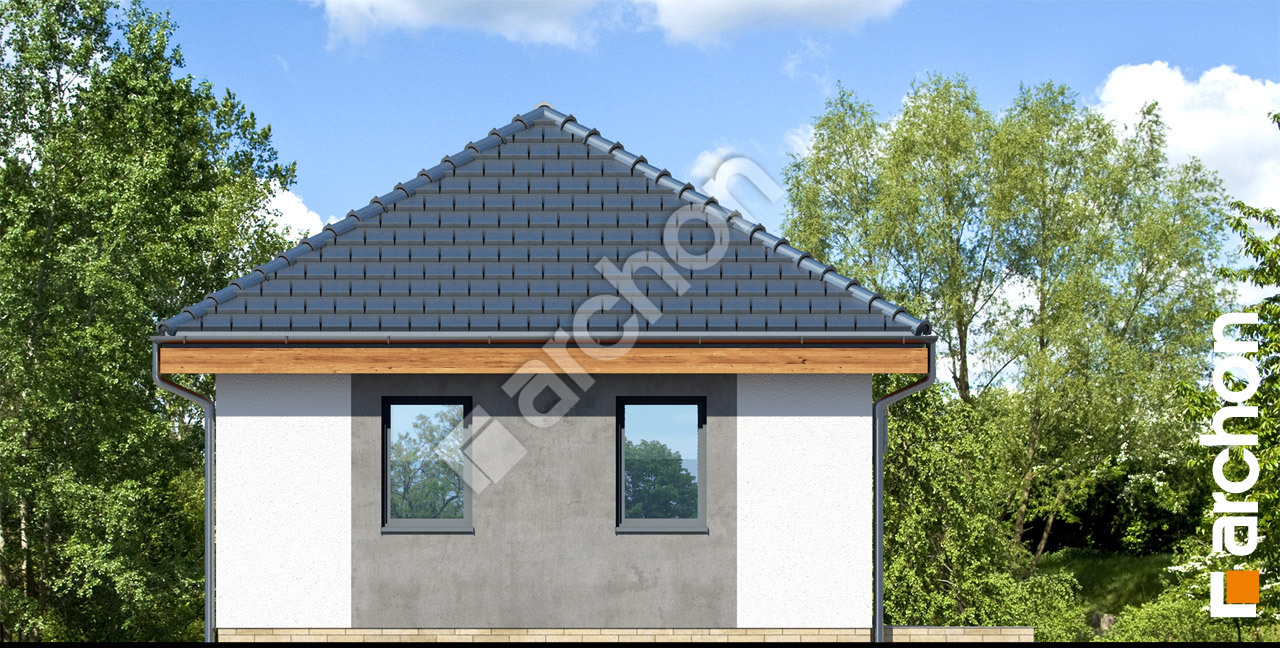

Elewacja boczna projekt garaz 2 stanowiskowy g25  266 Elewacja boczna

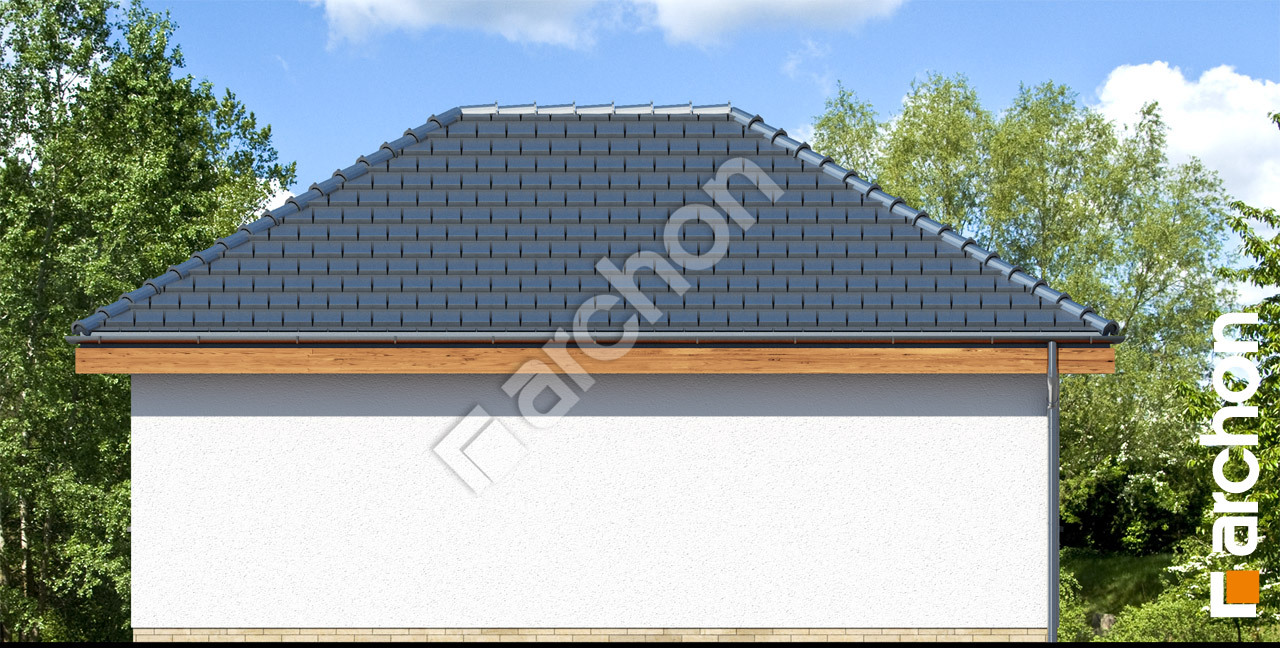

Elewacja ogrodowa projekt garaz 2 stanowiskowy g25  267 Elewacja ogrodowa
