Projekt garażu
Garaż 2-stanowiskowy G26

990,00 zł
projekt Garaż 2-stanowiskowy G26 widok 1
projekt Garaż 2-stanowiskowy G26 widok 1
projekt Garaż 2-stanowiskowy G26 lustrzane odbicie 1
projekt Garaż 2-stanowiskowy G26 lustrzane odbicie 1
projekt Garaż 2-stanowiskowy G26 widok 1
projekt Garaż 2-stanowiskowy G26 lustrzane odbicie 1

Powierzchnia garażu:

92,46 m2
  • Garaż

Cena projektu:

990,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki

Dane projektu Garażu 2-stanowiskowy G26

Powierzchnie i wymiary

Powierzchnia garażu 92,46 m2
Powierzchnia zabudowy 70,68 m2
Powierzchnia podłóg 104,79 m2
Powierzchnia całkowita 141,36 m2
Kubatura 409,14 m3
Wysokość budynku 7,21 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 125 cm
- dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: gazowy

Dodatkowe Informacje

Na poddaszu przewidziano przestrzeń do wykorzystania na cele mieszkalne lub rekreacyjne. Dodatkowo projekt zawiera instalację gazową.

Adaptacja

Zapytaj o adaptację
projektu Garażu 2-stanowiskowy G26.


Parter

projekt Garaż 2-stanowiskowy G26 rzut parteru
PARTER 49,31 (52,20)
1. Pom. gospodarcze 6,96
2. Korytarz 3,81 (6,70)
3. Garaż 38,54

Poddasze

projekt Garaż 2-stanowiskowy G26 rzut poddasza
PODDASZE 43,15 (52,59)
1. Hol i schody 6,59 (6,59)
2. Pom. rekreacyjne 31,71 (39,54)
3. Łazienka 4,85 (6,46)

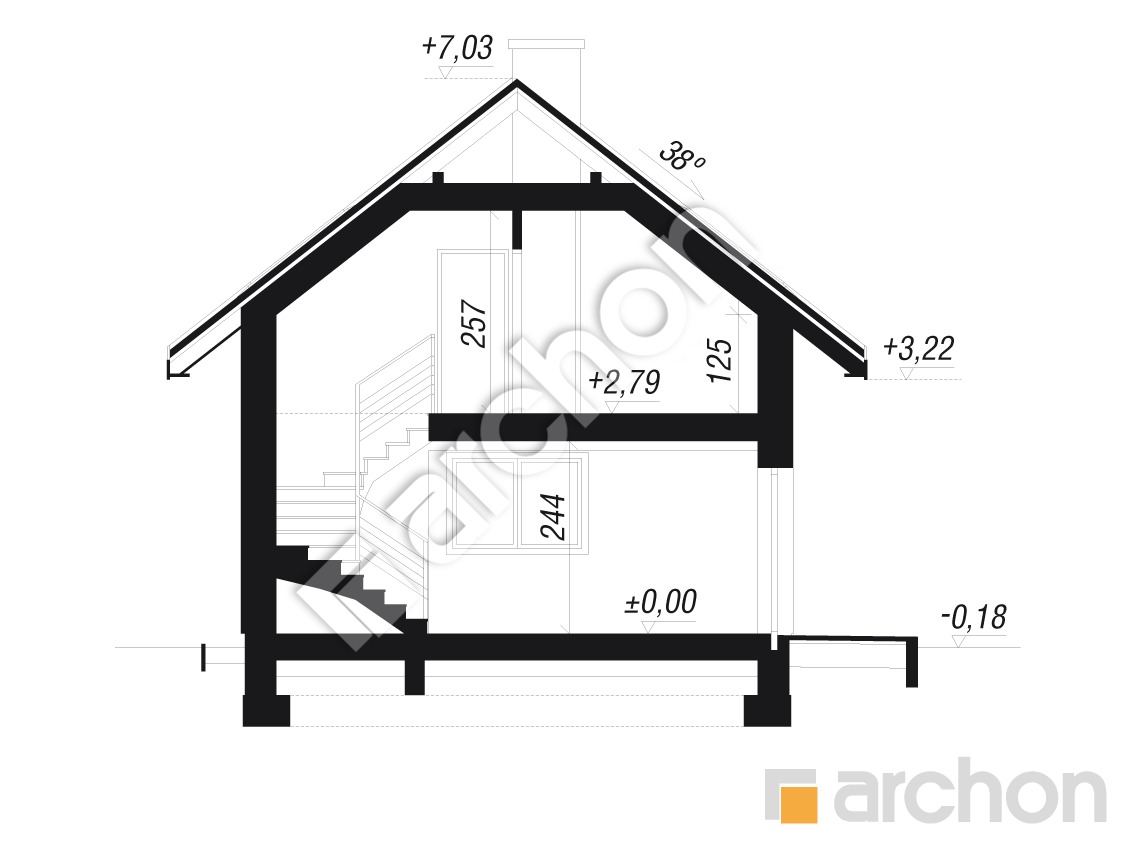

Przekrój

projekt Garaż 2-stanowiskowy G26 przekroj budynku

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

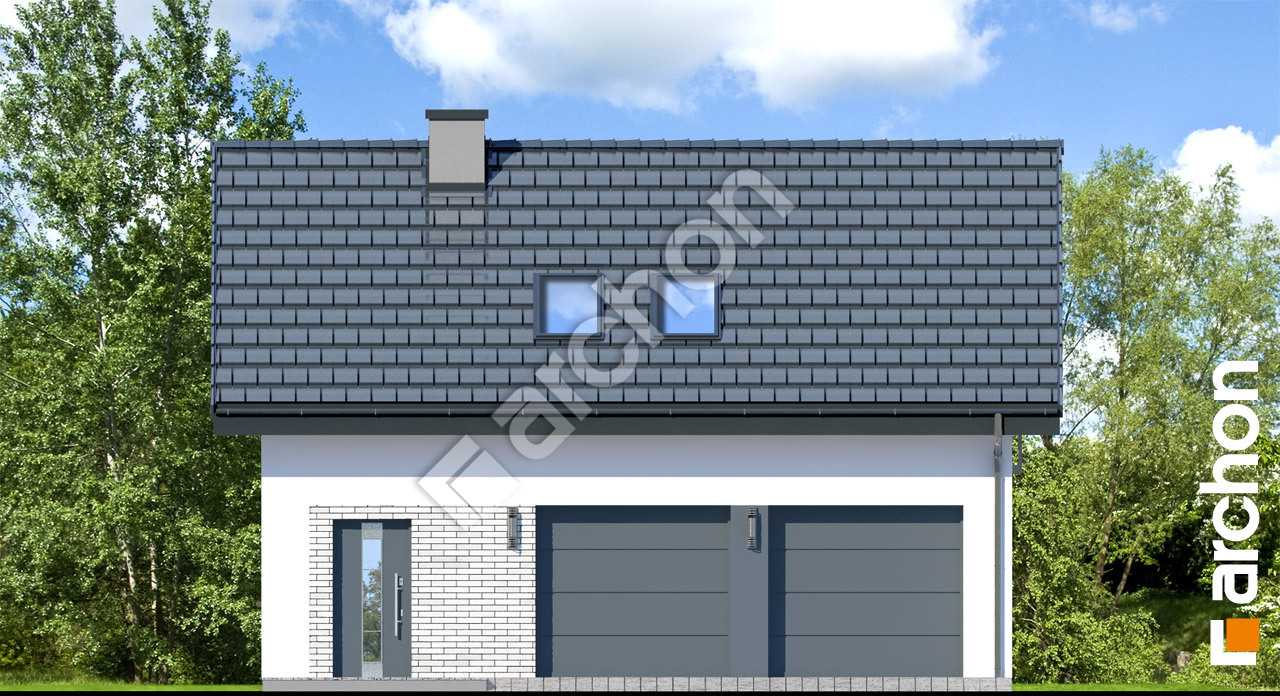

Elewacja frontowa projekt garaz 2 stanowiskowy g26  264 Elewacja frontowa

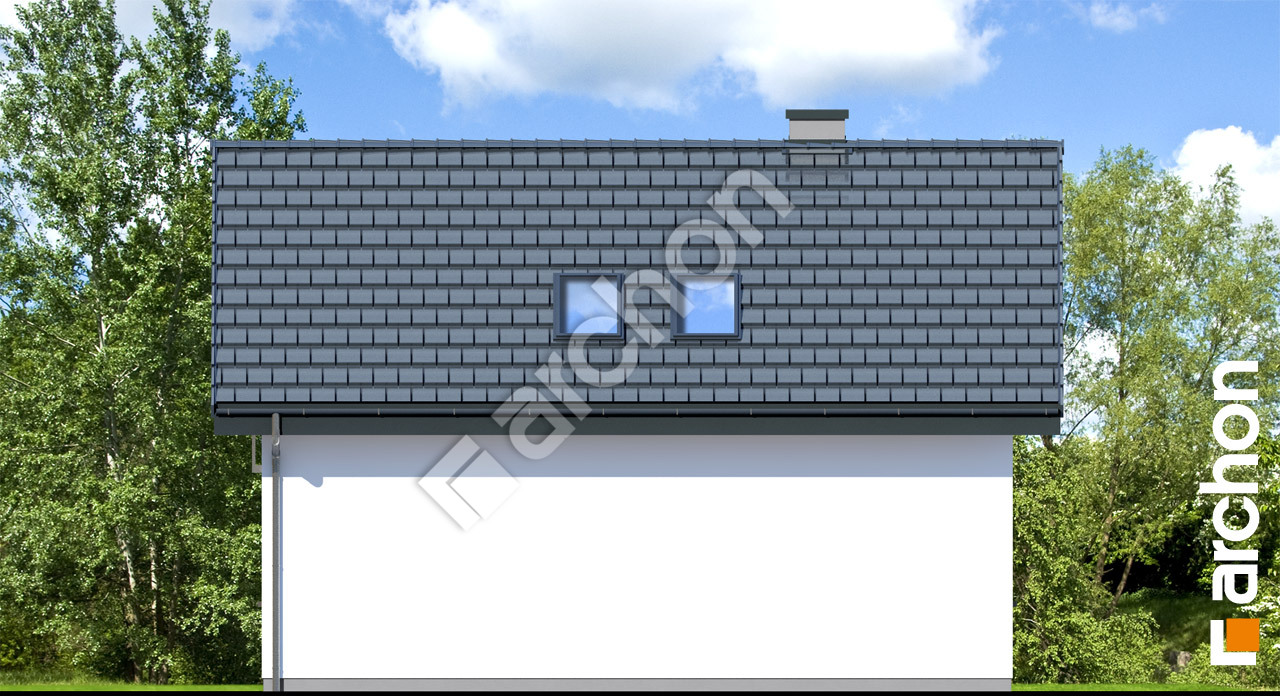

Elewacja boczna projekt garaz 2 stanowiskowy g26  265 Elewacja boczna

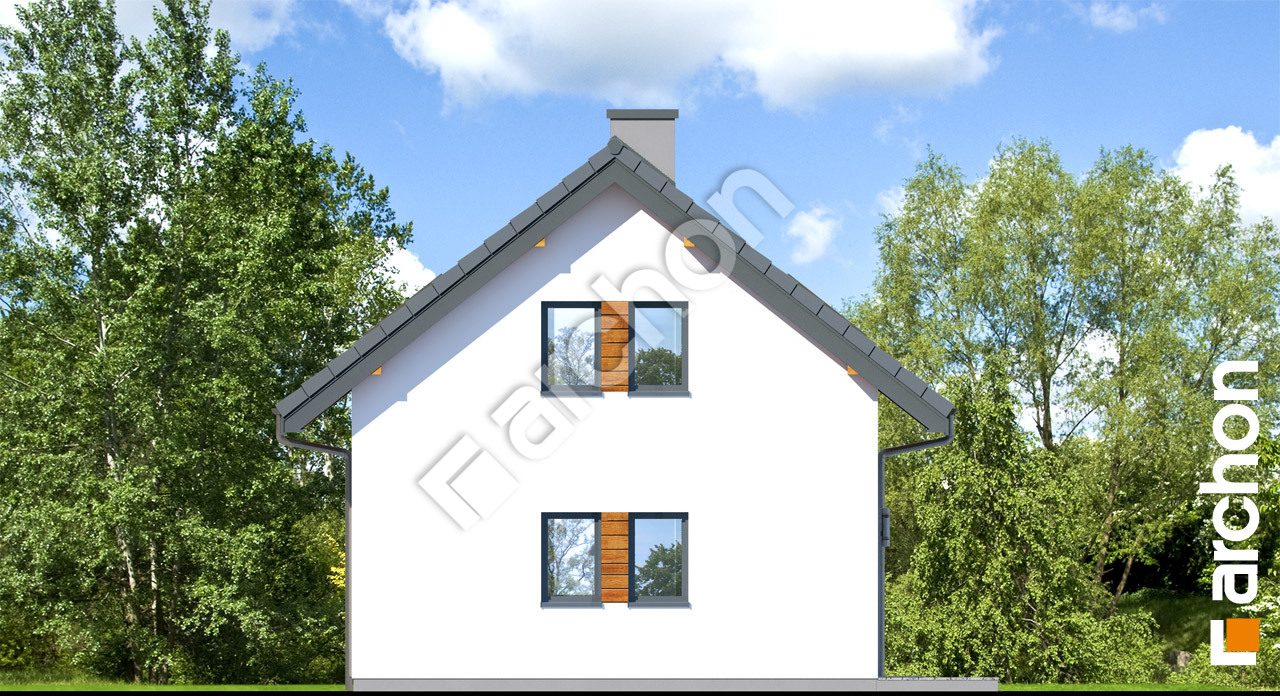

Elewacja boczna projekt garaz 2 stanowiskowy g26  266 Elewacja boczna

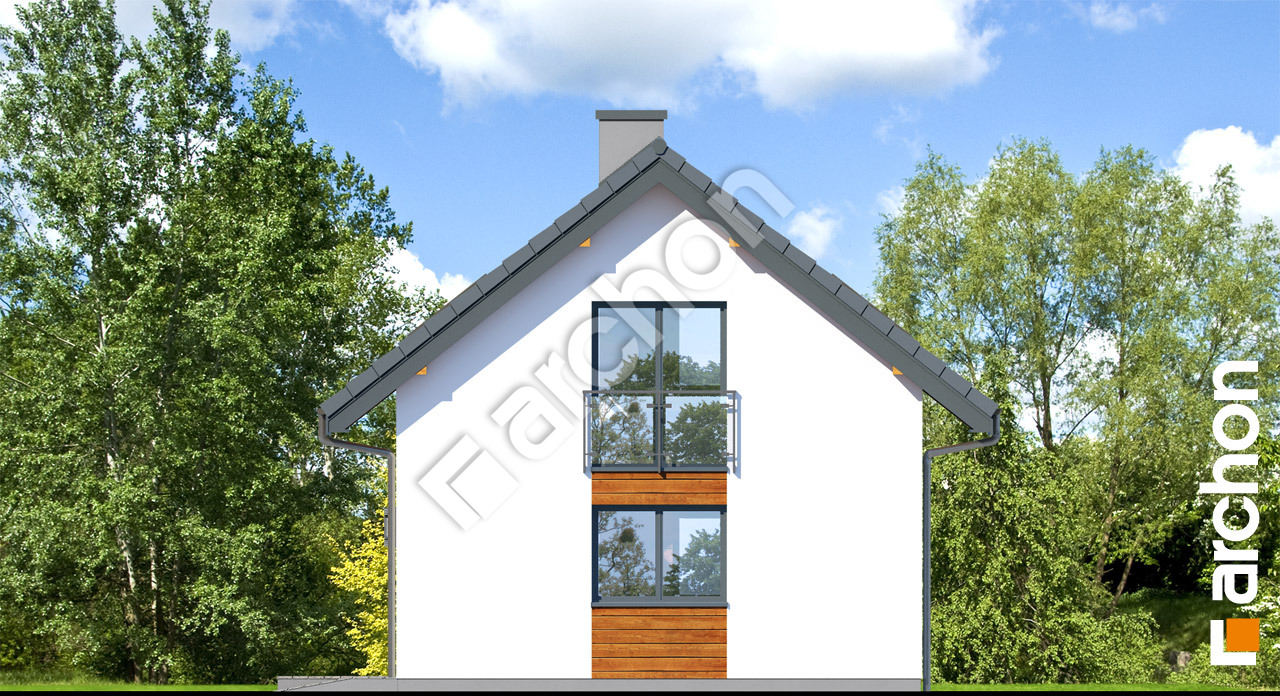

Elewacja ogrodowa projekt garaz 2 stanowiskowy g26  267 Elewacja ogrodowa
