Projekt garażu Garaż 2-stanowiskowy G27

840 zł
(682,93 zł netto)
Garaż
Cena projektu:
840 zł (682,93 zł netto)
  DO KOSZYKA
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Dane projektu Garażu 2-stanowiskowy G27

Powierzchnie i wymiary

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 5 cm, tynk
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna
wentylacja: grawitacyjna

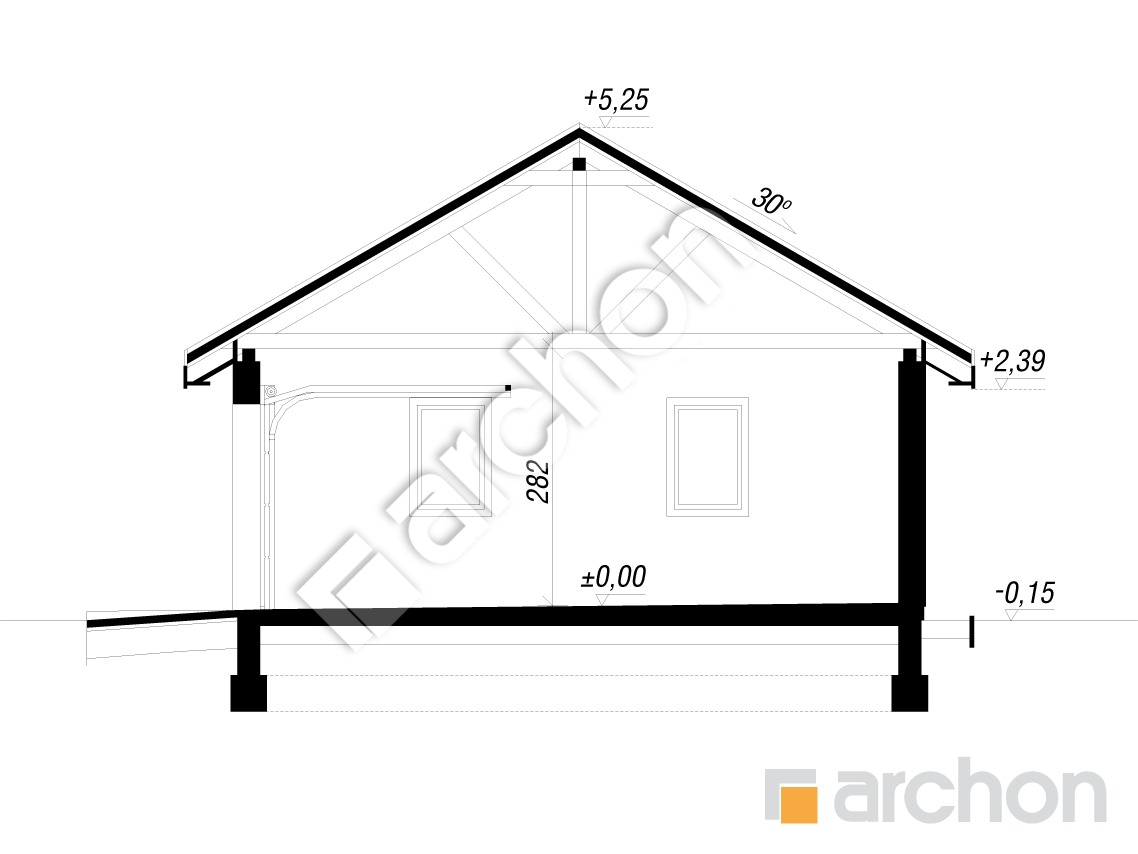

Przekrój

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

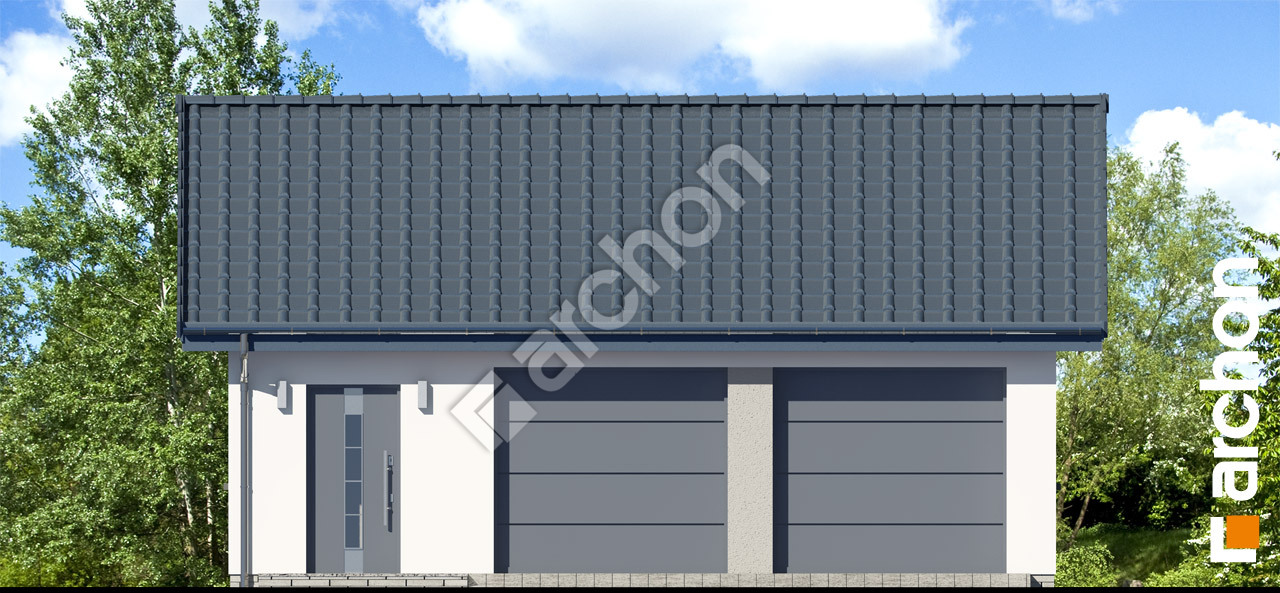

zobacz lustrzane odbicie Elewacja frontowa projekt garaz 2 stanowiskowy g27 6289d749c90a784bf9faf2e4915d3b7a  264 Elewacja frontowa

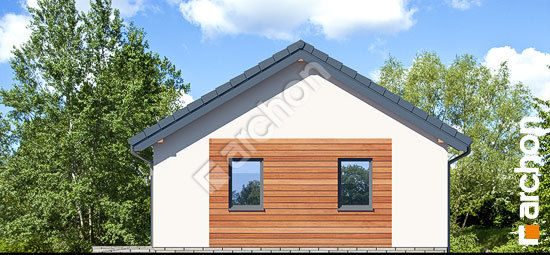

Elewacja boczna projekt garaz 2 stanowiskowy g27 1ef197fdf44b850f6dfb9584690f2b8d  265 Elewacja boczna

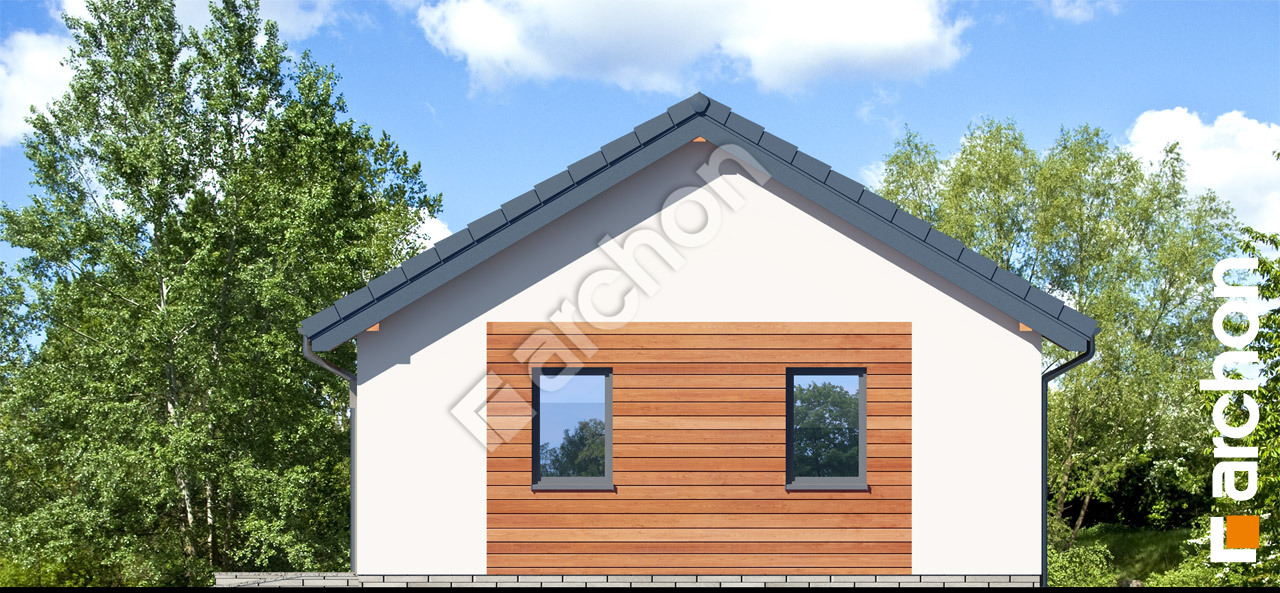

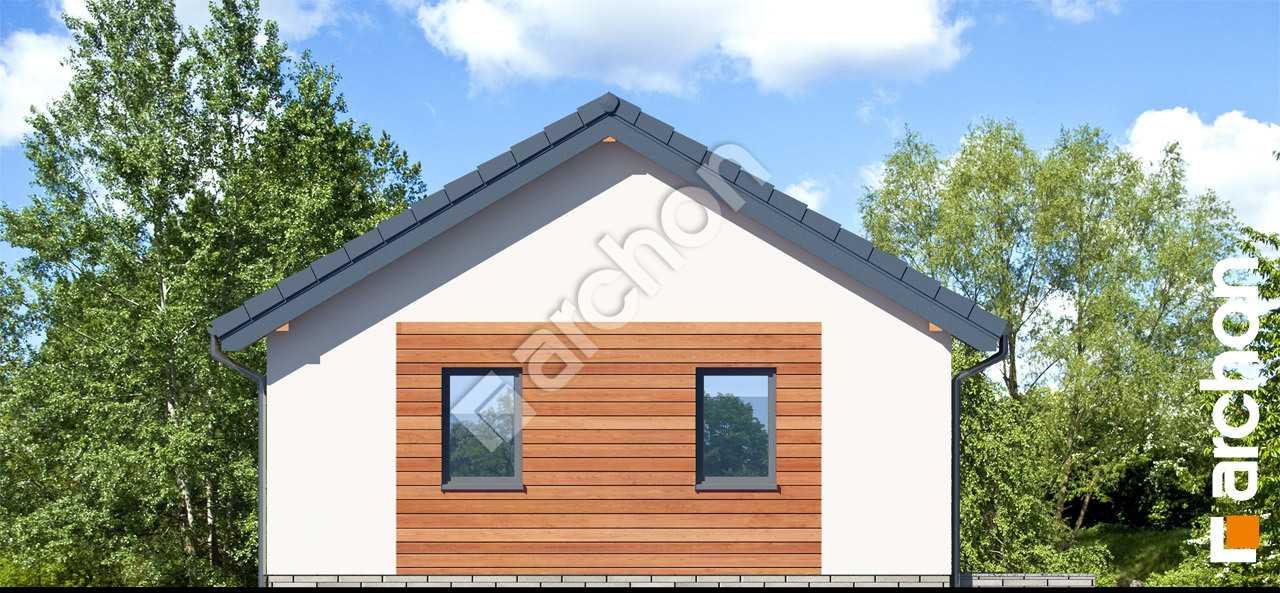

Elewacja boczna projekt garaz 2 stanowiskowy g27 af1638aa08e44e20c0df7073df9cd777  266 Elewacja boczna

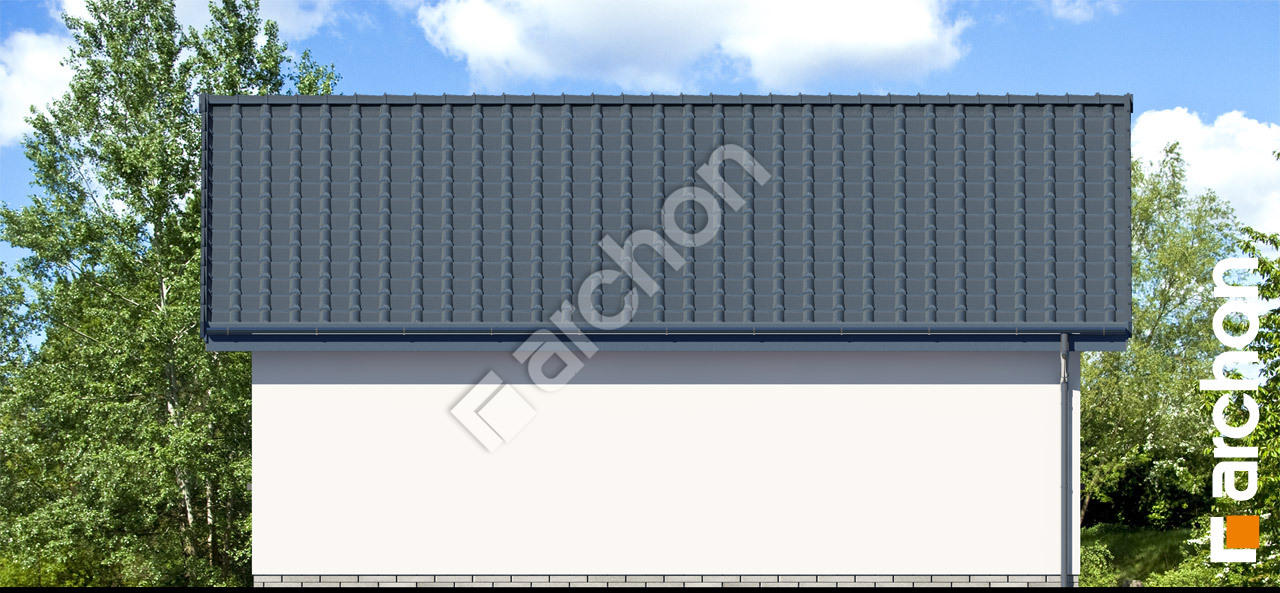

Elewacja ogrodowa projekt garaz 2 stanowiskowy g27 22ac5210c316b09bba2383a4c3d62dd7  267 Elewacja ogrodowa

Parterowy garaż dwustanowiskowy o zwartej bryle, przekrytej dwuspadowym dachem. Dzięki zastosowaniu prostych rozwiązań konstrukcyjnych budowa garażu przebiegnie sprawnie. Budynek wyróżnia się nowoczesnym wyglądem i elegancką aranżacją elewacji. Do wykończenia zastosowano jasny tynk, który urozmaicono naturalną okładziną. Na przedniej ścianie garażu zaprojektowano dwie bramy, zapewniając wygodny wjazd do środka, w projekcie przewidziano również dodatkowe drzwi wejściowe. Wnętrze garażu to jedno, duże pomieszczenie, naturalnie doświetlone, okna umieszczono na bocznych ścianach budynku. Oprócz dwóch samochodów w garażu można również swobodnie przechowywać narzędzia ogrodnicze czy sprzęty sportowe, jest także miejsce na praktyczne szafki, które można przeznaczyć na zamienne opony oraz inne samochodowe akcesoria.
