Projekt garażu Garaż 2-stanowiskowy G6a

1 010 zł
(821,14 zł netto)
Garaż
Cena projektu:
1 010 zł (821,14 zł netto)
  DO KOSZYKA
Projekt dostępny od ręki
Wysyłka w 1-3 dni robocze
Darmowa dostawa
Wymiana do 90 dni, zwrot do 30 dni

procent
PROJEKT GARAŻU 50% TANIEJ!
przy zakupie z projektem domu

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PARTER
45,50 (47,68)
1. Garaż 35,52
2. Pom. gospodarcze 9,98 (12,06)
Pokaż powierzchnie pomieszczeń
Pokaż lustrzane odbicie
PODDASZE
21,90 (49,20)
1. Schody 2,80 (2,80)
2. Pom. gospodarcze 19,10 (46,40)

Dane projektu Garażu 2-stanowiskowy G6a

Powierzchnie i wymiary

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, tynk
strop: płyta żelbetowa
dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
wentylacja: grawitacyjna

Przekrój

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

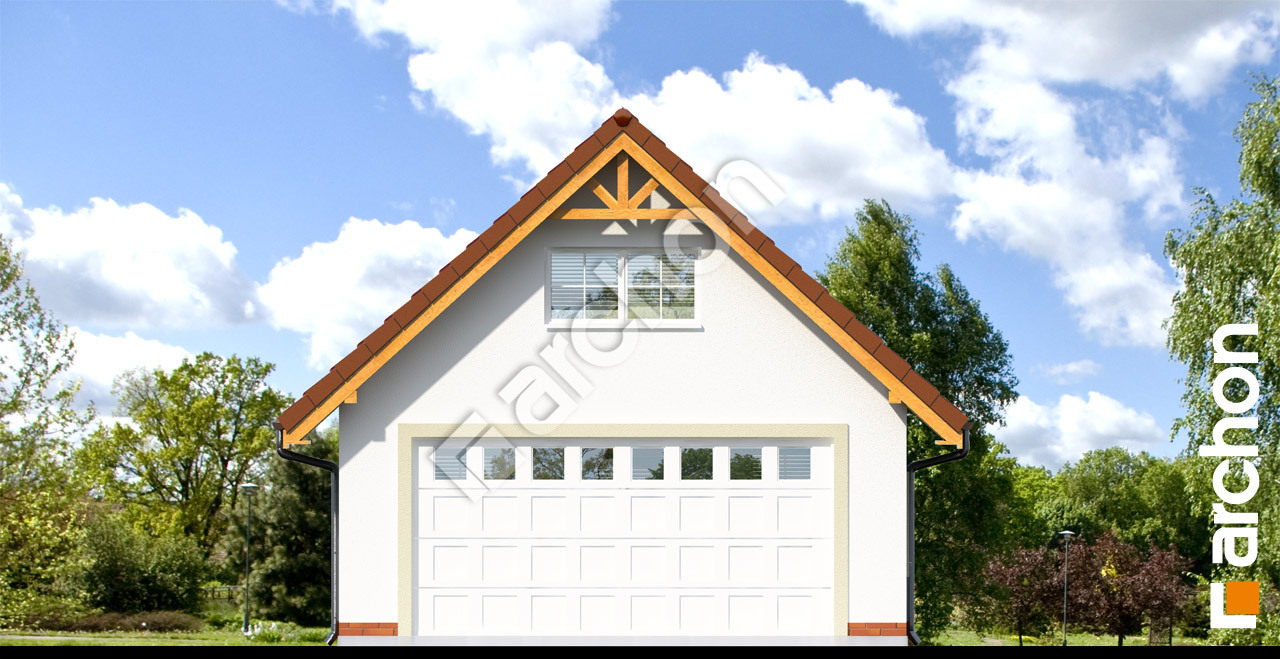

Pokaż lustrzane odbicie Elewacja frontowa projekt garaz 2 stanowiskowy g6a 1515225ee01c955e9291ecd771c62d36  264 Elewacja frontowa

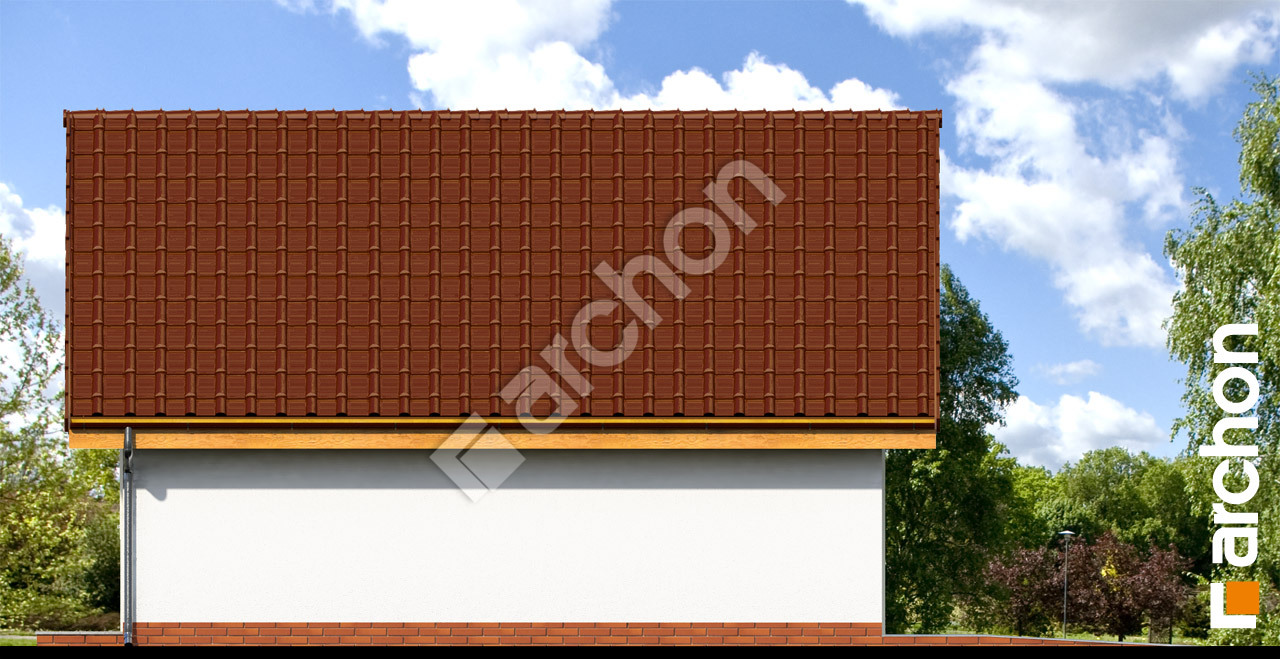

Elewacja boczna projekt garaz 2 stanowiskowy g6a 59ccf491c82862541d99fd9897e54965  265 Elewacja boczna

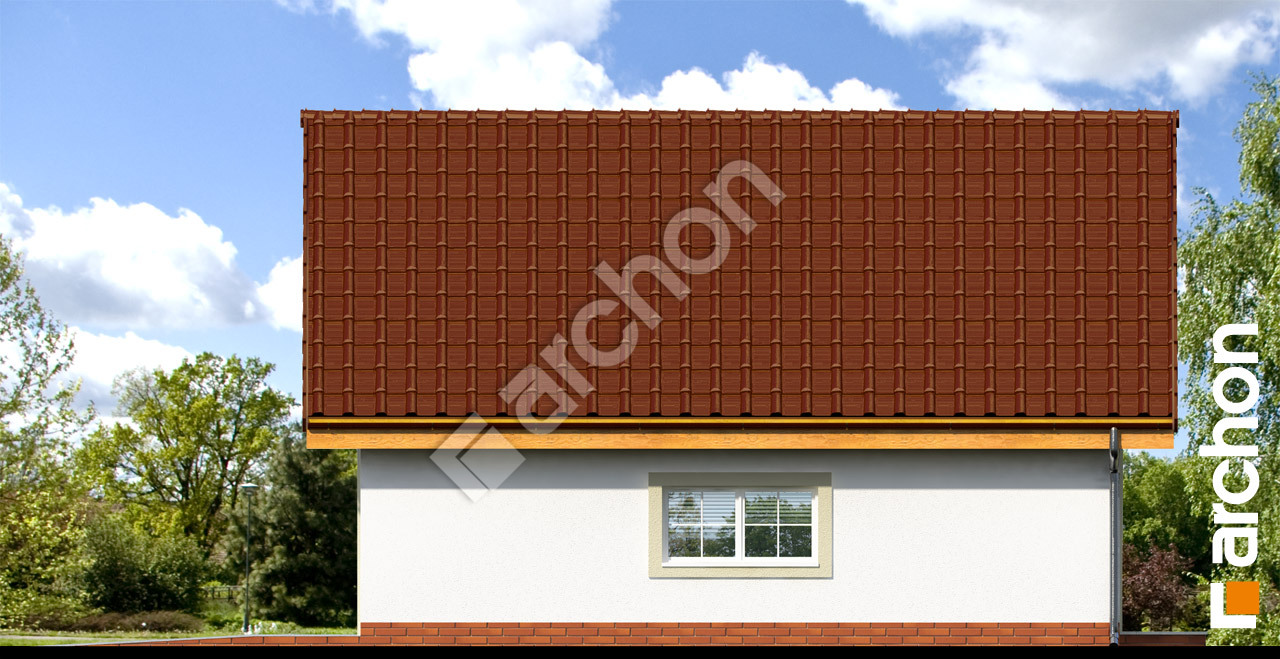

Elewacja boczna projekt garaz 2 stanowiskowy g6a 392c431cc30cea5c1eba461eeef2fcc5  266 Elewacja boczna

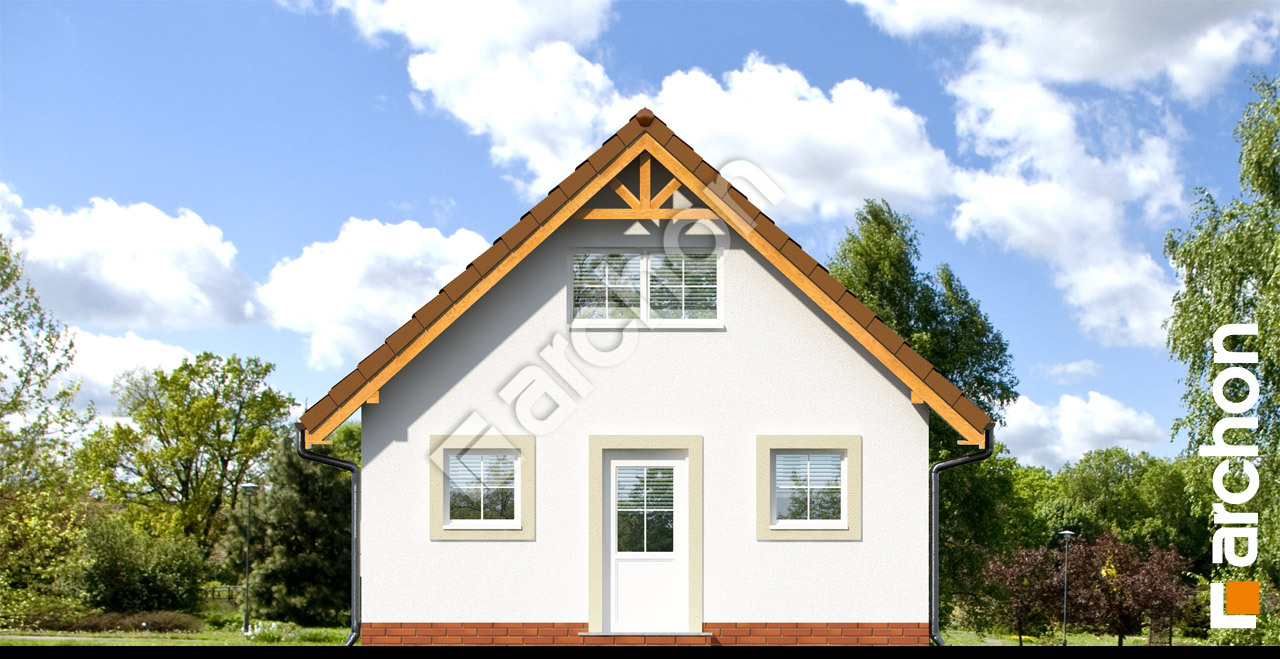

Elewacja ogrodowa projekt garaz 2 stanowiskowy g6a d82f4d7b7a59de717fe448ea645012ec  267 Elewacja ogrodowa

Projekt wolno stojącego garażu dwustanowiskowgo, który jest budynkiem z poddaszem użytkowym i oprócz obszernej części garażowej posiada również dwa pomieszczenia gospodarcze. Garaż jest prosty, przekryty dwuspadowym dachem, co pozwoli na jego sprawną realizację. Sposób wykończenia elewacji odpowiada klasycznej stylistyce i będzie idealnym uzupełnieniem tego typu zabudowy. Kolor ceramicznej dachówki tworzy z jasnym tynkiem elewacyjnym ciekawą kompozycję. Wygodne parkowanie samochodów zapewnia szeroka, podwójna brama wjazdowa, zaprojektowana na przedniej ścianie budynku. Z części garażowej dostępne jest mniejsze pomieszczenie gospodarcze, do którego można także wejść bezpośrednio z zewnątrz, drzwi zaprojektowano na elewacji ogrodowej. Idealnie nadaje się do przechowywania zapasowych opon, innych akcesoriów samochodowych i narzędzi ogrodniczych. Zarówno garaż, jak i pomieszczenie zostały dobrze doświetlone światłem dziennym. Na poddaszu przewidziano drugie, obszerne, naturalnie doświetlone pomieszczenie gospodarcze, oferujące dodatkową powierzchnię do przechowywania.
