Projekt wiaty
Wiata garażowa W3

projekt Wiata garażowa W3 widok 1
projekt Wiata garażowa W3 widok 1

PARTER 50,73
1. Pom. gospodarcze 19,24
2. Garaż 30,88

Dane projektu Wiaty garażowej W3

Powierzchnie i wymiary

Powierzchnia netto 47,95 m2
Powierzchnia zabudowy 55,46 m2
Powierzchnia podłóg 47,95 m2
Powierzchnia całkowita 55,46 m2
Kubatura 210,59 m3
Wysokość budynku 4,48 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: szkielet drewniany, okładzina drewniana
- dach: dwuspadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna

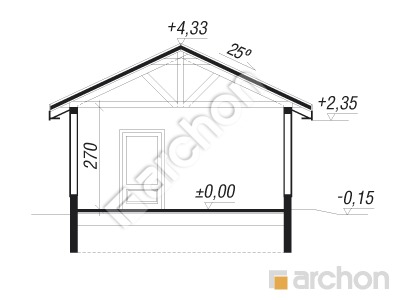

Przekrój

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Elewacja frontowa projekt wiata garazowa w3  264 Elewacja frontowa
Elewacja boczna projekt wiata garazowa w3  265 Elewacja boczna
Elewacja boczna projekt wiata garazowa w3  266 Elewacja boczna
Elewacja ogrodowa projekt wiata garazowa w3  267 Elewacja ogrodowa
