Projekt domu Dom na polanie 3 (P)

Projekt domu ARCHON+
3 180,00 zł 2 930,00 zł

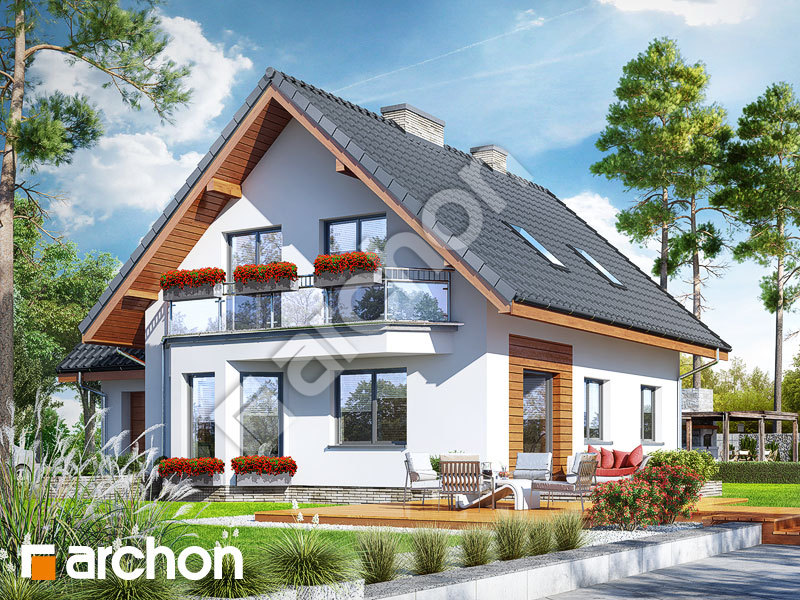

projekt Dom na polanie 3 (P) widok 1
projekt Dom na polanie 3 (P) widok 1
projekt Dom na polanie 3 (P) widok 2
projekt Dom na polanie 3 (P) widok 2
projekt Dom na polanie 3 (P) lustrzane odbicie 1
projekt Dom na polanie 3 (P) lustrzane odbicie 1
projekt Dom na polanie 3 (P) lustrzane odbicie 2
projekt Dom na polanie 3 (P) lustrzane odbicie 2
projekt Dom na polanie 3 (P) widok 1
projekt Dom na polanie 3 (P) widok 2
projekt Dom na polanie 3 (P) lustrzane odbicie 1
projekt Dom na polanie 3 (P) lustrzane odbicie 2

Powierzchnia domu:

130,82 m2
  • + powierzchnia garażu
    18,78 m2
  • + powierzchnia piwnic
    101,07 m2
  • + powierzchnia strychu
    15,42 m2

Min. wymiary działki:

21,8 x 19,6 m
  • po adaptacji
    20,8 x 18,7 m
    (Szerokość: likwidacja okien w garażu i na strychu. Długość: likwidacja wykusza.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, jadalnia, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica, strych

Cena projektu:

3 180,00 zł 2 930,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu na polanie 3 (P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu, strychu, piwnic
130,82 m2
Powierzchnia garażu 18,78 m2
Powierzchnia piwnic 101,07 m2
Powierzchnia strychu 15,42 m2
Powierzchnia zabudowy 130,64 m2
Powierzchnia podłóg 295,45 m2
Powierzchnia całkowita 388,79 m2
Kubatura 1117,73 m3
Wysokość budynku 8,42 m
Minimalne wymiary działki 21,8 x 19,6 m
Minimalne wymiary po adaptacji 20,8 x 18,7 m
(Szerokość: likwidacja okien w garażu i na strychu. Długość: likwidacja wykusza.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 110 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 21,31 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 54,23 [kWh/(m2*rok)]
EP (gaz) 46,04 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 15,89 [kWh/(m2*rok)]
Uściany 0,145 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Piwnica

projekt Dom na polanie 3 (P) rzut piwnic
PIWNICA 101,07 (105,17)
1. Korytarz 10,40 (14,50)
2. Pom. gospodarcze 19,64
3. Kotłownia 19,98
4. Pralnia 11,58
5. Spiżarnia 4,08
6. Schody 5,89
7. Pom. gospodarcze 29,50

Parter

projekt Dom na polanie 3 (P) rzut parteru
PARTER 97,59
1. Wiatrołap 5,84
2. Hol 8,04
3. Salon 20,43
4. Jadalnia 8,05
5. Kuchnia 11,92
6. Gabinet 11,58
7. Łazienka 3,94
8. Schody 5,52
9. Pom. gospodarcze 3,49
10. Garaż 18,78

Poddasze

projekt Dom na polanie 3 (P) rzut poddasza
PODDASZE 67,43 (92,69)
1. Korytarz 8,01 (8,56)
2. Pokój 13,35 (16,78)
3. Pokój 12,80 (16,23)
4. Garderoba 2,09 (3,07)
5. Pokój 9,42 (12,09)
6. Łazienka 6,34 (6,34)
7. Strych 15,42 (29,62)

Przekrój

projekt Dom na polanie 3 (P) przekroj budynku

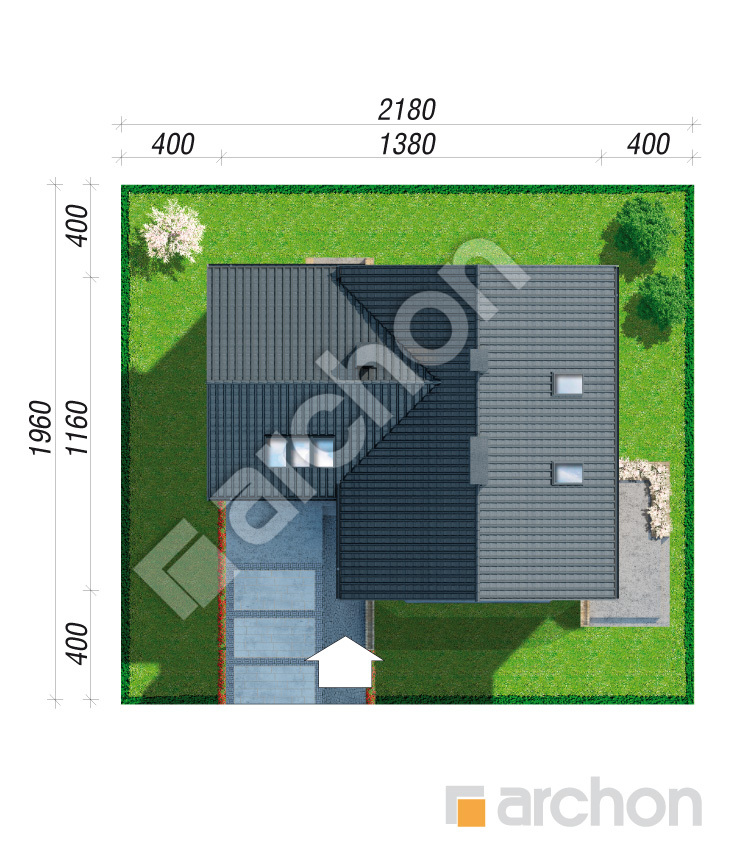

Obrys

polnoc
projekt Dom na polanie 3 (P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

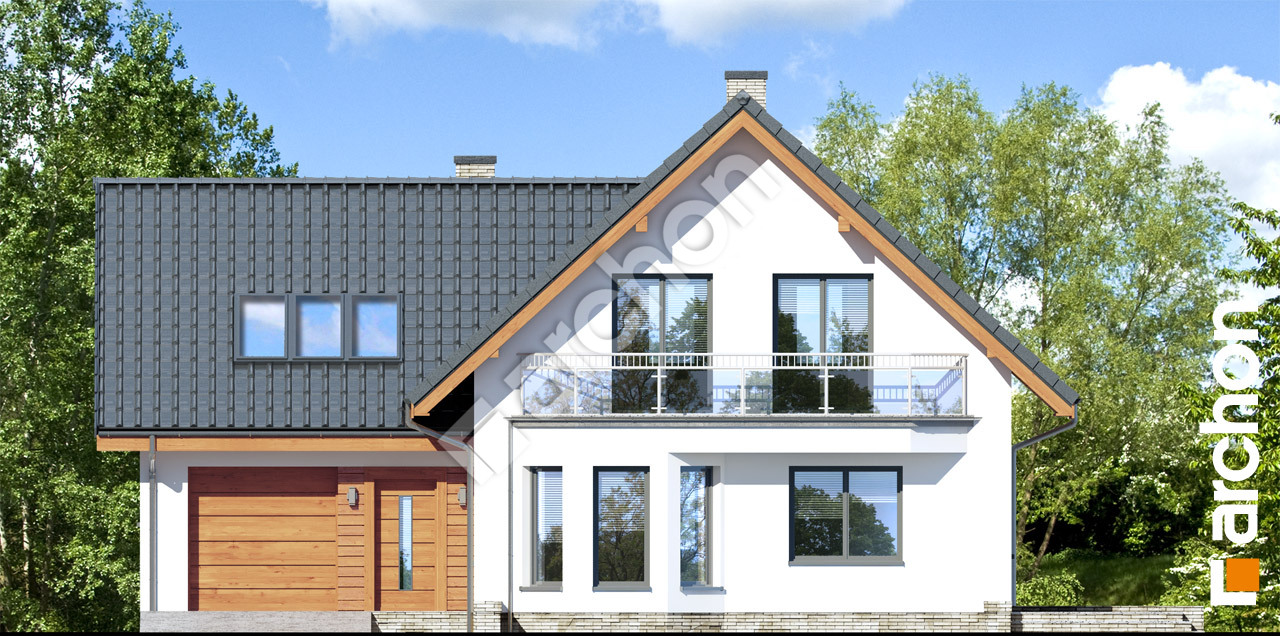

Elewacja frontowa projekt dom na polanie 3 p  264 Elewacja frontowa

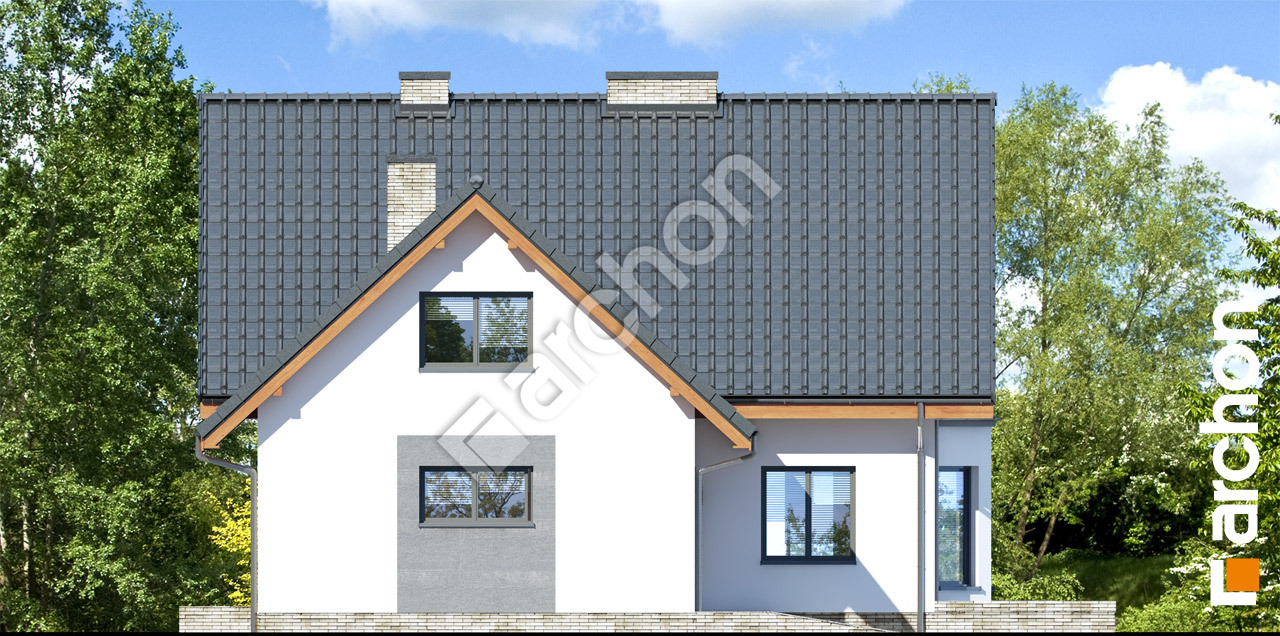

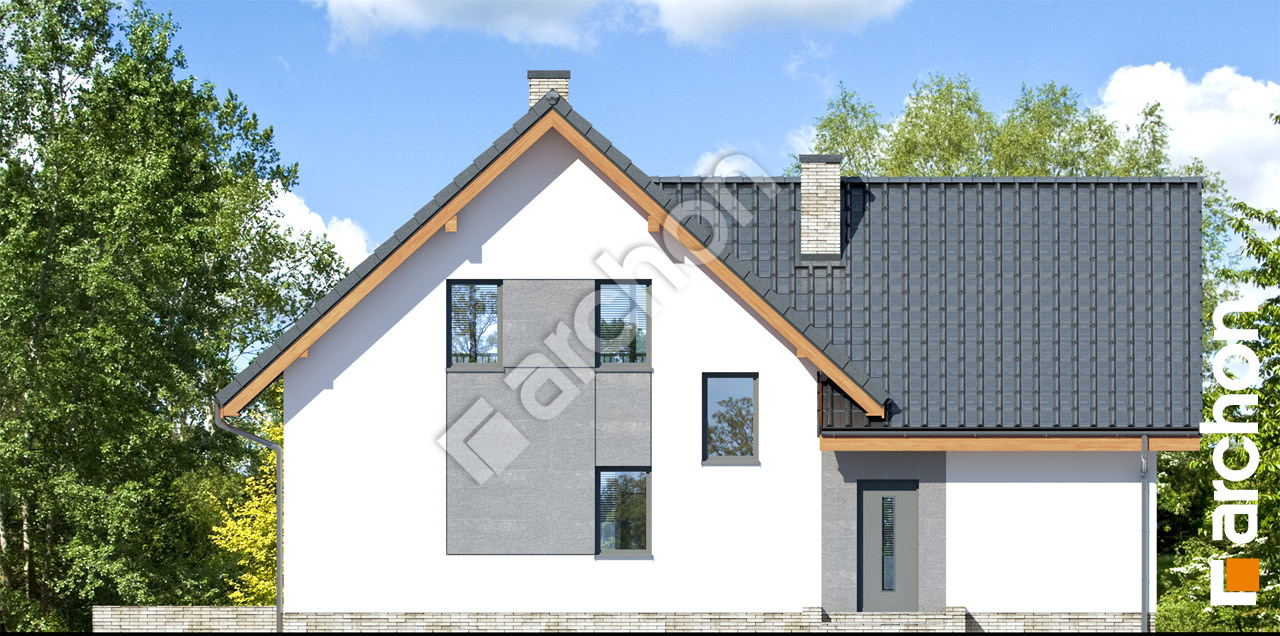

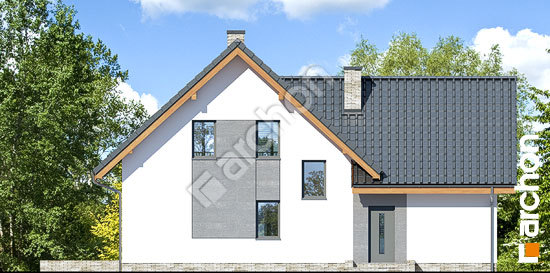

Elewacja boczna projekt dom na polanie 3 p  265 Elewacja boczna
Elewacja boczna projekt dom na polanie 3 p  266 Elewacja boczna

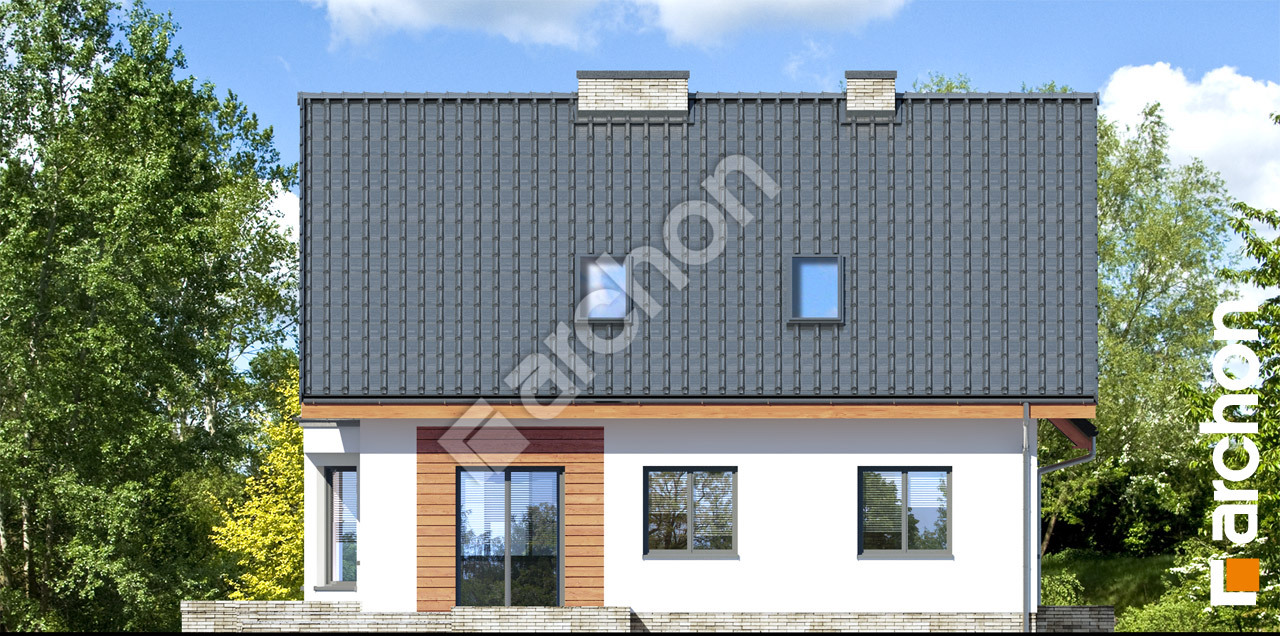

Elewacja ogrodowa projekt dom na polanie 3 p  267 Elewacja ogrodowa

Niezwykle funkcjonalny projekt domu, którego starannie przemyślany układ wewnętrzny zapewni komfortowe warunki mieszkania każdej rodzinie. Wykończenie elewacji bazuje na eleganckim połączeniu jasnego tynku, drewnianych okładzin i ciemnej dachówki. Liczne przeszklenia optycznie powiększają wnętrza oraz naturalnie je doświetlają, jednocześnie łącząc dom z otaczającym go ogrodem. Lokalizacja tarasu i układ pomieszczeń sprawia, że projekt ten doskonale wpisuje się w działki z wejściem od południa.
W piwnicach domu mieści się obszerna strefa gospodarcza. Znajdziemy tutaj kotłownię na paliwo stałe z miejscem na przechowywanie opału, pralnię, dwa pomieszczenia gospodarcze oraz spiżarnię z zamrażarkami. Jedno z pomieszczeń może pełnić funkcję warsztatu lub pokoju majsterkowicza. Atutem jest naturalne doświetlenie części pomieszczeń piwnic.
Strefa dzienna na parterze to jasna i komfortowa przestrzeń, idealna do wspólnego wypoczynku wszystkich mieszkańców. W salonie mieści się wygodna sofa przed kominkiem i TV oraz zestaw foteli w przeszklonym wykuszu, w jadalni zaś umieszczono duży stół rodzinny i kredens na przechowywanie nakryć i serwisów obiadowych. Otwarta kuchnia posiada możliwość zastosowania wysokiej zabudowy oraz praktyczny półwysep kuchenny, który może pełnić funkcję aneksu śniadaniowego. Przesuwne drzwi pozwalają na czasowe oddzielenie strefy dziennej od holu. Dodatkowy pokój doskonale sprawdzi się jako sypialnia gościnna, dzięki umieszczonej obok łazience z prysznicem, może również pełnić rolę gabinetu. Z wiatrołapu dostępny jest garaż oraz pomieszczenie gospodarcze z osobnym wyjściem.
Naturalnie doświetlone, dwubiegowe schody prowadzą do strefy nocnej na poddaszu. Zaprojektowano tutaj trzy jasne i ustawne sypialnie oraz ogólnodostępną łazienkę. Pokój rodziców dysponuje własną garderobą, a nad garażem znajduje się strych, który można zaaranżować wedle indywidualnych potrzeb domowników. Ten wyjątkowy projekt domu należy do cenionych przez Państwa kategorii: projekty małych domów, projekty domów z wejściem od południa, z piwnicą oraz z dodatkowym gabinetem na parterze.
