Projekt domu  Dom pod miłorzębem 12 (GR2)

gotowy projekt Dom pod miłorzębem 12 (GR2) widok 1
Pow. domu 210,44 m²
Pow. garażu 35,08 m²
pokoje 10
łazienki i WC 4
Min. wym. działki 20,92 x 20,6 m
likwidacja okien w ścianach bocznych
18,92 x 20,6 m
Pow. domu 210,44 m²
Pow. garażu 35,08 m²
pokoje 10
łazienki i WC 4
Min. wym. działki 20,92 x 20,6 m
likwidacja okien w ścianach bocznych
18,92 x 20,6 m
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 4 łazienki, kominek, garaż

8 440 zł z VAT 23% (6 861,79 zł netto)
  ZAMÓW PROJEKT
Projekt dostępny od ręki


GRATIS EXTRA DODATKI
  • Ekologiczne pudełko
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ30%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 559 zł
  • Tablica Informacyjno - Budowlana 35 zł
  • Dziennik Budowy 25 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z: projektu architektoniczno-budowlanego, projektu technicznego, projektu zagospodarowania działki, który wykonuje osoba adaptująca oraz opinii i uzgodnień. Projekt ARCHON+, tak jak każdy projekt typowy, wymaga adaptacji przez uprawnionego projektanta.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

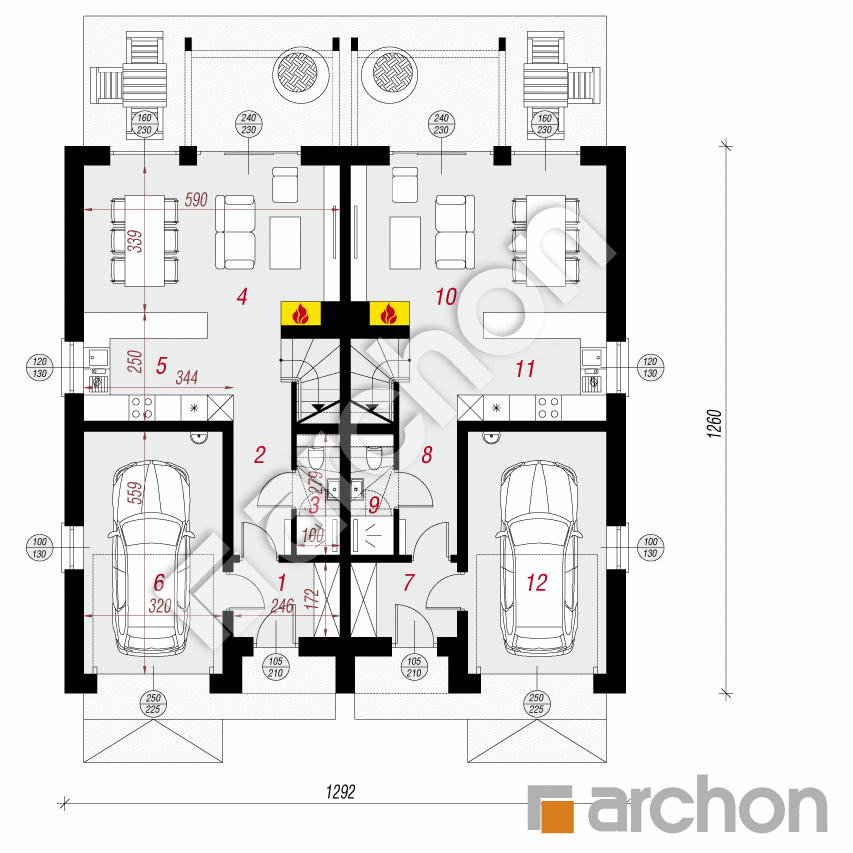

PARTER
117,98 (119,28)
1. Wiatrołap 4,07
2. Korytarz 6,28
3. Łazienka 1,99 (2,64)
4. Salon 20,99
5. Kuchnia 8,12
6. Garaż 17,54
7. Wiatrołap 4,07
8. Korytarz 6,28
9. Łazienka 1,99 (2,64)
10. Salon 20,99
11. Kuchnia 8,12
12. Garaż 17,54
Pokaż powierzchnie pomieszczeń na rzucie

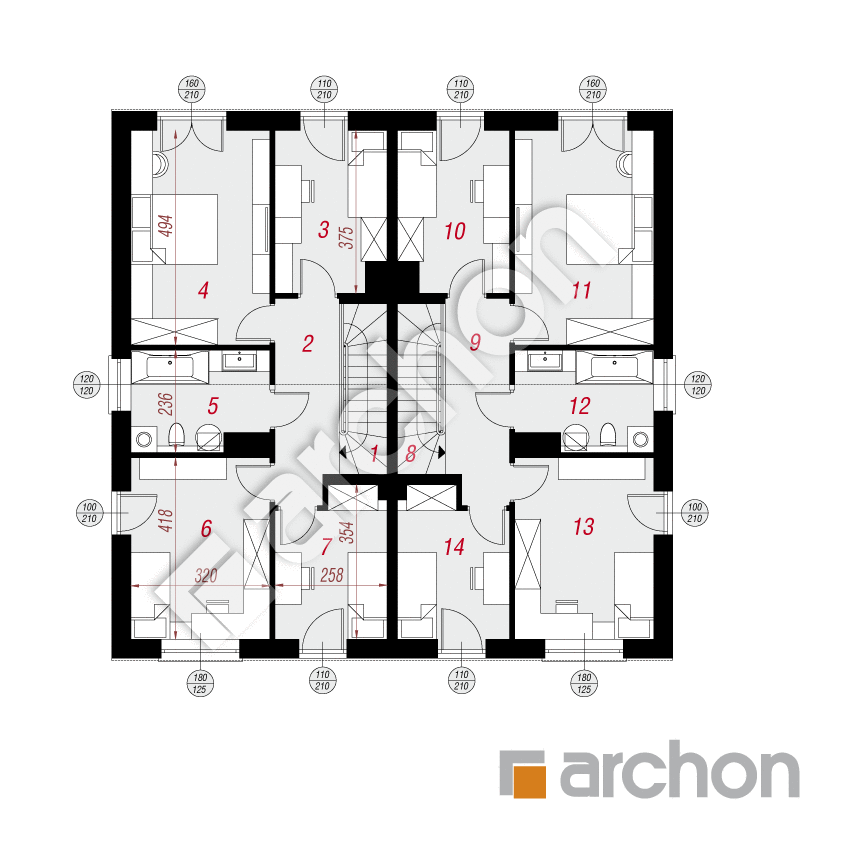

PODDASZE
127,54
1. Schody 4,26
2. Korytarz 6,91
3. Pokój 9,05
4. Pokój 15,45
5. Łazienka 6,88
6. Pokój 13,08
7. Pokój 8,14
8. Schody 4,26
9. Korytarz 6,91
10. Pokój 9,05
11. Pokój 15,45
12. Łazienka 6,88
13. Pokój 13,08
14. Pokój 8,14
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
MIłORZęBY KTÓRE KOCHACIE

Dane projektu Domu pod miłorzębem 12 (GR2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
likwidacja okien w ścianach bocznych

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 233 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Korytarz (2), Łazienka (3), Salon (4), Kuchnia (5), Wiatrołap (7), Korytarz (8), Łazienka (9), Salon (10), Kuchnia (11); PODDASZE: Łazienka (5), Łazienka (12)
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

Realizacje naszych Klientów (1)

Przekrój

gotowy projekt Dom pod miłorzębem 12 (GR2) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Elewacje

Elewacja frontowa projekt dom pod milorzebem 12 gr2 cd6c14b109143c1700e34cacd4177618  264 Elewacja frontowa
Elewacja boczna projekt dom pod milorzebem 12 gr2 ede3a19159a74ee45035f17cd51f6cae  265 Elewacja boczna
Elewacja boczna projekt dom pod milorzebem 12 gr2 db7dfd33e743563eec12ce3631497cd6  266 Elewacja boczna
Elewacja ogrodowa projekt dom pod milorzebem 12 gr2 80590393ed18133c92036064cedbe002  267 Elewacja ogrodowa

Projekt nowoczesnego domu dwurodzinnego o prostej bryle, wykończonej jasnym tynkiem w połączeniu z akcentami z drewnianej okładziny, która dodaje klimatu i nowoczesnego wyrazu. Dwuspadowy dach został wykończony modną blachą na rąbek i wraz ze szklanymi balustradami podkreślają charakter domu. Dzięki zaprojektowanym portfenetrom strefa pomieszczenia na poddaszu są bardzo dobrze doświetlone. Atrakcyjnym detalem jest drewniana pergola tarasowa, można do niej przymocować mobilne rolety lub zasłony i zaaranżować klimatyczną strefę letniego relaksu. Wewnętrzny program użytkowy każdego lokalu obejmuje strefę dzienną na parterze oraz nocną na poddaszu. Salon z kominkiem oraz sofą przed kinem domowym jest ulubionym miejscem wypoczynku. Z jadalni podczas rodzinnych posiłków można podziwiać ogród, a znajdująca się w pobliżu kuchnia jest funkcjonalnym miejscem do pracy. Posiada wygodny blat oraz odpowiednio rozmieszczone stanowiska do przygotowania posiłków. Łazienka z prysznicem dopełnia program parteru, natomiast przez wiatrołap mieszkańcy mogą przejść do garażu. Przestrzeń nocna obejmuje dużą sypialnię rodziców oraz trzy pokoje dla dzieci, w których przewidziano odpowiednią ilość powierzchni na sen oraz naukę, a wygodne przechowywanie ubrań gwarantują pojemne szafy. Dostępna z korytarza łazienka jest naturalnie doświetlona. „Dom pod miłorzębem 12 (GR2)” to propozycja z kategorii: projekty domów dwurodzinnych, projekty domów nowoczesnych, projekty domów z dachem dwuspadowym. W tej rodzinie projektów znajdziecie Państwo wiele różnych wariantów wśród nich m.in.: jednorodzinny „Dom pod miłorzębem 12 (G)”, do zabudowy bliźniaczej „Dom pod miłorzębem 12 (GB)”, dwurodzinny do zabudowy szeregowej „Dom pod miłorzębem 15 (GR2S)”.
