Projekt domu Dom pod miłorzębem 12 (GB)

Projekt domu ARCHON+
2 440,00 zł 2 240,00 zł
projekt Dom pod miłorzębem 12 (GB) widok 1
projekt Dom pod miłorzębem 12 (GB) widok 1
projekt Dom pod miłorzębem 12 (GB) widok 2
projekt Dom pod miłorzębem 12 (GB) widok 2
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 1
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 1
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 2
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 2
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem 12 (GB) widok 1
projekt Dom pod miłorzębem 12 (GB) widok 2
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 1
projekt Dom pod miłorzębem 12 (GB) lustrzane odbicie 2
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów
projekt Dom pod miłorzębem 12 (GB) Wizualizacja wszystkich segmentów

Powierzchnia domu:

105,36 m2
  • + powierzchnia garażu
    17,23 m2

Min. wymiary działki:

10,6 x 20,6 m
  • po adaptacji
    9,6 x 20,6 m
    (Likwidacja okien w ścianie bocznej.)
  • Dom do zabudowy bliźniaczej z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, kominek, garaż

Cena projektu:

2 440,00 zł 2 240,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Na zamówienie
Termin realizacji tego projektu jeszcze nie został ustalony - zadzwoń po więcej informacji! +48 12 37 21 900
Powiadom mnie, kiedy projekt będzie dostępny
Nowe warunki techniczne 2017
Uwaga! Wszystkie podane informacje dotyczą 1 segmentu.

Dane projektu Domu pod miłorzębem 12 (GB)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu
105,36 m2
Powierzchnia garażu 17,23 m2
Powierzchnia zabudowy 83,68 m2
Powierzchnia podłóg 123,18 m2
Powierzchnia całkowita 167,36 m2
Kubatura 630,4 m3
Wysokość budynku 9,4 m
Minimalne wymiary działki 10,6 x 20,6 m
Minimalne wymiary po adaptacji 9,6 x 20,6 m
(Likwidacja okien w ścianie bocznej.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego H+H 24 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 2.33 cm
- dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
- kocioł: gazowy

Energooszczędność

EP < 95 [kWh/(m2*rok)]
Uściany < 0,23 W/(m2*K)
Udachu < 0,18 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Parter

projekt Dom pod miłorzębem 12 (GB) rzut parteru
PARTER 58,74 (59,33)
1. Wiatrołap 4,07
2. Korytarz 6,28
3. Łazienka 2,05 (2,64)
4. Salon 20,99
5. Kuchnia 8,12
6. Garaż 17,23

Poddasze

projekt Dom pod miłorzębem 12 (GB) rzut poddasza
PODDASZE 63,85
1. Schody 4,26
2. Korytarz 6,93
3. Pokój 9,05
4. Pokój 15,45
5. Łazienka 6,88
6. Pokój 13,08
7. Pokój 8,20

Przekrój

projekt Dom pod miłorzębem 12 (GB) przekroj budynku

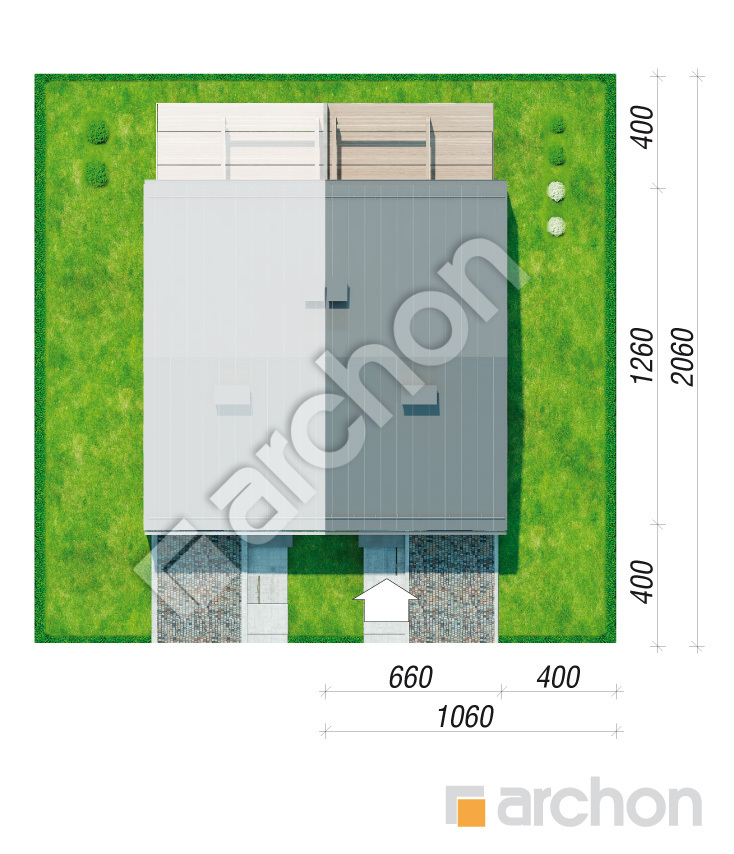

Obrys

polnoc
projekt Dom pod miłorzębem 12 (GB) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

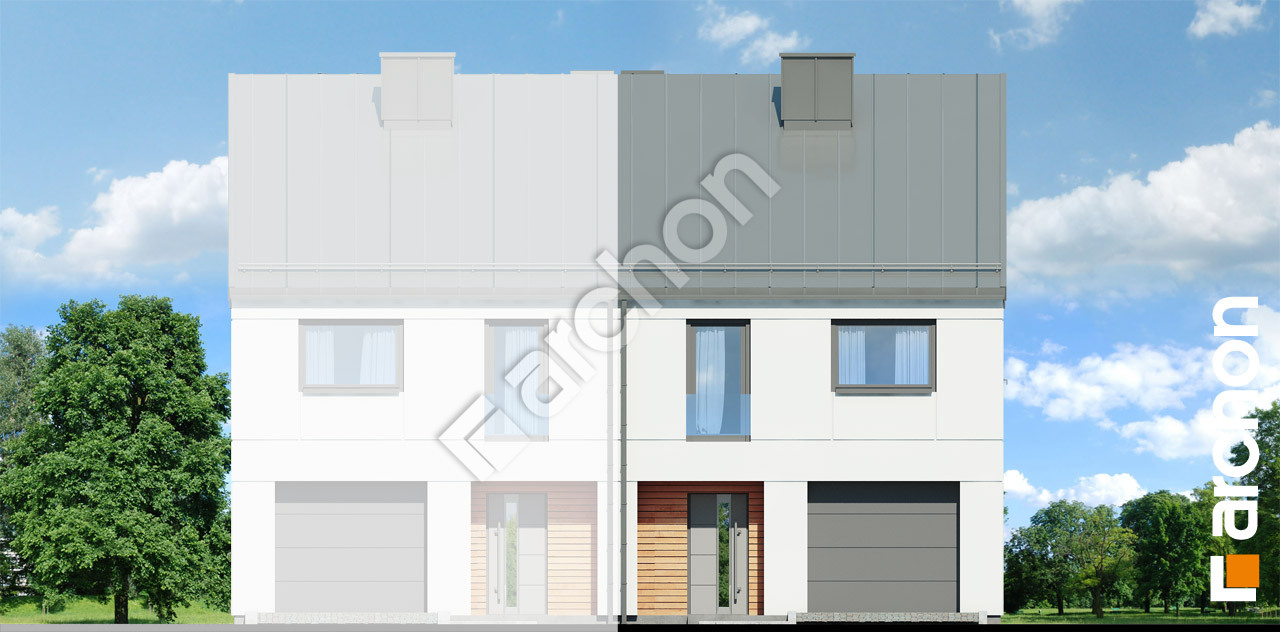

Elewacja frontowa projekt dom pod milorzebem 12 gb  264 Elewacja frontowa

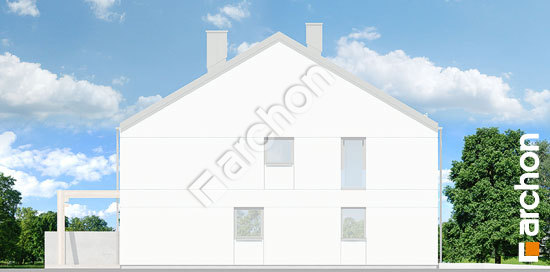

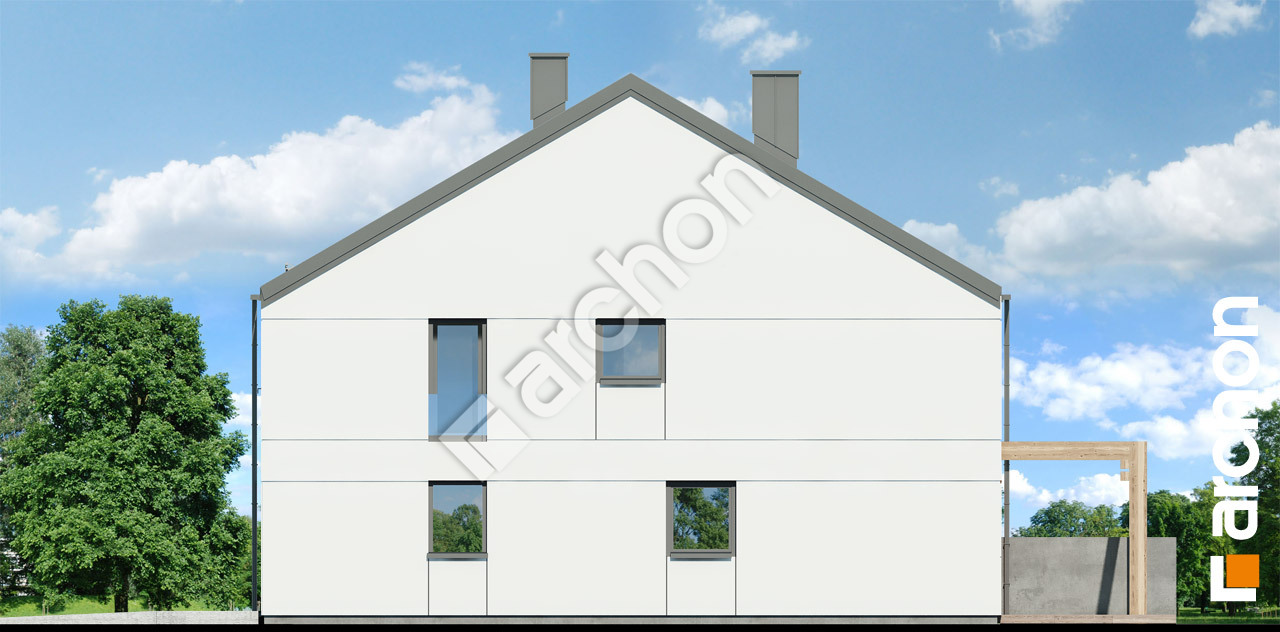

Elewacja boczna projekt dom pod milorzebem 12 gb  265 Elewacja boczna

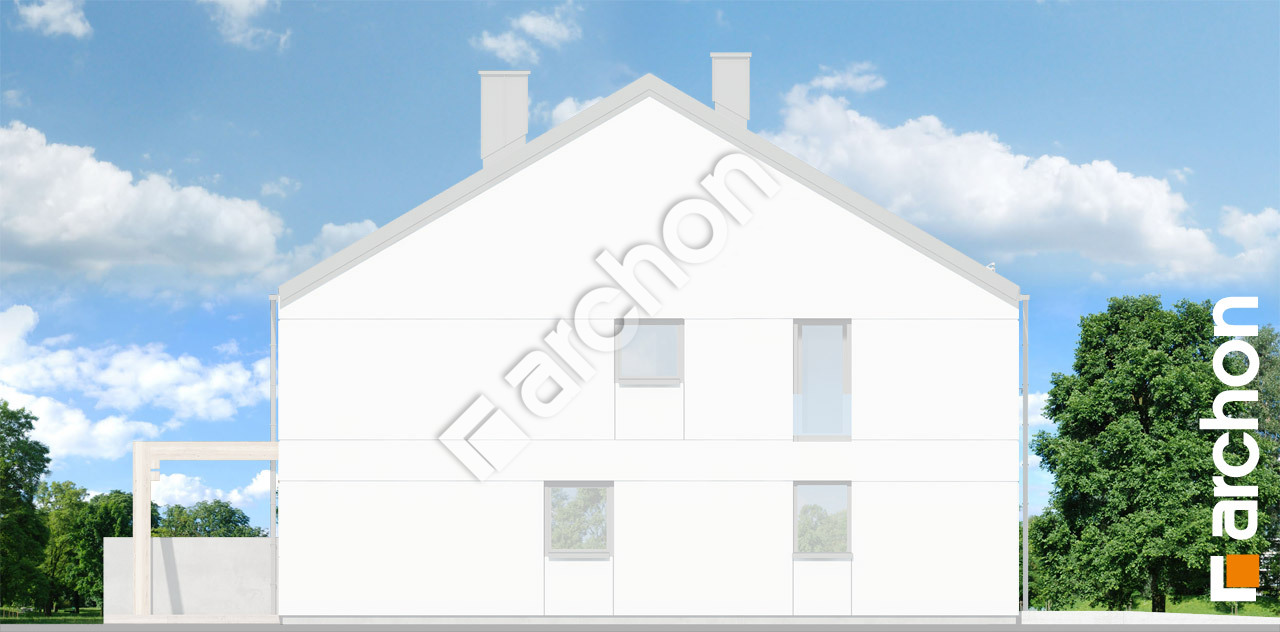

Elewacja boczna projekt dom pod milorzebem 12 gb  266 Elewacja boczna

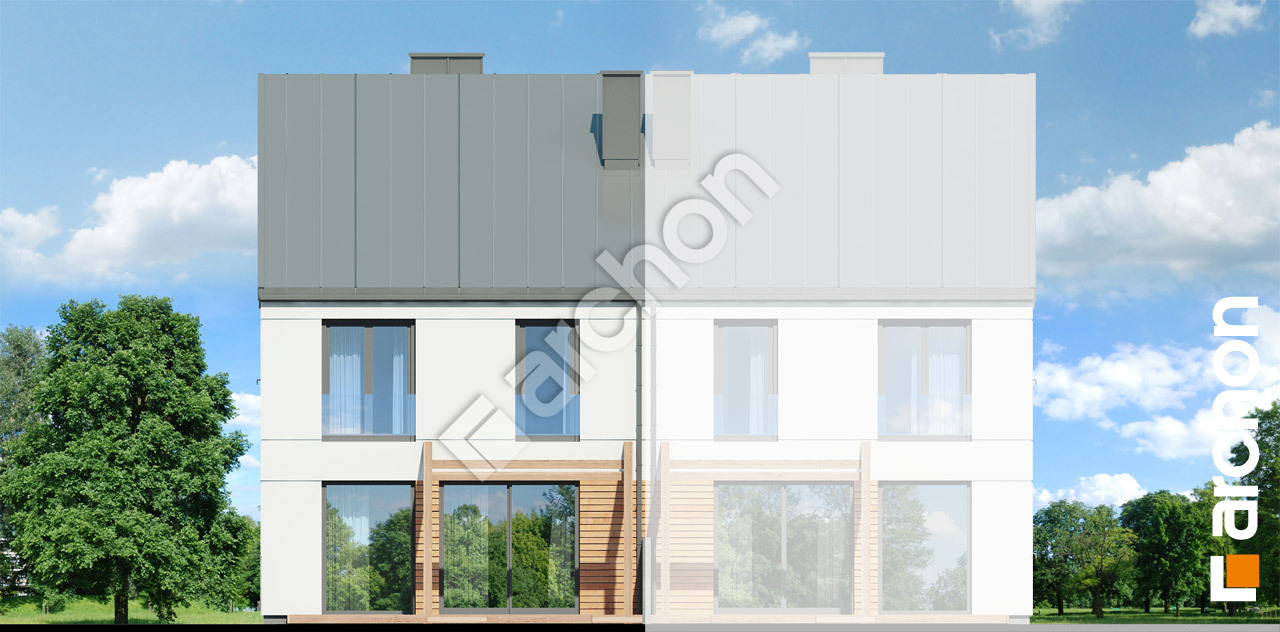

Elewacja ogrodowa projekt dom pod milorzebem 12 gb  267 Elewacja ogrodowa

To kolejna propozycja z rodziny „Domów pod miłorzębem”, skierowana do Inwestorów zainteresowanych budową nowoczesnego domu z kolekcji: projekty domów w zabudowie bliźniaczej. To budynek o prostej konstrukcji, ciekawie wykończonych elewacjach, które dodają uroku i podkreślają nowoczesny charakter. Każdy segment oferuje sprawdzony program funkcjonalny, gwarantujący komfortowe użytkowanie. Osłonięte przed niekorzystnymi warunkami wejście prowadzi nas do obszernego wiatrołapu, z którego dostępny jest jednostanowiskowy garaż. W strefie parteru mamy do dyspozycji szeroko otwarty na taras i ogród salon połączony z częścią jadalną, w której swobodnie można rozłożyć duży stół. Długi blat w kuchni wraz z przemyślanym programem użytkowym, zapewniają optymalne warunki codziennej pracy. Dla wygody mieszkańców zaprojektowano także na parterze łazienkę z prysznicem. W strefie nocnej na poddaszu przewidziano cztery pokoje, wśród nich przestronną sypialnię rodziców, w której wygospodarowano miejsce zarówno na pojemną szafę jak i wygodne biurko lub toaletkę przy oknie. W środkowej części poddasza prezentowanego projektu domu znajduje się jasna, obszerna łazienka. Komfort użytkowania strefy nocnej zwiększa wysoka ścianka kolankowa, dzięki niej zminimalizowano skosy, a pomieszczenia są łatwe w aranżacji. Projekt „Dom pod miłorzębem 12 (GB)” należy do kategorii projekty domów nowoczesnych, projekty domów z poddaszem użytkowym.
