Projekt domu Dom w riveach (R2)

5 270 zł  4 820 zł
(3 918,70 zł netto)
RABAT 450 zł
gotowy projekt Dom w riveach (R2) widok 1
Dom dwurodzinny (jednorodzinny dwulokalowy) z poddaszem użytkowym
10 pokoi, 2 kuchnie, 4 łazienki, garderoby, kominek

  • Powierzchnia domu 166,56 m²

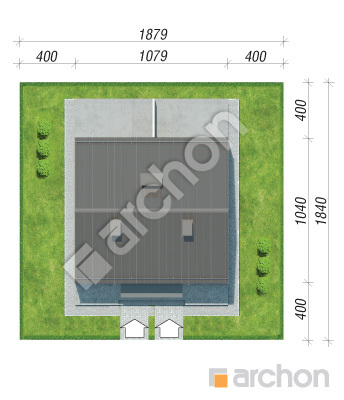

  • Min. wymiary działki 18,79 x 18,4 m
  • 16,79 x 18,4 m
  • usunięcie okien na elewacjach bocznych

Stara, niższa cena
Do końca promocji:
2019 08 01 stopwatch 01
5 270 zł
4 820 zł (3 918,70 zł netto)
Od 10.08.2022 r. NOWA CENA 5 530 zł
ZYSKUJESZ (w porównaniu z NOWĄ CENĄ): 710 zł
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  529,00 zł 379 zł
Aktualizacja dokumentacji - Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2022-08-19
Z uwagi na planowaną aktualizację dokumentacji technicznej prezentowane parametry budynku mogą ulec zmianie. Zakres aktualizacji zostanie podany przy zamówieniu projektu.
Zadzwoń po więcej informacji! +48 12 37 21 900 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 379 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

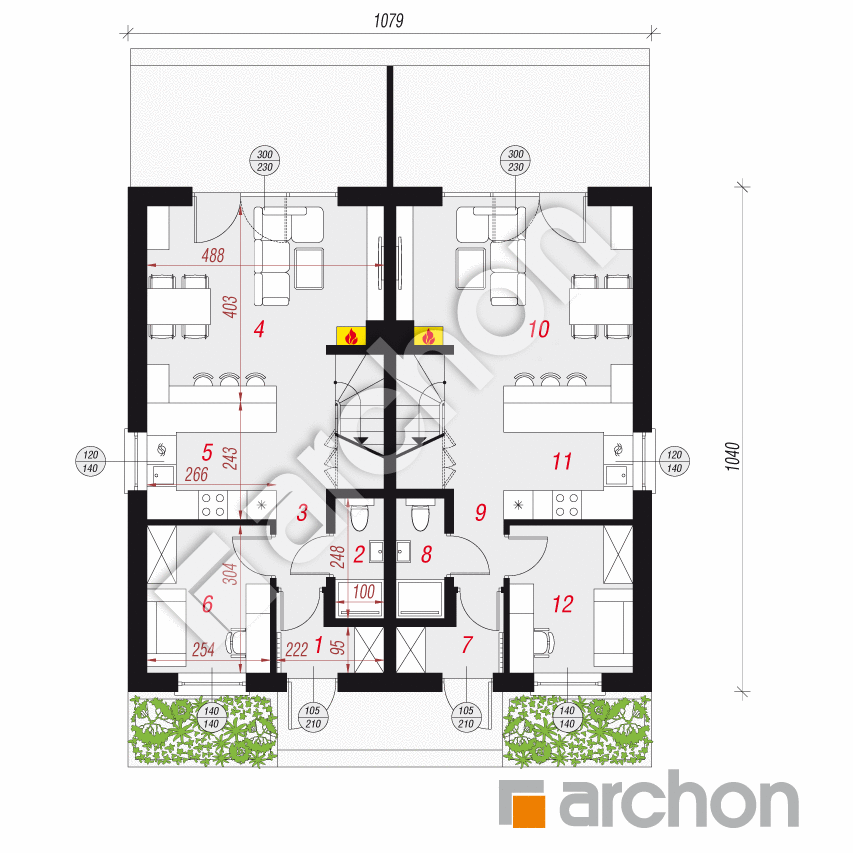

PARTER
81,52 (87,68)
1. Wiatrołap 2,68
2. Łazienka 1,87 (2,29)
3. Korytarz 5,43 (8,09)
4. Salon + Jadalnia 17,03
5. Kuchnia 6,25
6. Pokój 7,50
7. Wiatrołap 2,68
8. Łazienka 1,87 (2,29)
9. Korytarz 5,43 (8,09)
10. Salon + Jadalnia 17,03
11. Kuchnia 6,25
12. Pokój 7,50

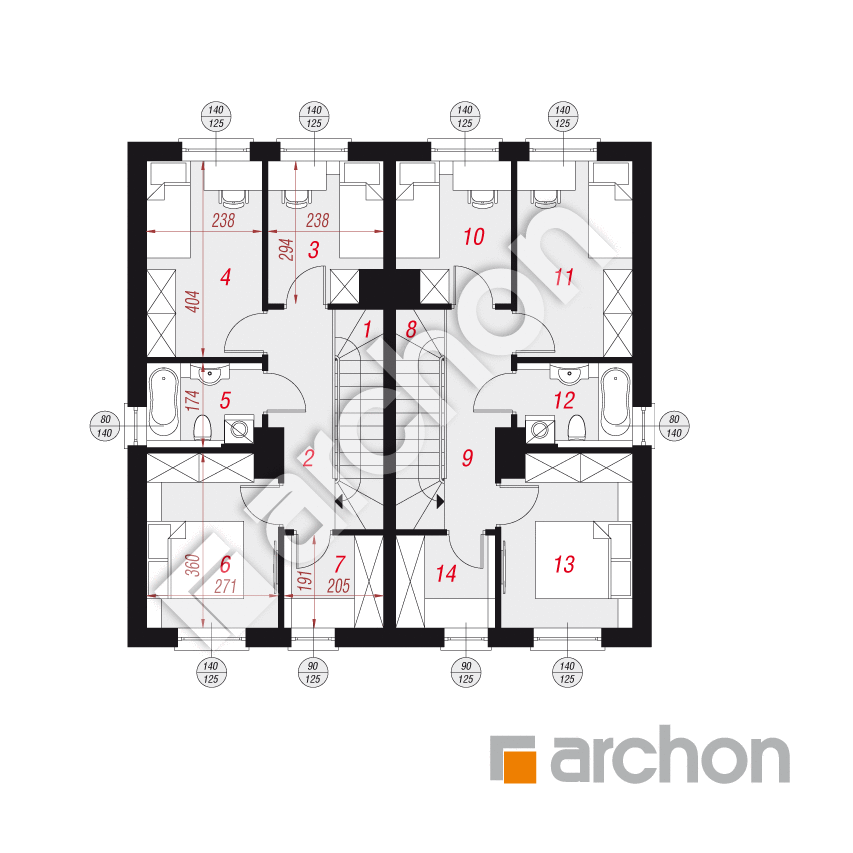

PODDASZE
85,04
1. Schody 4,40
2. Korytarz 5,43
3. Pokój 6,43
4. Pokój 9,36
5. Łazienka 3,92
6. Pokój 9,22
7. Garderoba 3,76
8. Schody 4,40
9. Korytarz 5,43
10. Pokój 6,43
11. Pokój 9,36
12. Łazienka 3,92
13. Pokój 9,22
14. Garderoba 3,76

Dane projektu Domu w riveach (R2)

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
usunięcie okien na elewacjach bocznych

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 235 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Łazienka (2), Korytarz (3), Salon + Jadalnia (4), Kuchnia (5), Pokój (6); PODDASZE: Łazienka (5)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Galerie zdjęć z realizacji (2)

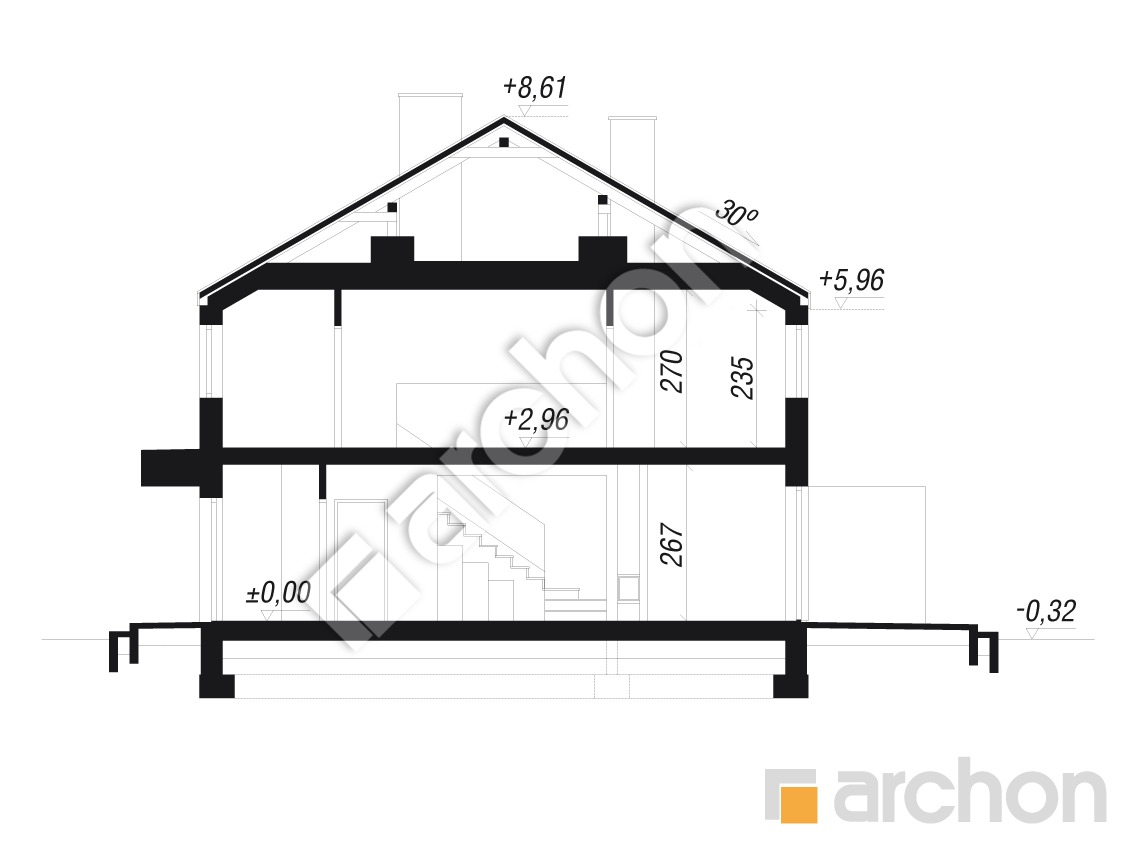

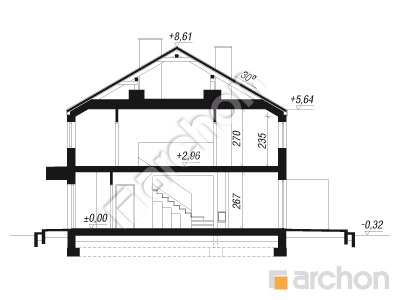

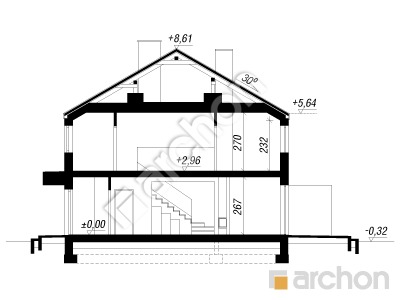

Przekrój

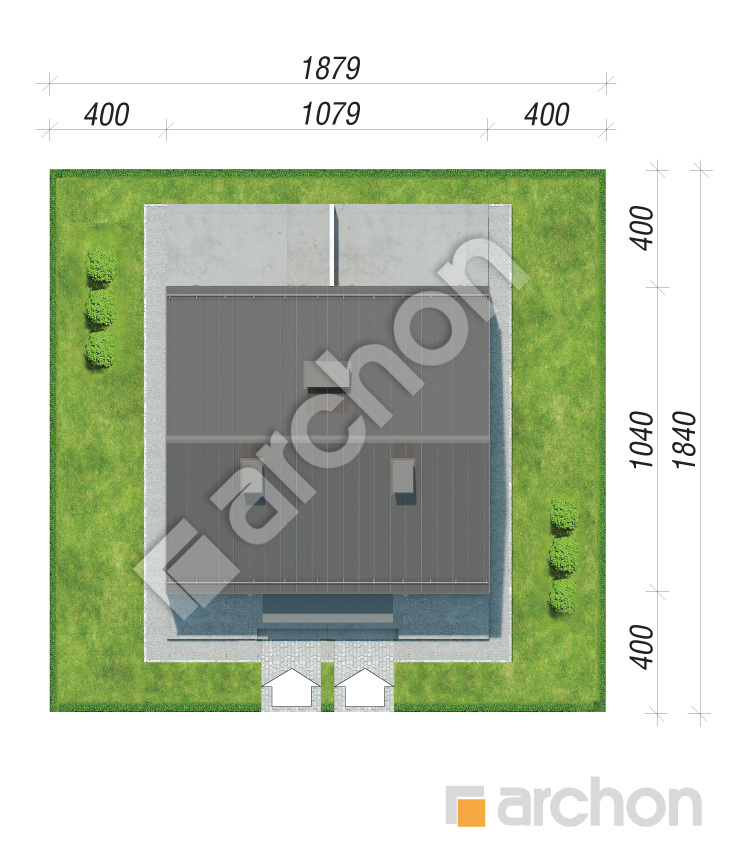

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

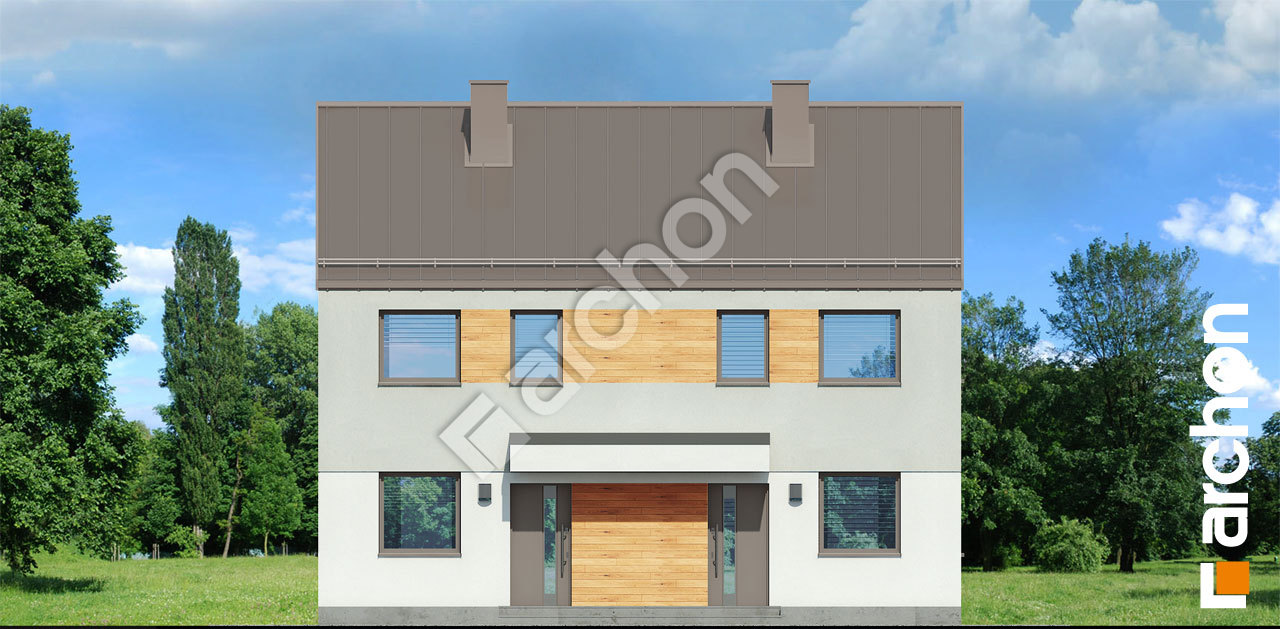

Elewacja frontowa projekt dom w riveach r2 1f66289a4ec2d68f8004476a1f8532ed  264 Elewacja frontowa

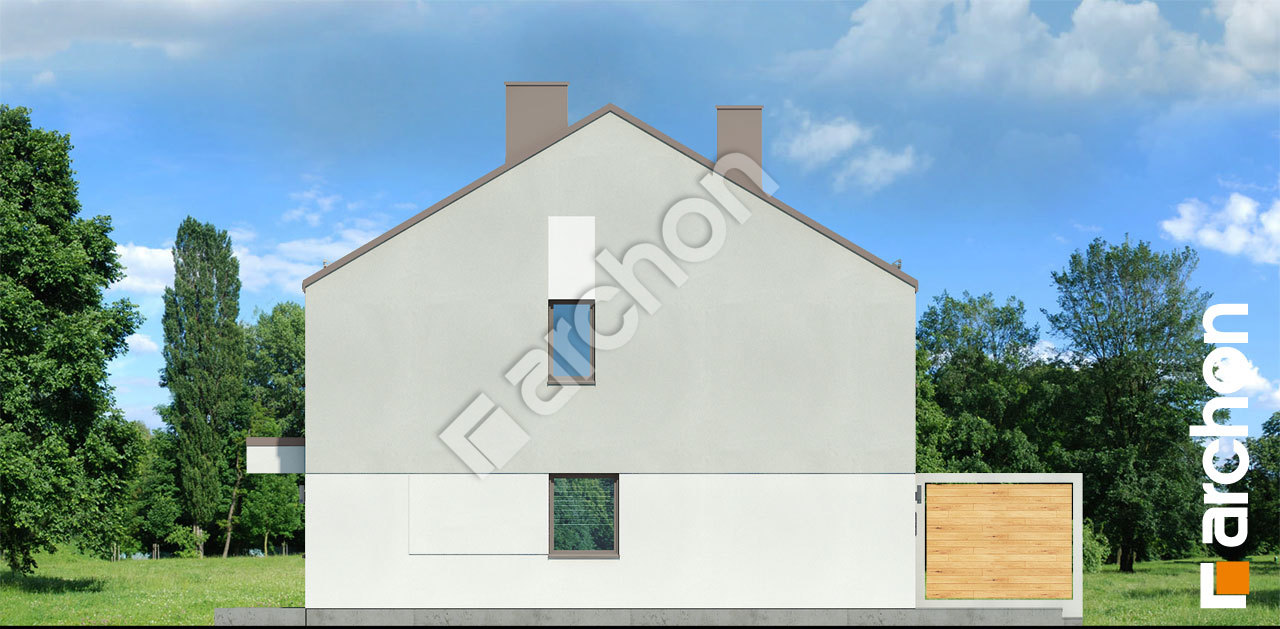

Elewacja boczna projekt dom w riveach r2 a01bfbcd48dfddb4496a42f4ee1e7680  265 Elewacja boczna

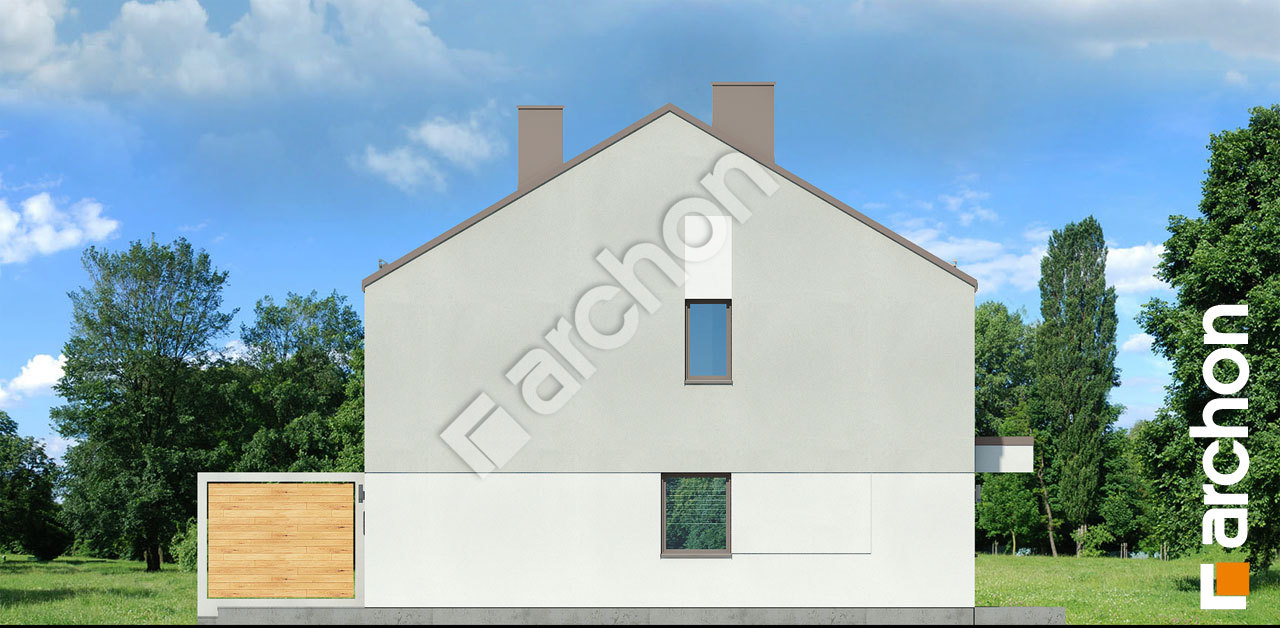

Elewacja boczna projekt dom w riveach r2 14e96bac441d47084ccea8610eb7361d  266 Elewacja boczna

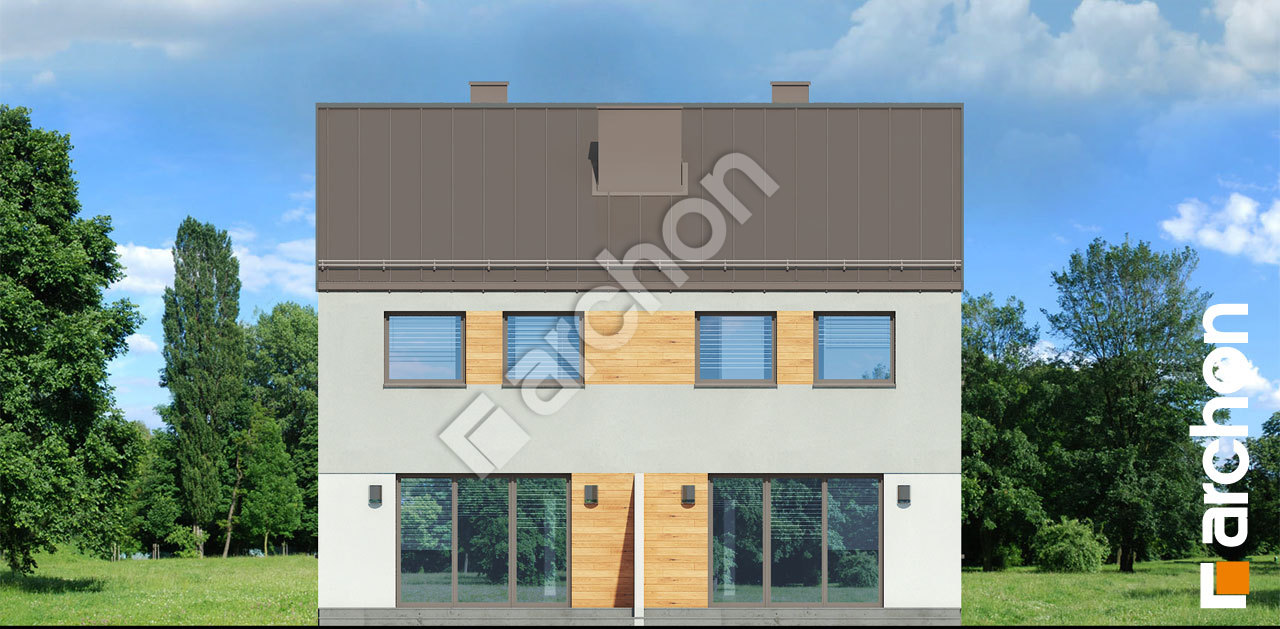

Elewacja ogrodowa projekt dom w riveach r2 57bc3ff445b583a23723e6cd6c2c5bb2  267 Elewacja ogrodowa

Interesujący projekt domu dwurodzinnego o prostej, nowocześnie wykończonej bryle i funkcjonalnym programie użytkowym. Dwuspadowy dach bez okapów podkreśla charakter budynku, pokryty został blachą łączoną na rąbek. Naturalna, drewniana okładzina pięknie współgra z jasnym tynkiem. Nad strefą wejściową zaprojektowano płaskie, nowoczesne zadaszenie, tworząc praktyczną osłonę przed deszczem i śniegiem. Zaprojektowane w budynku dwa lokale mieszkalne posiadają osobne wejścia zewnętrzne, a ich program funkcjonalny gwarantuje mieszkańcom wygodne użytkowanie. Przestrzeń wypoczynkową salonu powiększa przyległy taras. W salonie wygospodarowano miejsce na część jadalnianą, a funkcjonalna, naturalnie doświetlona kuchnia oferuje bardzo program użytkowy. W jej granicy przewidziano obszerny półwysep, pełniący funkcję barku śniadaniowego oraz blatu roboczego. Na parterze mieści się również dodatkowy pokój, w którym można urządzić gabinet, na jego osi zlokalizowano łazienkę z prysznicem. Przestrzeń pod schodami prowadzącymi na poddasze można wykorzystać na praktyczny schowek. Dzięki wysokiej ściance kolankowej strefa nocna jest bardziej ustawna. Dwa pokoje dla dzieci, sypialnia rodziców, ogólnodostępna garderoba i jasna łazienka obejmują program strefy prywatnej. W projekcie domu przewidziano ogrzewania gazowe, a miejsce na piec wyznaczono w łazience na poddaszu. „Dom w riveach (R2)” należy do kategorii: projekty domów nowoczesnych, projekty domów z poddaszem użytkowym, projekty domów dwurodzinnych.
