Projekt domu  Dom przy deptaku

Cena z kodem 24 050 zł (19 552,85 netto)
gotowy projekt Dom przy deptaku widok 1
Budynek wielorodzinny piętrowy
  • Powierzchnia 497,63 m²
  • Min. wymiary działki 31,25 x 18,3 m

Cena z kodem rabatowym 350ARCHON
24 050 zł z VAT 23% (19 552,85 zł netto)
Kod ważny do 23.07.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 24 400 zł
Najniższa cena z 30 dni przed obniżką 24 000 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Ekologiczne pudełko
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 2 289 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
  • Teczka na dokumenty 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

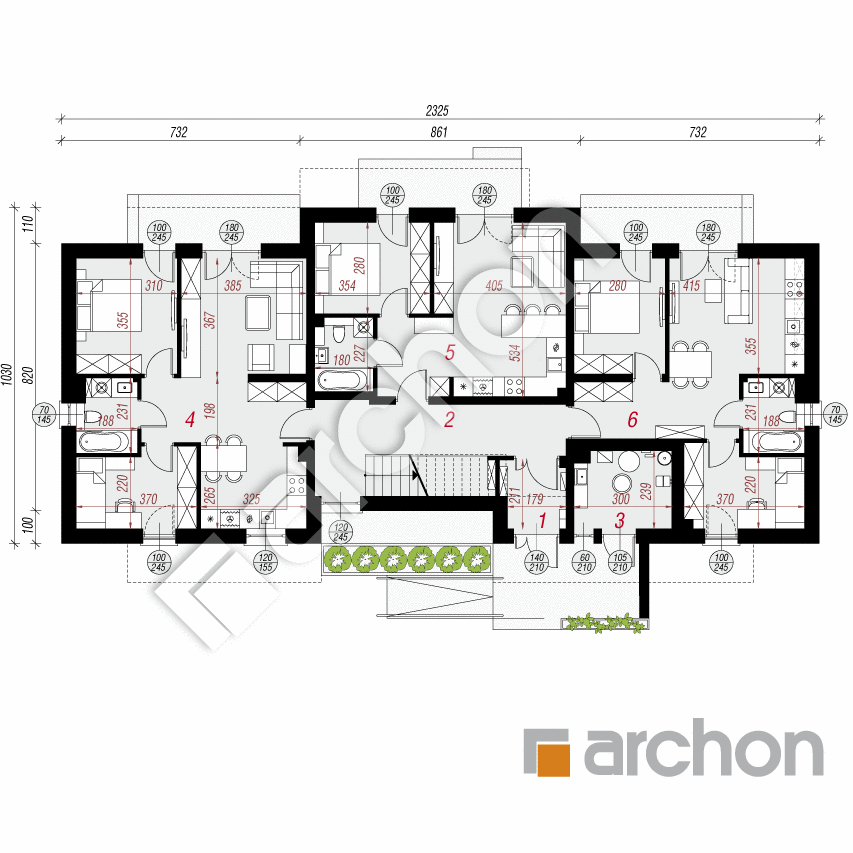

PARTER
165,18 (168,71)
1. Wiatrołap 3,84
2. Klatka schodowa 14,83 (18,36)
3. Pom. techniczne 6,86
4. Mieszkanie 54,81
5. Mieszkanie 38,75
6. Mieszkanie 46,09
Pokaż powierzchnie pomieszczeń na rzucie

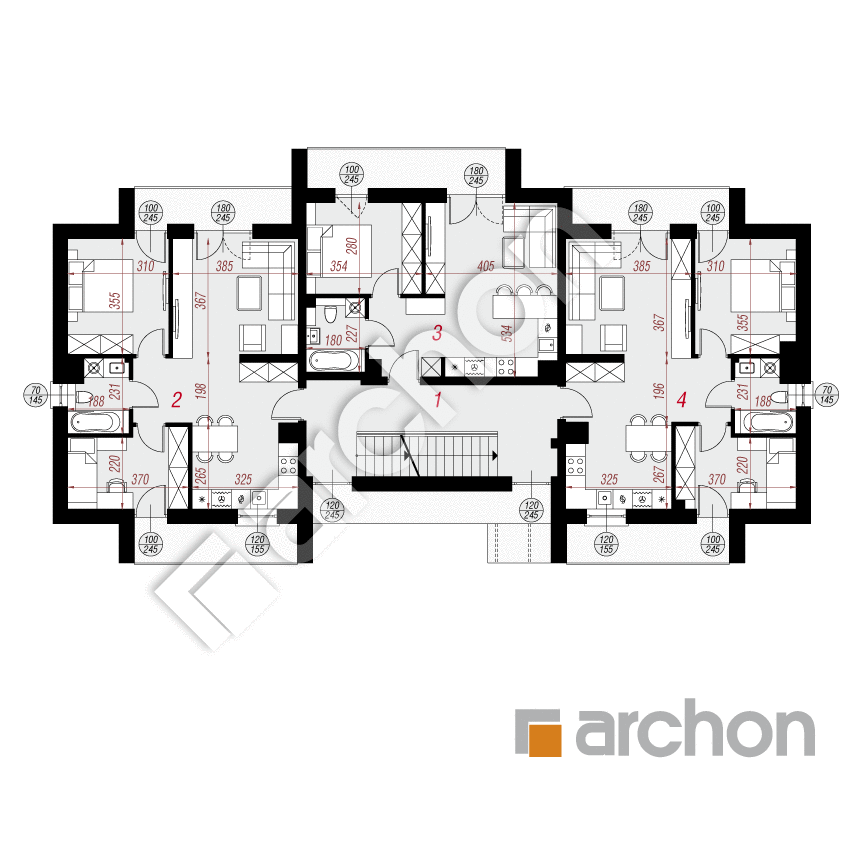

PIĘTRO
168,54
1. Klatka schodowa 21,40
2. Mieszkanie 54,46
3. Mieszkanie 38,46
4. Mieszkanie 54,22
Pokaż powierzchnie pomieszczeń na rzucie

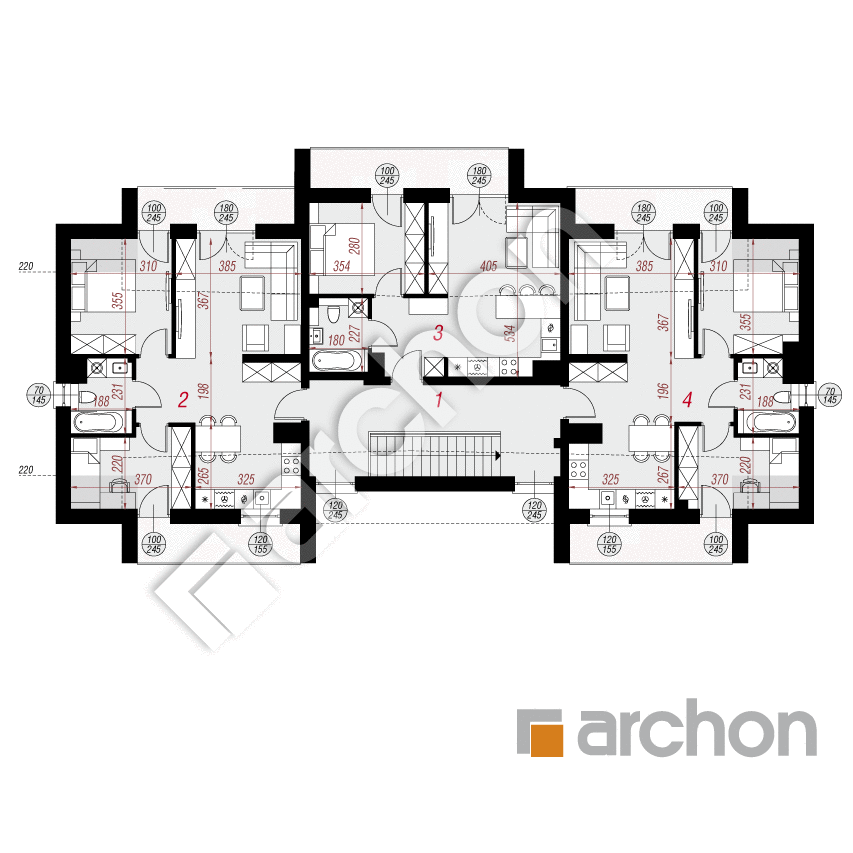

PODDASZE
163,91 (167,98)
1. Klatka schodowa 21,40
2. Mieszkanie 52,31 (54,34)
3. Mieszkanie 38,22
4. Mieszkanie 51,98 (54,02)

Dane projektu Domu przy deptaku

Powierzchnie i wymiary

Powierzchnia netto to suma pow. użytkowych wszystkich pomieszczeń.
Powierzchnia na poddaszu uwzględnia odliczenie powierzchni pod skosami dachu wg zasady:
- powierzchnia gdzie wysokość pomieszczenia jest powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 161 cm
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach:
wentylacja: grawitacyjna

Energooszczędność

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
aktualne Warunki Techniczne czytaj więcej

Dodatkowe Informacje

Projekt budynku wielorodzinnego zawierającego 9 mieszkań: 6 mieszkań trzypokojowych o powierzchni ok 54 i 46 m2 oraz 3 mieszkania dwupokojowe o powierzchni ok 38 m2. Wszystkie pokoje mają dostęp do balkonów lub tarasów a w większych mieszkaniach kuchnia może być całkowicie wymknięta. Ponadto budynek ten o głębokości nieprzekraczającej 10,20 m jest dedykowany do lokowania na płytkie, wymagające działki.

Przekrój

gotowy projekt Dom przy deptaku przekroj budynku

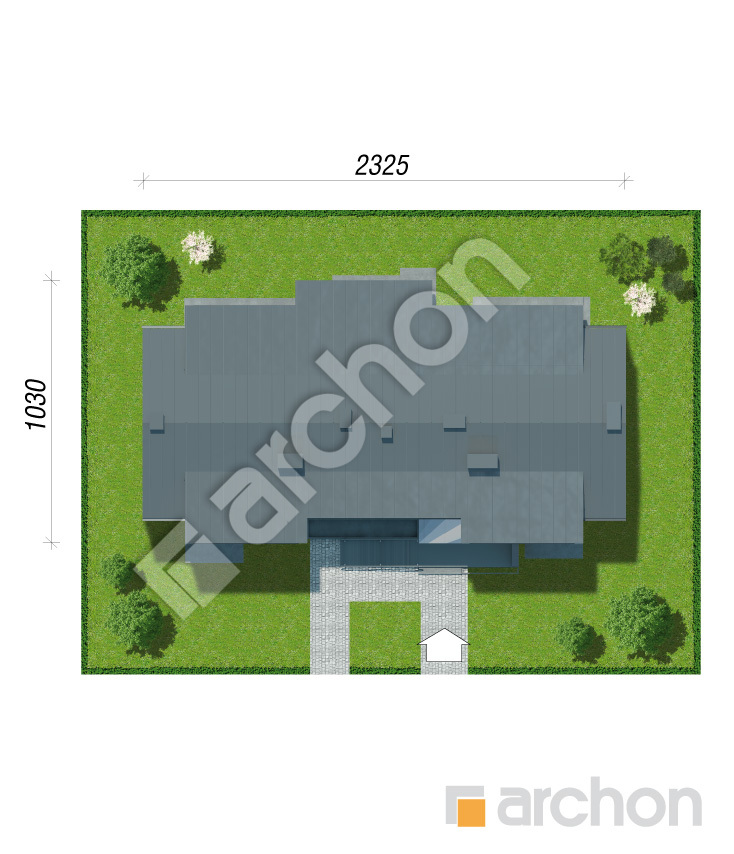

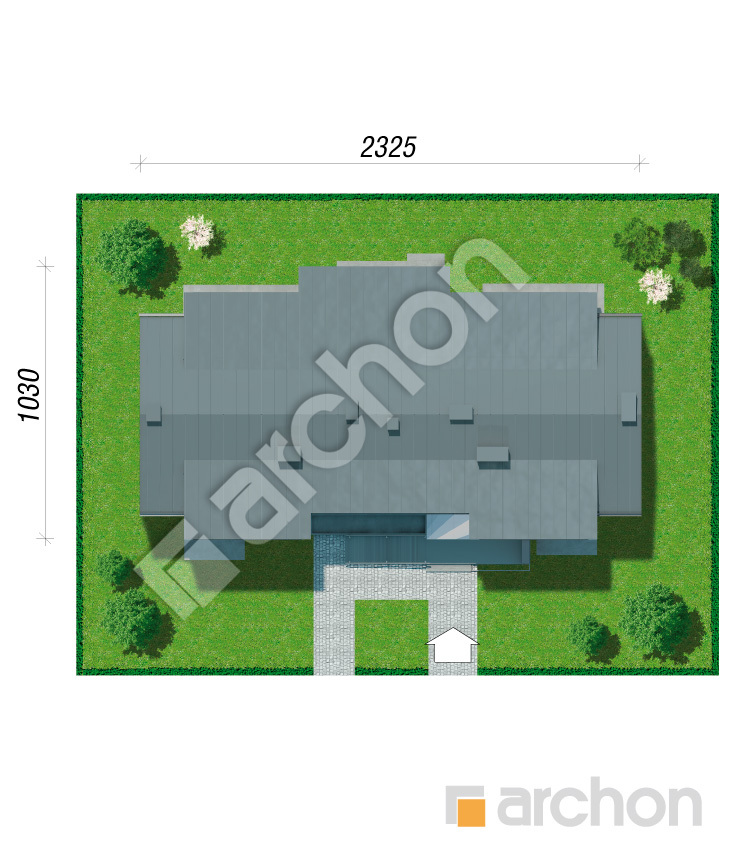

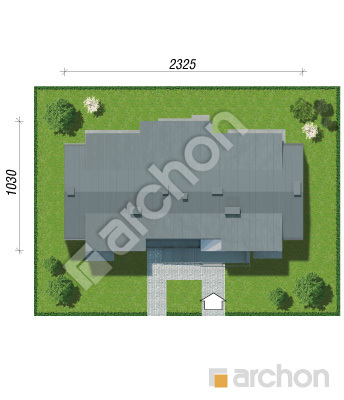

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

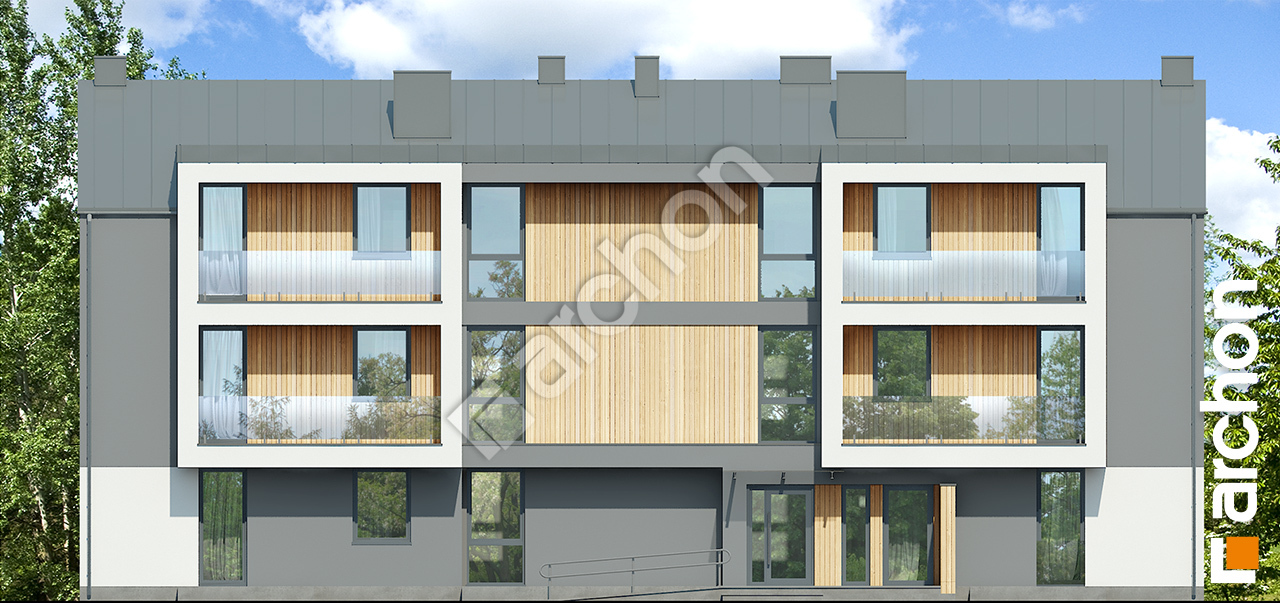

Elewacja frontowa projekt dom przy deptaku ver 2 0c5fcea8c9ca52935f34ef798bd32a23  264 Elewacja frontowa

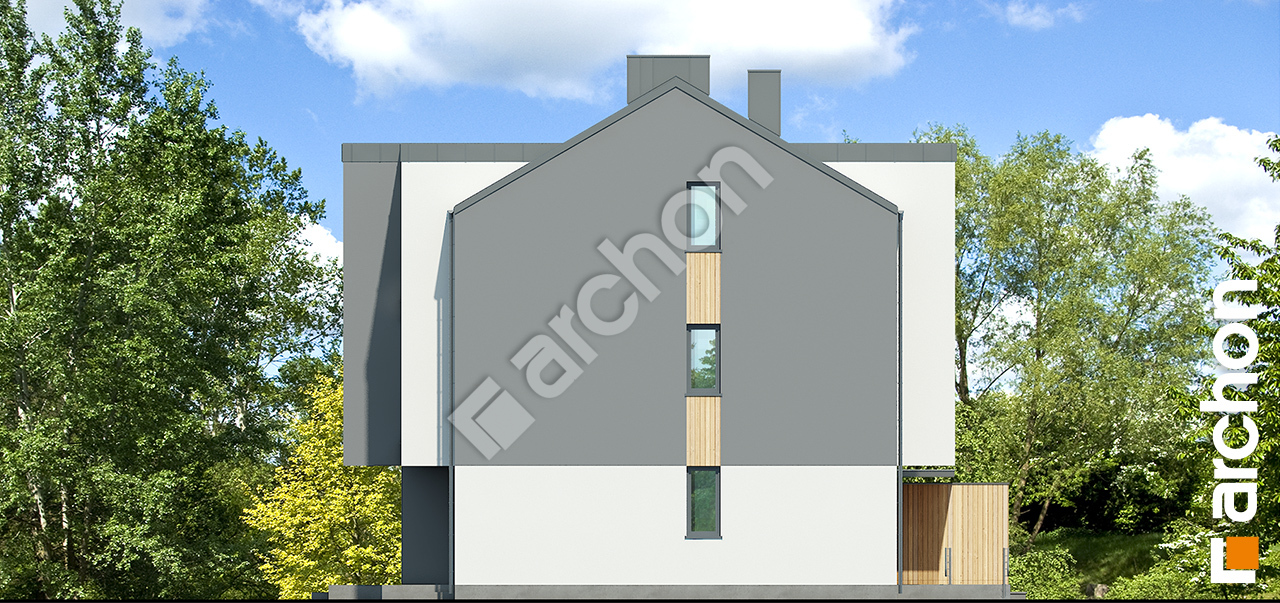

Elewacja boczna projekt dom przy deptaku ver 2 b60dc032af76683f3e8d6dd67ff72dbd  265 Elewacja boczna

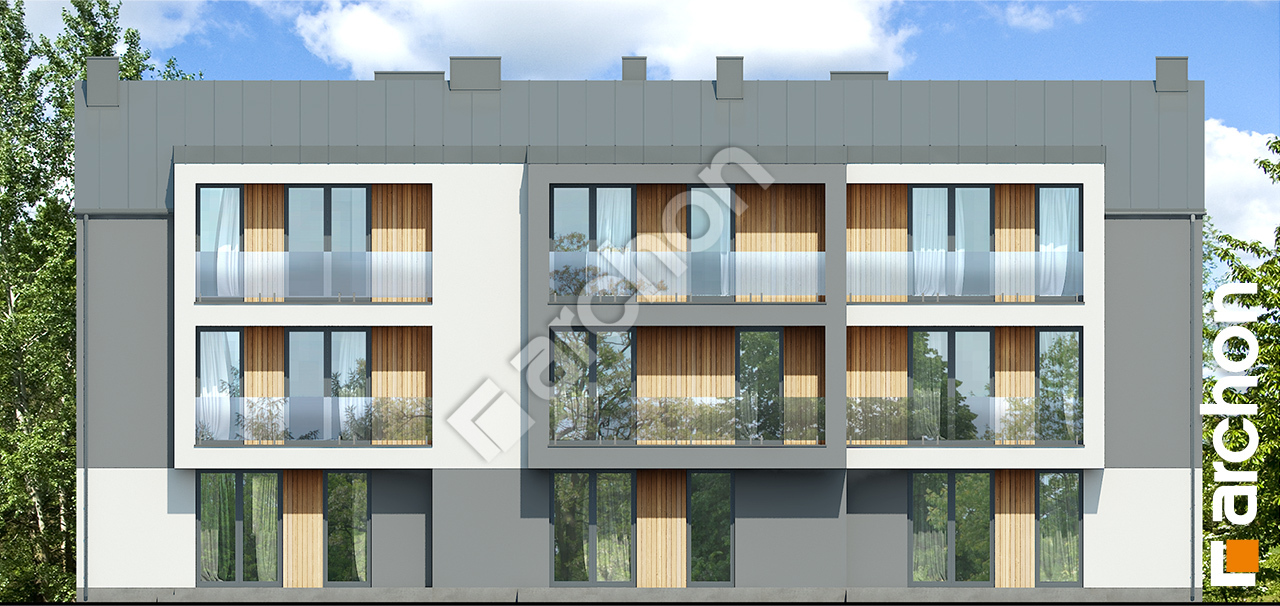

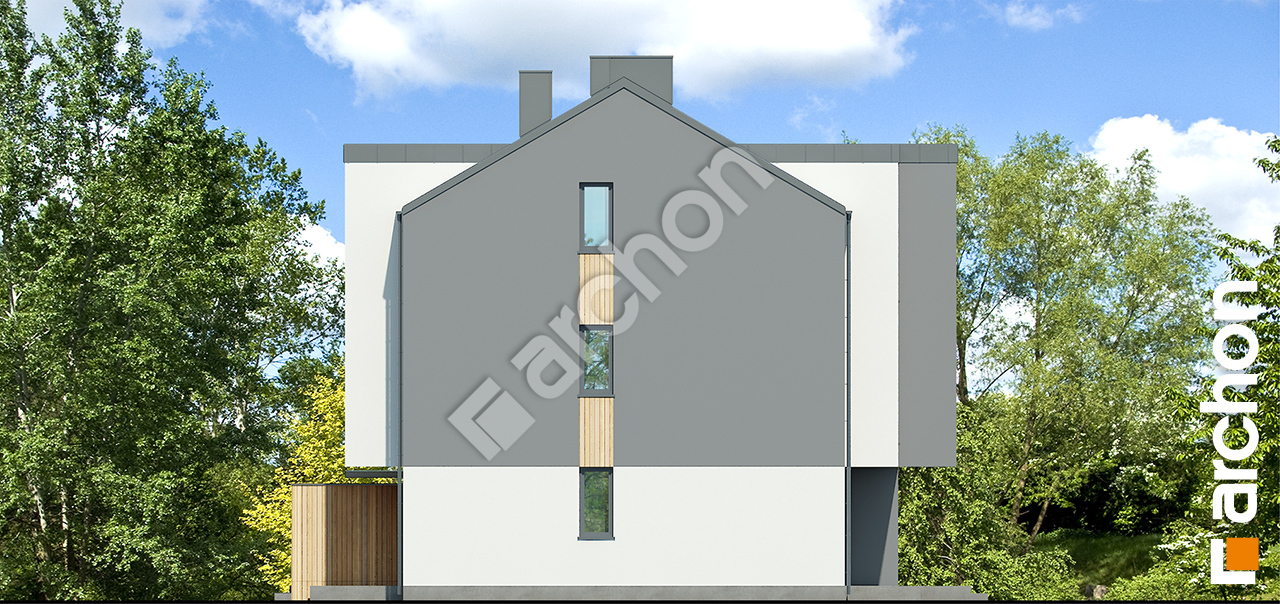

Elewacja boczna projekt dom przy deptaku ver 2 0b6c7307e3f9f0536e53ca749abe567b  266 Elewacja boczna
Elewacja ogrodowa projekt dom przy deptaku ver 2 d1bb3be20c7c592d8e7d1c73a46efcfa  267 Elewacja ogrodowa

Interesujący projekt budynku wielorodzinnego, którego nowoczesny design z pewnością przyciągnie spojrzenia i zachwyci wielu klientów. Tynki w dwóch kolorach, naturalna okładzina, szklane balustrady na balkonach podkreślają charakter budynku oraz zapewniają atrakcyjny wygląd. Stylistycznie dom idealnie wkomponuje się zarówno w krajobraz miejski, jak i podmiejski. Niewątpliwym atutem tego projektu jest możliwość dopasowania do płytkich i wymagających działek, zmieści się na działkach o głębokości nieco ponad 18 m. W budynku zaprojektowano 9 mieszkań: 6 mieszkań trzypokojowych o powierzchni ok. 54 m2 i ok. 46 m2 oraz 3 mieszkania dwupokojowe o powierzchni ok. 38 m2. Funkcjonalny układ pomieszczeń zapewnia mieszkańcom komfort codziennego użytkowania. Wszystkie pokoje mają dostęp do tarasów lub balkonów, które zaprojektowano w formie loggi, zapewniając mieszkańcom większą prywatność podczas relaksu na świeżym powietrzu. W większych mieszkaniach istnieje możliwość całkowitego wymknięcia kuchni. Aby zapewnić wygodę przechowywania, we wszystkich mieszkaniach przewidziano wiele miejsc na praktyczne szafy ubraniowe. „Dom przy deptaku” należy do kolekcji: projekty domów wielorodzinnych, projekty domów nowoczesnych, nietypowe projekty domów, projekty domów dla deweloperów.
