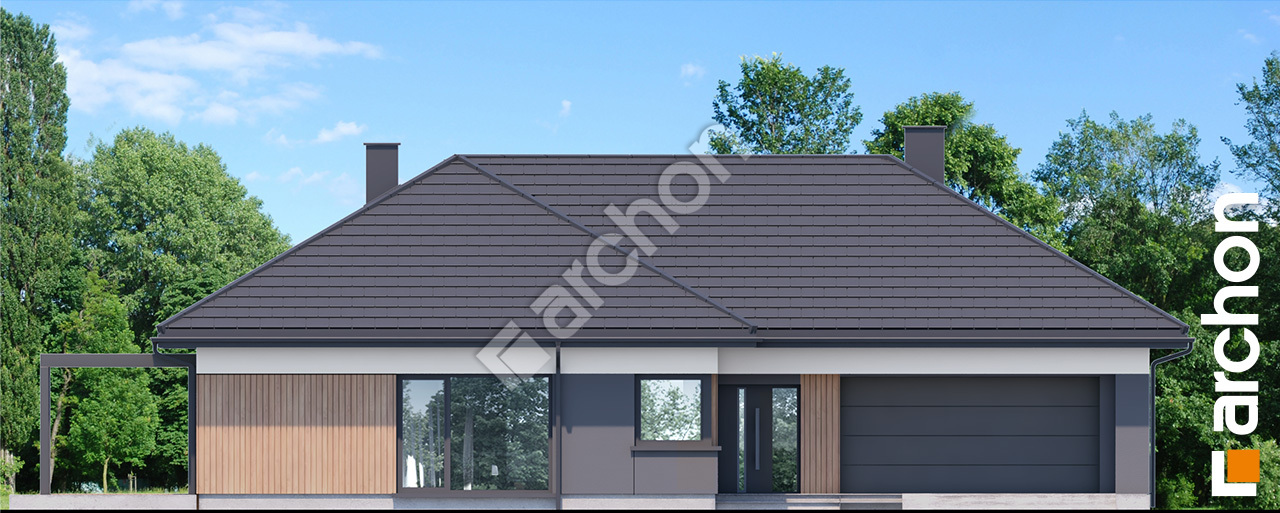

gotowy projekt Dom w chelone (G2E) widok 1
Pow. domu 135,58 m²
Pow. garażu 35,32 m²
Pow. kotłowni 8,59 m²
pokoje 5
łazienki i WC 3

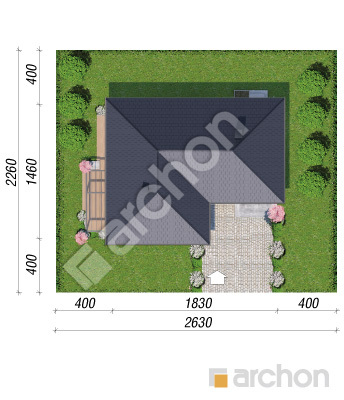

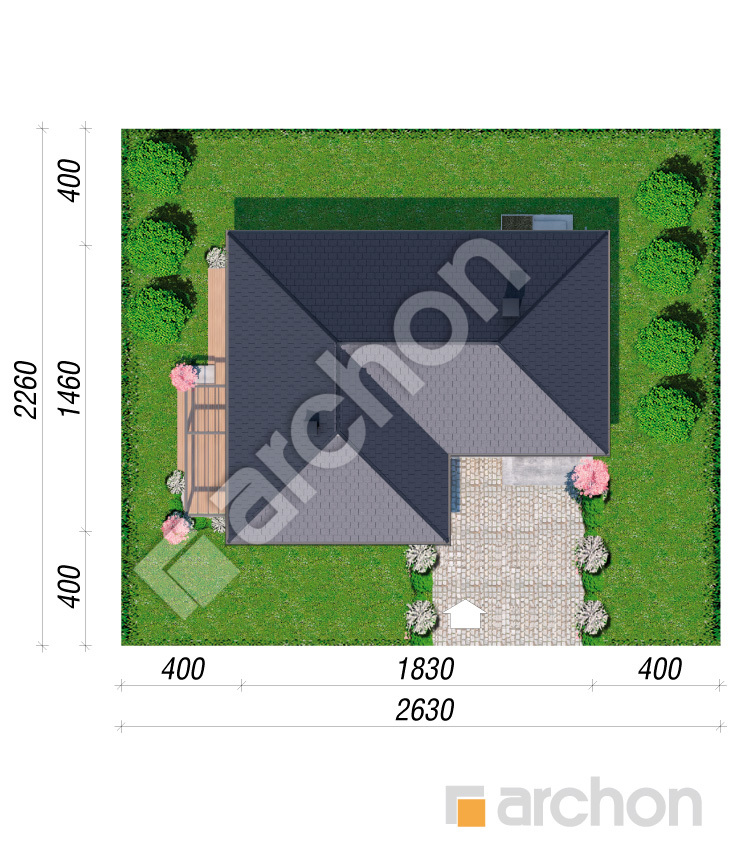

Min. wym. działki 26,3 x 22,6 m
Likwidacja okien w garażu.
25,3 x 22,6 m
KOSZTY BUDOWY 435 000
Pow. domu 135,58 m²
Pow. garażu 35,32 m²
Pow. kotłowni 8,59 m²
pokoje 5
łazienki i WC 3
Min. wym. działki 26,3 x 22,6 m
Likwidacja okien w garażu.
25,3 x 22,6 m
Dom w chelone (G2E)
135,58 m² 35,32 m² 8,59 m²
gotowy projekt Dom w chelone (G2E) widok 1
Dom jednorodzinny parterowy
5 pokoi, kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek, garaż

Koszty budowy

435 000 zł netto


Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
5 450 zł z VAT 23% (4 430,89 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 650 zł
Najniższa cena z 30 dni przed obniżką 5 450 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

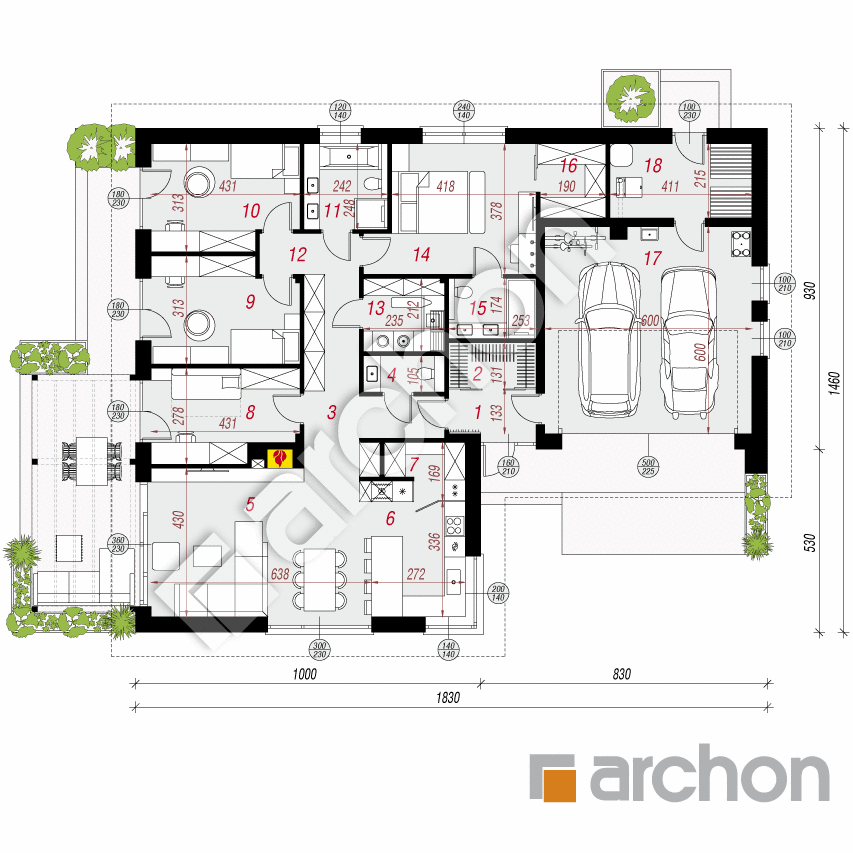

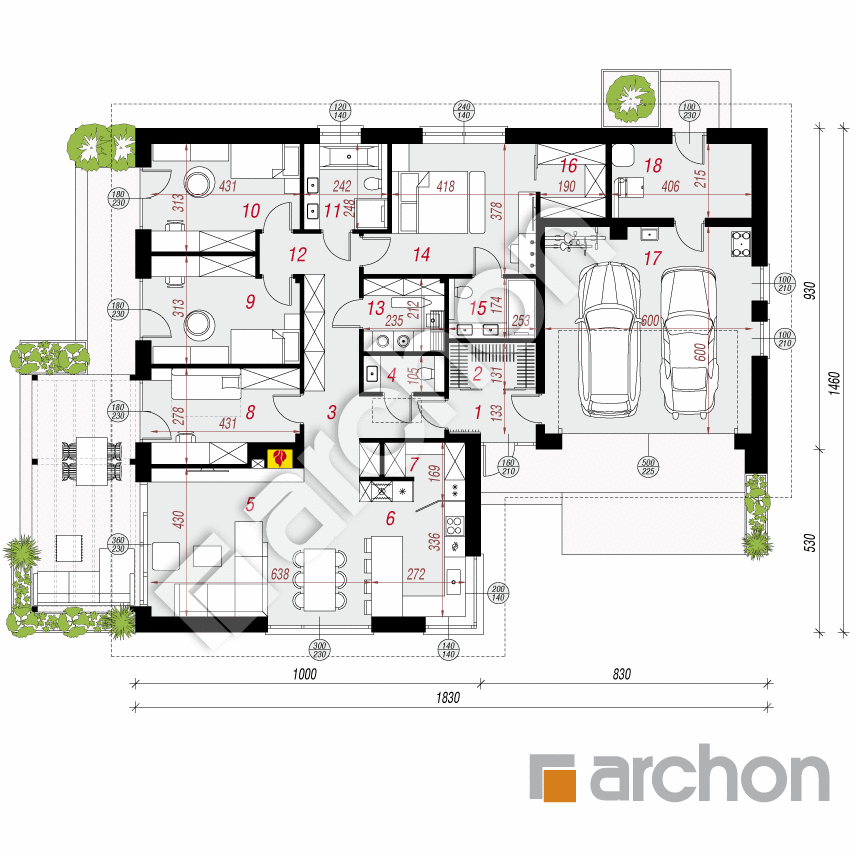

PARTER
179,49
1. Wiatrołap 3,26
2. Garderoba 3,21
3. Korytarz 5,01
4. Łazienka 2,33
5. Salon + Jadalnia 29,27
6. Kuchnia 9,77
7. Spiżarnia 3,26
8. Pokój 10,74
9. Pokój 12,35
10. Pokój 12,36
11. Łazienka 5,81
12. Korytarz 8,85
13. Pralnia 4,79
14. Pokój 16,42
15. Łazienka 4,23
16. Garderoba 3,92
17. Garaż 35,32
18. Kotłownia 8,59

Dane projektu Domu w chelone (G2E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien w garażu.

Technologia i konstrukcja

Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Ogrzewanie

kocioł: na pellet + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.

Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

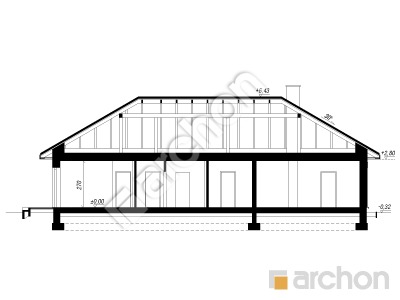

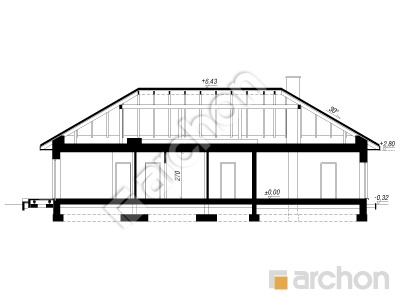

Przekrój

gotowy projekt Dom w chelone (G2E) przekroj budynku

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

Dom w chelone (G2E) to projekt domu jednorodzinnego w stylu współczesnym, parterowego, o prostej, eleganckiej bryle przykrytej dachem czterospadowym. Kompozycja elewacji łączy biały i szary tynk z efektowną drewnianą okładziną, a duże przeszklenia nadają całości lekkości i nowoczesnego charakteru. Wejście zaplanowano w praktycznym podcieniu, prowadzącym do przestronnego wiatrołapu z wydzieloną, wygodną garderobą. Atutem projektu jest otwarta, amfiladowa strefa dzienna z kominkiem, w której salon, jadalnia i kuchnia tworzą reprezentacyjną, pełną światła przestrzeń rodzinnego wypoczynku. Kuchnia z narożnym oknem i dużym, co najmniej trzyosobowym półwyspem została połączona z praktyczną spiżarnią, dzięki czemu codzienne użytkowanie domu jest wyjątkowo funkcjonalne. Część prywatna obejmuje cztery przestronne pokoje, w tym komfortowy apartament rodziców na parterze z własną garderobą i łazienką. Program użytkowy uzupełniają dwie łazienki, wygodna pralnia oraz taras osłonięty pergolą, który naturalnie przedłuża strefę dzienną na ogród. W bryle budynku znajduje się dwustanowiskowy garaż z przejściem do kotłowni na pellet, w której przewidziano także miejsce do składowania opału. W projekcie zastosowano wentylację mechaniczną z odzyskiem ciepła, co podnosi standard użytkowania i sprzyja energooszczędności. Dom w chelone (G2E) wyróżnia się przemyślanym układem, nowoczesną estetyką i funkcjonalnością, których poszukują inwestorzy wybierający projekty domów parterowych z garażem w bryle budynku.
