Projekt domu  Dom w diaskiach

Cena z kodem 4 910 zł (3 991,87 netto)
gotowy projekt Dom w diaskiach widok 1
Dom jednorodzinny piętrowy
5 pokoi, 1 kuchnia, 3 łazienki, spiżarka, 1 kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 163,43 m²
  • Powierzchnia garażu 36,06 m²
  • Powierzchnia kotłowni 8,95 m²
  • Min. wymiary działki 22,0 x 24,4 m
  • 21,0 x 24,4 m
  • Likwidacja otworów okiennych i drzwiowych w ścianie bocznej garażu.

STARA, NIŻSZA CENA z kodem rabatowym MIKOLAJ250
4 910 zł z VAT 23% (3 991,87 zł netto)
Kod ważny do 10.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 5 160 zł
Najniższa cena z 30 dni przed obniżką 4 810 zł
NOWA CENA już od 10 grudnia 5 410 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 500 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 319 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
134,71 (137,58)
1. Wiatrołap 7,35
2. Garderoba 2,84
3. Spiżarnia 2,22
4. Kuchnia 11,75
5. Salon + Jadalnia 38,34
6. Gabinet 14,75
7. Korytarz 8,95 (11,82)
8. Łazienka 3,50
9. Kotłownia 8,95
10. Garaż 36,06
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

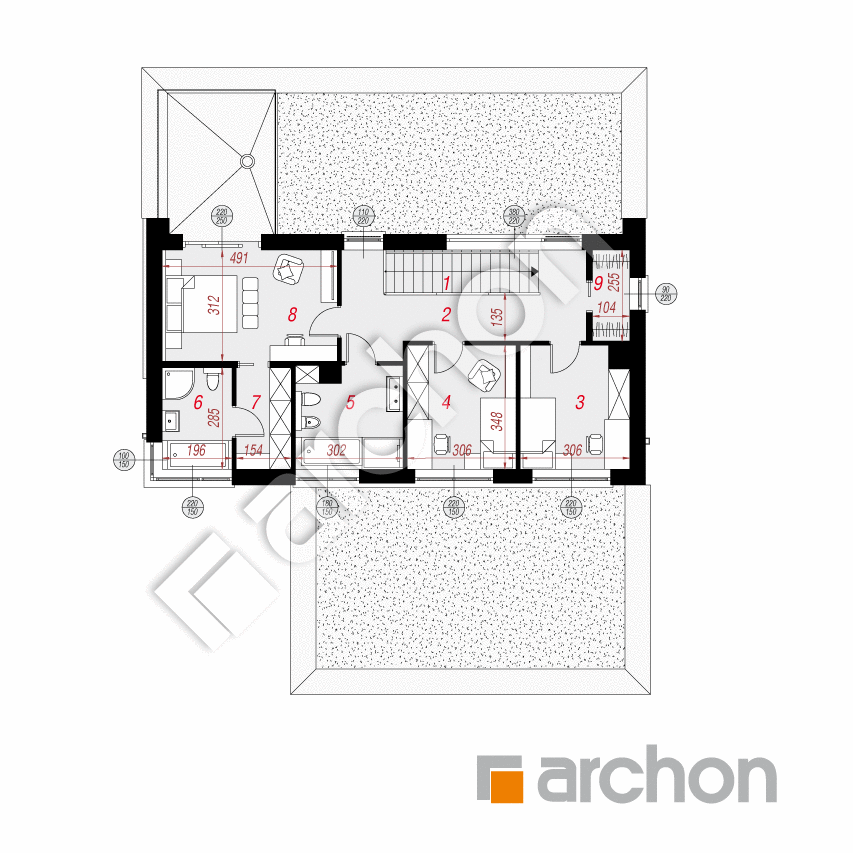

PIĘTRO
73,73
1. Schody 5,18
2. Korytarz 13,06
3. Pokój 10,01
4. Pokój 10,18
5. Łazienka 8,22
6. Łazienka 4,21
7. Garderoba 5,39
8. Pokój 15,00
9. Garderoba 2,48

Dane projektu Domu w diaskiach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja otworów okiennych i drzwiowych w ścianie bocznej garażu.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: płaski, papa termozgrzewalna
brama garażowa: HÖRMANN
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

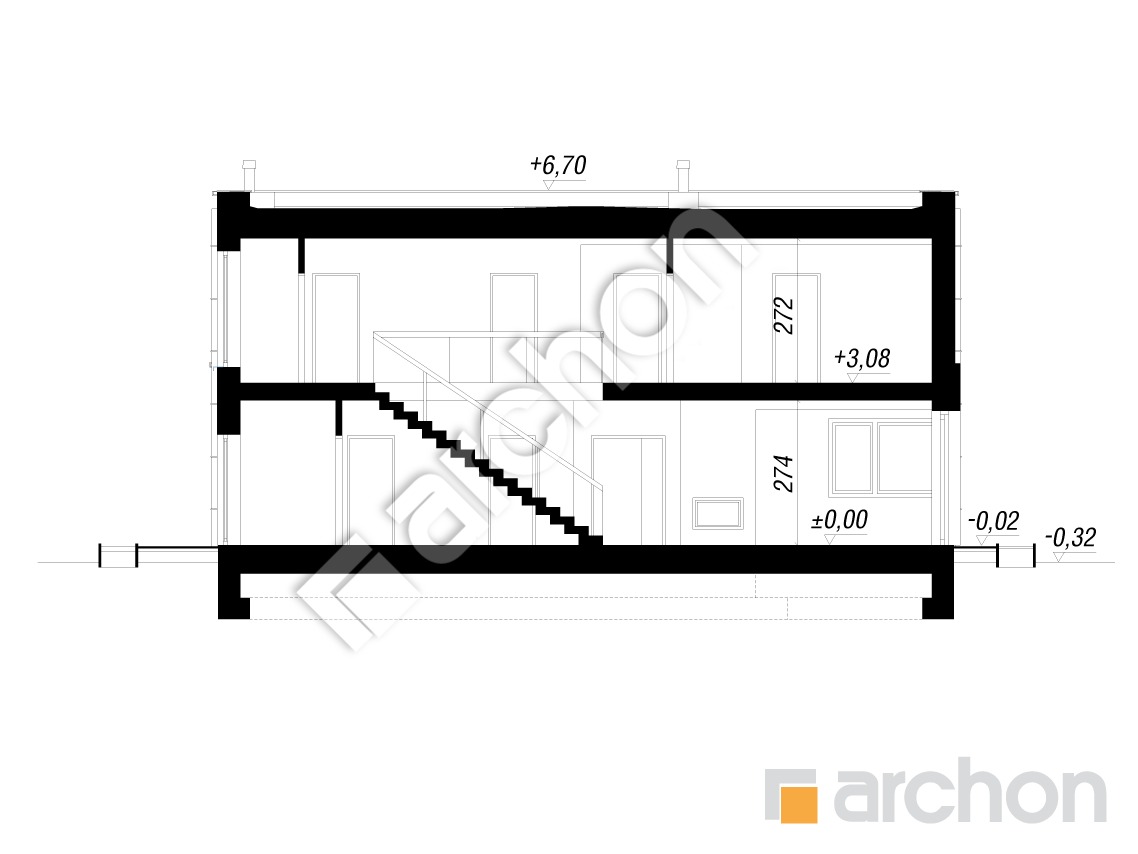

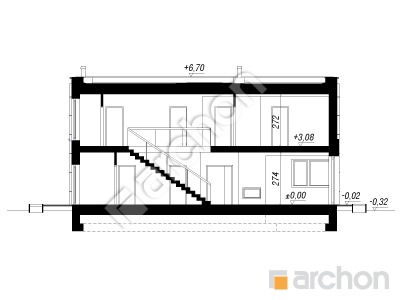

Przekrój

gotowy projekt Dom w diaskiach przekroj budynku

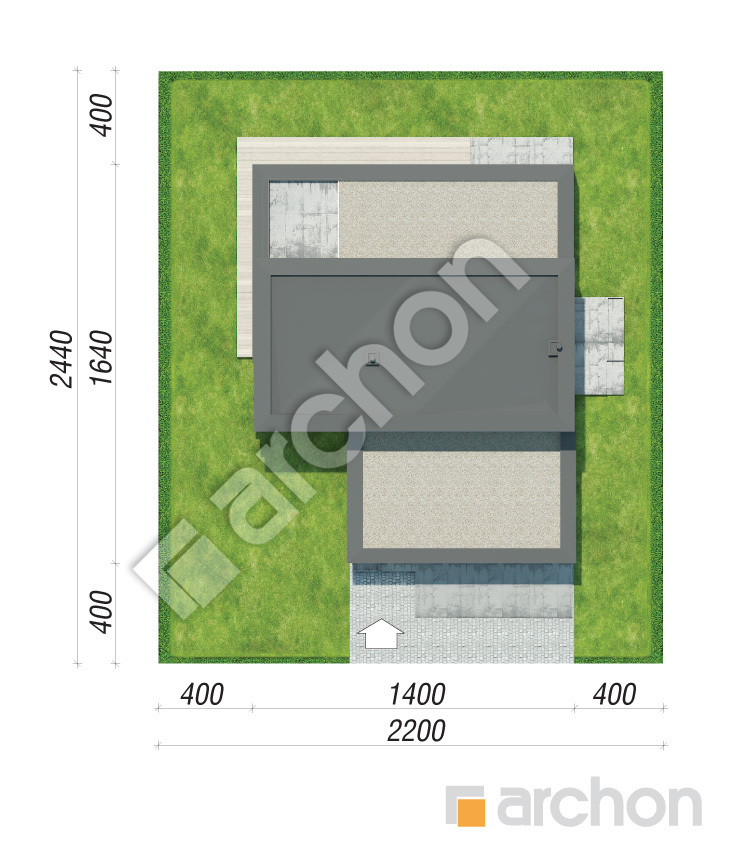

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

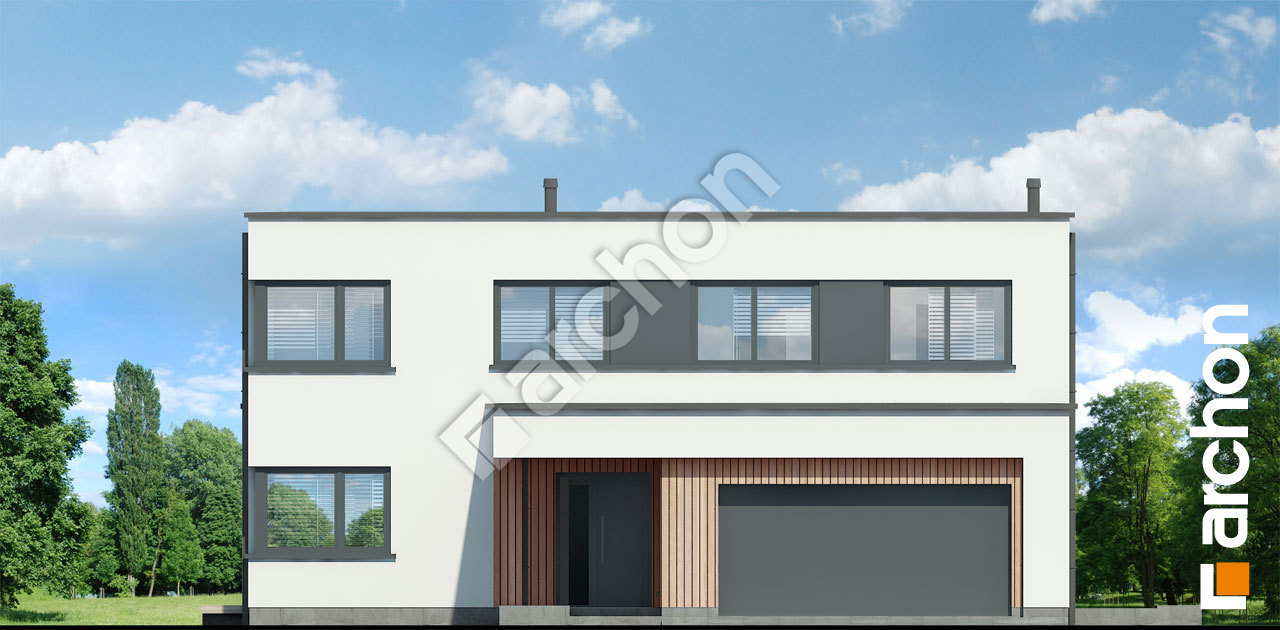

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w diaskiach ffd53fb554e20bd74928b633a05eceaa  264 Elewacja frontowa

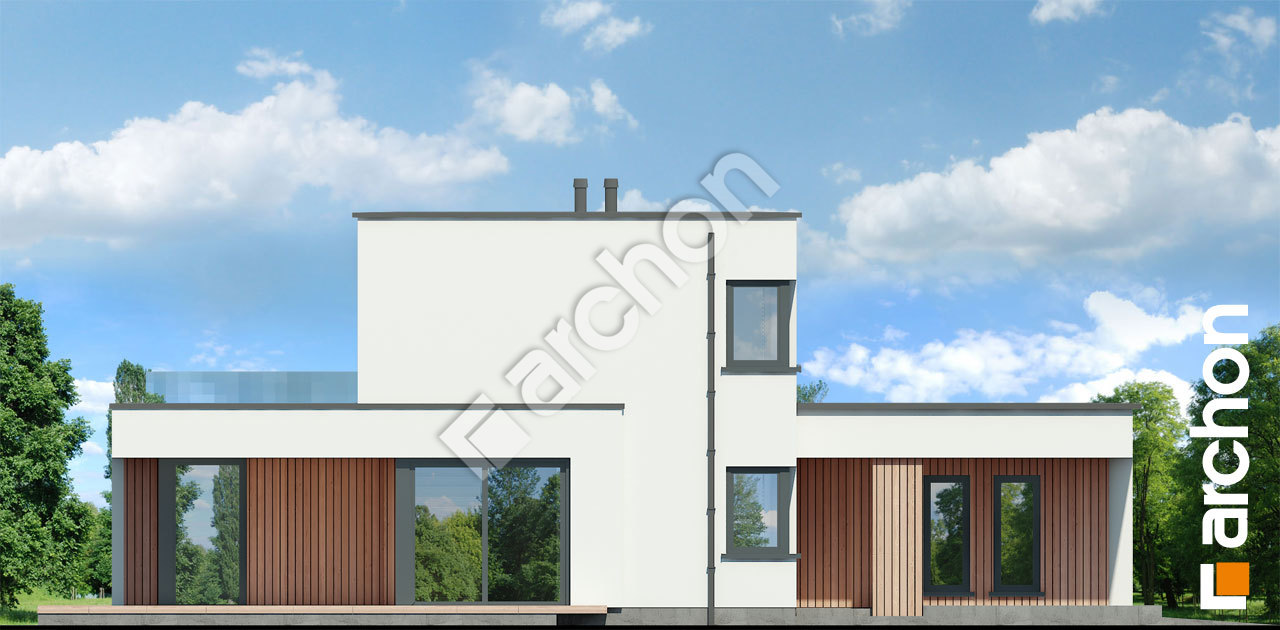

Elewacja boczna projekt dom w diaskiach a8cf12e2d8f65193efc3e9047617f1c9  265 Elewacja boczna

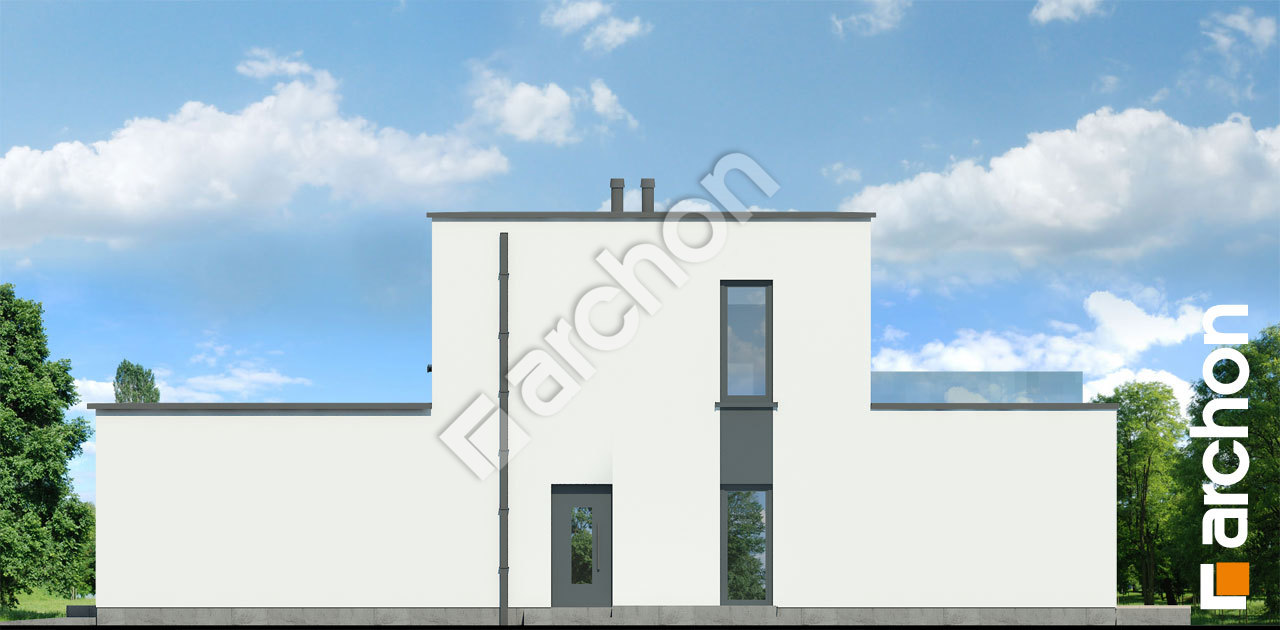

Elewacja boczna projekt dom w diaskiach 7a5377ab96ba4a5e862283be820a07ec  266 Elewacja boczna

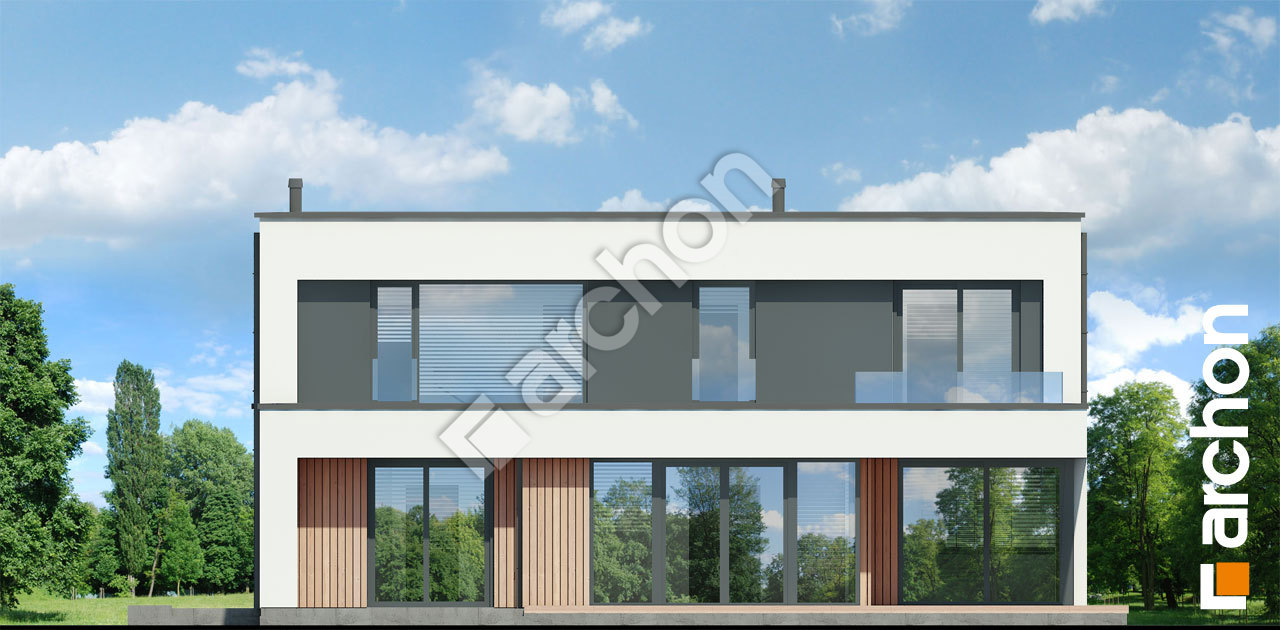

Elewacja ogrodowa projekt dom w diaskiach ddb55467acfa2312c8488836f1ded287  267 Elewacja ogrodowa

Nowoczesny, piętrowy, komfortowy! Ten projekt zachwyci miłośników przestronnych wnętrz i nowoczesnej architektury. Dom został zwieńczony płaskim dachem oraz połączony bryłowo z dwustanowiskowym garażem, wyraźnie wysuniętym przed główną linię budynku. Charakter domu podkreśla wykończenie elewacji, z tynkiem połączono drewnianą okładzinę, wprowadzając efektowny, naturalny akcent. Prawdziwą ozdobą domu jest pięknie zakomponowany, rozległy i dostępny z różnych części parteru taras. Z pewnością będzie on ulubionym miejscem relaksu na świeżym powietrzu. Przewidziano tutaj klimatyczną, przesłoniętą nowoczesną pergolą letnią jadalnię, a także usytuowaną w podcieniu zadaszoną strefę wypoczynku, która dostępna jest z dodatkowego pokoju na parterze. Dzięki licznym przeszkleniom wnętrze domu prezentuje się wyjątkowo atrakcyjnie, a przesuwny systemem otwierania drzwi tarasowych tworzy efekt płynnej i harmonijnej integracji z ogrodem. W ramach otwartej, przestronnej części dziennej wyraźnie zdefiniowano poszczególne strefy ze względu na ich funkcje. Salon to komfortowa przestrzeń wypoczynkowa z dużą narożną sofą i panoramicznym widokiem na ogród. Jadalnię zlokalizowano w narożnej, przeszklonej części parteru, nadając jej reprezentacyjny charakter. W „Domu w diaskiach” zaprojektowano dużą, optymalnie zorganizowaną kuchnię z centralnie wkomponowaną wyspą. Takie rozwiązanie daje możliwość zaaranżowania wygodnej strefy gotowania, a blat na wyspie świetnie sprawdzi się jako dodatkowe miejsce do spożywania posiłków. Zabudowa kuchenna oferuje dużo miejsc do przechowywania, które dodatkowo uzupełnia zaprojektowania w pobliżu wiatrołapu spiżarnia. Na parterze znajduje się również wygodny gabinet, obok niego naturalnie doświetlona i wyposażona w prysznic łazienka. W projekcie domu przewidziano dużą kotłownię gazową, którą połączoną z funkcją pralni, a osobne wyjście na zewnątrz umożliwia suszenie prania na świeżym powietrzu. Praktycznym rozwiązaniem jest zaprojektowana przy wiatrołapie i wymknięta przesuwnymi drzwiami garderoba, dzięki której łatwo utrzymamy w strefie wejściowej porządek. Z tego pomieszczenia mieszkańcy mogą szybko przejść do obszernego dwustanowiskowego garażu. Ozdobą wnętrza są efektowne jednobiegowe schody, prowadzące na piętro, do przestronnej strefy nocnej. Rodzice mają tutaj do dyspozycji komfortowy apartament z łazienką oraz garderobą, a dla dzieci przewidziano dwa wygodne pokoje. Program strefy nocnej obejmuje również wspólną dla wszystkich domowników, w pełni wyposażoną łazienkę oraz garderobę. Zaprezentowany „Dom w diaskiach” to interesujący gotowy projekt z kolekcji: projekty domów piętrowych, projekty domów nowoczesnych, projekty domów z płaskim dachem, a także projekty domów z garażem dwustanowiskowym.
