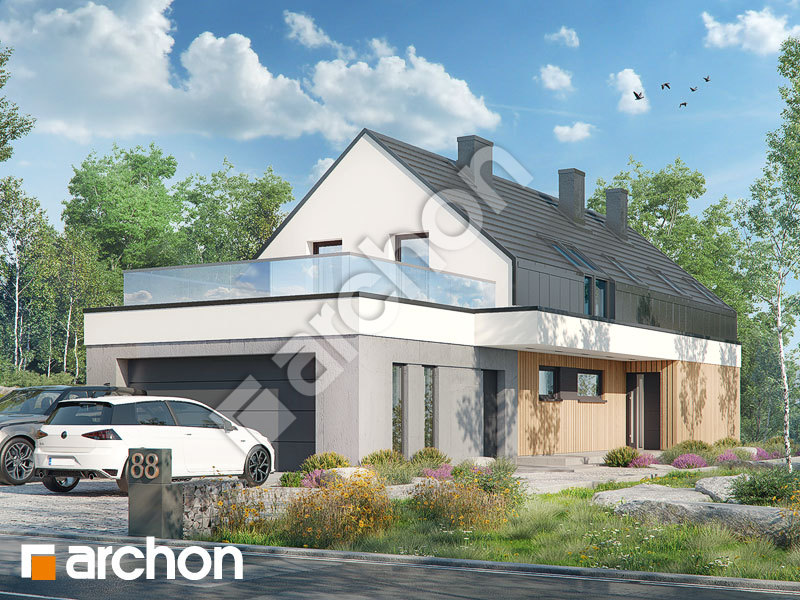

gotowy projekt Dom w estragonie 3 (G2) widok 1

Zobacz lustrzane odbicie

gotowy projekt Dom w estragonie 3 (G2) dodatkowa wizualizacja

gotowy projekt Dom w estragonie 3 (G2) widok 1

Dom jednorodzinny z poddaszem użytkowym

6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, kominek, garaż

Powierzchnia domu 193,87 m²
powierzchnia garażu 36,17 m²
powierzchnia kotłowni 9,12 m²
Min. wymiary działki 16,6 x 31,8 m

Więcej parametrów

Koszty budowy
na II kwartał 2021

380 100 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 250 zł

3 850 zł (3 130,08 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 430,00 zł 89 zł

zyskujesz 341 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3080 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł

Garaż 50% taniej
Kosztorys za 89 zł
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:

Projekt architektoniczny
Projekt konstrukcyjny
Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej

Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

Dom jednorodzinny z poddaszem użytkowym

6 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, kominek, garaż

Powierzchnia domu 193,87 m²
powierzchnia garażu 36,17 m²
powierzchnia kotłowni 9,12 m²
Min. wymiary działki 16,6 x 31,8 m

Więcej parametrów

Koszty budowy
na II kwartał 2021

380 100 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 250 zł

3 850 zł (3 130,08 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 430,00 zł 89 zł

zyskujesz 341 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom w estragonie 3 (G2) rzut parteru

PARTER	151,71	(154,15)
1. Wiatrołap	7,45
2. Toaleta	1,83
3. Kotłownia	9,12
4. Łazienka	6,82
5. Pokój	17,82
6. Garderoba	6,62
7. Garaż	36,17
8. Hol	11,12	(13,56)
9. Salon	40,51
10. Kuchnia	10,64
11. Spiżarnia	3,61

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w estragonie 3 (G2) rzut poddasza

PODDASZE	87,45	(108,92)
1. Schody	3,81
2. Korytarz	21,45	(27,26)
3. Pokój	9,22	(11,02)
4. Pokój	17,16	(20,50)
5. Łazienka	7,12	(9,64)
6. Pokój	13,94	(17,94)
7. Pokój	14,75	(18,75)

Dane projektu Domu w estragonie 3 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. )

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Dodatkowe Informacje

W PROJEKCIE ZASTOSOWANO ROLETY ZEWNĘTRZNE.

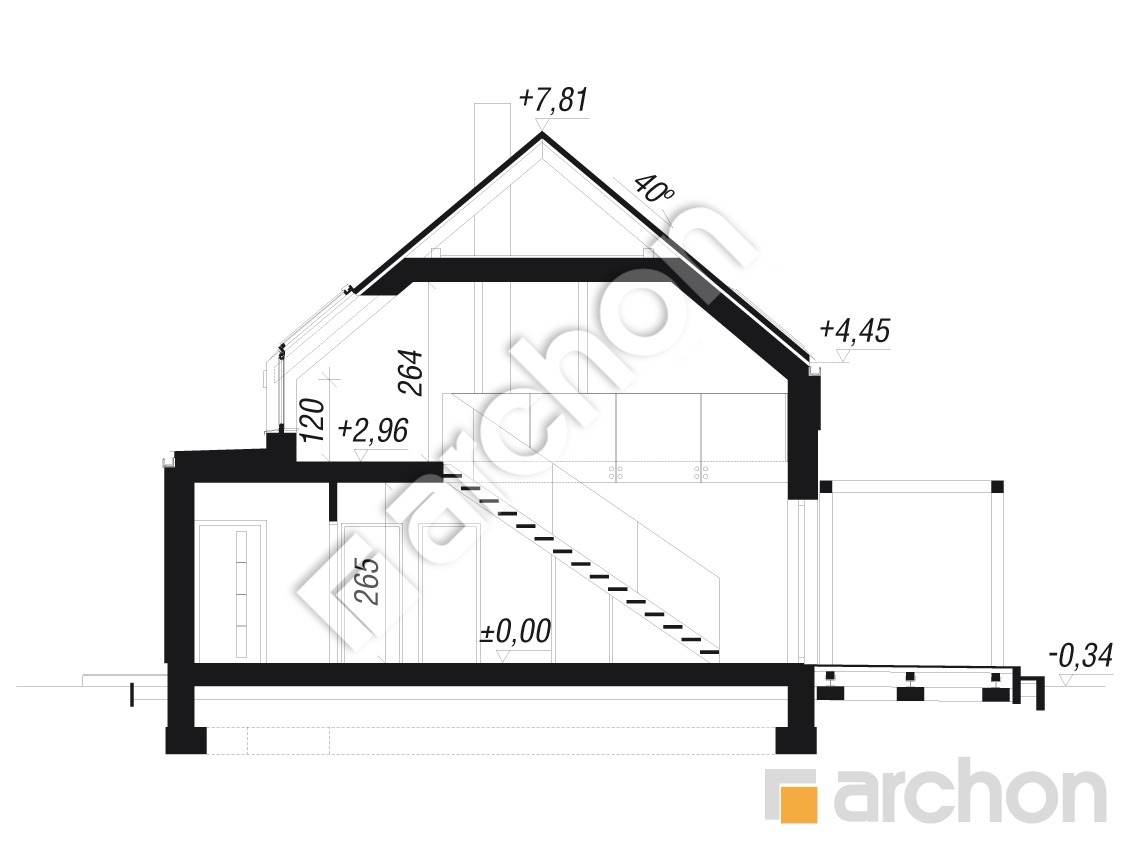

Przekrój

gotowy projekt Dom w estragonie 3 (G2) przekroj budynku

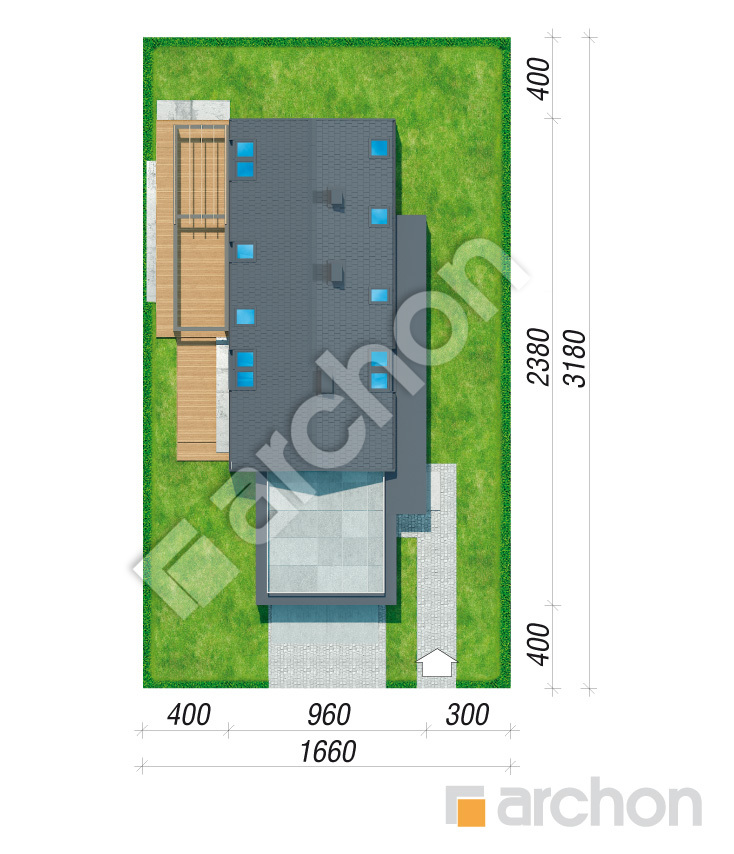

Obrys

gotowy projekt Dom w estragonie 3 (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

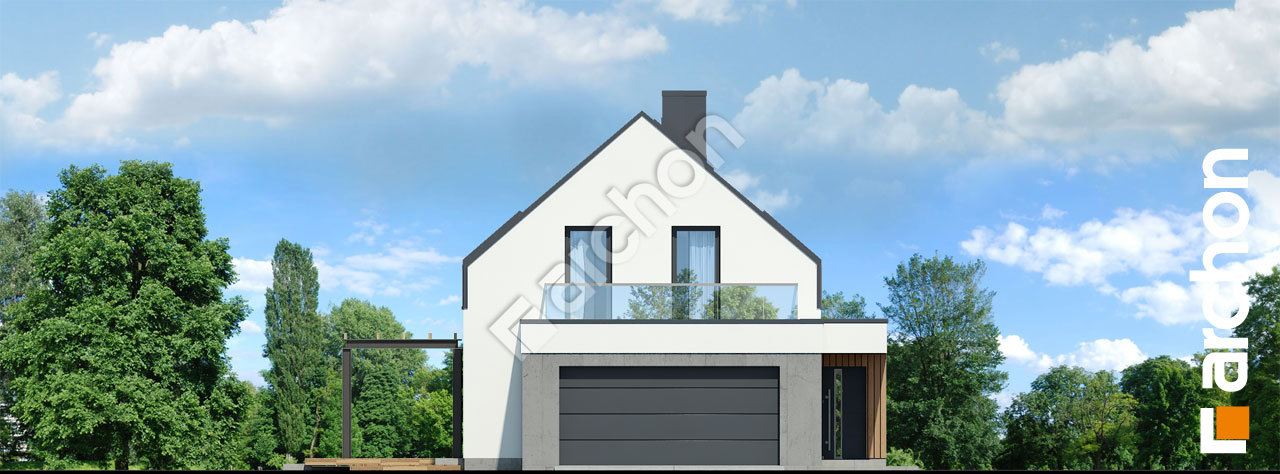

Elewacja frontowa

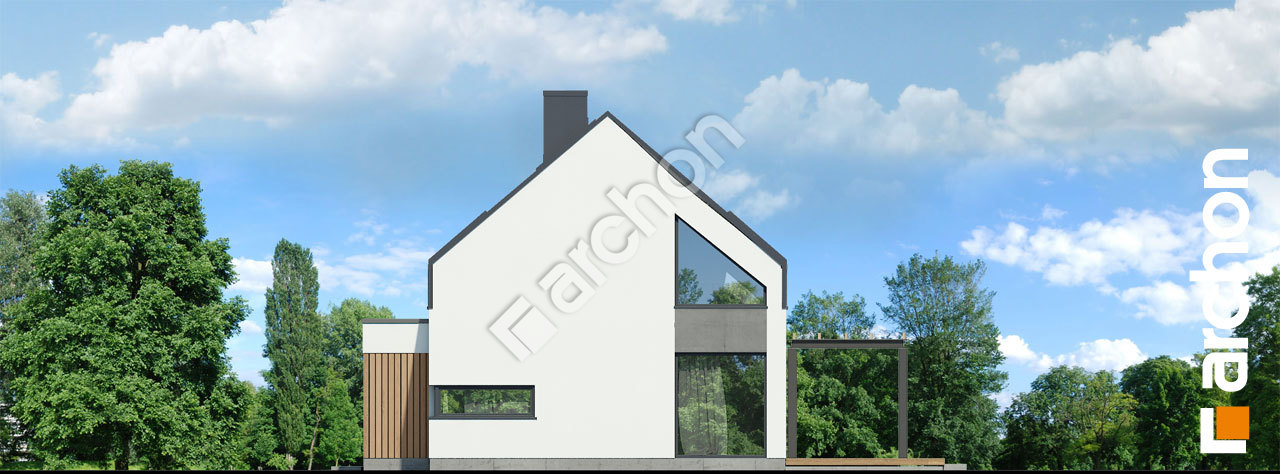

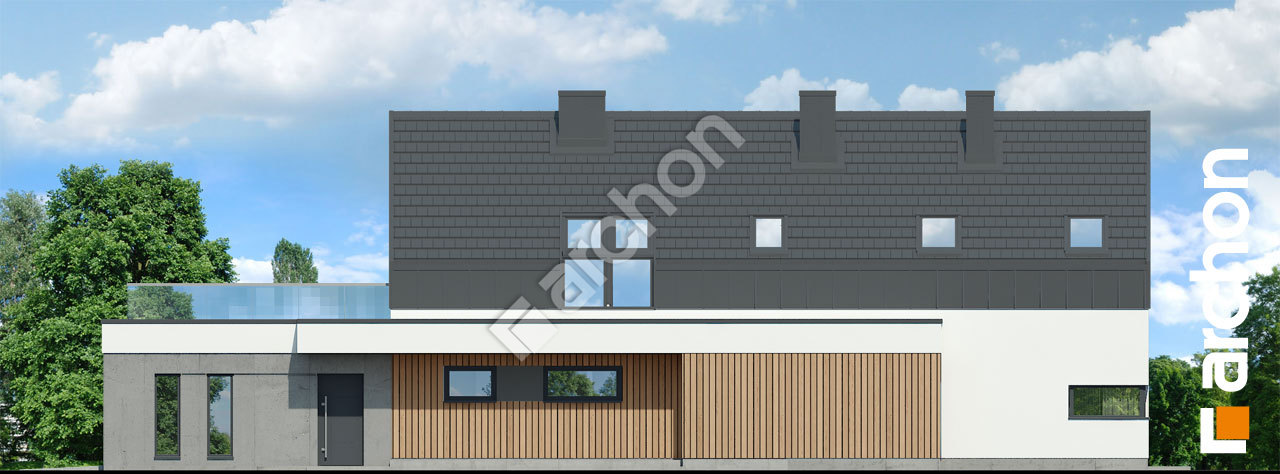

Elewacja boczna

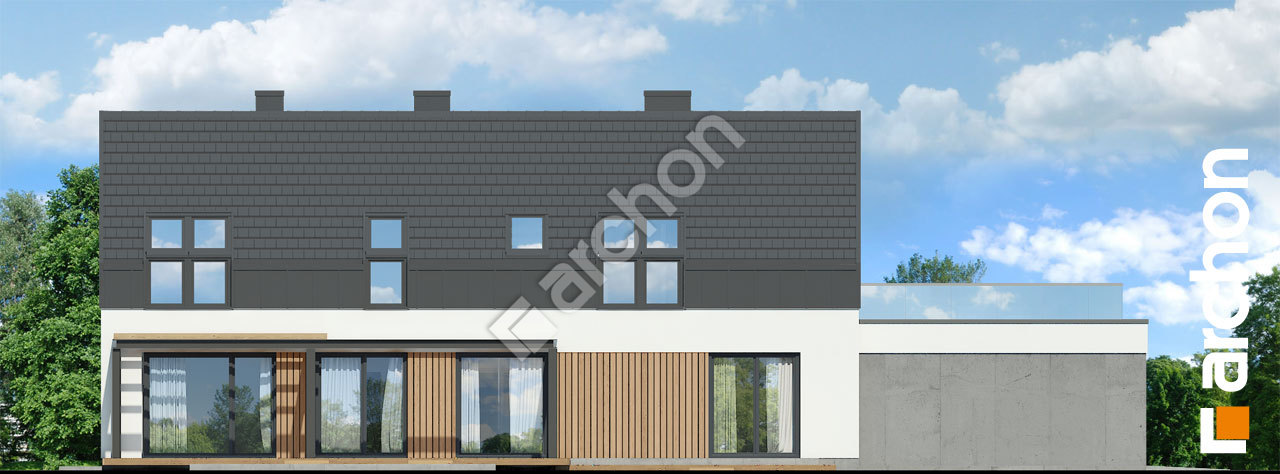

Elewacja ogrodowa

Komfortowy i przestronny dom w stylu nowoczesnej stodoły, polecany do realizacji na wąskich działkach. Prosta bryła domu została zwieńczona dwuspadowym dachem, pokrytym płaską, antracytową dachówką. Elewacje wykończono jasnym tynkiem w połączeniu z naturalnym drewnem. Interesującym detalem są okna kolankowe, które dodają nowoczesnego charakteru i w efektowny sposób doświetlają pomieszczenia na poddaszu. Komfortowy relaks na świeżym powietrzu oferuje obszerny, pięknie zaaranżowany taras z pergolą, dostępny z różnych części parteru, mieszczący zarówno strefy wypoczynkowe, jak i letnią jadalnię. Do domu wchodzimy przez obszerny wiatrołap, przy którym przesuwnymi drzwiami wymknięto garderobę. W doskonale doświetlonej i otwartej na widok ogrodu części dziennej mieszkańcy dysponują przestronnym salonem, dużą jadalnią oraz kuchnią z obszernym półwyspem. Jej program uzupełnia przewidziana tuż obok spiżarnia. W drugiej części parteru przewidziano wyraźnie wyodrębnioną, zaciszną strefę rodziców. Tę funkcję pełni przestronny apartament z dużą garderobą i w pełni wyposażoną, jasną łazienką. Atrakcyjności dodaje mu nowoczesne, przesuwne przeszklenie, zapewniające bezpośredni dostęp do tarasu. W programie domu uwzględniono także toaletę, a w ramach pojemnej kotłowni gazowej zorganizowano pralnię. Poddasze to przestronna i ustawna strefa nocna, obejmująca cztery pokoje oraz łazienkę. W optymalny sposób zagospodarowano powierzchnię korytarza na poddaszu, gdzie można zamontować liczne szafy do przechowywania, z pewnością ułatwią utrzymanie porządku w domu. Przewidziany w projekcie domu dwustanowiskowy garaż, dostępny jest z zewnątrz, oprócz samochodów pomieści także sprzęty sportowe i ogrodnicze. „Dom w estragonie 3 (G2)” to interesująca propozycja z kolekcji: projekty domów nowoczesnych, projekty domów dachem dwuspadowym, projekty domów w stylu nowoczesnej stodoły.
