Projekt domu Dom w felicjach 2 (G2E) OZE

4 970 zł  4 420 zł
(3 593,50 zł netto)
gotowy projekt Dom w felicjach 2 (G2E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
7 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek, garaż

  • Powierzchnia domu 199,85 m²
  • powierzchnia garażu 35,58 m²
  • powierzchnia kotłowni 7,27 m²
  • Min. wymiary działki 22,4 x 23,95 m
Koszty budowy

328 700 zł


Do końca promocji:
White
4 970 zł
4 420 zł (3 593,50 zł netto)
  ZAMÓW 550 zł TANIEJ
aktualny kosztorys budowlany  500,00 zł 89 zł
Kup kosztorys z projektem i zyskaj dodatkowo 411 zł
NOWOŚĆ! Projekt na zamówienie

Planowany termin ukończenia dokumentacji: 2021-10-19 Powiadom mnie o dostępności projektu


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł
  • Garaż 50% taniej
  • Kosztorys za 89 zł
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej!

PARTER 136,97 (139,79)
1. Wiatrołap 6,02
2. Hol 10,50 (13,32)
3. Spiżarnia 1,98
4. Kuchnia 17,18
5. Salon + Jadalnia 41,12
6. Pokój 14,15
7. Łazienka 3,17
8. Kotłownia 7,27
9. Garaż 35,58
PODDASZE 105,73 (139,11)
1. Schody 4,67
2. Korytarz 9,56
3. Pokój 10,24 (12,98)
4. Hol 3,28 (3,50)
5. Łazienka 7,05 (7,21)
6. Garderoba 3,97 (6,37)
7. Pokój 13,46 (23,72)
8. Łazienka 4,78 (7,15)
9. Pralnia 3,55 (5,31)
10. Pokój 11,62 (14,99)
11. Pokój 11,96 (15,33)
12. Pom. rekreacyjne 21,59 (28,32)

Dane projektu Domu w felicjach 2 (G2E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 110 cm
dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej!
wentylacja: mechaniczna

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

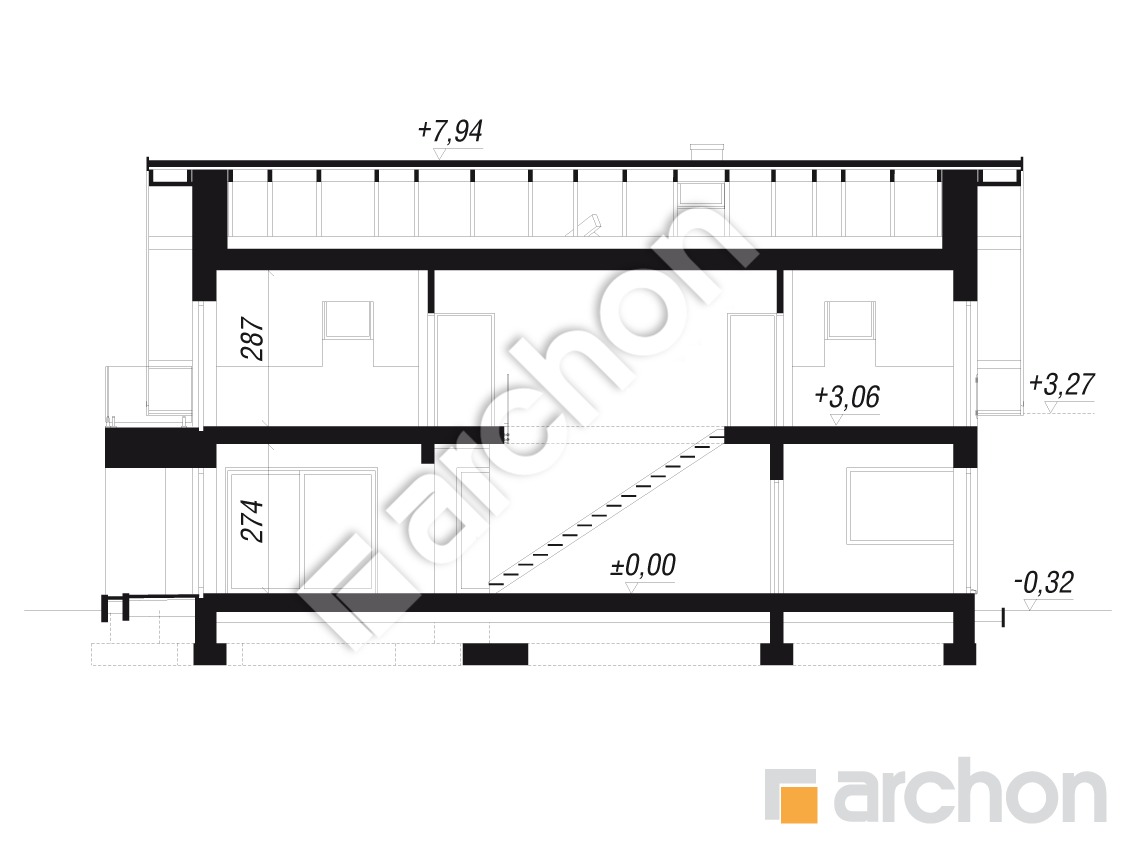

Przekrój

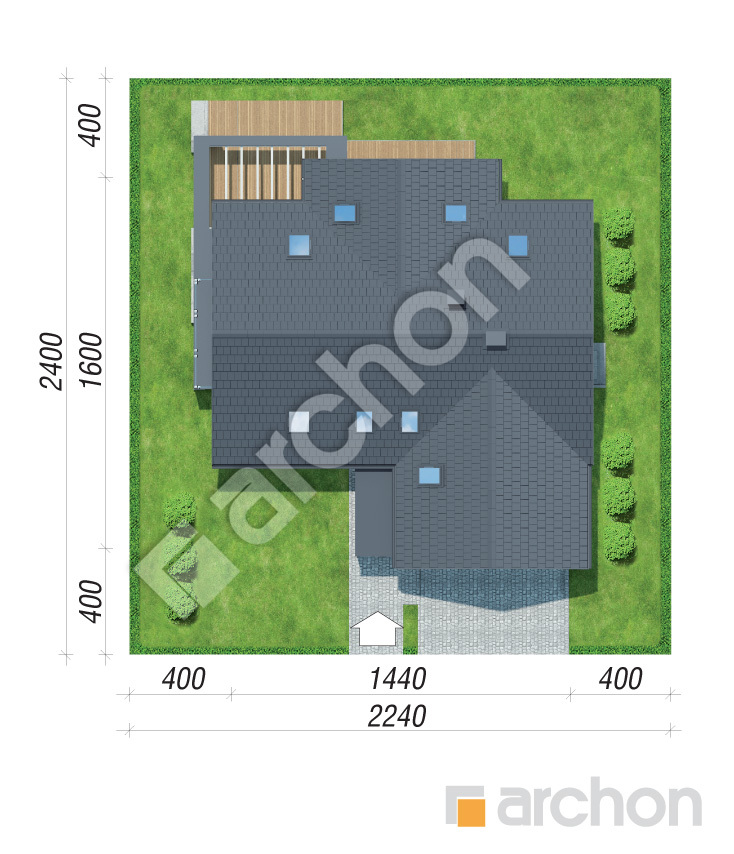

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

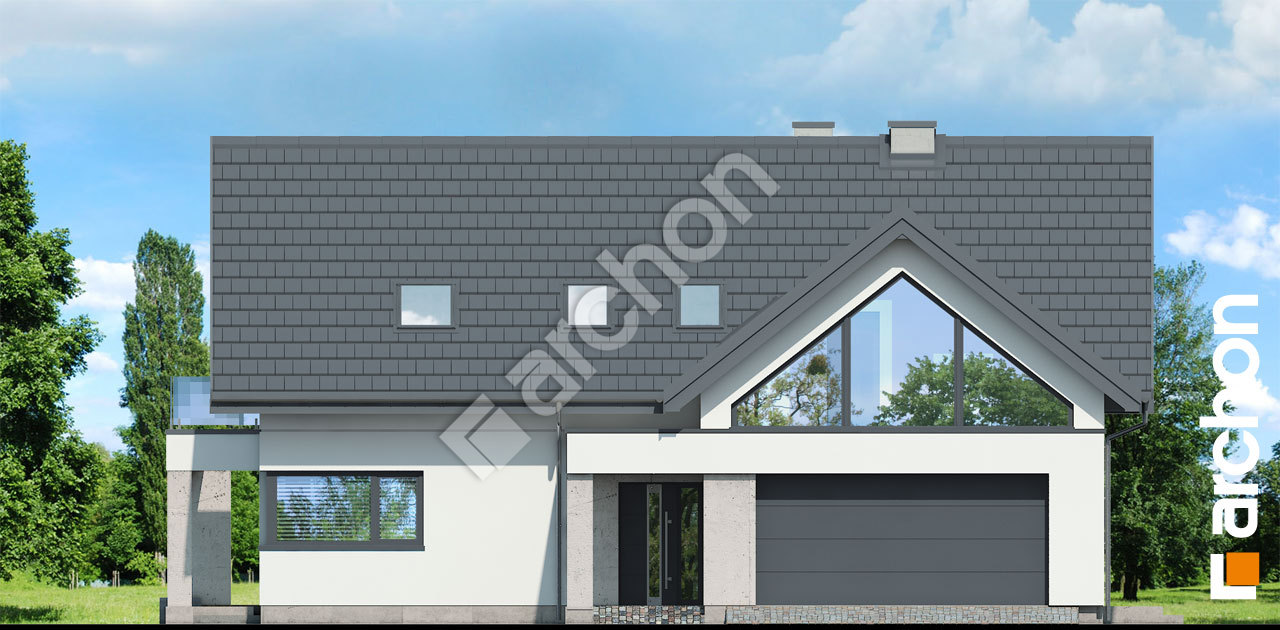

zobacz lustrzane odbicie White Elewacja frontowa

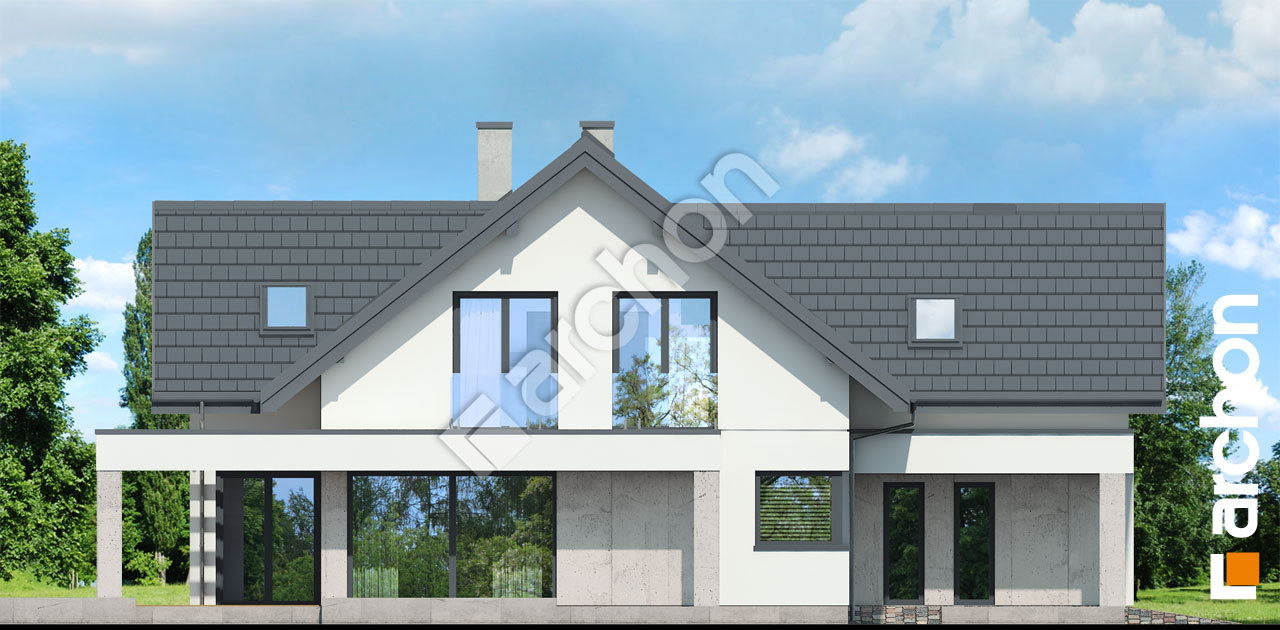

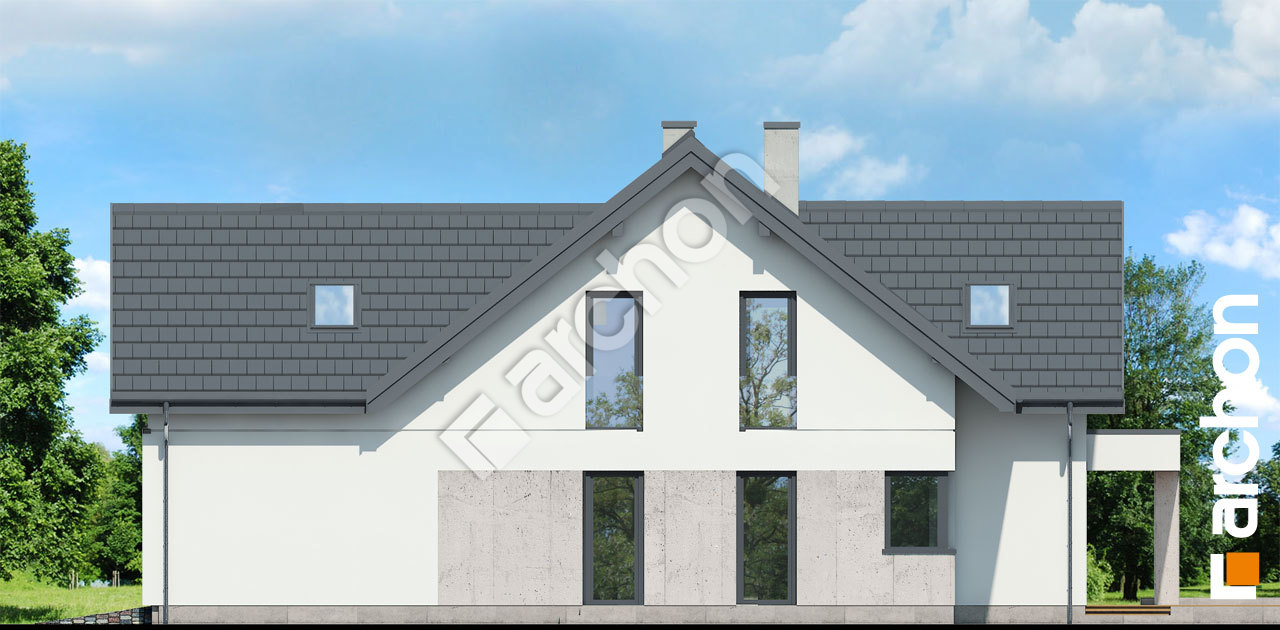

White Elewacja boczna
White Elewacja boczna

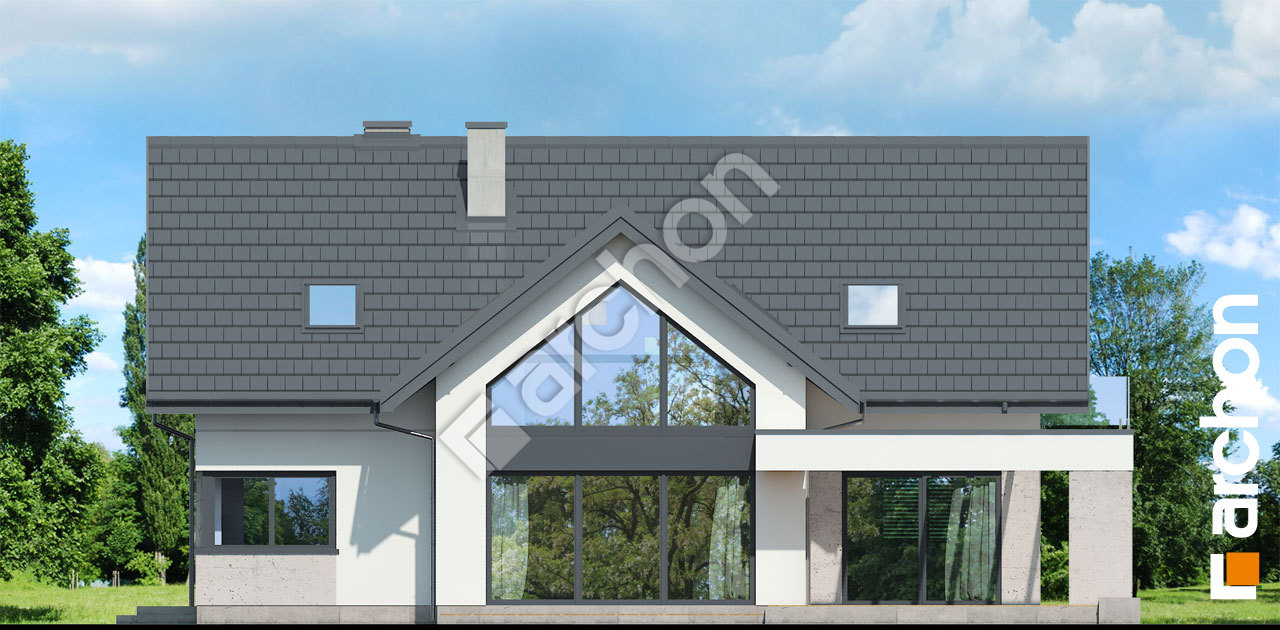

White Elewacja ogrodowa

Niezwykle interesujący projekt nowoczesnego domu z poddaszem użytkowym, w którym w standardzie przewidziano projekt wentylacji mechanicznej z rekuperacją, a także projekt ogrzewania zasilanego z pompy ciepła. Dom zachwyca wspaniałym designem elewacji, dużymi przeszkleniami oraz komfortowym wnętrzem. Przedłużenie płyty dwustanowiskowego garażu tworzy nad strefą wejściową ciekawą przesłonę i zabezpiecza ją przed niekorzystnymi warunkami pogodowymi. Ozdobą elewacji ogrodowej jest wysoki ryzalit z dużym, nowoczesnym przeszkleniem, które w imponujący sposób otwiera dom na widok zewnętrzny, gwarantując jednocześnie swobodny dostęp naturalnego światła. Pięknym detalem jest także tarasowa pergola, dzięki której rodzinny relaks zyska klimatyczny charakter. Taras został płynnie skomunikowany ze strefą dzienną, dostępny jest zarówno z salonu, jak i z jadalni, która w prezentowanym projekcie jest wyjątkowo przestronna, mieści duży stół, przy którym można wygodnie ugościć większe grono przyjaciół domu. Duża i znakomicie zorganizowana kuchnia z centralnie wpisaną, wielofunkcyjną wyspą, licznymi blatami oraz spiżarnią to kolejny atut „Domu w felicjach 2 (G2E) OZE”. Komfort pracy zwiększa narożne okno, zapewniające doskonałe doświetlenie kuchni. W głębi parteru zaprojektowano wygodną sypialnię gościnną z atrakcyjnym widokiem na ogród oraz miejscem na pojemne szafy i toaletkę lub biurko. W bliskim sąsiedztwie pokoju znajduje się łazienka z prysznicem. Zaplecze gospodarcze domu to dostępny z wiatrołapu garaż oraz kotłownia, do której może również wejść bezpośrednio z zewnątrz. Na poddasze prowadzą efektowne schody jednobiegowe. Znajduje się tutaj komfortowa przestrzeń prywatna mieszkańców. Rodzice dysponują luksusowym apartamentem z dużą łazienką i garderobą oraz panoramicznym widokiem na strefę wejściową. Dwa pokoje dla dzieci mają dostęp do wspólnego balkonu, a czwarty pokój, znajdujący się na osi schodów z powodzeniem może pełnić funkcję gabinetu do pracy. W projekcie przewidziano również duże, wymknięte przesuwnymi drzwiami pomieszczenie rekreacyjne z oryginalnym przeszkleniem, w którym domownicy mogą urządzić domową strefę fitness lub też dostosować jego przeznaczenie do własnych potrzeb. Program strefy nocnej wzbogaca łazienka z wanną i prysznicem oraz pralnia. Ten wyjątkowy dom należy do kolekcji: projekty domów nowoczesnych, projekty domów z poddaszem użytkowym, projekty domów z wentylacją mechaniczną, projekty domów z garażem dwustanowiskowym.
