Projekt domu Dom w idaredach 8 (G2P)

Projekt domu ARCHON+
3 910,00 zł 3 710,00 zł
projekt Dom w idaredach 8 (G2P) widok 1
projekt Dom w idaredach 8 (G2P) widok 1
projekt Dom w idaredach 8 (G2P) widok 2
projekt Dom w idaredach 8 (G2P) widok 2
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 1
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 1
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 2
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 2
projekt Dom w idaredach 8 (G2P) widok 1
projekt Dom w idaredach 8 (G2P) widok 2
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 1
projekt Dom w idaredach 8 (G2P) lustrzane odbicie 2

Powierzchnia domu:

172,63 m2
  • + powierzchnia garażu
    58,21 m2
  • + powierzchnia piwnic
    75,95 m2

Min. wymiary działki:

24,95 x 18,92 m
  • po adaptacji
    23,95 x 18,92 m
    (Likwidacja okien w ścianie bocznej garażu.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica

Cena projektu:

3 910,00 zł 3 710,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu w idaredach 8 (G2P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu, piwnic
172,63 m2
Powierzchnia garażu 58,21 m2
Powierzchnia piwnic 75,95 m2
Powierzchnia zabudowy 174,33 m2
Powierzchnia podłóg 321,3 m2
Powierzchnia całkowita 413,32 m2
Kubatura 1349,51 m3
Wysokość budynku 9,22 m
Minimalne wymiary działki 24,95 x 18,92 m
Minimalne wymiary po adaptacji 23,95 x 18,92 m
(Likwidacja okien w ścianie bocznej garażu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 151 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 57,72 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 93,35 [kWh/(m2*rok)]
EP (gaz) 76,40 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 23,97 [kWh/(m2*rok)]
Uściany 0,167 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Piwnica

projekt Dom w idaredach 8 (G2P) rzut piwnic
PIWNICA 75,95 (79,02)
1. Schody 4,82
2. Korytarz 5,70 (8,77)
3. Pralnia 8,81
4. Pom. gospodarcze 39,90
5. Kotłownia 16,72

Parter

projekt Dom w idaredach 8 (G2P) rzut parteru
PARTER 133,82
1. Wiatrołap 4,73
2. Łazienka 3,67
3. Hol 4,79
4. Salon + Jadalnia 40,13
5. Kuchnia 16,80
6. Spiżarnia 5,49
7. Garaż 58,21

Poddasze

projekt Dom w idaredach 8 (G2P) rzut poddasza
PODDASZE 97,02 (108,46)
1. Hol i schody 15,41 (15,41)
2. Łazienka 7,54 (9,16)
3. Pokój 14,35 (16,20)
4. Pokój 16,79 (18,65)
5. Pokój 15,36 (17,22)
6. Łazienka 8,71 (9,03)
7. Garderoba 5,79 (5,79)
8. Pokój 13,07 (17,00)

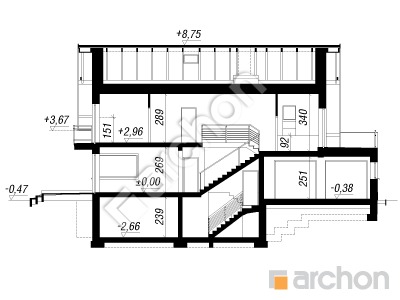

Przekrój

projekt Dom w idaredach 8 (G2P) przekroj budynku

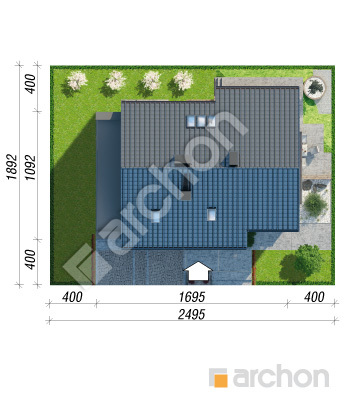

Obrys

polnoc
projekt Dom w idaredach 8 (G2P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

Elewacja frontowa projekt dom w idaredach 8 g2p  264 Elewacja frontowa
Elewacja boczna projekt dom w idaredach 8 g2p  265 Elewacja boczna
Elewacja boczna projekt dom w idaredach 8 g2p  266 Elewacja boczna
Elewacja ogrodowa projekt dom w idaredach 8 g2p  267 Elewacja ogrodowa

Elegancki projekt domu o prostej bryle, zwracający uwagę wysmakowanym wykończeniem elewacji oraz zadaszeniem tarasu i wejścia. Duże przeszklenia doskonale doświetlają wnętrza oraz harmonijnie łączą je z ogrodem. Strefa dzienna parteru to reprezentacyjna przestrzeń zapewniająca odpoczynek wszystkim domownikom. Przestronny salon mieści wygodny zestaw wypoczynkowy przed kinem domowym i kominkiem oraz duży stół rodzinny w pobliżu wyjścia na zadaszoną część tarasu. Duża i funkcjonalna kuchnia mieści praktyczny półwysep kuchenny oraz spiżarnię, a przesuwne drzwi umożliwiają jej zamknięcie. Na część gospodarczą składa się obszerny garaż 2-stanowiskowy z miejscem na przechowywanie sprzętów ogrodowych i osobnym wyjściem oraz pomieszczenia w piwnicach domu. Zaplanowano tam kotłownię na paliwo stałe, pralnię oraz pomieszczenie rekreacyjne (domowa siłownia, stół do ping-ponga lub bilard). Dwubiegowe schody prowadzą do komfortowej strefy nocnej na poddaszu. Mieszczą się tam cztery ustawne, dobrze doświetlone sypialnie oraz wygodna łazienka. Główna sypialnia została zaprojektowana jako apartament – z własną garderobą, łazienką oraz wyjściem na duży taras nad garażem. Prezentowany projekt należy do popularnych kategorii: projekty domów z wejściem od południa, z piwnicą oraz projekty domów nowoczesnych.
