Projekt domu Dom w jonagoldach 6 (G2)

Projekt domu Dom w jonagoldach 6 (G2)

4 370 zł  3 920 zł (3 186,99 zł netto)
2019 08 01 stopwatch 01 Do końca promocji:
DO KOSZYKA
RABAT 450 zł Zobacz podobne
gotowy projekt Dom w jonagoldach 6 (G2) widok 1
Dom jednorodzinny parterowy
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, kominek, garaż
  • Powierzchnia domu 142,54 m²
  • Powierzchnia garażu 33,47 m²
  • Powierzchnia kotłowni 6,19 m²
  • Min. wymiary działki 26,0 x 24,8 m
  • 25,0 x 23,8 m
  • Likwidacja okna w garażu i okna w garderobie.
Koszty budowy
na I kwartał 2023

433 700 zł

Do końca promocji:
2019 08 01 stopwatch 01
4 370 zł
3 920 zł (3 186,99 zł netto)
Najniższa cena z 30 dni przed obniżką 3 870 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
dodatkowe instalacje
Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 289 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
  • Dziennik Budowy 15 zł
Więcej o Extra Dodatkach
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Sprawdź warunki dostawy
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Sprawdź warunki zwrotu i wymiany projektu domu
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Więcej o zmianach w projekcie
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Czytaj więcej
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Ikona c

Projekt instalacji fotowoltaicznej

Ikona c

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Ikona c

Projekt instalacji solarnej

Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Czytaj więcej
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
JONAGOLDY KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
gotowy projekt Dom w jonagoldach 6 (G2) rzut parteru
2022 10 20 co mozna zmienic ikona Co możesz zmienić?
PARTER
 182,20
1. Wiatrołap 7,94
2. Hol 9,82
3. Toaleta 2,60
4. Garderoba 2,33
5. Spiżarnia 1,82
6. Kuchnia 11,30
7. Salon + Jadalnia 39,66
8. Pokój 11,06
9. Łazienka 5,55
10. Łazienka 3,59
11. Pokój 11,71
12. Garderoba 5,63
13. Pokój 11,66
14. Pokój 11,66
15. Korytarz 6,21
16. Kotłownia 6,19
17. Garaż 33,47

Dane projektu Domu w jonagoldach 6 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w garażu i okna w garderobie.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

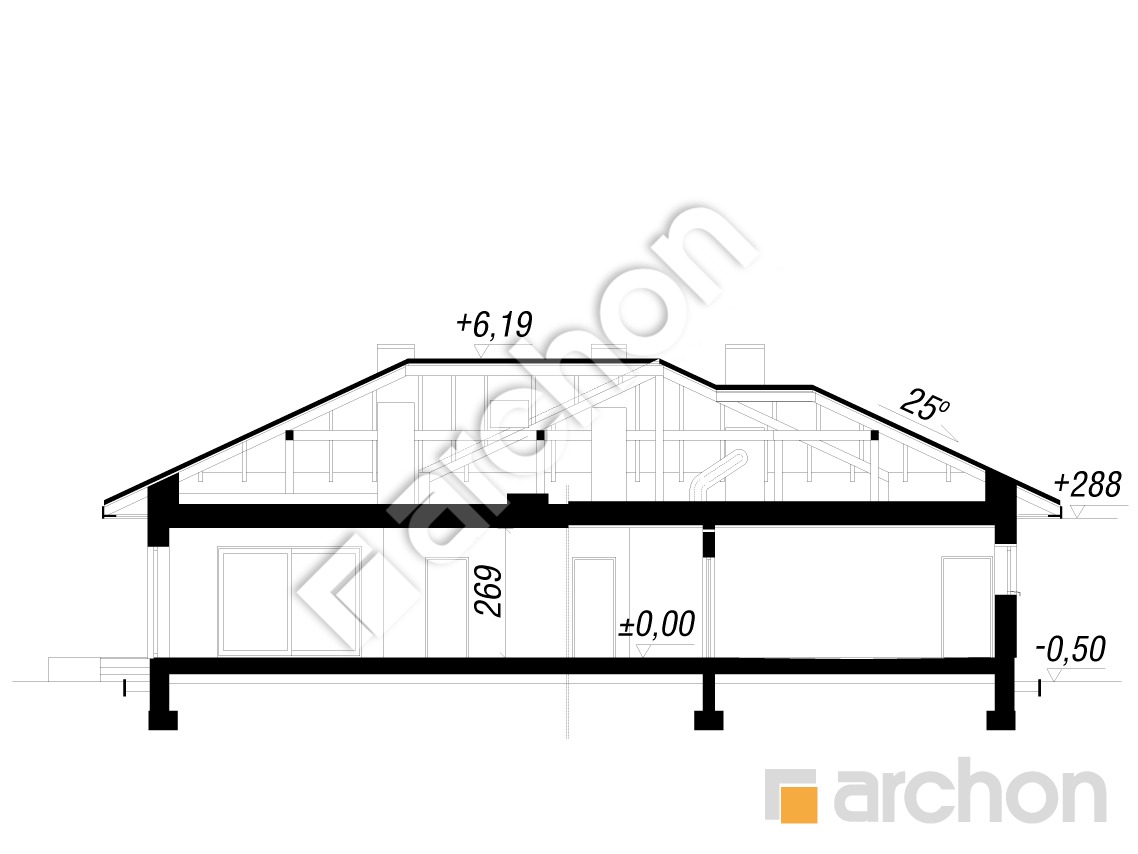

Przekrój

gotowy projekt Dom w jonagoldach 6 (G2) przekroj budynku

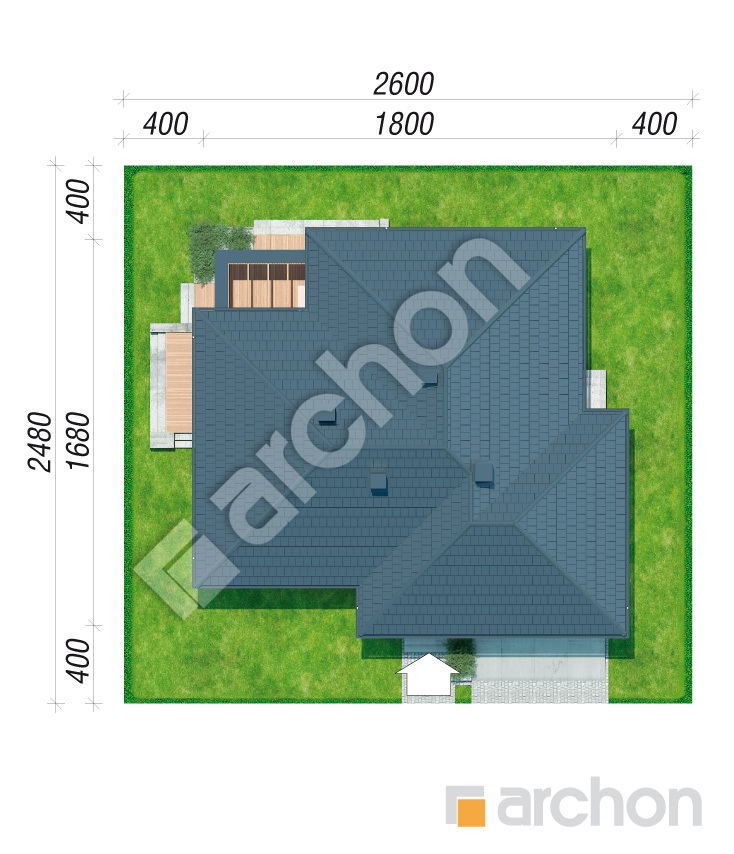

Obrys

polnoc
gotowy projekt Dom w jonagoldach 6 (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

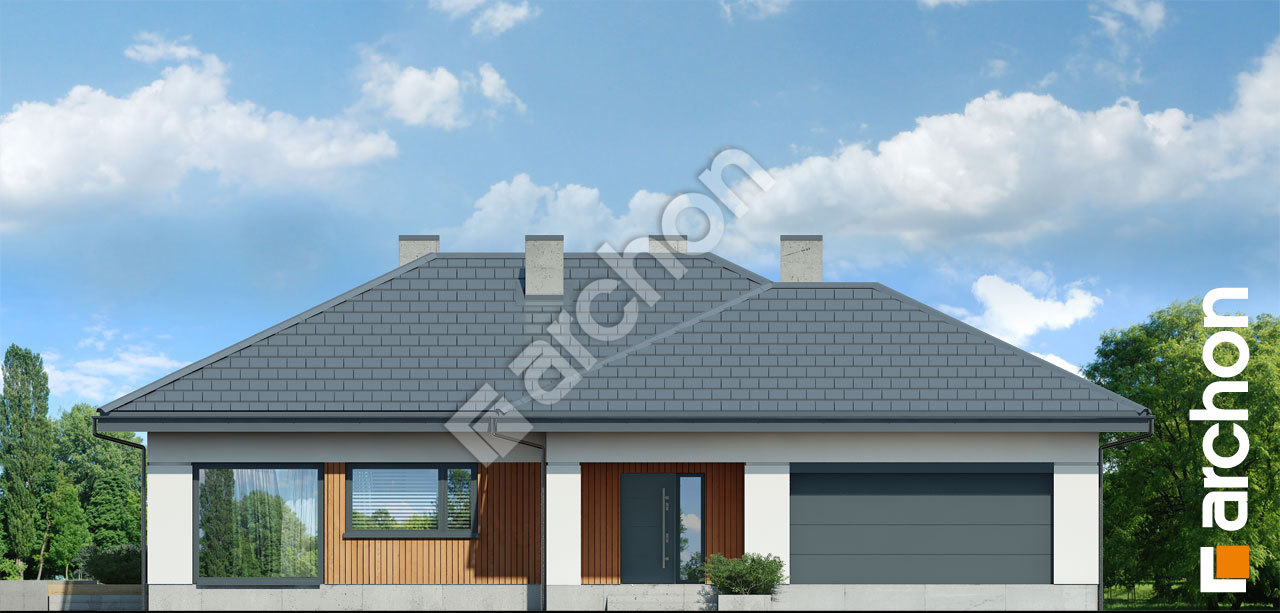

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w jonagoldach 6 g2 4b1a572f34de8db8ce21cde67e57e7a5 264 Elewacja frontowa

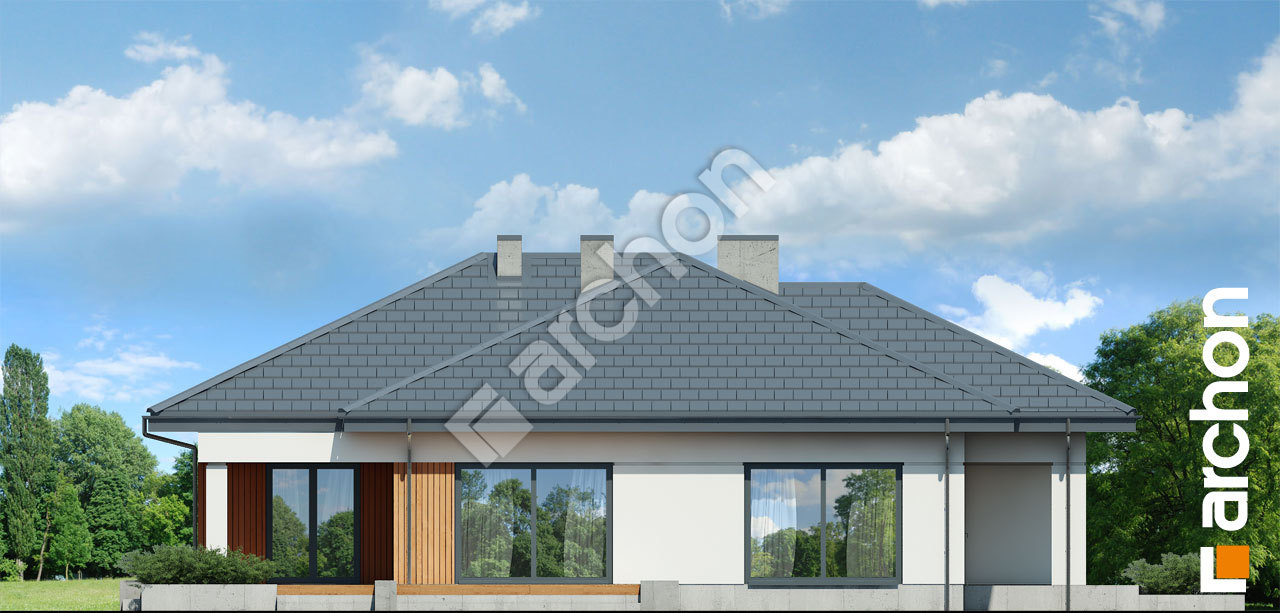

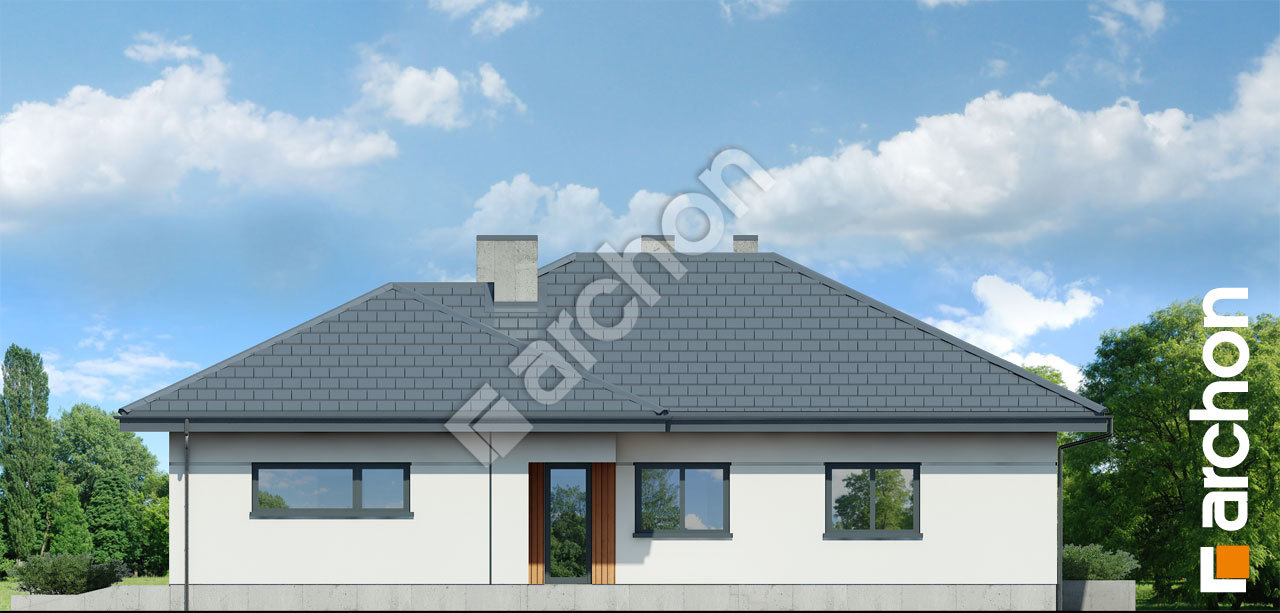

Elewacja boczna projekt dom w jonagoldach 6 g2 9766684df96e552b9a78e5b8583e30d9 265 Elewacja boczna
Elewacja boczna projekt dom w jonagoldach 6 g2 69cfdd13ed7dfd4b3d79a864bf90e111 266 Elewacja boczna

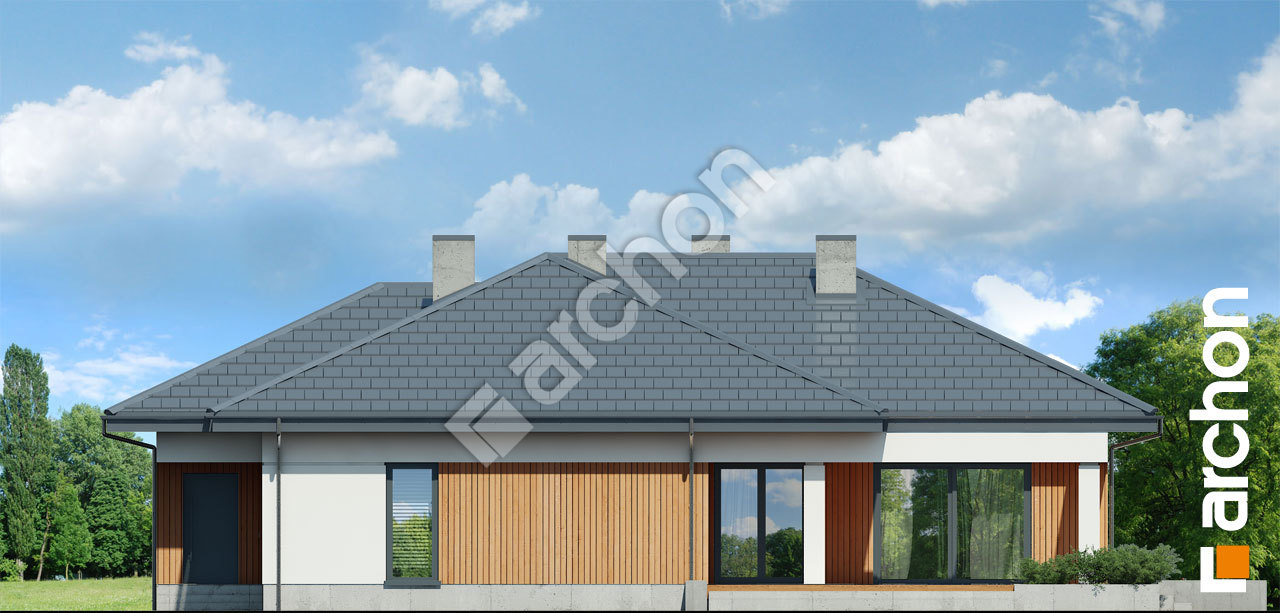

Elewacja ogrodowa projekt dom w jonagoldach 6 g2 850e5d322c17943160d56b7127070fe6 267 Elewacja ogrodowa

Komfortowy dom parterowy o nowocześnie wykończonej bryle, będący pomniejszoną wersją projektu „|Dom w jonagoldach (G2)|”, z innym rozplanowaniem pomieszczeń w strefie dziennej oraz apartamentem dla rodziców. Naturalnego uroku dodaje drewniana okładzina, która wraz z licznymi przeszkleniami podkreśla charakter domu. Atrakcyjnie zaprojektowany taras z pergolą to komfortowa strefa letniego relaksu na świeżym powietrzu, która płynnie łączy się z salonem, jest również dostępna z innych części domu. Strefa dzienna to otwarta przestrzeń, oferująca komfortowe warunki do wypoczynku oraz pracy. W salonie, przed kinem domowym i kominkiem, mieści się okazała, narożna sofa. Duża, reprezentacyjna jadalnia to atrakcyjne miejsce rodzinnych posiłków oraz przyjęć w większym gronie. W programie kuchni przewidziano wyspę, która może pełnić funkcję nowoczesnej strefy gotowania połączonej z barkiem śniadaniowym. Tuż przy kuchni zlokalizowano spiżarnię. Z holu dostępny jest gabinet, posiadający bezpośrednie wyjście na taras. W strefie prywatnej „Domu w jonagoldach 6 (G2)” zaprojektowano dwa pokoje dla dzieci oraz komfortowy apartament rodziców z łazienką i garderobą. Pokój ten również ma dostęp do tarasu. Dopełnieniem układu funkcjonalnego domu jest wspólna dla wszystkich mieszkańców łazienka oraz toaleta. Praktycznym rozwiązaniem jest zaprojektowana przy wiatrołapie garderoba, gwarantująca większą wygodę przechowywania ubrań. W garażu mamy miejsce na dwa samochody. „Dom w jonagoldach 6 (G2)” należy do kolekcji: projekty domów parterowych, projekty domów nowoczesnych, gotowe projekty domów.
