Projekt domu Dom w jonagoldach 7 (G2)

4 130 zł  3 680 zł (2 991,87 zł netto)
gotowy projekt Dom w jonagoldach 7 (G2) widok 1
Dom jednorodzinny parterowy
4 pokoje, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 133,03 m²
  • Powierzchnia garażu 33,47 m²
  • Powierzchnia kotłowni 6,19 m²
  • Min. wymiary działki 25,0 x 24,8 m
  • 25,0 x 23,8 m
  • Likwidacja okna w garderobie.

Do końca promocji:
2019 08 01 stopwatch 01
4 130 zł
3 680 zł (2 991,87 zł netto)
Najniższa cena z 30 dni przed obniżką 3 630 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki
dodatkowe instalacje

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów z kosztorysem budowlanym
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 269 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 15 zł
  • Dziennik Budowy 15 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
JONAGOLDY KTÓRE KOCHACIE

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
172,69
1. Wiatrołap 7,94
2. Hol 5,59
3. Toaleta 2,60
4. Garderoba 2,33
5. Spiżarnia 1,82
6. Kuchnia 10,93
7. Salon + Jadalnia 45,55
8. Łazienka 5,81
9. Łazienka 3,59
10. Pokój 11,71
11. Garderoba 5,63
12. Korytarz 6,21
13. Pokój 11,66
14. Pokój 11,66
15. Kotłownia 6,19
16. Garaż 33,47

Dane projektu Domu w jonagoldach 7 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okna w garderobie.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Dodatkowo do projektu istnieje możliwość zamówienia projektu pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

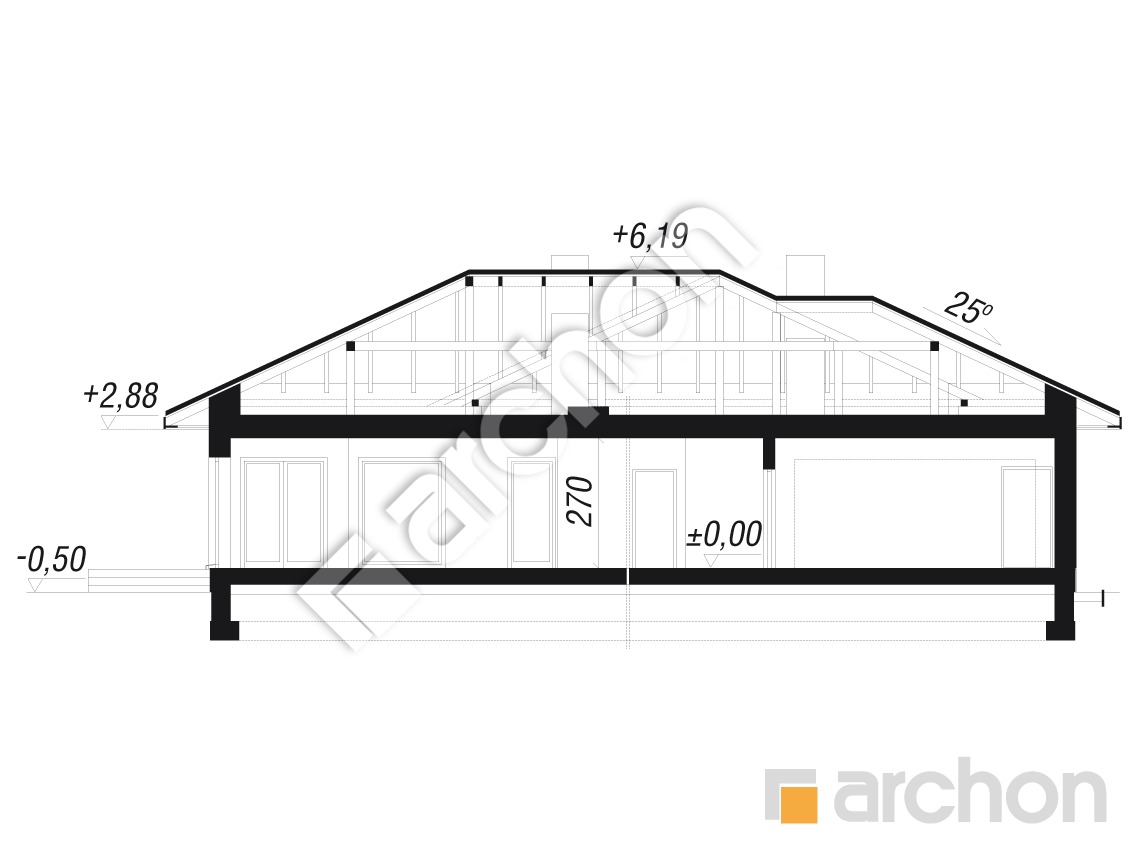

Przekrój

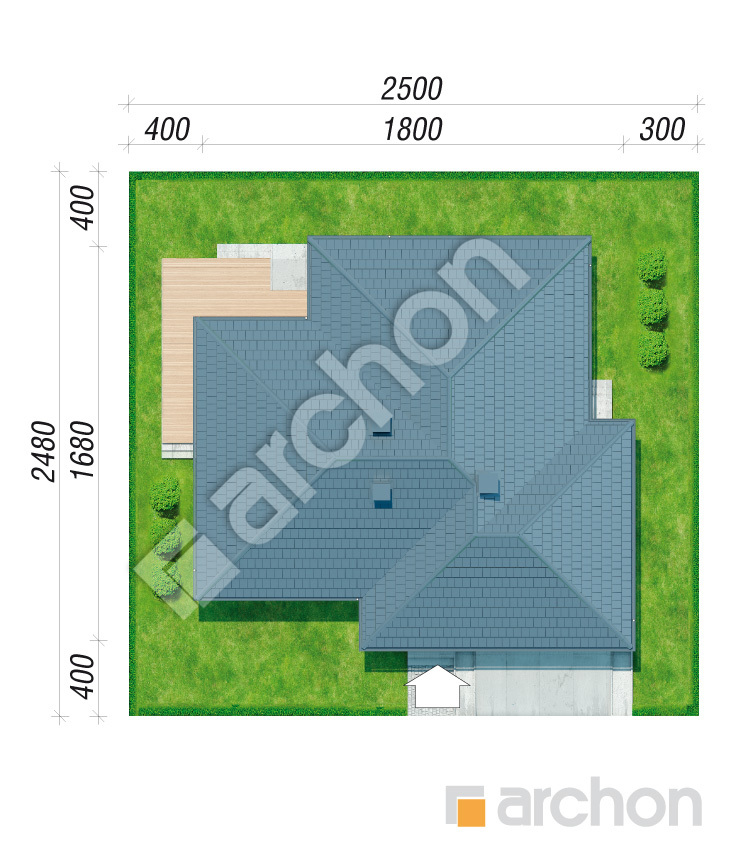

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

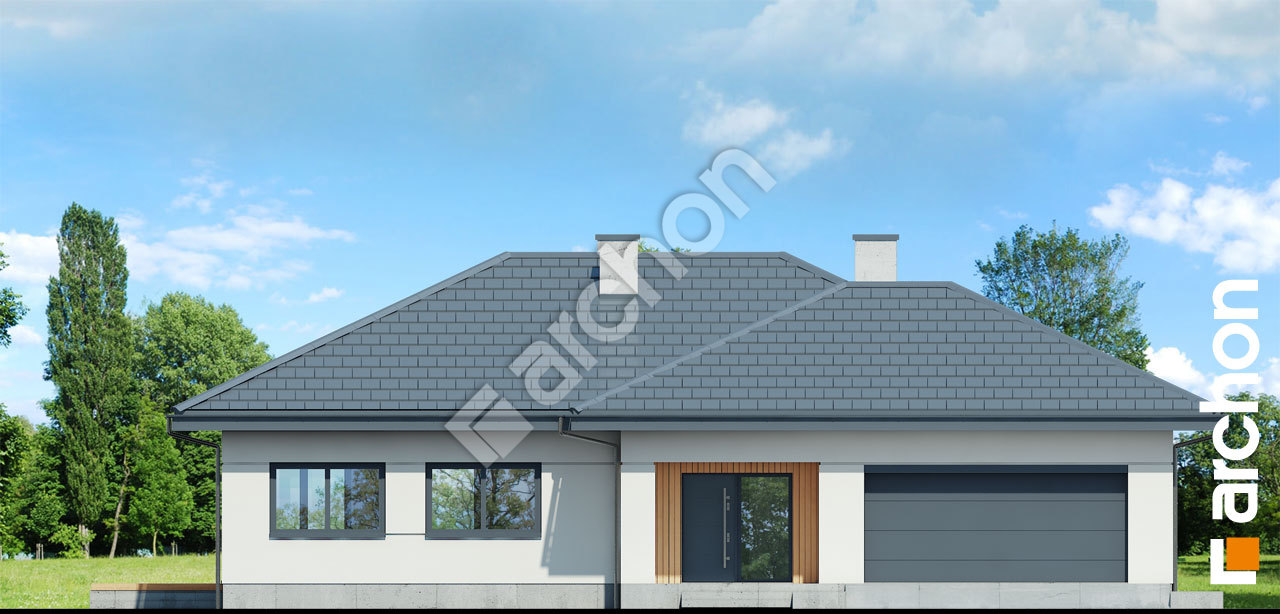

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w jonagoldach 7 g2 e33d16d6f1b3d117a6b6fa25fd6c5d4a  264 Elewacja frontowa

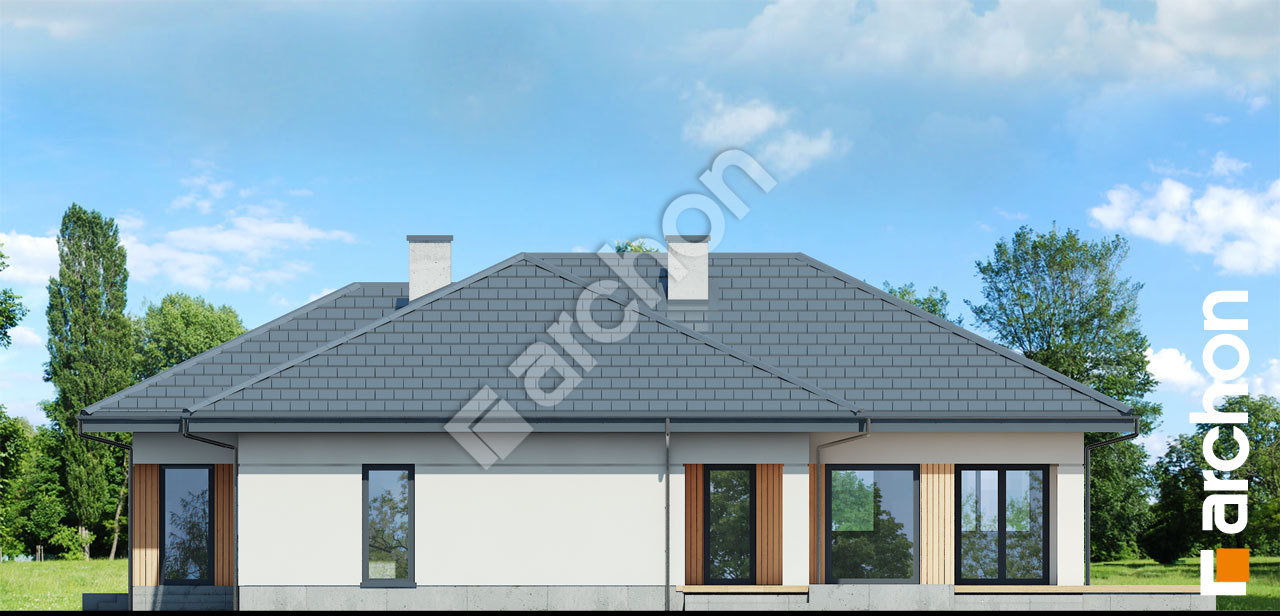

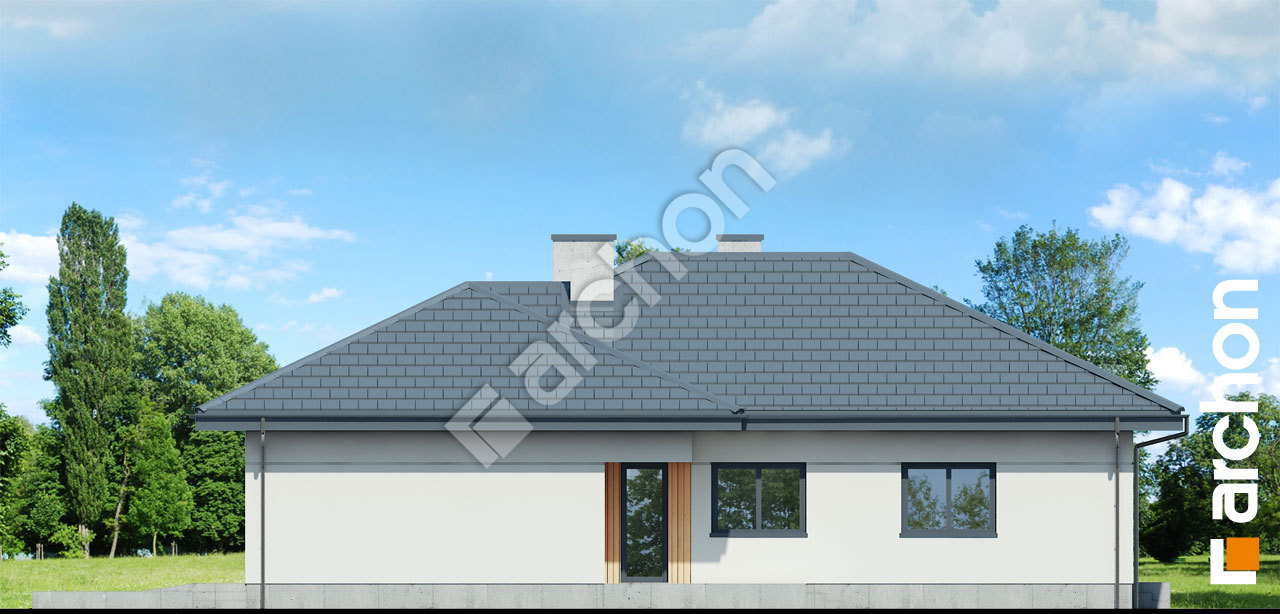

Elewacja boczna projekt dom w jonagoldach 7 g2 e15acab24a7018f6590fab7f1debd4ab  265 Elewacja boczna
Elewacja boczna projekt dom w jonagoldach 7 g2 3ac929b5d97f27f772058d49cd6aea06  266 Elewacja boczna

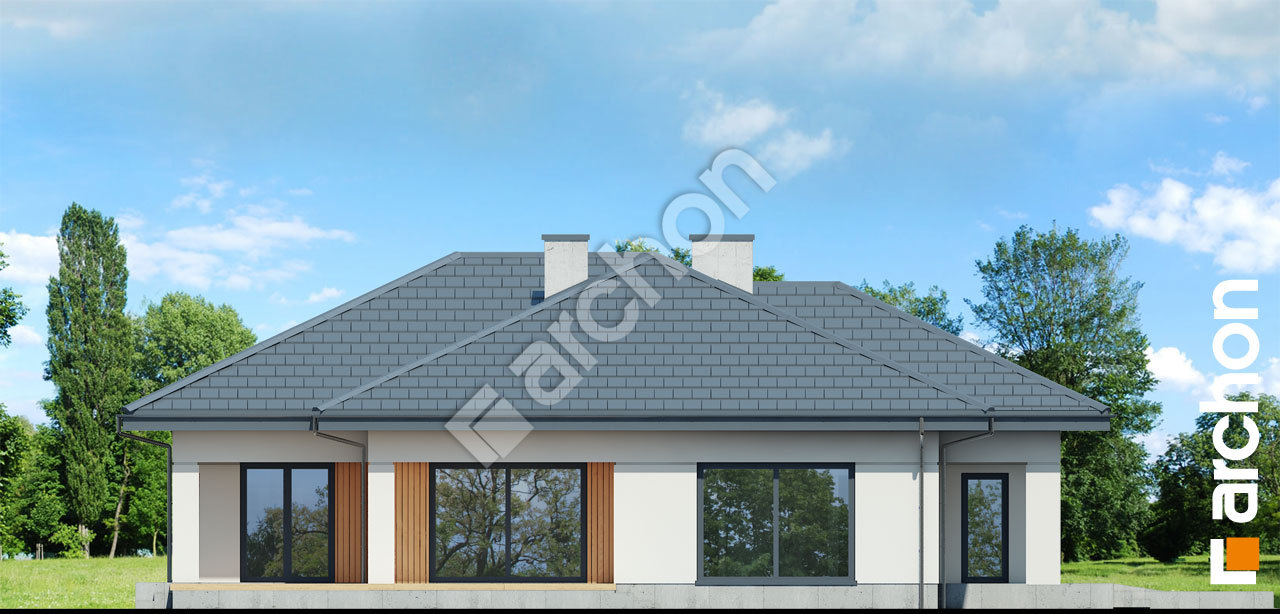

Elewacja ogrodowa projekt dom w jonagoldach 7 g2 f6378999e22dbc54138c066aabe1c140  267 Elewacja ogrodowa

Nowoczesny i funkcjonalny dom z kolekcji: projekty domów parterowych o prostej, efektownie wykończonej bryle. Jest to nowa wersja projektu „Dom w jonagoldach 6 (G2)”, pomniejszona o gabinet przy salonie. W aranżacji elewacji wykorzystano naturalną okładzinę, która nadaje charakteru i tworzy z jasnym tynkiem harmonijną kompozycję. Dopełnieniem całości jest stolarka i dachówka w kolorze grafitowym. W projekcie przewidziano duży garaż, zapewniając wygodne parkowanie dwóch samochodów. Frontowy podcień osłania wejście główne przed niekorzystnymi warunkami pogodowymi, a od strony ogrodu mieści się atrakcyjnie zaprojektowany taras. Z pewnością będzie to ulubione miejsce relaksu na świeżym powietrzu. Atutem projektu jest przestronna i pięknie nasłoneczniona strefa dzienna, liczne przeszklenia dodają jej atrakcyjności. Efektownie prezentuje się jadalnia, jej wielkość pozwala rozłożyć duży stół i zorganizować przyjęcie dla rodziny oraz przyjaciół. Z jadalnią bezpośrednio sąsiaduje kuchnia, w której programie przewidziano miejsce na nowoczesną, wielofunkcyjną wyspę. Takie rozwiązanie podkreśli charakter wnętrza, oferuje idealne warunki do wspólnego gotowania. Przy wyspie mieści się także barek śniadaniowy. Odpowiednią ilość powierzchni do przechowywania zapewnia wysoka zabudowa oraz dostępna z kuchni spiżarnia. Położona w drugiej części domu strefa nocna obejmuje dwa pokoje dla dzieci, sypialnię rodziców, zaprojektowaną w formie apartamentu z łazienką, garderobą i wyjściem na taras oraz wspólną dla wszystkich domowników łazienkę. W kotłowni można zorganizować praktyczną pralnię, a bezpośredni dostęp do ogrodu pozwala szybko rozwiesić pralnie na świeżym powietrzu. Funkcjonalnie zaprojektowano także wiatrołap, wydzielając przy nim garderobę, odpowiednią ilość miejsca na wieszak oraz szafki na obuwie. Zaprezentowany „Dom w jonagoldach 7 (G2)” należy do kategorii: projekty domów parterowych, projekty domów nowoczesnych, projekty domów z dwustanowiskowym garażem. W ofercie dostępne są również inne wersje projektów m.in.: „|Dom w jonagoldach 3 (G2)|” - z innym układem pomieszczeń, „|Dom w jonagoldach 4 (G2)|” - powiększony, z innym układem pomieszczeń, czy „|Dom w jonagoldach|” - podobny z jednostanowiskowym garażem.
