Projekt domu Dom w kannach

4 050 zł 3 650 zł

Do końca promocji:

DO KOSZYKA

Zgodny z WT 2021WT 2021 Eurokody

RABAT 400 zł na każdy projekt domuRABAT 400 zł

Zobacz lustrzane odbicie

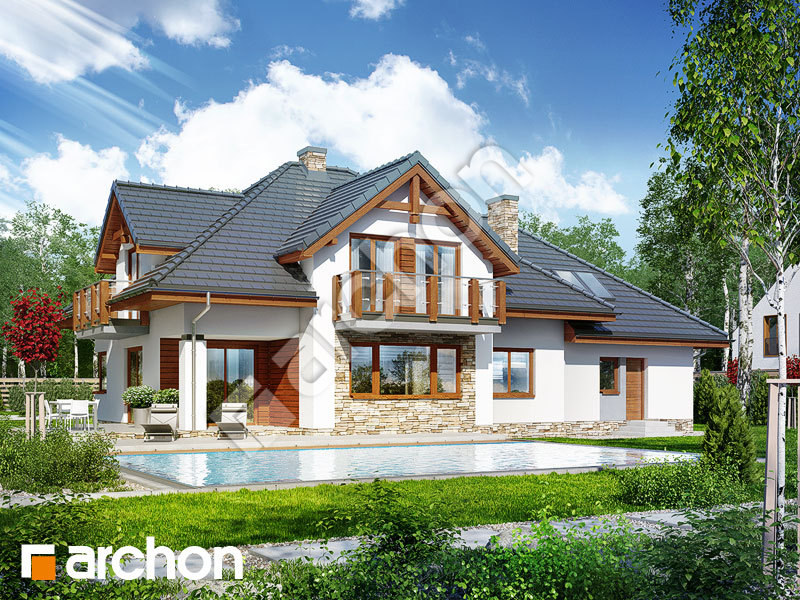

gotowy projekt Dom w kannach dodatkowa wizualizacja

gotowy projekt Dom w kannach Stylizacja 3

gotowy projekt Dom w kannach Strefa dzienna (wizualizacja 1 widok 1)

gotowy projekt Dom w kannach Strefa dzienna (wizualizacja 1 widok 2)

gotowy projekt Dom w kannach Strefa dzienna (wizualizacja 1 widok 3)

gotowy projekt Dom w kannach Strefa dzienna (wizualizacja 1 widok 4)

gotowy projekt Dom w kannach Wizualizacja kuchni 1 widok 1

gotowy projekt Dom w kannach Wizualizacja kuchni 1 widok 2

gotowy projekt Dom w kannach Wizualizacja łazienki (wizualizacja 1 widok 1)

gotowy projekt Dom w kannach Wizualizacja łazienki (wizualizacja 1 widok 2)

gotowy projekt Dom w kannach Wizualizacja łazienki (wizualizacja 1 widok 3)

gotowy projekt Dom w kannach Wizualizacja łazienki (wizualizacja 1 widok 4)

gotowy projekt Dom w kannach Wizualizacja łazienki (wizualizacja 1 widok 5)

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, jadalnia, kotłownia, pralnia, garderoby, kominek, garaż, strych

Powierzchnia domu 168,05 m²
powierzchnia garażu 38,03 m²
powierzchnia strychu 20,58 m²
powierzchnia kotłowni 5,48 m²
Min. wymiary działki 26,2 x 19,0 m
Min. wymiary działki po adaptacji 25,2 x 18,1 m
Likwidacja ryzalitu na elewacji ogrodowej, likwidacja okien w garażu i okien dachowych na bocznej połaci strychu.

Więcej parametrów

Koszty budowy
na IV kwartał 2020

310 200 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 050 zł

3 650 zł

DO KOSZYKA

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3050 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł

Garaż 50% taniej
Kosztorys za 50% ceny
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:

Projekt architektoniczny
Projekt konstrukcyjny
Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej

Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, jadalnia, kotłownia, pralnia, garderoby, kominek, garaż, strych

Powierzchnia domu 168,05 m²
powierzchnia garażu 38,03 m²
powierzchnia strychu 20,58 m²
powierzchnia kotłowni 5,48 m²
Min. wymiary działki 26,2 x 19,0 m
Min. wymiary działki po adaptacji 25,2 x 18,1 m
Likwidacja ryzalitu na elewacji ogrodowej, likwidacja okien w garażu i okien dachowych na bocznej połaci strychu.

Więcej parametrów

Koszty budowy
na IV kwartał 2020

310 200 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 050 zł

3 650 zł

DO KOSZYKA

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom w kannach rzut parteru

PARTER	131,67	(132,97)
1. Wiatrołap	5,97
2. Łazienka	3,25	(4,55)
3. Hol	6,58
4. Kuchnia	14,25
5. Spiżarnia	1,53
6. Jadalnia	9,69
7. Salon	38,05
8. Pokój	8,84
9. Kotłownia	5,48
10. Garaż	38,03

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w kannach rzut poddasza

PODDASZE	100,47	(142,63)
1. Schody	4,75	(4,75)
2. Hol	11,66	(11,66)
3. Pokój	10,66	(12,46)
4. Garderoba	2,15	(4,86)
5. Pokój	12,69	(14,48)
6. Garderoba	1,56	(4,25)
7. Pokój	16,42	(16,74)
8. Garderoba	4,97	(9,45)
9. Łazienka	9,72	(10,44)
10. Pralnia	5,31	(9,18)
11. Strych ocieplony	20,58	(44,36)

Dane projektu Domu w kannach

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Filmy

Dom w kannach Obrót o 360°

Przekrój

gotowy projekt Dom w kannach przekroj budynku

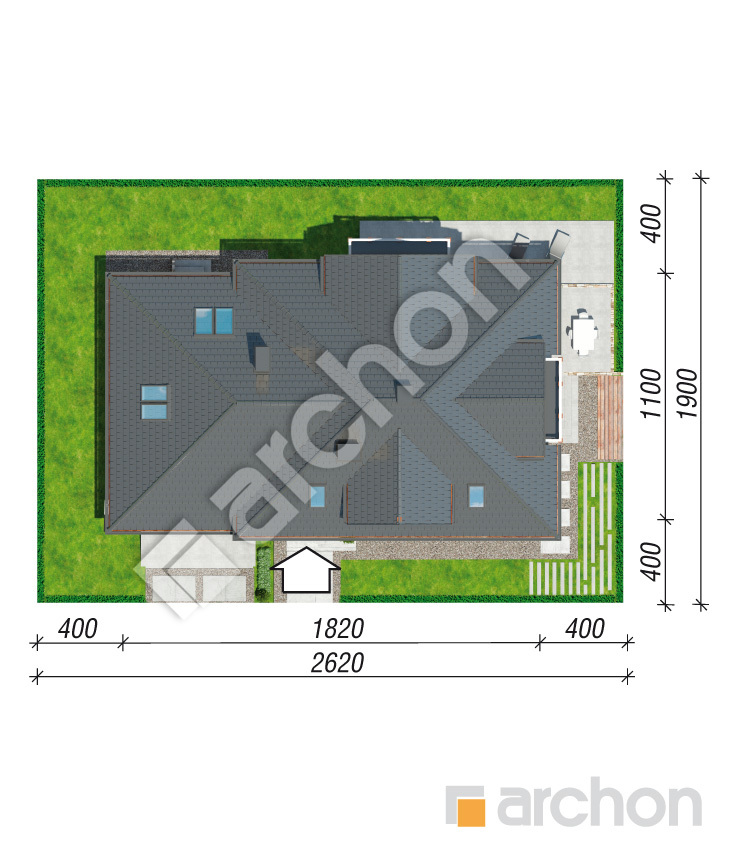

Obrys

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

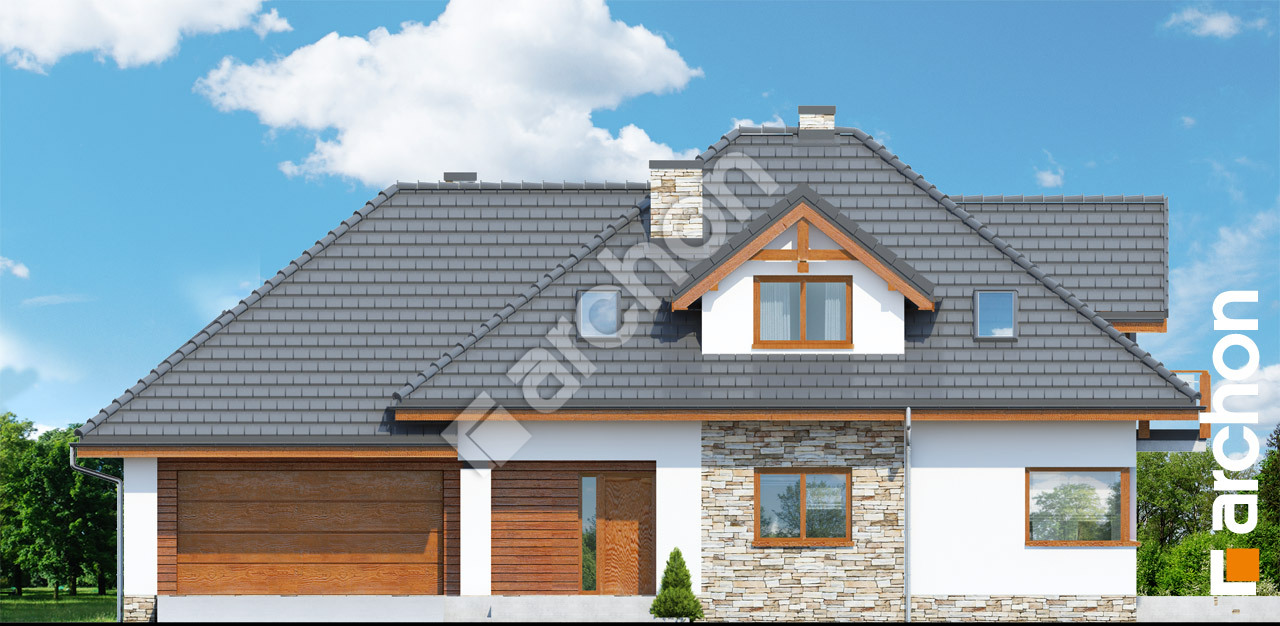

Elewacja frontowa

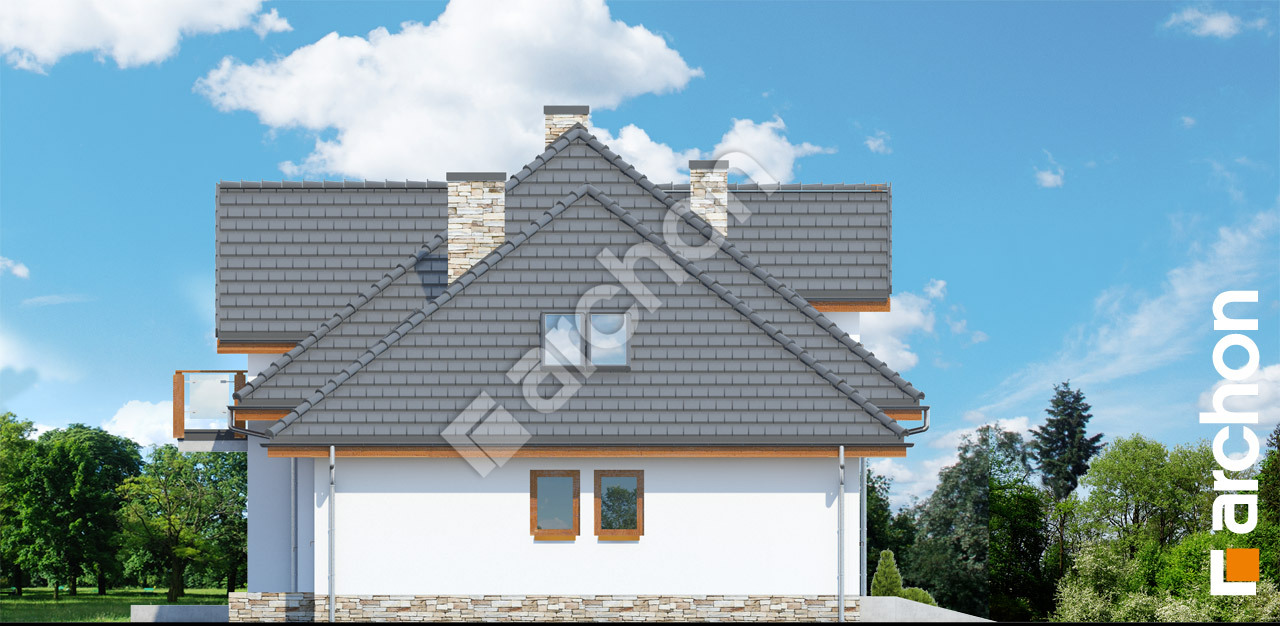

Elewacja boczna

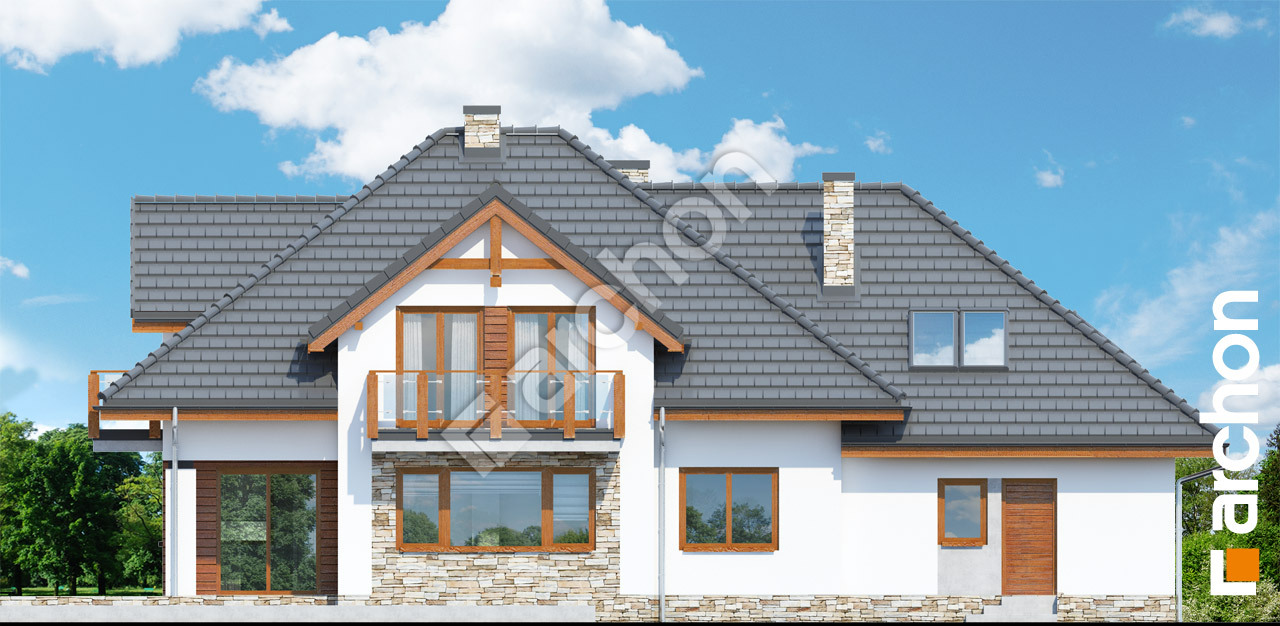

Elewacja ogrodowa

Elegancki dom o nowoczesnej sylwetce. Atutem projektu jest wielofunkcyjna strefa dzienna z salonem, aneksem kominkowym i jadalnią. Atrakcją jest podcień umożliwiający relaks na świeżym powietrzu. Część wypoczynkową z kinem domowym i wyjściem na taras zaplanowano na wprost wejścia, a obok salonu zlokalizowano gabinet. Hol łączy się z pokojem dziennym oraz korytarzem kuchni przez który widać duży rodzinny stół. Pomieszczenia gospodarcze to spiżarnia, kotłownia oraz garaż. Na poddaszu zaprojektowano bliźniacze pokoje dzieci, sypialnię rodziców z garderobą i komfortową łazienkę. Dodatkowe miejsce na przechowywanie oferuje pralnia i suszarnia nad garażem. Stonowaną bryłę budynku urozmaica wygodne zadaszenie wejścia które połączono z zadaszeniem przed bramą garażu. Użycie do wykończenia elewacji naturalnych, sprawdzonych materiałów pozwoliło na stworzenie ciekawej propozycji.
