Projekt domu Dom w lilakach (GPD)

3 560 zł  3 160 zł
gotowy projekt Dom w lilakach (GPD) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż

  • Powierzchnia domu 138,10 m²
  • powierzchnia garażu 19,58 m²
  • powierzchnia kotłowni 6,03 m²
  • Min. wymiary działki 21,3 x 19,4 m
  • 20,9 x 19,4 m
  • Likwidacja wykusza.
Koszty budowy
na IV kwartał 2020

237 300 zł


Do końca promocji:
White
3 560 zł
3 160 zł (2 569,11 zł netto)
  DO KOSZYKA
aktualny kosztorys budowlany  360,00 zł 1 zł
zyskujesz 759 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 100,54 (102,99)
1. Wiatrołap 4,92
2. Salon + Jadalnia 25,57
3. Kuchnia 9,49
4. Spiżarnia 2,31
5. Garderoba 2,78
6. Pokój 11,17
7. Przedpokój 4,45 (6,90)
8. Gabinet 10,17
9. Łazienka 4,07
10. Kotłownia 6,03
11. Garaż 19,58
PODDASZE 63,17 (106,45)
1. Schody 3,95 (3,95)
2. Hol 5,28 (5,28)
3. Pom. gospodarcze 5,21 (9,92)
4. Pokój 17,51 (28,41)
5. Garderoba 4,41 (6,30)
6. Pralnia 3,65 (8,10)
7. Łazienka 9,92 (15,17)
8. Garderoba 1,17 (6,22)
9. Pokój 12,07 (23,10)

Dane projektu Domu w lilakach (GPD)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: cegła wapienno piaskowa SILKA 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 109 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: gazowy, możliwość zamiany na paliwo stałe po adaptacji
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Kuchnia (3); PODDASZE: Łazienka (7)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Filmy

White
Dom w lilakach (GPD) Obrót o 360°

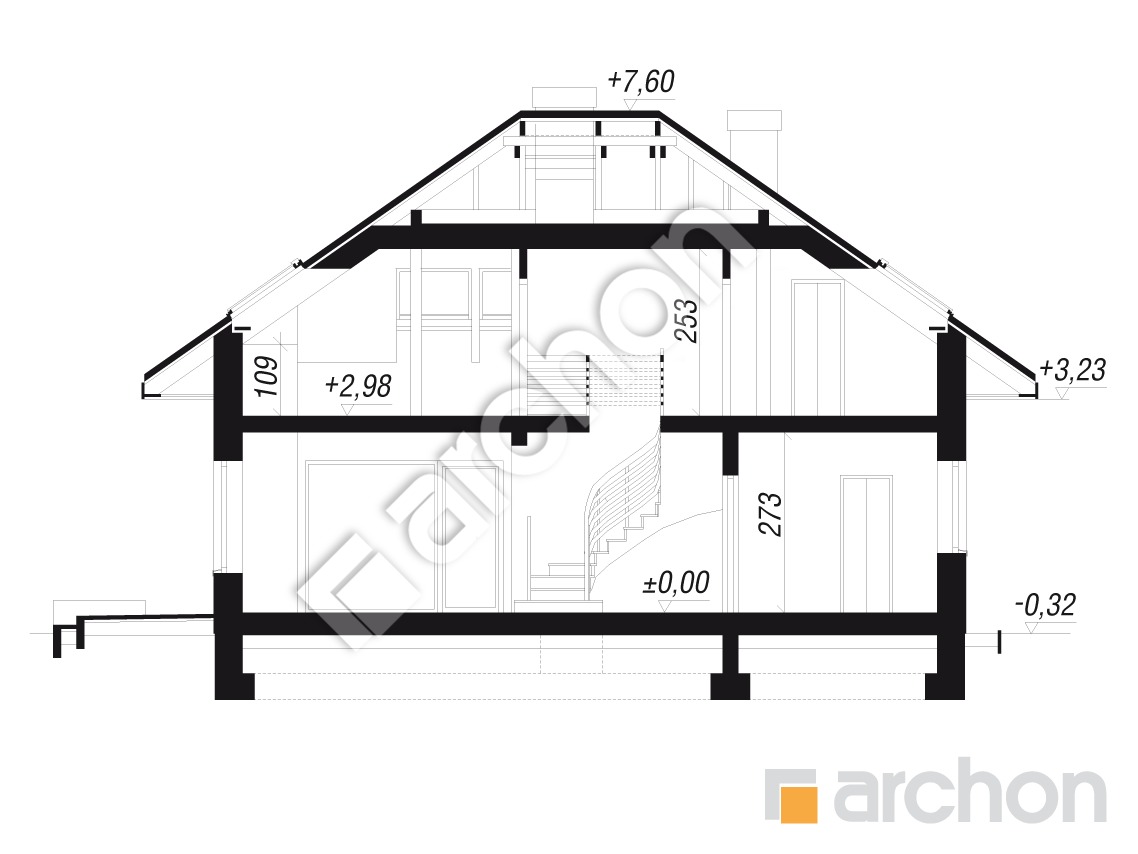

Przekrój

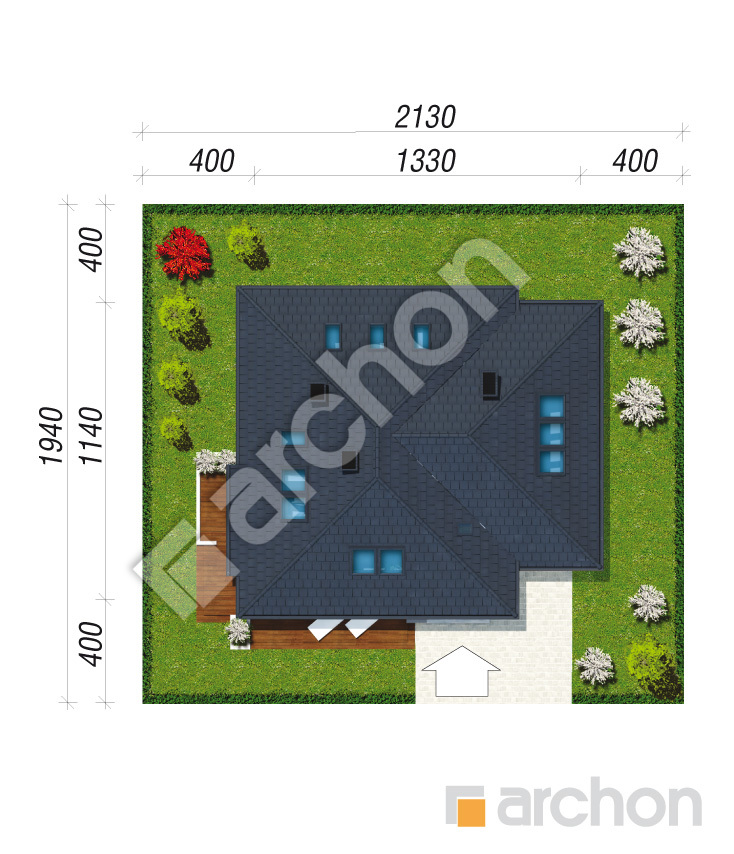

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

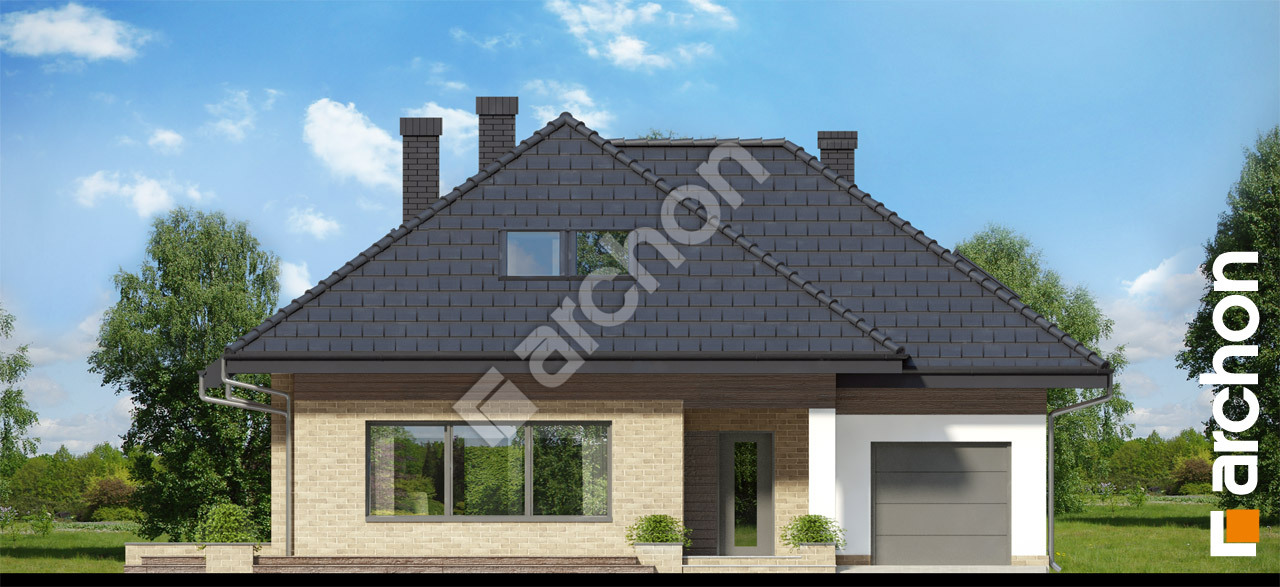

zobacz lustrzane odbicie White Elewacja frontowa

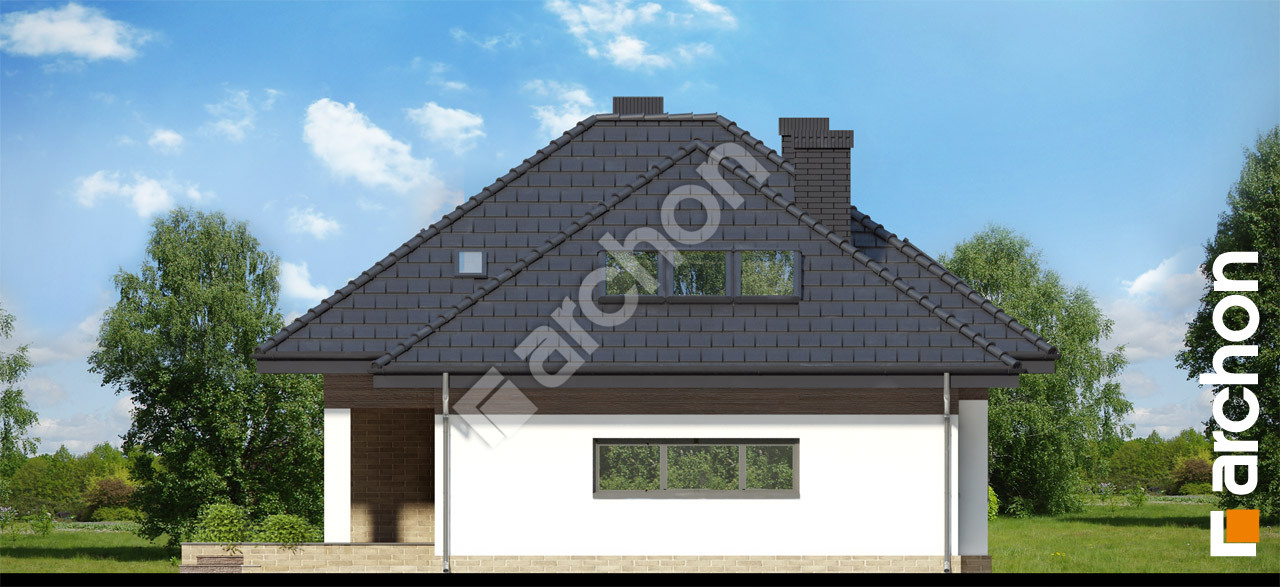

White Elewacja boczna

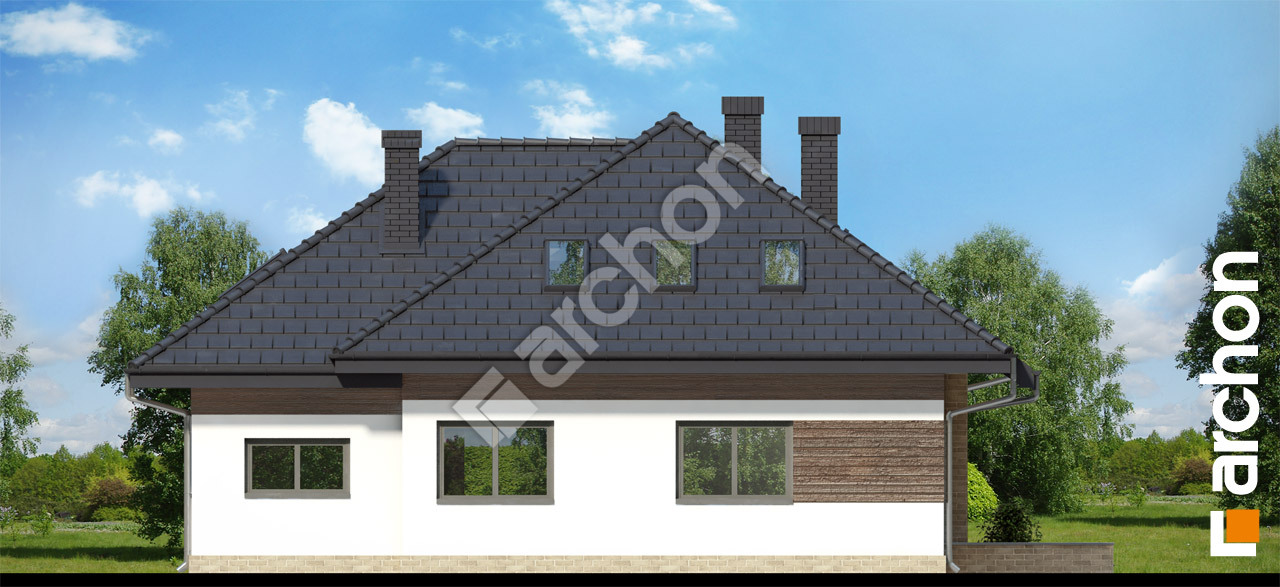

White Elewacja boczna

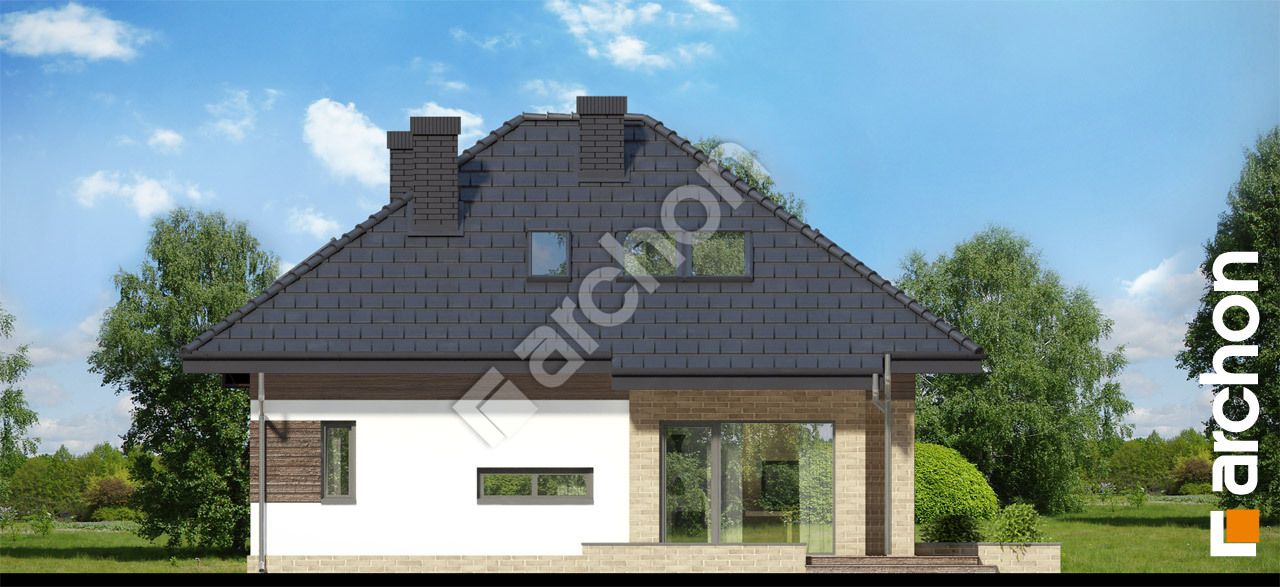

White Elewacja ogrodowa

Atrakcyjny projekt domu o zwartej bryle, przykryty dachem czterospadowym, o bogatym programie funkcjonalnym. Aranżacja zewnętrzna opiera się na stylowym połączeniu jasnego tynku z klinkierową oraz drewnianą okładziną elewacyjną. Front domu zwraca uwagę praktycznie zadaszonym wejściem głównym. Panoramiczne przeszklenia pięknie doświetlają wnętrza, a lokalizacja salonu sprawia, że projekt ten idealnie wpisuje się w działki z wejściem od południa.
Strefa dzienna parteru to komfortowa przestrzeń przeznaczona do codziennego odpoczynku mieszkańców domu oraz ich gości. Duże przeszklenia naturalnie doświetlają wnętrze oraz otwierają widok na zieleń ogrodu. W reprezentacyjnym salonie znajdziemy zachęcający do relaksu wygodny zestaw wypoczynkowy przed kominkiem i TV oraz okrągły stół rodzinny. Na obszernym tarasie można zorganizować letnią jadalnię lub kącik kawowy na świeżym powietrzu. Program otwartej kuchni uzupełnia pojemna spiżarnia, a optymalna ilość blatów roboczych zdecydowanie ułatwia gotowanie i inne prace kuchenne. Funkcjonalny aneks śniadaniowy płynnie łączy się z jadalnią. Z przedpokoju dostępna jest sypialnia rodziców dysponująca własną garderobą oraz gabinet, który może pełnić funkcję pokoju gościnnego. Program parteru uzupełnia łazienka z prysznicem, garaż z jednym miejscem postojowym oraz kotłownia.
Wygodne schody prowadzą do strefy nocnej na poddaszu, gdzie zaprojektowano dwie sypialnie dla dzieci oraz dużą łazienkę z narożną wanną oraz prysznicem. Oba pokoje posiadają swoje własne garderoby, a z łazienki przechodzimy do pralni z miejscem na przechowywanie ubrań i bielizny pościelowej. Z holu dostępne jest pomieszczenie gospodarcze, które można zaaranżować wedle aktualnych potrzeb rodziny. Ten wyjątkowy projekt domu należy do cenionych przez Klientów kategorii: projekty małych domów, projekty domów z wejściem od południa, nowoczesnych, dwuetapowych oraz z dodatkowym gabinetem na parterze.
