Projekt domu Dom w maciejkach (G2)

4 690 zł  4 290 zł
gotowy projekt Dom w maciejkach (G2) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, strych

  • Powierzchnia domu 216,96 m²
  • powierzchnia garażu 34,93 m²
  • powierzchnia strychu 15,33 m²
  • powierzchnia kotłowni 5,47 m²

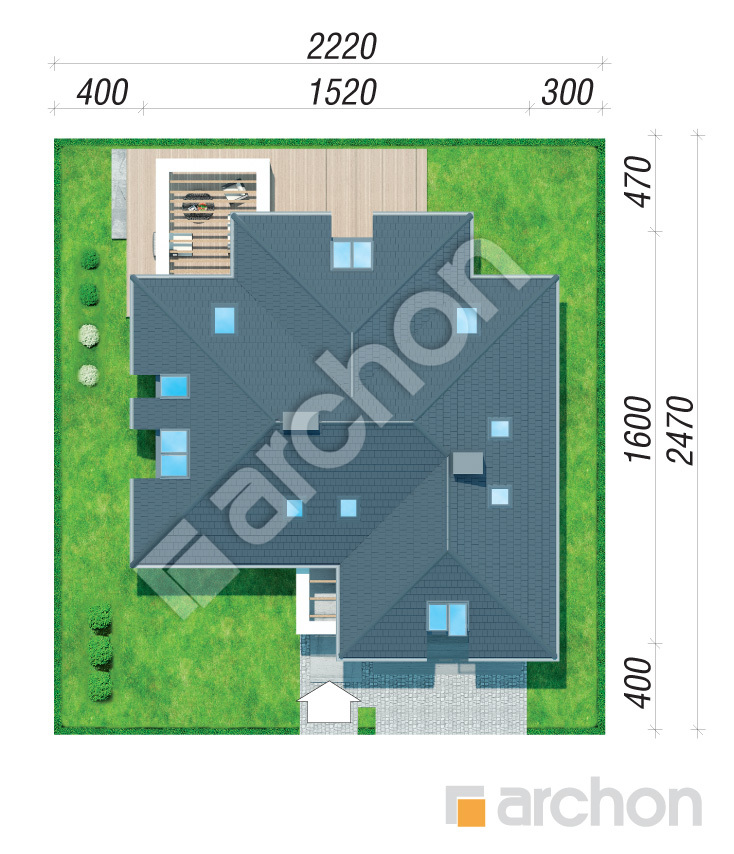

  • Min. wymiary działki 22,2 x 24,7 m
  • 22,2 x 24,7 m
  • Skrócenie zadaszenia tarasu.
Koszty budowy
na IV kwartał 2020

326 100 zł


Do końca promocji:
White
4 690 zł
4 290 zł
  DO KOSZYKA
aktualny kosztorys budowlany  470,00 zł 1 zł
zyskujesz 869 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

PARTER 151,19 (153,76)
1. Wiatrołap 4,73
2. Hol 14,31 (16,88)
3. Spiżarnia 3,24
4. Kuchnia 18,30
5. Salon + Jadalnia 55,82
6. Pokój 10,18
7. Łazienka 4,21
8. Kotłownia 5,47
9. Garaż 34,93
PODDASZE 121,50 (149,85)
1. Schody 4,18 (4,18)
2. Korytarz 16,80 (16,80)
3. Korytarz 3,59 (3,59)
4. Pom. gospodarcze 4,15 (4,70)
5. Garderoba 9,98 (12,36)
6. Pokój 16,19 (20,31)
7. Pokój 14,12 (17,96)
8. Garderoba 3,02 (3,02)
9. Pokój 11,04 (14,85)
10. Łazienka 12,14 (15,81)
11. Sauna 3,92 (5,25)
12. Toaleta 1,76 (2,63)
13. Pralnia 5,28 (6,93)
14. Strych ocieplony 15,33 (21,46)

Dane projektu Domu w maciejkach (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego YTONG 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 140 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna, okno dachowe FAKRO
kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Kuchnia (4), Salon + Jadalnia (5), Łazienka (7); PODDASZE: Schody (1), Korytarz (2), Korytarz (3), Pom. gospodarcze (4), Garderoba (5), Łazienka (10), Sauna (11), Pralnia (13)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

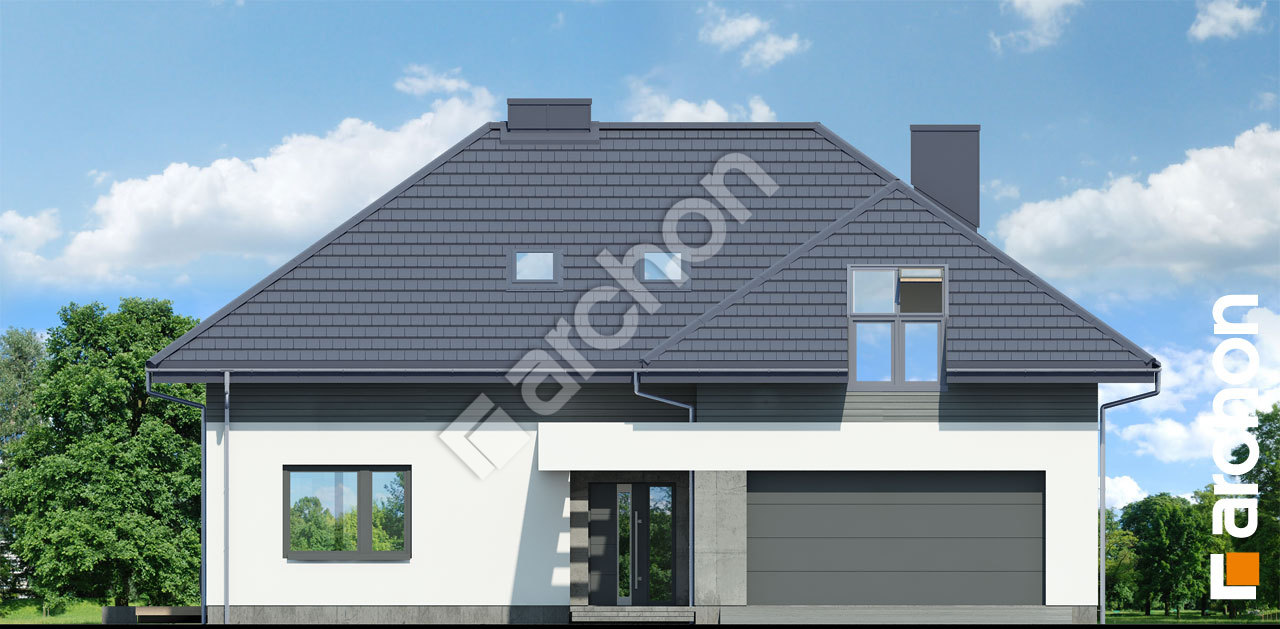

zobacz lustrzane odbicie White Elewacja frontowa

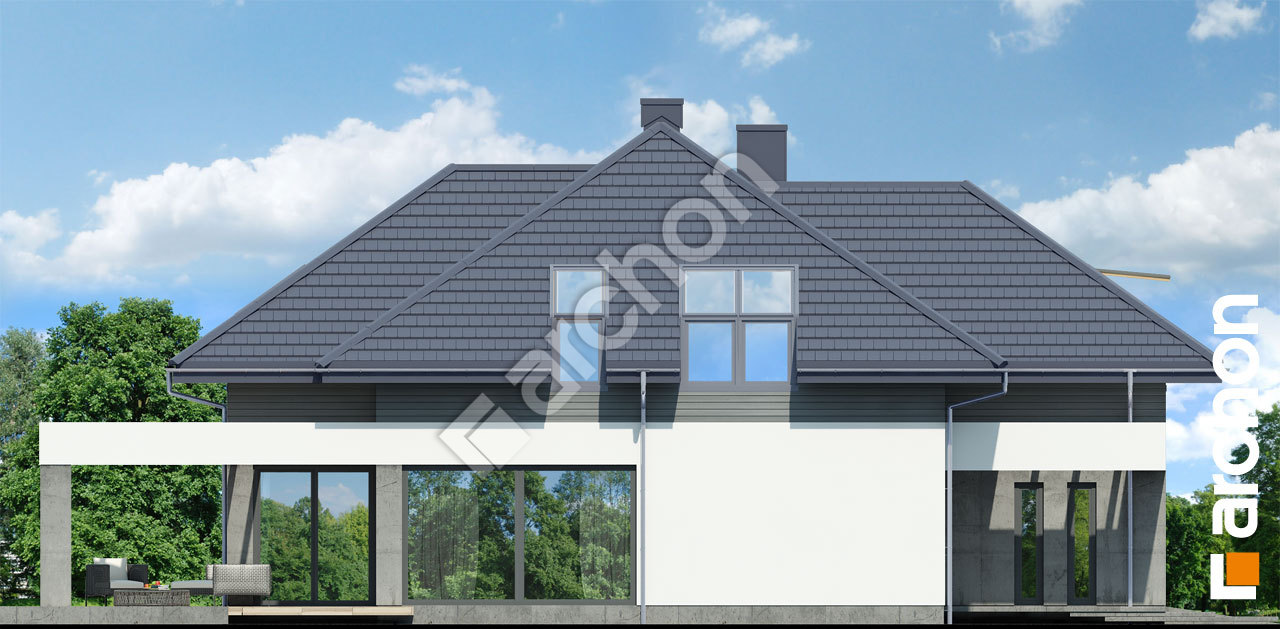

White Elewacja boczna

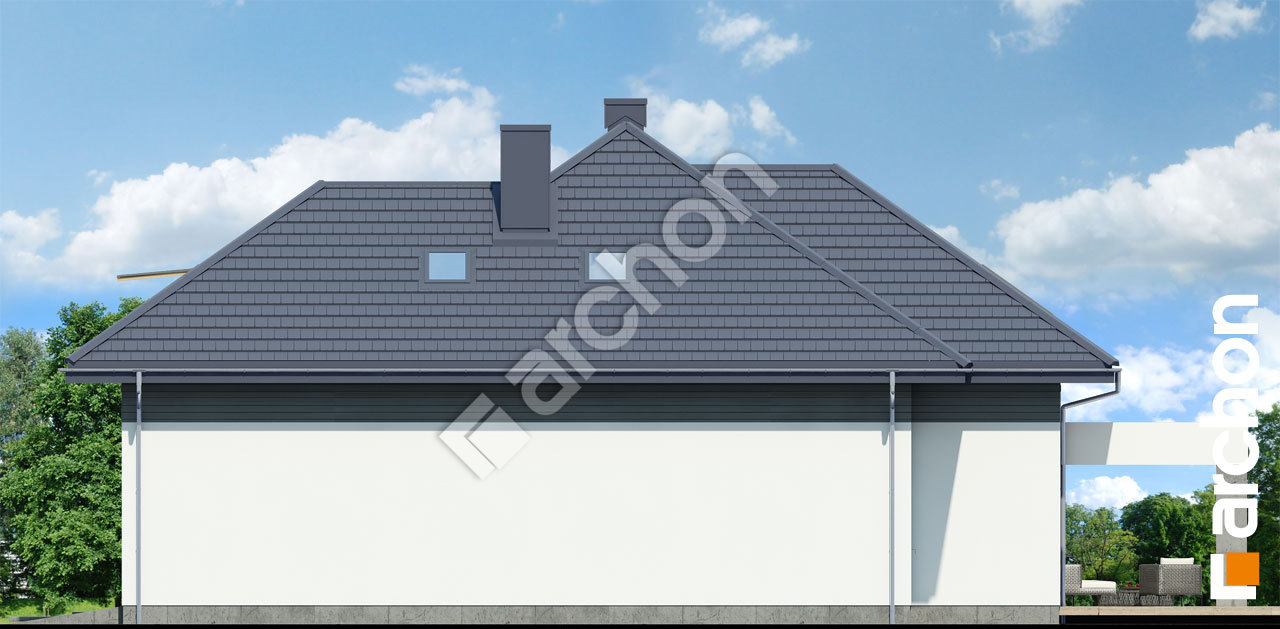

White Elewacja boczna

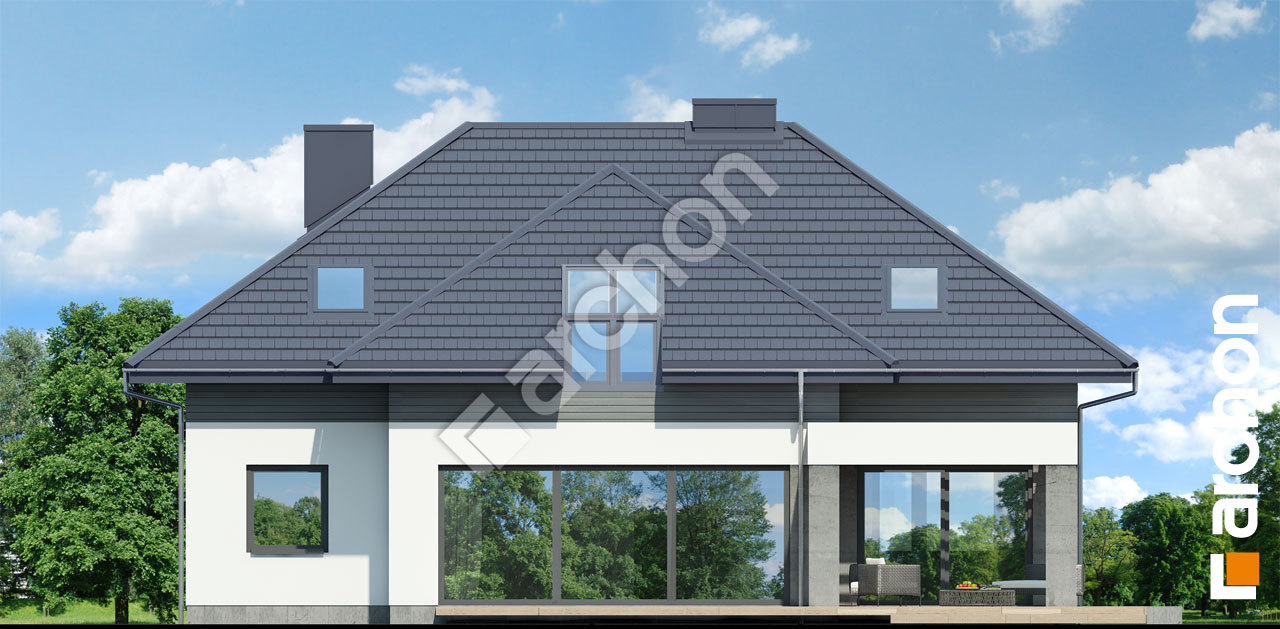

White Elewacja ogrodowa

To komfortowy dom z poddaszem użytkowym, o bogatym programie funkcjonalnym, który zaspokoi różnorodne potrzeby rodziny. Dzięki ciekawie zaprojektowanej formie bryły i oryginalnym detalom budynek prezentuje się niezwykle efektownie. W strefie wejściowej i tarasowej zaprojektowano nowoczesne pergole. Szerokie przeszklenia podkreślają charakter domu, atrakcyjnie doświetlają wnętrze i umożliwiają efektywne wykorzystanie energii słonecznej. Kompozycja elewacji to połączenie białego tynku z betonem architektonicznym, który tworzy kolorystyczny akcent. Elementem ozdobnym jest także odcięcie poniżej dachu, wykończone nowoczesną okładziną. Ciekawym detalem są zestawy okien kolankowych na poddaszu, dzięki nim sypialnie zyskują wyjątkowo atrakcyjny wygląd i są wspaniale doświetlone. Przez wiatrołap i hol wchodzimy do otwartej, przestronnej strefy dziennej na parterze, w której wyraźnie podkreślono odrębność funkcjonalną poszczególnych części. W dużym salonie mieści się wygodny zestaw wypoczynkowy z narożną sofą i fotelami. Panoramiczne przeszklenie sprawia wrażenie wzajemnego przenikania przestrzeni domu i ogrodu. Częściowo zadaszony taras dostępny jest z salonu oraz z jadalni, można tutaj zaaranżować rożne strefy relaksu na świeżym powietrzu. Przestronna i doskonale doświetlona jadalnia, daje mieszkańcom możliwość zorganizowania dużego, rodzinnego przyjęcia. Bardzo funkcjonalnie została zaprojektowana kuchnia, z centralnie wkomponowaną, okazałą wyspą, przy której zaaranżowano strefę gotowania oraz praktyczny barek śniadaniowy. Wyspa posiada także pojemne szafki do przechowywania serwisów obiadowych. Długi blat kuchenny to wygodna strefa przygotowywania posiłków, a program użytkowy kuchni uzupełnia spiżarnia. Na parterze zaprojektowano dodatkowy pokój, łazienkę, a przez wiatrołap dostępny jest garaż i kotłownia. Do strefy nocnej na poddaszu prowadzą efektowne schody jednobiegowe. Prezentowany projekt domu oferuje mieszkańcom rozbudowany i bardzo komfortowy układ funkcjonalny. Znajdują się tutaj trzy duże i ustawne sypialnie, dwie z nich posiadają obszerne garderoby. Wyjątkowy komfort zapewni efektownie zaaranżowana łazienka, mieszcząca narożną wannę, przeszklony prysznic, a także zestaw dwóch umywalek, natomiast relaks i wyciszenie po całym dniu pracy oferuje sauna. W strefie prywatnej zaprojektowano również dodatkową toaletę oraz wyodrębniono część gospodarczą z pralnią i osobnym pomieszczeniem do przechowywania. W tej części poddasza usytuowano wejście na strych, który można zagospodarować na cele mieszkalne. Ten wyjątkowy projekt należy do kategorii: projekty domów nowoczesnych, a także projekty domów z garażem dwustanowiskowym.
