Projekt domu Dom w mikołajkach 2 (G2)

4 260 zł 3 860 zł

Do końca promocji:

DO KOSZYKA

Zgodny z WT 2021WT 2021 Eurokody

RABAT 400 zł na każdy projekt domuRABAT 400 zł

gotowy projekt Dom w mikołajkach 2 (G2) widok 1

Zobacz lustrzane odbicie

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, pralnia, garderoby, kominek, garaż, strych

Powierzchnia domu 182,50 m²
powierzchnia garażu 34,91 m²
powierzchnia strychu 13,14 m²
powierzchnia kotłowni 12,71 m²
Min. wymiary działki 29,7 x 22,2 m
Min. wymiary działki po adaptacji 27,0 x 21,2 m
Szerokość: likwidacja wykusza w salonie i okien dachowych na bocznej połaci w pokoju nad garażem; długość: likwidacja okien na tylnej elewacji - w sypialni i garderobie oraz modyfikacja okna dachowego na strychu.

Więcej parametrów

Koszty budowy
na IV kwartał 2020

341 700 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 260 zł

3 860 zł

DO KOSZYKA

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3050 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł

Garaż 50% taniej
Kosztorys za 50% ceny
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:

Projekt architektoniczny
Projekt konstrukcyjny
Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej

Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

Dom jednorodzinny z poddaszem użytkowym

5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, toaleta, kotłownia, pralnia, garderoby, kominek, garaż, strych

Powierzchnia domu 182,50 m²
powierzchnia garażu 34,91 m²
powierzchnia strychu 13,14 m²
powierzchnia kotłowni 12,71 m²
Min. wymiary działki 29,7 x 22,2 m
Min. wymiary działki po adaptacji 27,0 x 21,2 m
Szerokość: likwidacja wykusza w salonie i okien dachowych na bocznej połaci w pokoju nad garażem; długość: likwidacja okien na tylnej elewacji - w sypialni i garderobie oraz modyfikacja okna dachowego na strychu.

Więcej parametrów

Koszty budowy
na IV kwartał 2020

341 700 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów

Do końca promocji:

4 260 zł

3 860 zł

DO KOSZYKA

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom w mikołajkach 2 (G2) rzut parteru

PARTER	175,66	(178,20)
1. Wiatrołap	4,95
2. Hol	14,52
3. Spiżarnia	2,20
4. Kuchnia	14,03
5. Salon	41,73
6. Pokój	15,19
7. Garderoba	5,09
8. Łazienka	7,92
9. Toaleta	2,80
10. Schody	3,99
11. Pokój	15,62
12. Kotłownia	12,71	(15,25)
13. Garaż	34,91

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w mikołajkach 2 (G2) rzut poddasza

PODDASZE	67,60	(164,90)
1. Hol i schody	10,29	(10,29)
2. Pokój	14,63	(34,89)
3. Pralnia	5,71	(18,51)
4. Łazienka	6,97	(10,56)
5. Garderoba	2,64	(12,71)
6. Pokój	14,22	(35,20)
7. Strych ocieplony	13,14	(42,74)

Dane projektu Domu w mikołajkach 2 (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

gotowy projekt Dom w mikołajkach 2 (G2) przekroj budynku

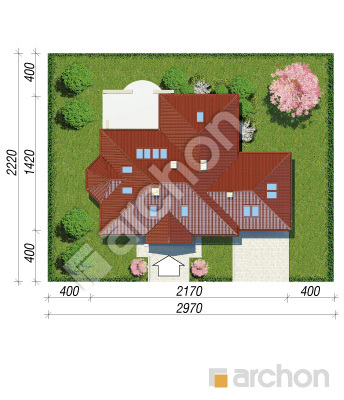

Obrys

gotowy projekt Dom w mikołajkach 2 (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

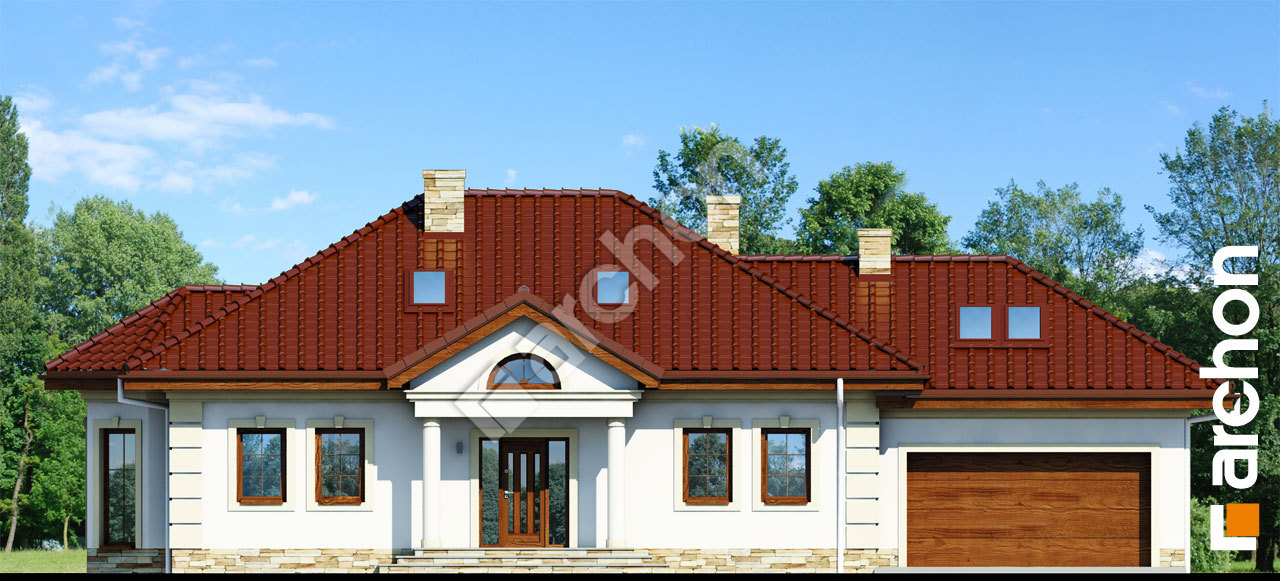

Elewacja frontowa

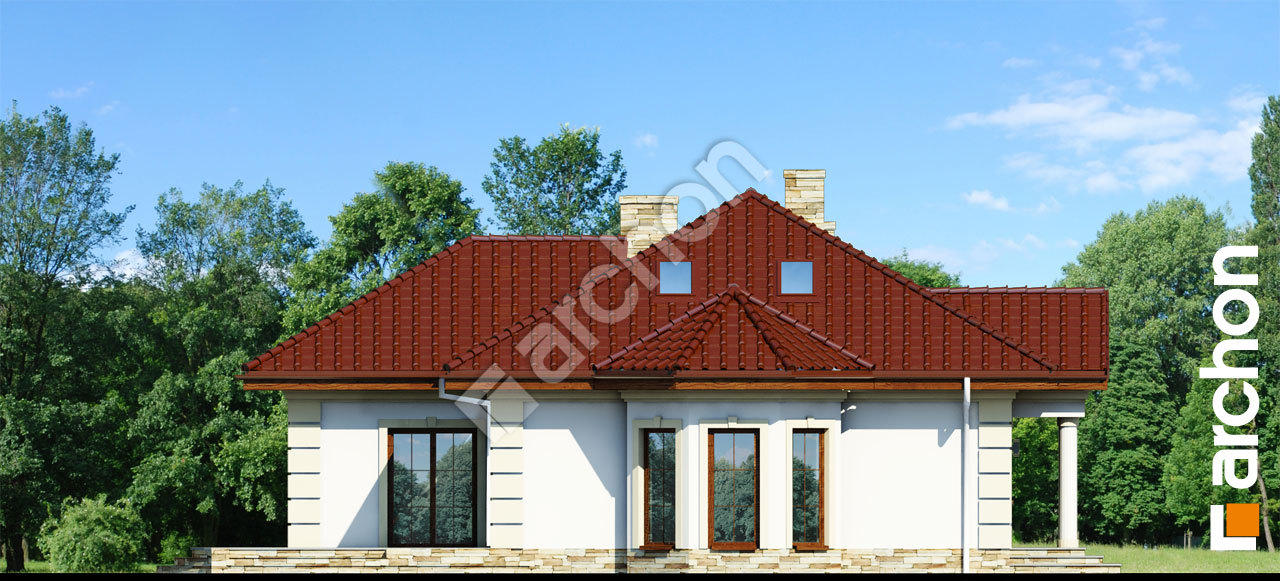

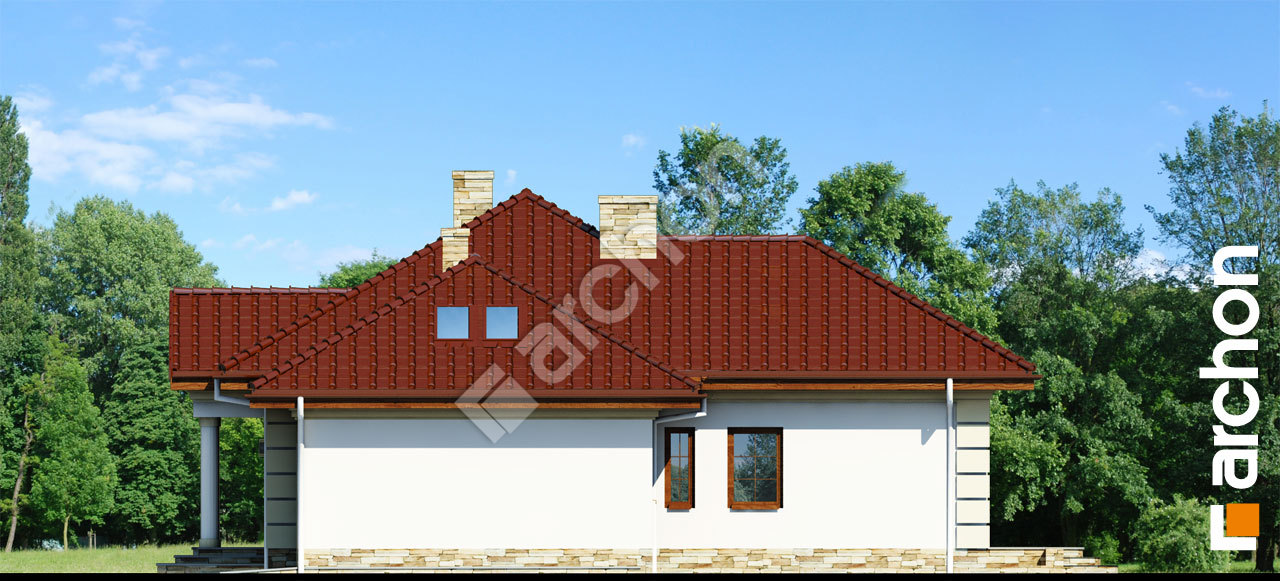

Elewacja boczna

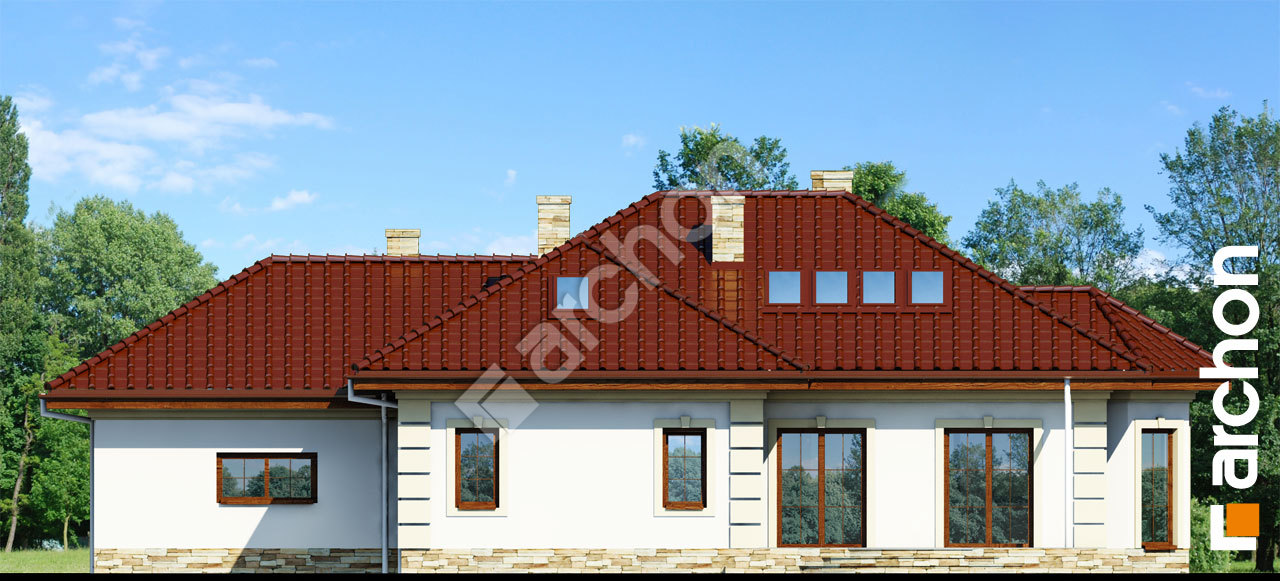

Elewacja ogrodowa

Interesujący projekt domu o charakterze dworku, którego styl podkreśla atrakcyjna elewacja frontowa z centralnie umieszczonym wejściem oraz symetrycznymi przeszkleniami. Wygodnie zaplanowany układ wewnętrzny z powodzeniem spełni wymagania współczesnych Inwestorów. Reprezentacyjna strefa dzienna to duży salon z wygodnym zestawem wypoczynkowym przed kominkiem i kinem domowym, jadalnia w przeszklonym wykuszu oraz otwarta kuchnia. Wyeksponowany kominek jest widoczny z całego salonu, a program kuchni uzupełnia praktyczna spiżarnia. Część wypoczynkową strefy dziennej powiększa obszerny taras, osłonięty z dwóch stron ścianami domu, dzięki czemu jest przytulny i chroni prywatność domowników. Atutem projektu domu jest zaprojektowanie na parterze dwóch pokoi. W głębi znajduje się sypialnia gospodarzy zaaranżowana jako apartament - z własną łazienką i garderobą oraz wyjściem na taras. Drugi pokój został umieszczony blisko wejścia, może więc pełnić funkcję gabinetu. Część gospodarcza to dostępna z holu kotłownia na paliwo stałe oraz garaż dwustanowiskowy. Dwubiegowe schody prowadzą na poddasze, gdzie znajdują się dwie obszerne sypialnie, komfortowa łazienka, garderoba oraz duża pralnia z funkcją suszarni. Program uzupełnia strych do swobodnej aranżacji. Projekt ten należy do kategorii: projekty domów dwuetapowych oraz projekty domów jednorodzinnych.
