Projekt domu
Dom w orliczkach (G2P)

projekt Dom w orliczkach (G2P) widok 1
projekt Dom w orliczkach (G2P) widok 1
projekt Dom w orliczkach (G2P) widok 2
projekt Dom w orliczkach (G2P) lustrzane odbicie 1
projekt Dom w orliczkach (G2P) lustrzane odbicie 2
projekt Dom w orliczkach (G2P) Strefa dzienna (wizualizacja 2 widok 1)
projekt Dom w orliczkach (G2P) Strefa dzienna (wizualizacja 2 widok 3)
projekt Dom w orliczkach (G2P) Strefa dzienna (wizualizacja 2 widok 4)
projekt Dom w orliczkach (G2P) Strefa dzienna (wizualizacja 2 widok 5)
3 180 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica, strych
Powierzchnia domu 145,57 m2
+ powierzchnia garażu 41,36 m2
+ powierzchnia piwnic 62,58 m2
+ powierzchnia strychu 11,69 m2
Min. wymiary działki 23,0 x 18,8 m
21,0 x 18,8 m
Likwidacja okien na elewacjach bocznych.
Stan surowy zamknięty 318 000 zł
Co zawiera projekt ARCHON+?
Koszty ogrzewania

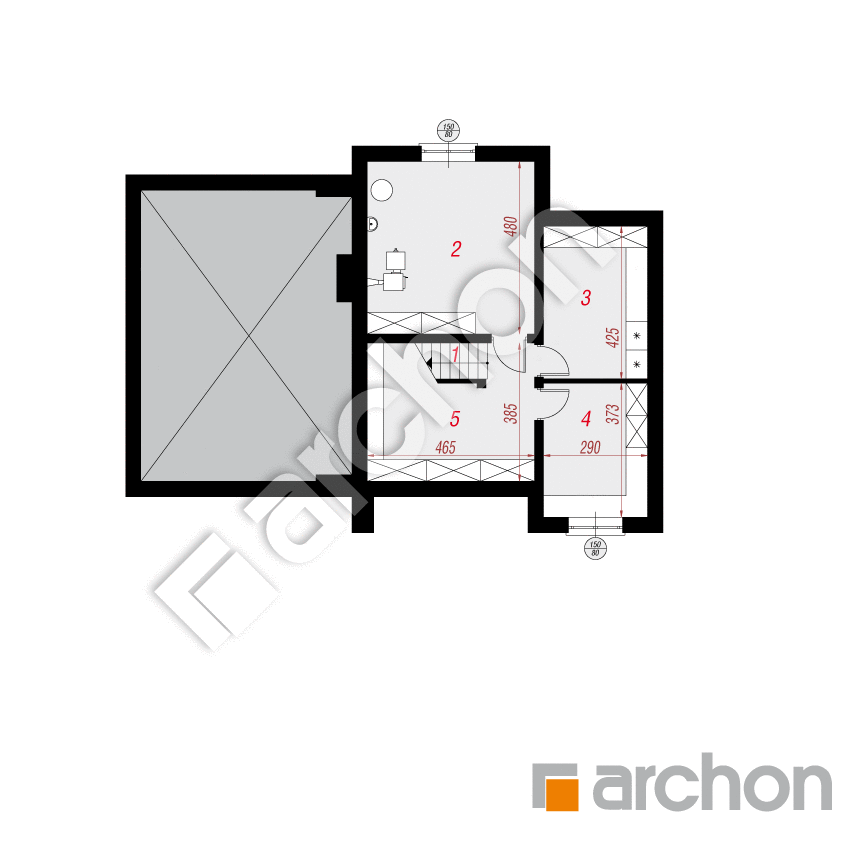

projekt Dom w orliczkach (G2P) rzut piwnic
PIWNICA 62,58 (65,29)
1. Schody 3,63
2. Kotłownia 21,94
3. Spiżarnia 12,03
4. Pom. gospodarcze 10,56
5. Pom. gospodarcze 14,42 (17,13)

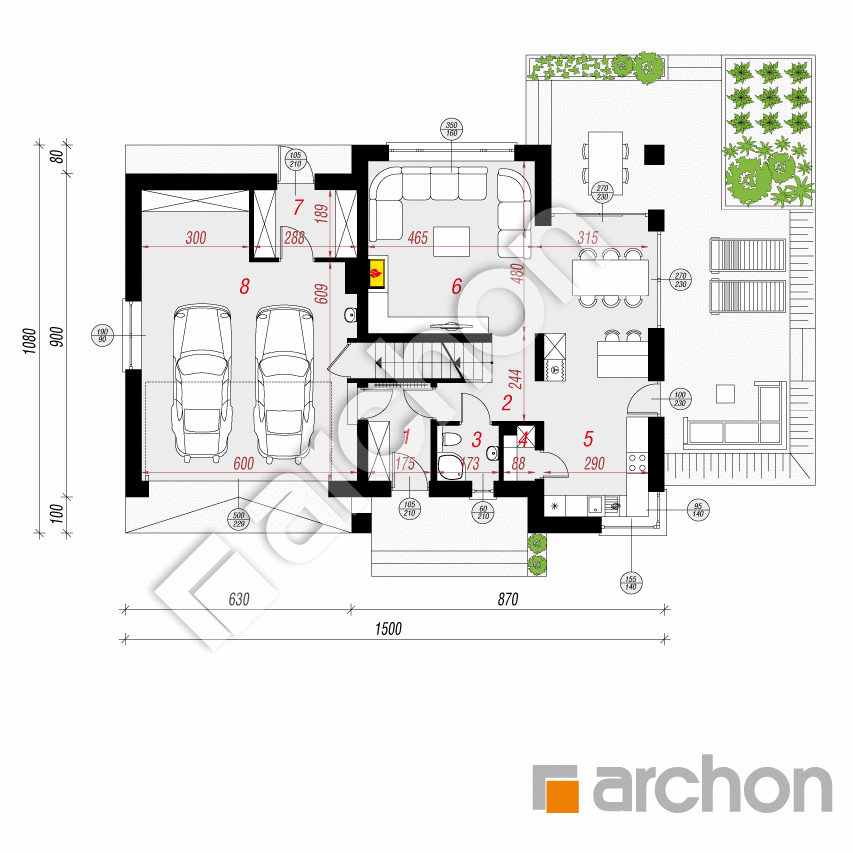

projekt Dom w orliczkach (G2P) rzut parteru
PARTER 105,55
1. Wiatrołap 4,60
2. Hol 4,78
3. Łazienka 2,54
4. Spiżarnia 1,16
5. Kuchnia 14,59
6. Salon + Jadalnia 31,27
7. Pom. gospodarcze 5,25
8. Garaż 41,36

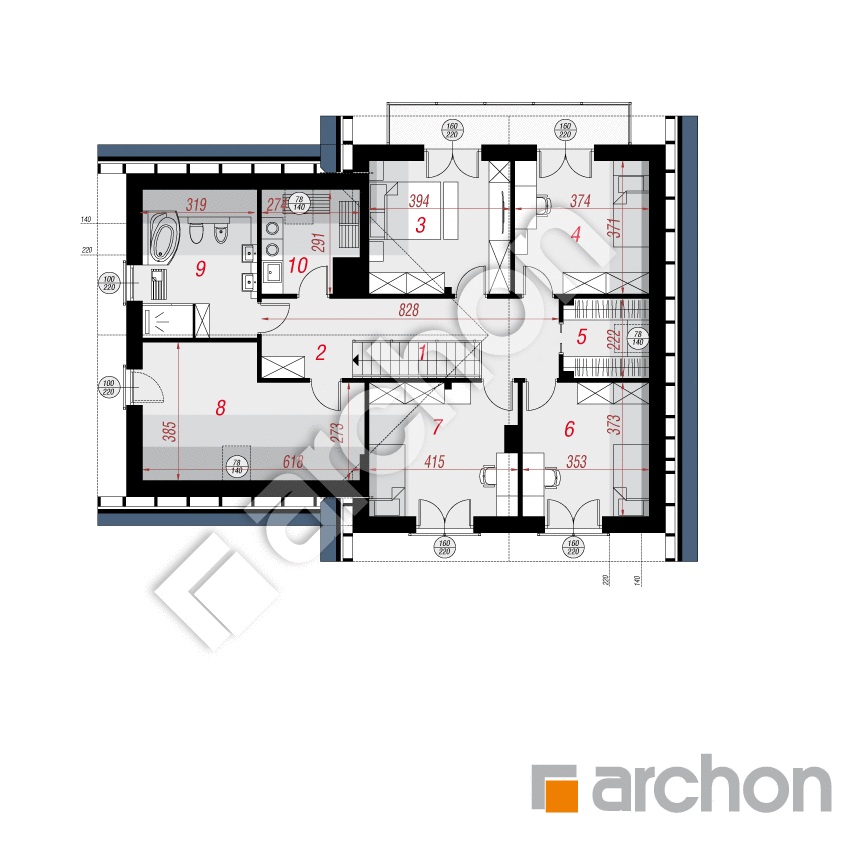

projekt Dom w orliczkach (G2P) rzut poddasza
PODDASZE 93,07 (118,58)
1. Schody 3,84
2. Hol 14,45
3. Pokój 12,72 (14,28)
4. Pokój 11,26 (13,58)
5. Garderoba 3,63 (5,01)
6. Pokój 10,54 (12,88)
7. Pokój 13,13 (14,82)
8. Strych 11,69 (19,95)
9. Łazienka 8,50 (12,79)
10. Pralnia 3,31 (6,98)

Dane projektu Domu w orliczkach (G2P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu, strychu, piwnic
145,57 m2
Powierzchnia garażu 41,36 m2
Powierzchnia piwnic 62,58 m2
Powierzchnia strychu 11,69 m2
Powierzchnia zabudowy 151,69 m2
Powierzchnia podłóg 289,42 m2
Powierzchnia całkowita 376,74 m2
Kubatura 1190,31 m3
Wysokość budynku 8,8 m
Minimalne wymiary działki 23,0 x 18,8 m
Minimalne wymiary po adaptacji 21,0 x 18,8 m
(Likwidacja okien na elewacjach bocznych.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 121 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 34,57 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 76,53 [kWh/(m2*rok)]
EP (gaz) 64,88 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 23,53 [kWh/(m2*rok)]
Uściany 0,16 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

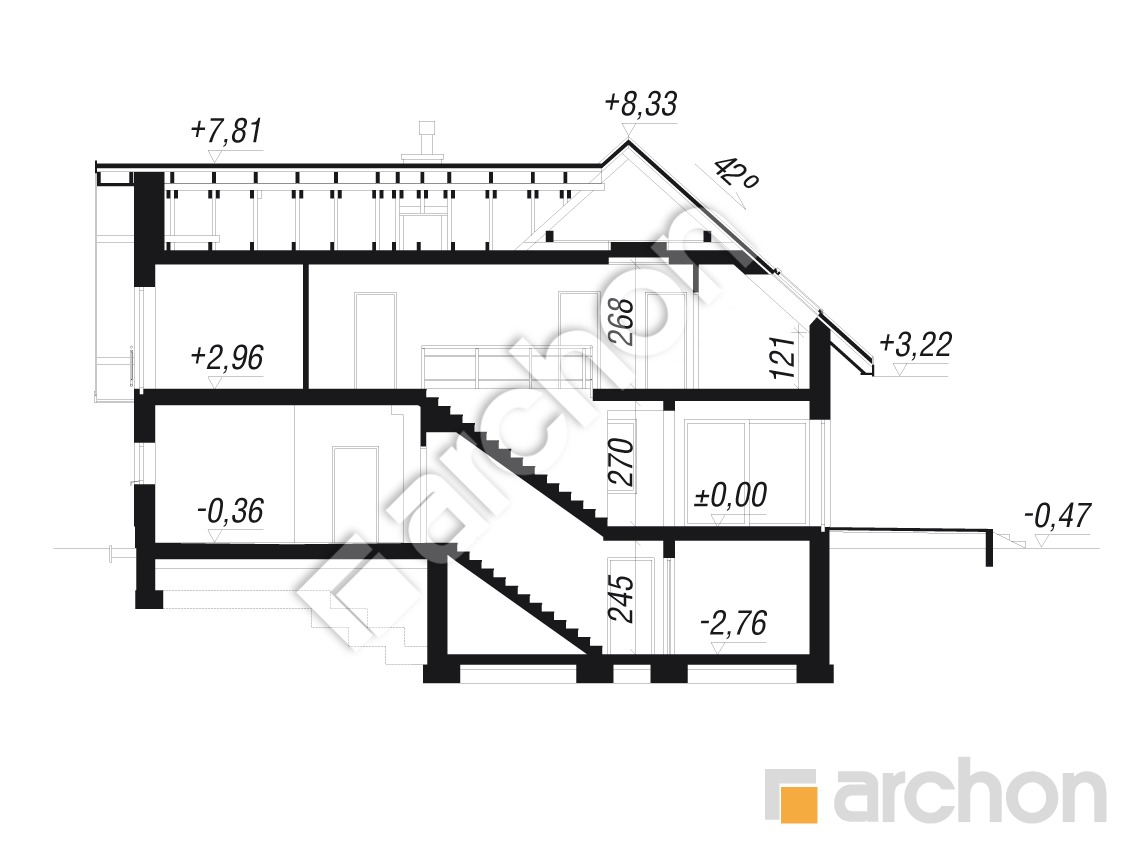

Przekrój

projekt Dom w orliczkach (G2P) przekroj budynku

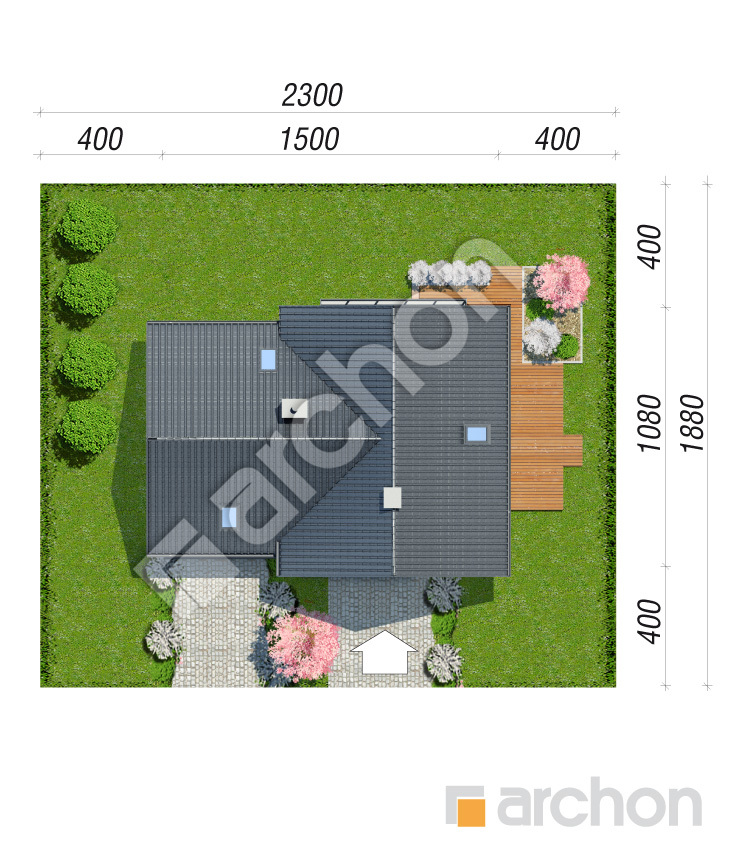

Obrys

polnoc
projekt Dom w orliczkach (G2P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

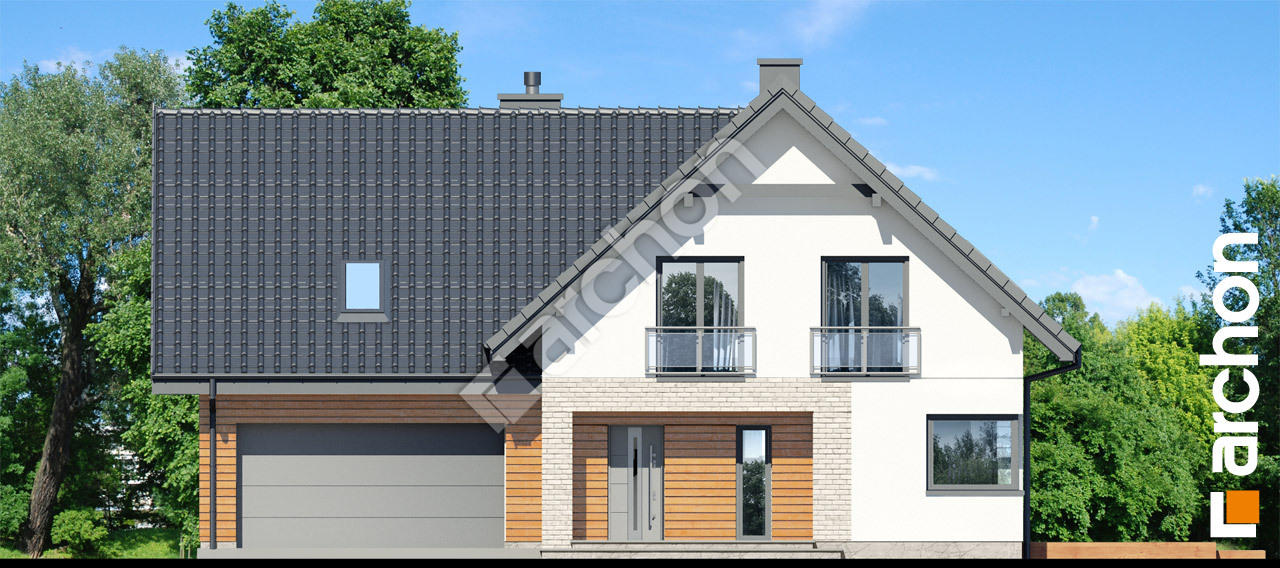

Elewacja frontowa projekt dom w orliczkach g2p  264 Elewacja frontowa

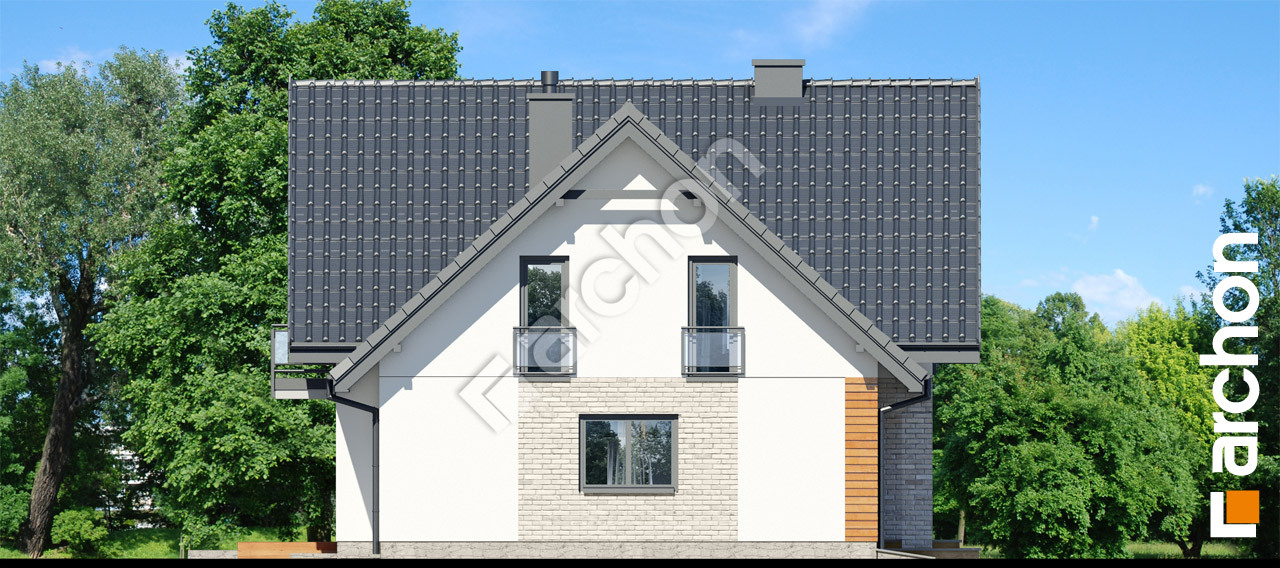

Elewacja boczna projekt dom w orliczkach g2p  265 Elewacja boczna
Elewacja boczna projekt dom w orliczkach g2p  266 Elewacja boczna
Elewacja ogrodowa projekt dom w orliczkach g2p  267 Elewacja ogrodowa

Projekt współczesnego domu z obszernym garażem na dwa samochody i dodatkową kondygnacją w piwnicy, szczególnie polecany do realizacji na działkach ze spadkiem terenu. Szerokie przeszklenia, portfenetry, naturalne okładziny w postaci drewna i klinkieru, podkreślają jego współczesny charakter oraz zapewniają efektowny wygląd. Usytuowana w podcieniu i pięknie zaaranżowana strefa wejściowa prowadzi nas do komfortowej części dziennej parteru. Przestronny salon zachęca domowników do wspólnego relaksu przed kinem domowym. Jadalnia posiada szerokie otwarcie na zadaszoną część tarasu, gdzie można zaaranżować kącik kawowy – idealne miejsce na kameralne spotkania z przyjaciółmi. W drugiej części tarasu, która dostępna jest także z kuchni, mieszkańcy mogą swobodnie zrelaksować się w promieniach słońca. Można tutaj rozłożyć wygodne leżaki oraz zestaw mebli ogrodowych. W układzie funkcjonalnym kuchni przewidziano podręczną spiżarnię, wysoką zabudowę, a także półwysep z miejscem do spożywania posiłków, który częściowo zamyka przestrzeń kuchenną i oddziela ją od jadalni. W holu zaprojektowano ogólnodostępną łazienkę. Wiatrołap stanowi naturalną barierę pomiędzy strefą mieszkalną a garażem, w którym wyodrębniono pomieszczenie z wbudowanymi szafami i bezpośrednim wejściem z zewnątrz. Komfortowy wypoczynek w strefie nocnej na poddaszu zapewniają cztery ustawne i bardzo dobrze doświetlone sypialnie. Przestronna łazienka posiada miejsce na duży nowoczesny prysznic, a także szafkę na ręczniki i przybory toaletowe. Odpowiednią organizację prac domowych zapewni duża pralnia, a wygodne przechowywanie ubrań umożliwi osobna garderoba oraz wbudowane szafy, które można zamontować w każdym pokoju na poddaszu. Przewidziany w prezentowanym projekcie domu strych można przeznaczyć na cele mieszkalne lub rekreacyjne. Zaplecze gospodarcze zlokalizowane w piwnicy obejmuje dużą kotłownię na paliwo stałe, spiżarnię oraz dodatkowe pomieszczenia do przechowywania. „Dom w orliczkach (G2P)” należy do kategorii: projekty domów małych, projekty domów z piwnicą oraz projekty domów na działkę na stoku.
