Projekt domu  Dom w piwoniach 3 (G)

Cena z kodem 4 620 zł (3 756,10 netto)
Dom jednorodzinny parterowy
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, 1 kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 131,83 m²
  • Powierzchnia garażu 21,40 m²
  • Powierzchnia kotłowni 5,59 m²
  • Min. wymiary działki 25,5 x 23,6 m
  • 23,5 x 22,6 m
  • Likwidacja okien na elewacjach bocznych i elewacji tylnej.

Cena z kodem rabatowym 300MOJDOM
4 620 zł z VAT 23% (3 756,10 zł netto)
Kod ważny do 17.12.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 4 920 zł
Najniższa cena z 30 dni przed obniżką 4 440 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż z kodem rabatowym GARAZ50%
  • Gotowe projekty instalacji z kodem rabatowym
  • Kosztorys za 269 zł
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak:
Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa
PARTER
158,82
1. Wiatrołap 7,38
2. Hol 6,62
3. Spiżarnia 1,69
4. Kuchnia 11,30
5. Salon + Jadalnia 31,70
6. Łazienka 3,58
7. Korytarz 9,08
8. Garderoba 4,09
9. Pokój 10,25
10. Pokój 12,06
11. Garderoba 5,78
12. Pokój 10,42
13. Pokój 10,42
14. Łazienka 7,46
15. Kotłownia 5,59
16. Garaż 21,40

Dane projektu Domu w piwoniach 3 (G)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja okien na elewacjach bocznych i elewacji tylnej.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: czterospadowy, nachylenie 30 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: grawitacyjna

Planujesz WENTYLACJĘ MECHANICZNĄ w swoim domu? Zamów dodatkowo projekt wentylacji mechanicznej z odzyskiem ciepła (rekuperacją), jako alternatywne opracowanie. więcej >>

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

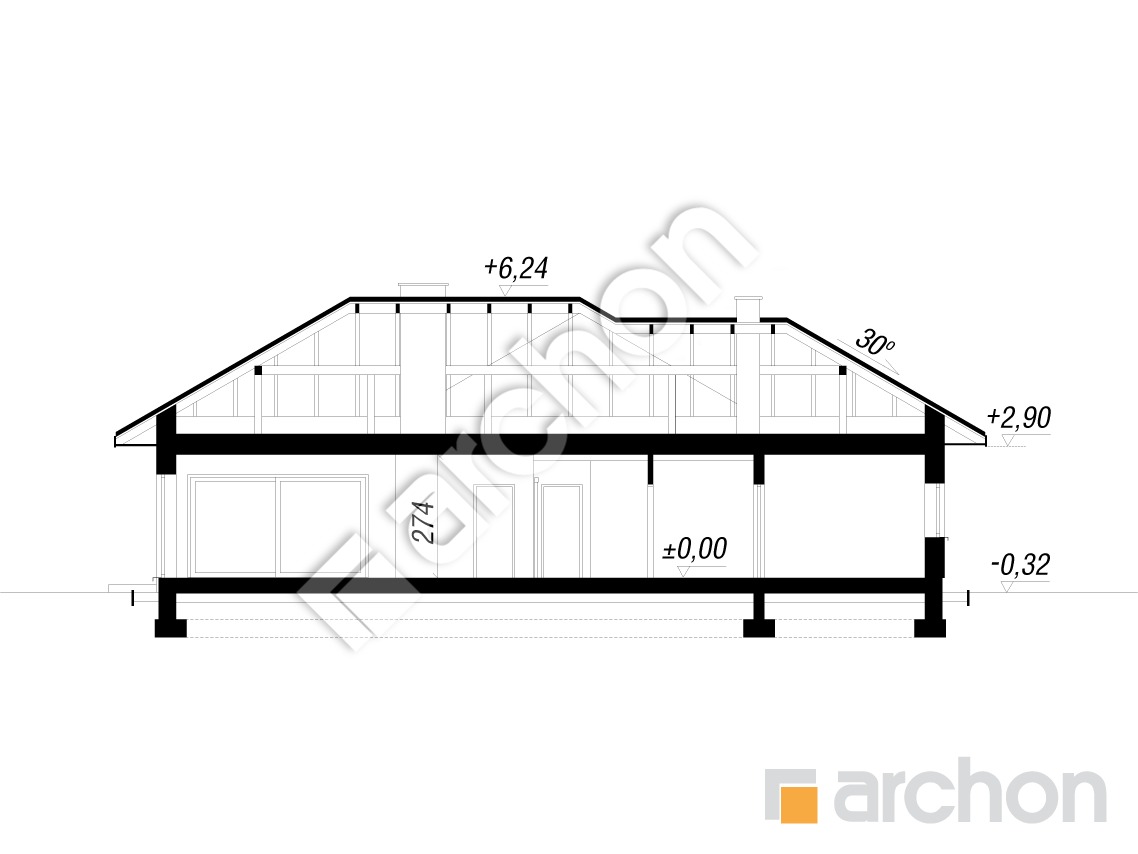

Przekrój

gotowy projekt Dom w piwoniach 3 (G) przekroj budynku

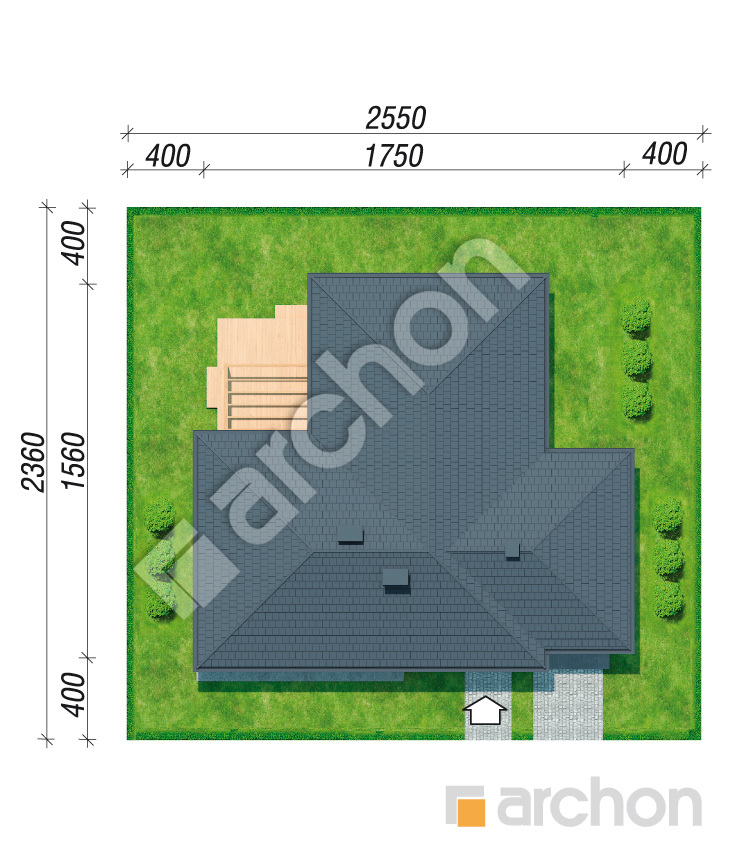

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

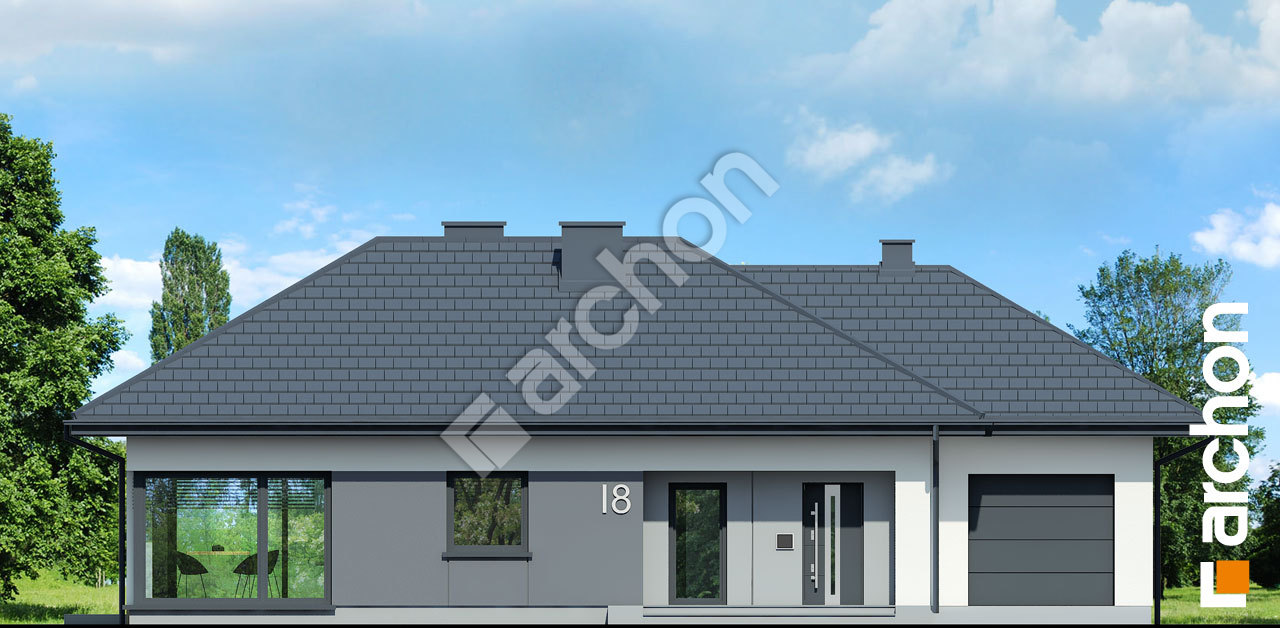

Pokaż lustrzane odbicie Elewacja frontowa projekt dom w piwoniach 3 g e8553a262860f01971af128bfb36c745  264 Elewacja frontowa

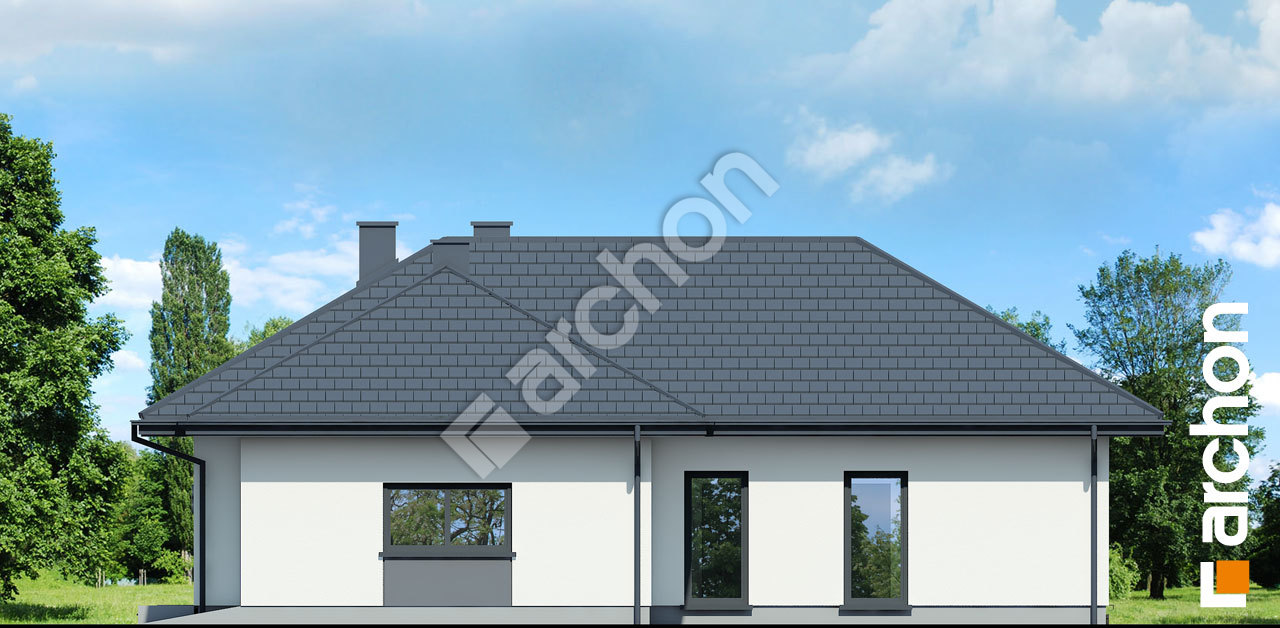

Elewacja boczna projekt dom w piwoniach 3 g 135130ca91c6837419dfe6eb8f09e301  265 Elewacja boczna

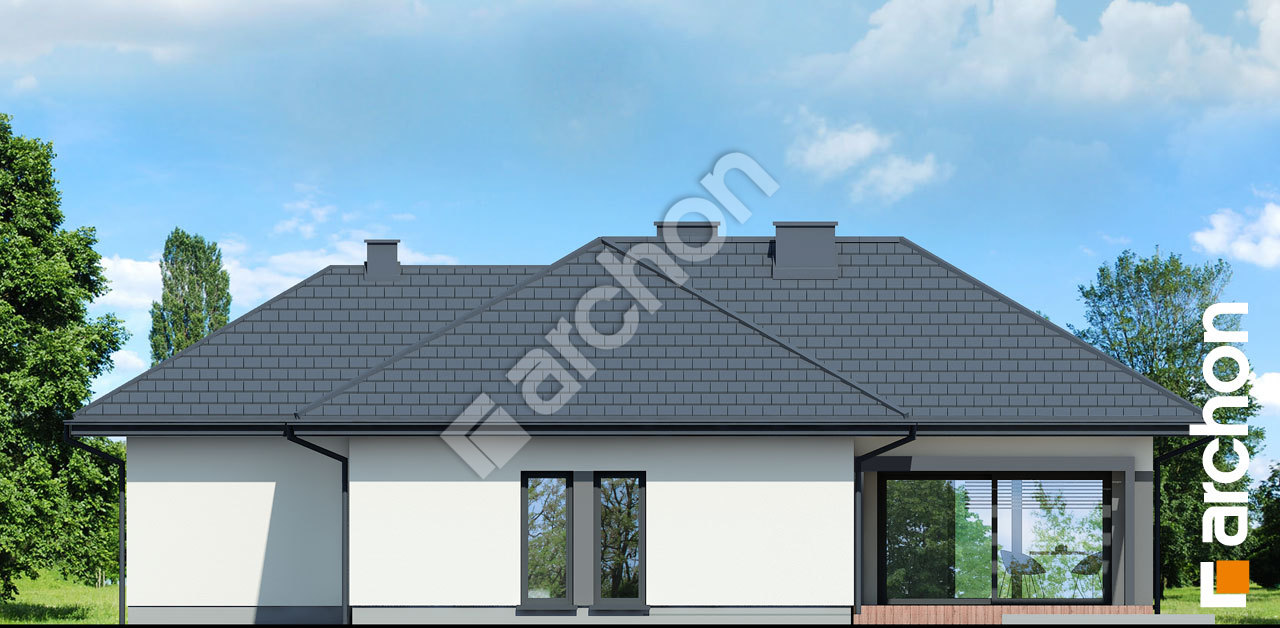

Elewacja boczna projekt dom w piwoniach 3 g d9a3403438a1b1d3b2a128e8643dc594  266 Elewacja boczna

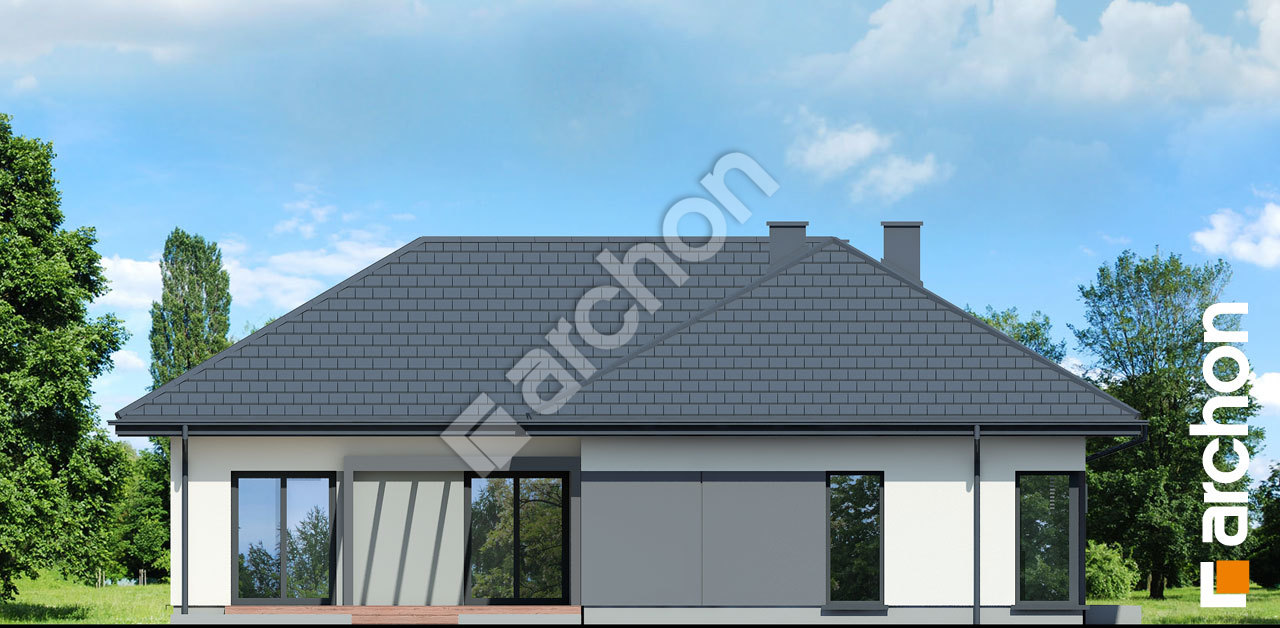

Elewacja ogrodowa projekt dom w piwoniach 3 g a9e4ab5157ed7096f284e11e941558ef  267 Elewacja ogrodowa

Piękna parterówka z garażem jednostanowiskowym. Nowoczesny charakter i urodę domu podkreślają duże przeszklenia, będące detalem zwracającym uwagę Inwestorów, szukających domu zaprojektowanego w nurcie nowoczesnego designu. Estetyczna elewacja łączy jasne i grafitowe tynki, z którymi idealnie współgra stolarka i kolor dachówki. Strefa ogrodowa została wzbogacona o atrakcyjny taras z pergolą, gdzie domownicy mogą zaaranżować letnią jadalnię lub inną formę do spędzania czasu na świeżym powietrzu. Przez wiatrołap mieszczący pojemne szafy można przejść do holu, łączącego strefy użytkowe domu. W salonie zaplanowano narożną kanapę z widokiem na klimatyczny kominek, który wprowadzi wieczorami przytulny klimat oraz przesuwne wyjście na taras. Otwarta jadalnia posiada wiele miejsca na duży stół dla całej rodziny i gości, jej urodę podkreśla nowoczesne, narożne przeszklenie. Kuchnia posiada odpowiednią ilość naturalnego światła, w jej centrum znajduje się wyspa z dodatkowym miejscem do jedzenia, a przyległa spiżarnia ułatwia organizację pracy i przechowywanie. Na osi holu znajduje się komfortowa łazienka, kotłownia pełni jednocześnie funkcję pralni, a garaż dostępny jest przez wiatrołap. Korytarz prowadzi do pomieszczeń nocnej strefy domu, gdzie zaprojektowano sypialnię rodziców z garderobą, dwa pokoje dla dzieci oraz gabinet, mogący pełnić funkcję gościnnej sypialni lub biblioteczki. Sypialnia główna oraz gabinet posiadają bezpośrednie połączenie z tarasem i ogrodem. Układ funkcjonalny tej części domu dopełnia łazienka z wanną i prysznicem oraz dodatkowa garderoba do wspólnego użytku. „Dom w piwoniach 3 (G)” uatrakcyjnia zbiór projektów w kategorii: projekty domów nowoczesnych, projekty domów parterowych, projekty domów z garażem jednostanowiskowym.
