Projekt domu Dom w renklodach 5

4 260 zł  3 860 zł
Dom jednorodzinny parterowy
4 pokoje, 1 kuchnia, 1 łazienka, spiżarka, toaleta, kotłownia, kominek, garaż, strych

  • Powierzchnia domu 112,73 m²
  • powierzchnia garażu 22,84 m²
  • powierzchnia strychu 108,48 m²
  • powierzchnia kotłowni 7,09 m²

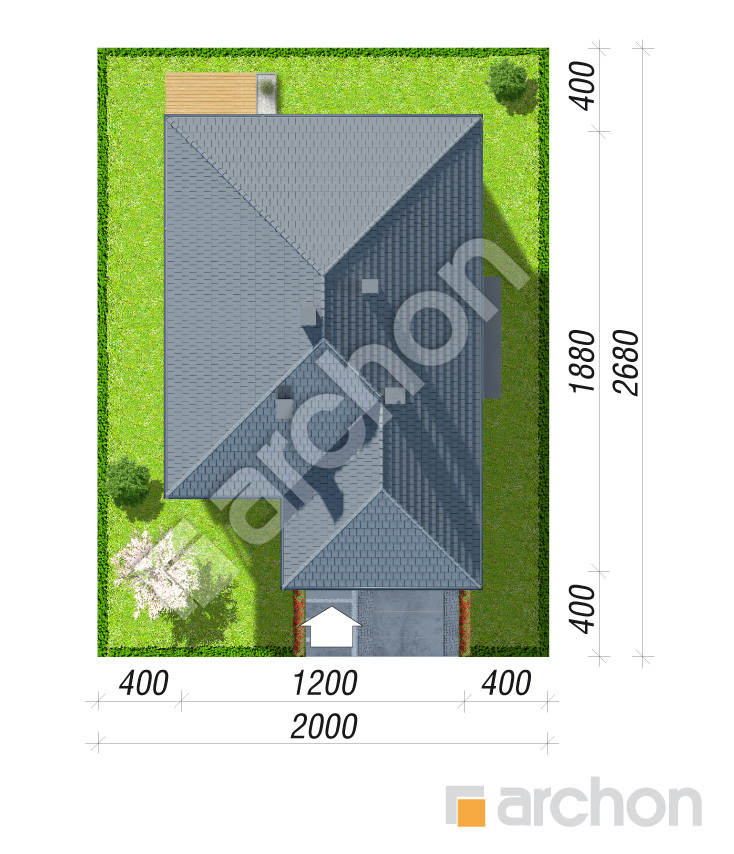

  • Min. wymiary działki 20,0 x 26,8 m
Koszty budowy
na IV kwartał 2020

273 400 zł


Do końca promocji:
White
4 260 zł
3 860 zł
  DO KOSZYKA
aktualny kosztorys budowlany  430,00 zł 1 zł
zyskujesz 829 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
o wartości 1500 zł
  • Poradnik Architektura Ogrodowa
  • Poradnik Inwestora
  • Poradnik Energooszczędny
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
ZESTAW BONÓW RABATOWYCH
o wartości nawet 1550 zł
  • Garaż 50% taniej
  • Kosztorys za 50% ceny
  • Projekty instalacji
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna w 4 egzemplarzach zawierająca:
  • Projekt architektoniczny
  • Projekt konstrukcyjny
  • Projekt wewnętrznych instalacji wod.-kan., c.o. i gazowej oraz projekt wewnętrznych instalacji elektrycznej i odgromowej
Zakres opracowania wewnętrznych instalacji może ulec zmianie w zależności od indywidualnych założeń projektu. (Istnieje możliwość zamówienia projektu w formie zgodnej z nowelizacją Prawa budowlanego obowiązującego od 19.09.2020r. składającego się z 3 egzemplarzy projektu architektoniczno - budowlanego oraz 3 egzemplarzy projektu technicznego).
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

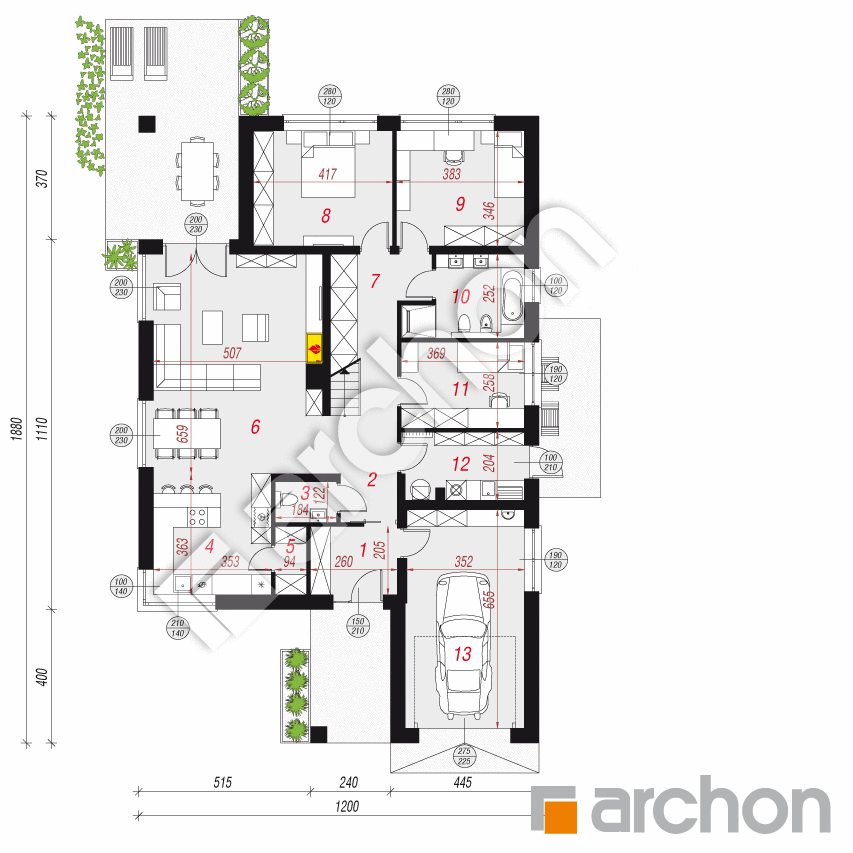

PARTER 142,66 (144,88)
1. Wiatrołap 5,15
2. Hol 5,83
3. Toaleta 2,12
4. Kuchnia 12,60
5. Spiżarnia 1,81
6. Salon + Jadalnia 33,06
7. Korytarz 8,34 (10,56)
8. Pokój 14,12
9. Pokój 12,96
10. Łazienka 7,47
11. Pokój 9,27
12. Kotłownia 7,09
13. Garaż 22,84

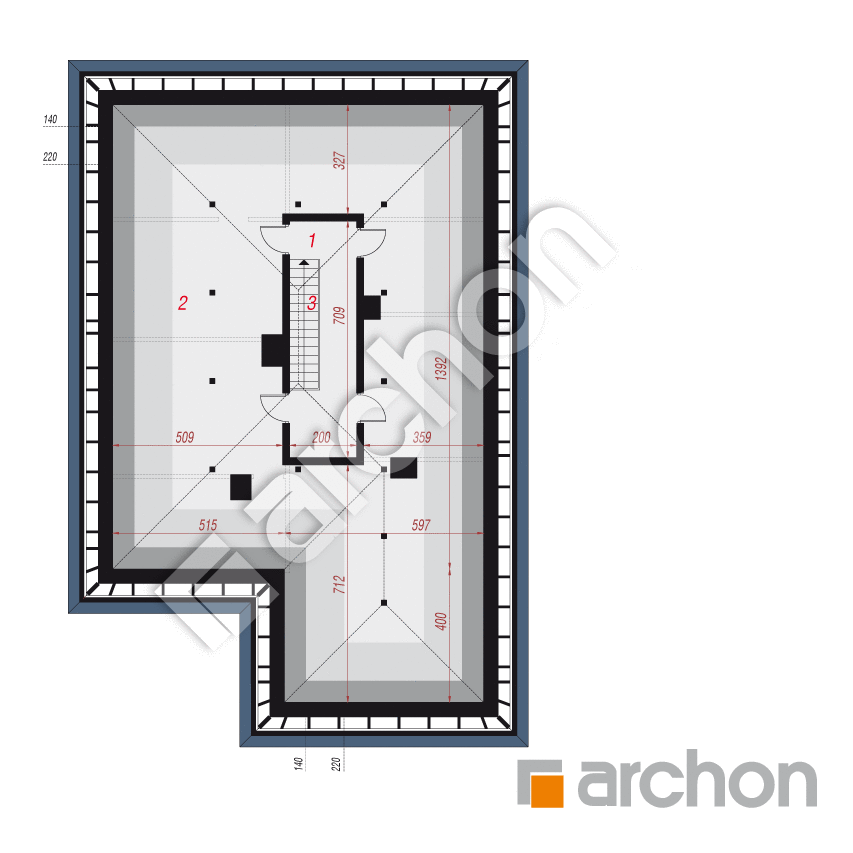

STRYCH OCIEPLONY (poddasze do adaptacji) 108,48 (170,49)
1. Strych ocieplony 13,82
2. Strych ocieplony 94,66 (156,67)

Dane projektu Domu w renklodach 5

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.
Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836: 1997)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach. "
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836:1997, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 95 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy
ogrzewanie podłogowe: zastosowano w następujących pomieszczeniach: PARTER: Wiatrołap (1), Hol (2), Toaleta (3), Kuchnia (4), Salon + Jadalnia (6), Korytarz (7), Łazienka (10)
wentylacja: grawitacyjna
(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. więcej >>)

Energooszczędność

WT 2021 Projekt zgodny z WT 2021 więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

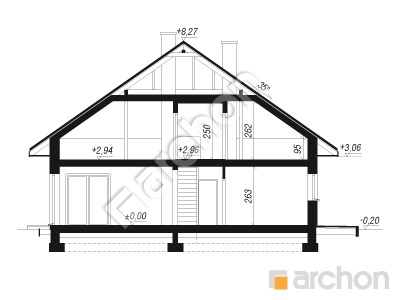

Przekrój

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

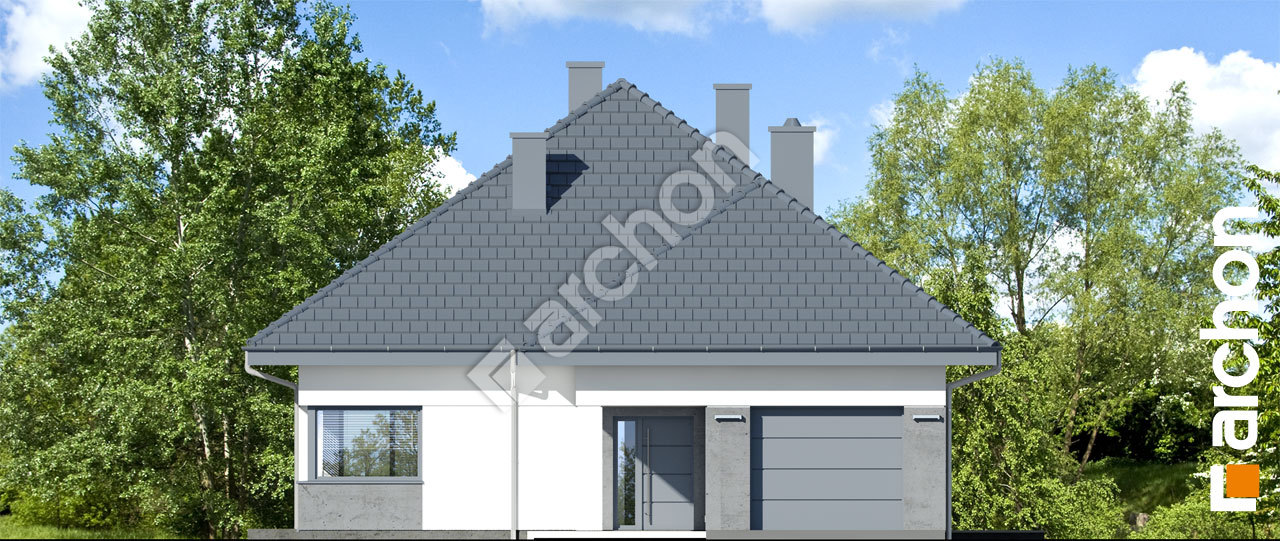

zobacz lustrzane odbicie White Elewacja frontowa

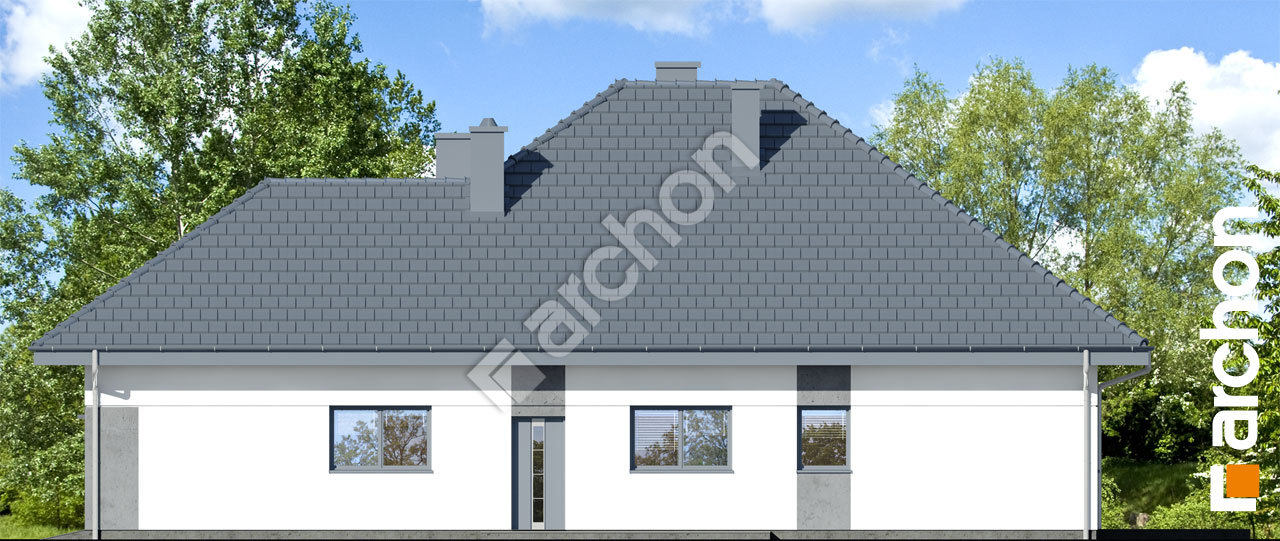

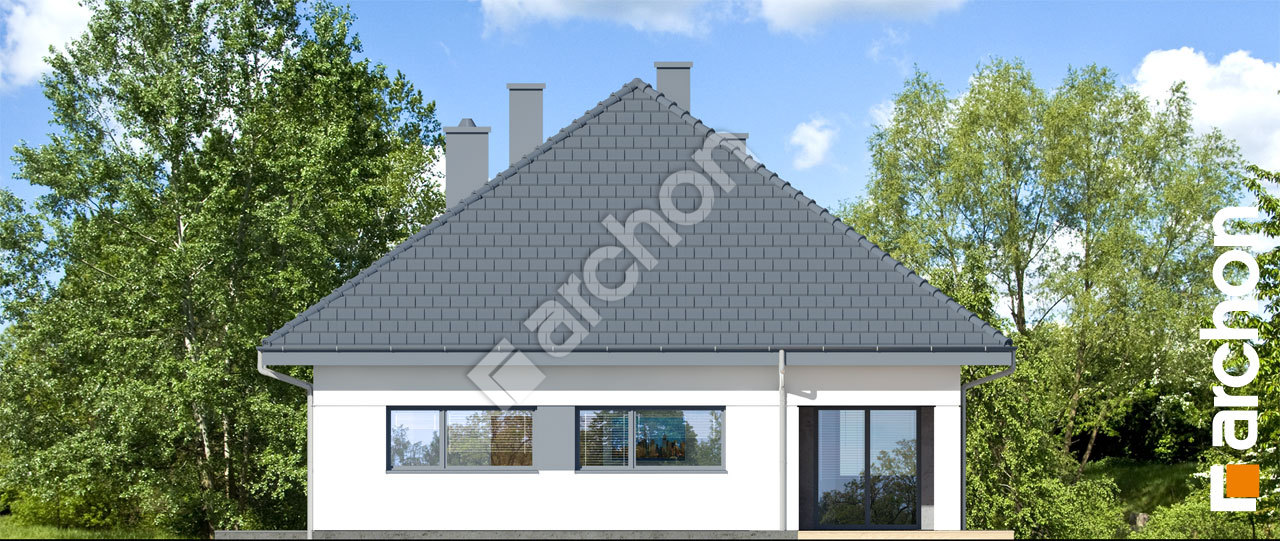

White Elewacja boczna
White Elewacja boczna

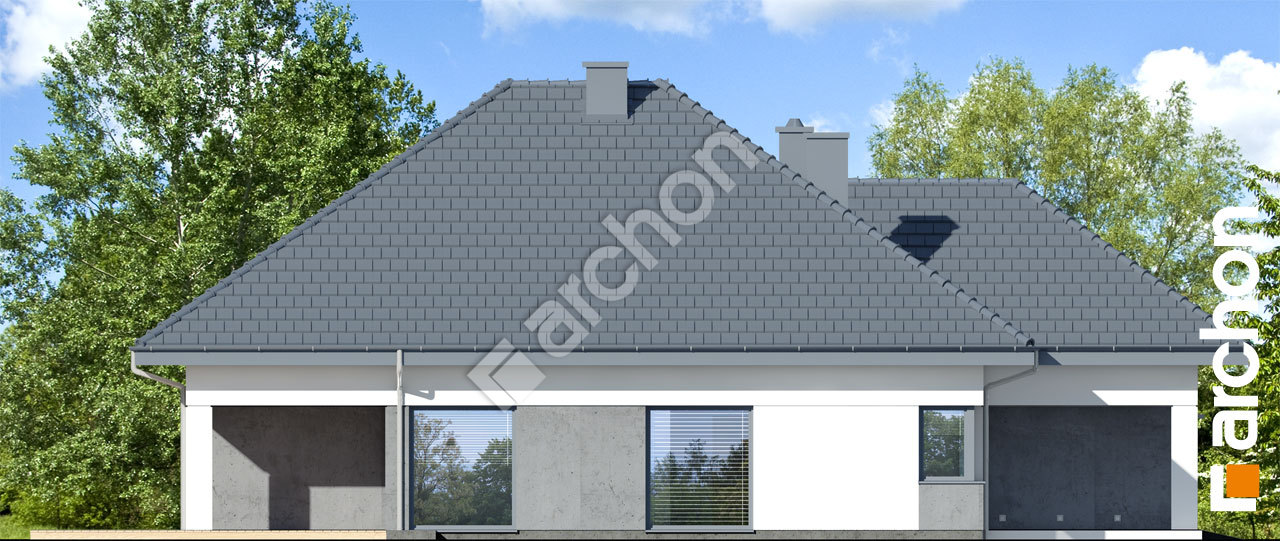

White Elewacja ogrodowa

To kolejna, interesująca propozycja z kolekcji „Domy w renklodach”. Tym razem jest to wersja projektu domu z poddaszem do adaptacji, co daje możliwość poszerzenia jego programu wewnętrznego i dostosowania do zmieniających się z upływem czasu potrzeb rodziny. Na elewacjach zastosowano połączenie jasnego tynku z modnym betonem architektonicznym, które wraz z nowoczesnym detalem oraz dużymi przeszkleniami podkreślają charakter budynku. Praktycznie zadaszone wejście w podcieniu prowadzi nas do starannie zaprojektowanego wnętrza domu, z czytelnym podziałem na dzienną i nocną strefę użytkową. Dzięki licznym przeszkleniom przestrzeń dzienna jest optymalnie doświetlona naturalnym światłem. Salon z narożną sofą jest idealnym miejscem rodzinnego wypoczynku, dostępny z niego taras w podcieniu doskonale nadaje się na letnią jadalnię. Kuchnia z narożnym oknem posiada program użytkowy z barkiem śniadaniowym, wysoką zabudową oraz wygodnym blatem roboczym. Funkcjonalność kuchni zwiększa przylegająca do niej spiżarka, która zapewnia dodatkową powierzchnię do przechowywania. W centralnym miejscu strefy dziennej, przy dużym oknie, zlokalizowano jadalnię. Program użytkowy strefy dziennej dopełnia ogólnodostępna toaleta. Do pomieszczeń prywatnych wchodzimy z osobnego korytarza. W części nocnej znajdują się dwa pokoje dla dzieci, sypialnia rodziców, w pełni wyposażona łazienka oraz obszerna pralnia z funkcją kotłowni. W projekcie domu przewidziano możliwość bezpośredniego wyjścia z pralni na zewnątrz, dzięki czemu w słoneczny dzień możemy wygodnie suszyć pranie na świeżym powietrzu. Jednostanowiskowy garaż jest dostępny z wiatrołapu. W korytarzu zlokalizowano jednobiegowe schody prowadzące na strych, którego przeznaczenie mieszkańcy mogą dostosować do własnych potrzeb. Przestrzeń pod schodami zabudowano praktycznymi szafami. Ten wyjątkowy projekt domu powiększa kolekcję: projekty domów nowoczesnych, należy także do kategorii: projekty domów z jednostanowiskowym garażem.
