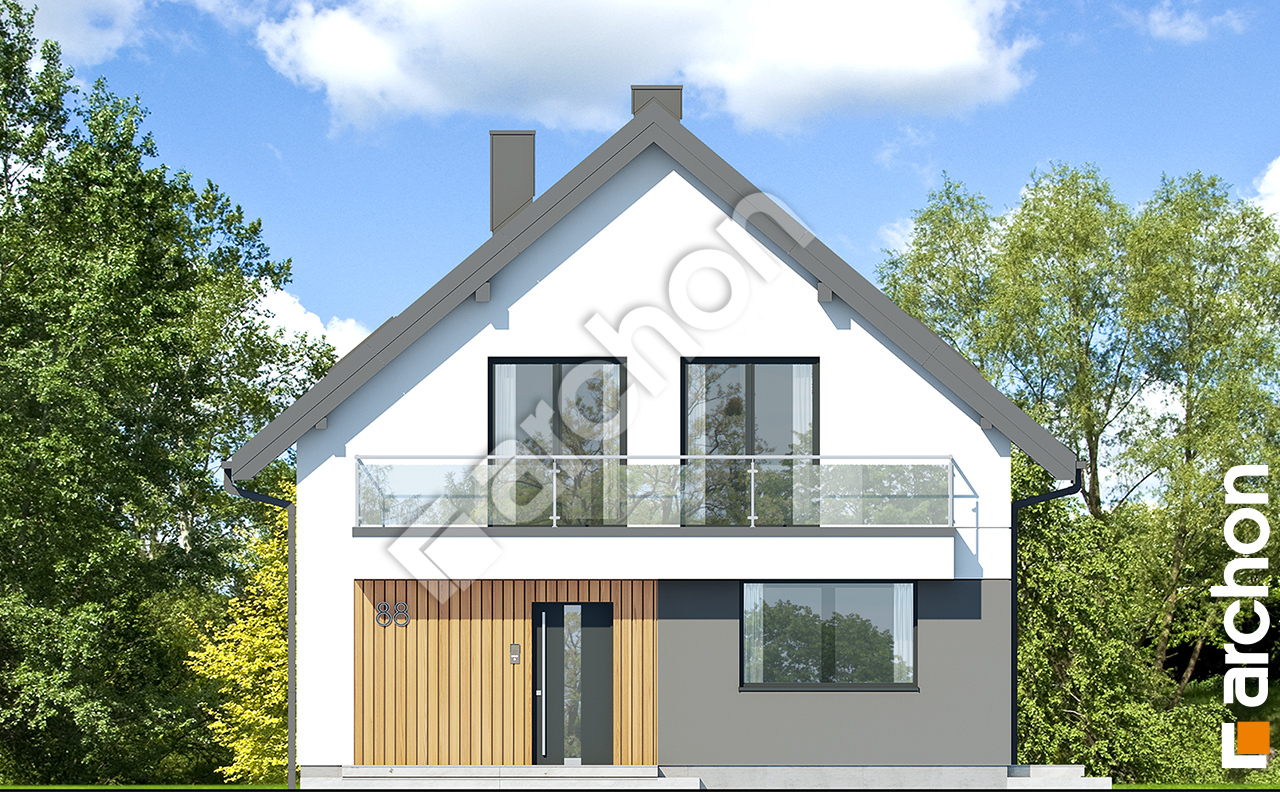

gotowy projekt Dom w szkarłatkach 6 (E) widok 1
Pow. domu 135,19 m²
Pow. kotłowni 4,79 m²
pokoje 5
łazienki i WC 2

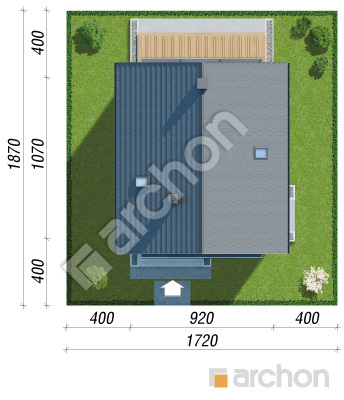

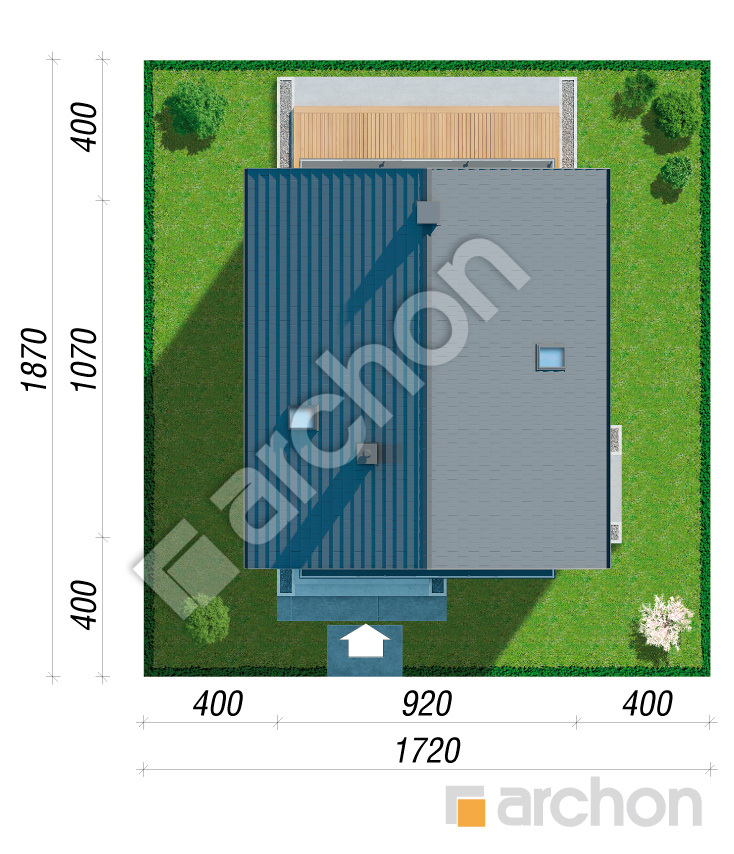

Min. wym. działki 17,2 x 18,7 m
Likwidacja okien na elewacji bocznej od strony schodów.
16,2 x 18,7 m
Koszty budowy

280 000 zł netto

Pow. domu 135,19 m²
Pow. kotłowni 4,79 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 17,2 x 18,7 m
Likwidacja okien na elewacji bocznej od strony schodów.
16,2 x 18,7 m
Dom w szkarłatkach 6 (E)
135,19 m² 4,79 m²

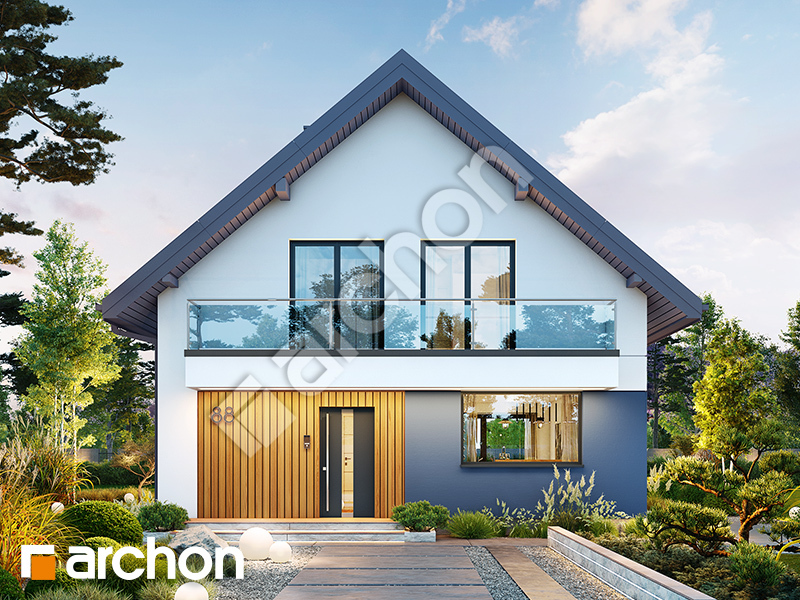

gotowy projekt Dom w szkarłatkach 6 (E) widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoba, kominek

Koszty budowy

280 000 zł netto


Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 890 zł z VAT 23% (3 975,61 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 090 zł
Najniższa cena z 30 dni przed obniżką 4 890 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

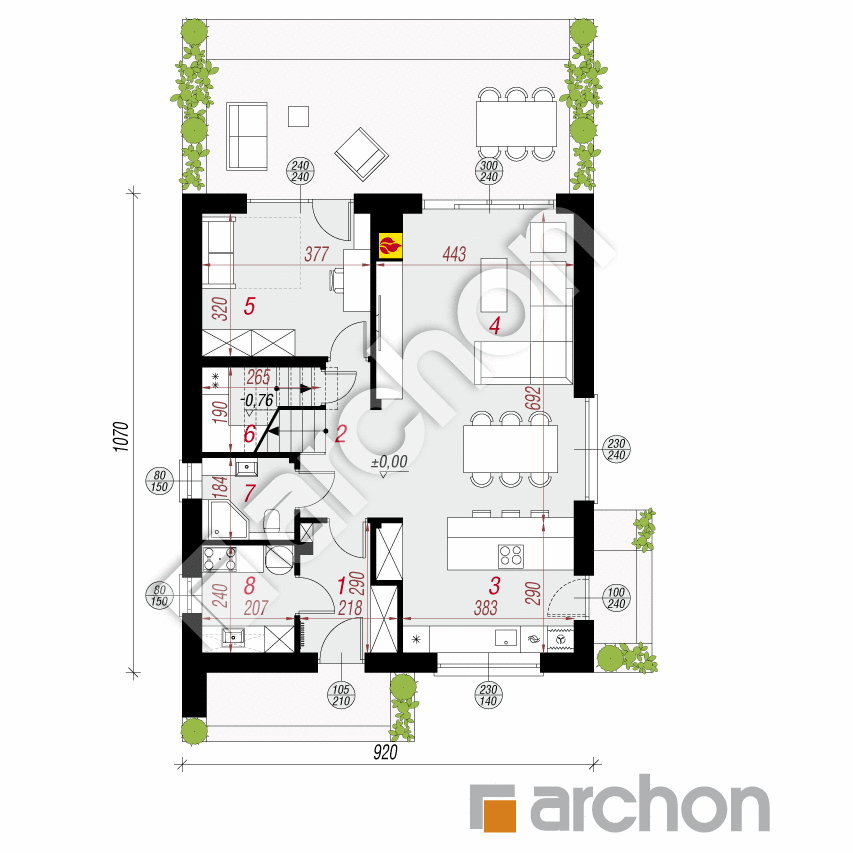

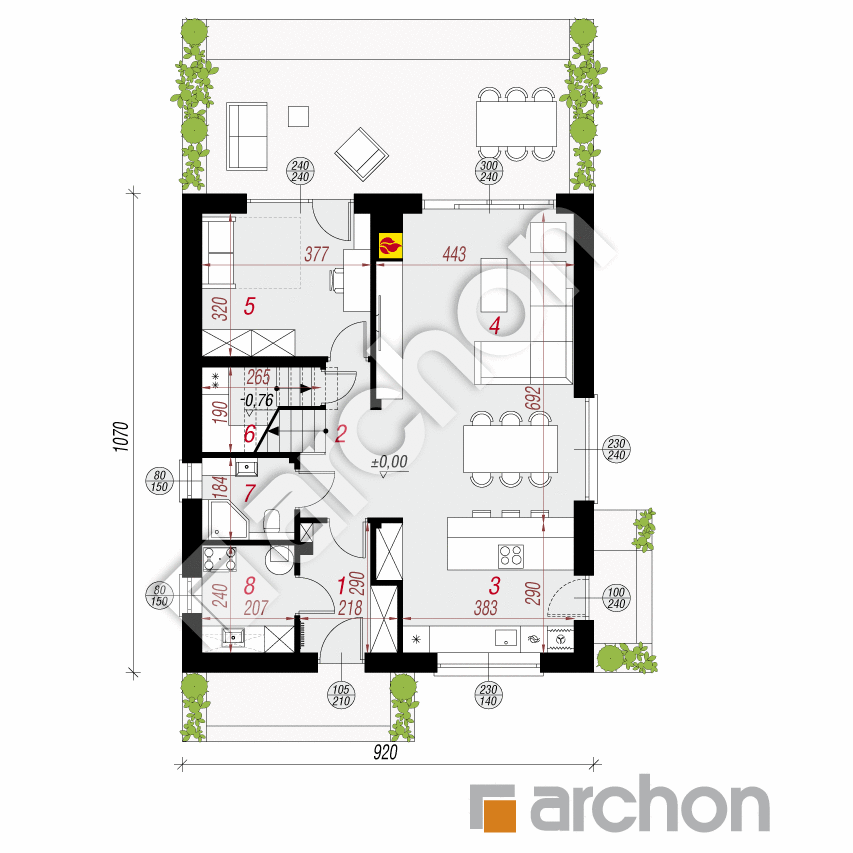

PARTER
73,94 (76,26)
1. Wiatrołap 5,19
2. Hol 4,16
3. Kuchnia 11,57
4. Salon + Jadalnia 30,41
5. Pokój 11,79
6. Spiżarnia 2,39 (4,71)
7. Łazienka 3,64
8. Kotłownia 4,79
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

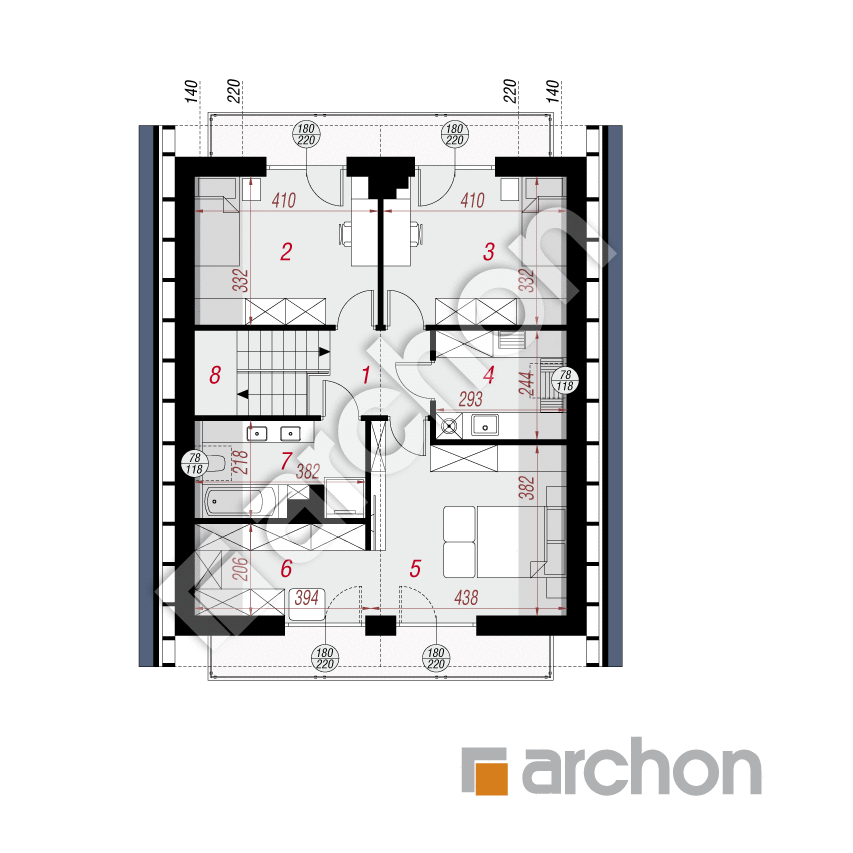

PODDASZE
66,04 (75,78)
1. Hol 4,61
2. Pokój 11,32 (13,21)
3. Pokój 11,21 (13,10)
4. Pralnia 5,55 (6,94)
5. Pokój 14,92 (17,10)
6. Garderoba 6,70 (7,86)
7. Łazienka 6,37 (7,60)
8. Schody 5,36

Dane projektu Domu w szkarłatkach 6 (E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

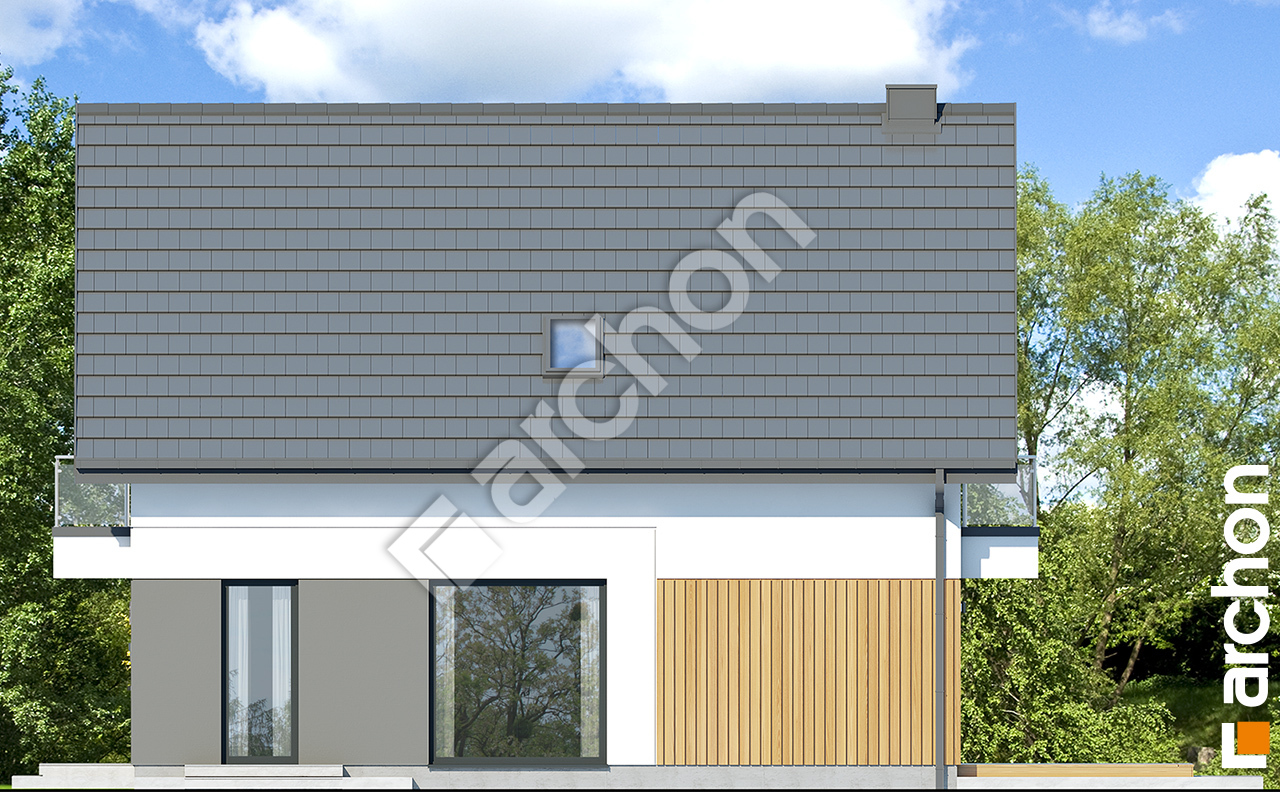

Likwidacja okien na elewacji bocznej od strony schodów.
Likwidacja okien na elewacji bocznej od strony schodów, skrócenie okapów.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 130 cm
dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

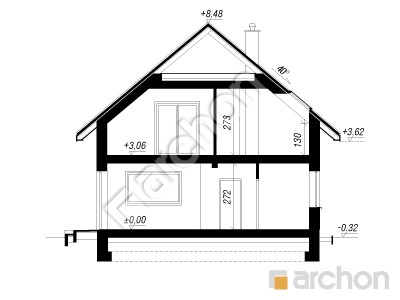

Przekrój

gotowy projekt Dom w szkarłatkach 6 (E) przekroj budynku

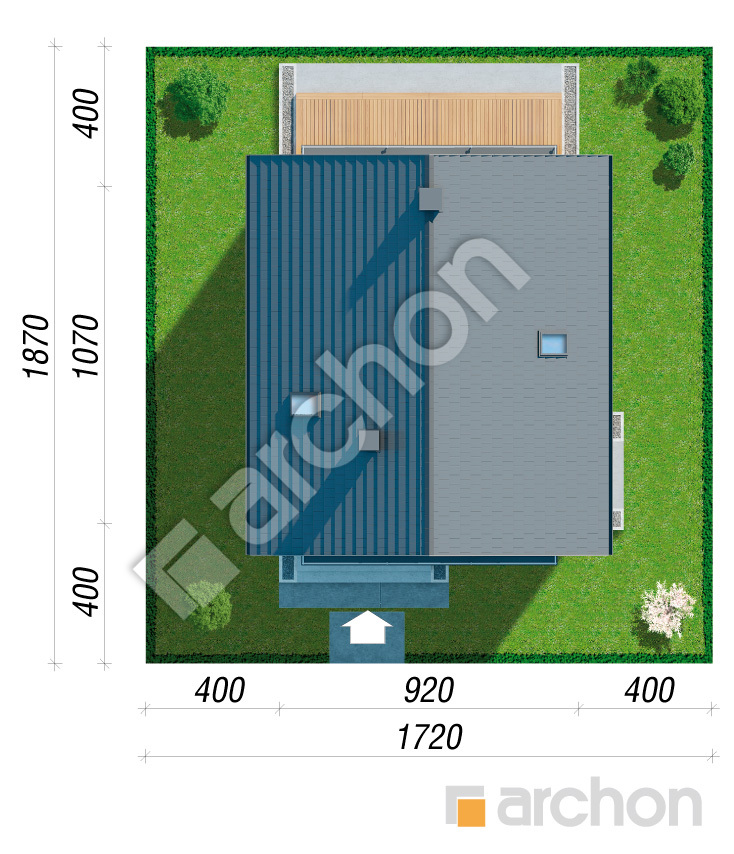

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

„Dom w szkarłatkach 6 (E)” to nowoczesny projekt domu jednorodzinnego z poddaszem użytkowym, który łączy elegancką formę z funkcjonalnym i przemyślanym układem wnętrz. Bryła budynku przykryta dwuspadowym dachem wpisuje się w stylistykę współczesnej architektury, a jej charakter podkreślają balkony, z których frontowy stanowi jednocześnie praktyczne zadaszenie wejścia. Elewację wzbogacono o kontrastowe zestawienie kolorów, w tym antracytowe akcenty oraz okładzinę drewnianą podkreślającą strefę wejściową i pojawiającą się także na elewacji ogrodowej, co tworzy spójną i nowoczesną kompozycję. Wnętrze domu zaprojektowano z myślą o komforcie codziennego użytkowania, a centralną część stanowi przestronna strefa dzienna z salonem o powierzchni powyżej 30 m² i kominkiem, który nadaje wnętrzu przytulny charakter. Salon płynnie łączy się z jadalnią oraz kuchnią wyposażoną w funkcjonalną wyspę, a jej praktycznym uzupełnieniem jest spiżarnia zlokalizowana pod schodami. Z części dziennej prowadzi wyjście na taras, który stanowi naturalne przedłużenie przestrzeni mieszkalnej i sprzyja wypoczynkowi na świeżym powietrzu. Na parterze zaplanowano również dodatkowy pokój, który może pełnić funkcję gabinetu lub sypialni gościnnej. Poddasze tworzy komfortową strefę prywatną z sypialniami domowników, a całość programu użytkowego obejmuje pięć pokoi oraz dwie łazienki. Uzupełnieniem funkcjonalności jest wydzielona pralnia, a zastosowanie wentylacji mechanicznej z odzyskiem ciepła podnosi efektywność energetyczną budynku. „Dom w szkarłatkach 6 (E)” to projekt domu, który w kolekcji projekty domów wyróżnia się nowoczesną stylistyką, dopracowaną elewacją i rozwiązaniami odpowiadającymi potrzebom współczesnych użytkowników.
