Projekt domu Dom w werbenach (G2)

3 740 zł 3 340 zł
(2 715,45 zł netto)

DO KOSZYKA

WT 2021 Eurokody

RABAT 400 zł na każdy projekt domuRABAT 400 zł

gotowy projekt Dom w werbenach (G2) widok 1

Zobacz lustrzane odbicie

gotowy projekt Dom w werbenach (G2) Strefa dzienna (wizualizacja 1 widok 1)

gotowy projekt Dom w werbenach (G2) widok 1

Dom jednorodzinny z poddaszem użytkowym

7 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

Powierzchnia domu 133,10 m²
powierzchnia garażu 35,36 m²
powierzchnia kotłowni 4,20 m²
Min. wymiary działki 25,62 x 16,12 m
Min. wymiary działki po adaptacji 23,82 x 16,12 m
Likwidacja okna w garażu, modyfikacja okien połaciowych w pokoju nad garażem, modyfikacja jaskółki na bocznej elewacji.

Więcej parametrów

Koszty budowy
na III kwartał 2021

290 700 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 740 zł

3 340 zł (2 715,45 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 380,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 281 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Extra Dodatki GRATIS: Zyskaj nawet 3080 zł!

GRATIS EXTRA DODATKI
o wartości 1500 zł

Poradnik Architektura Ogrodowa
Poradnik Inwestora
Poradnik Energooszczędny
Teczka na dokumenty
Bezpłatna dostawa
Zgoda na zmiany
Charakterystyka energetyczna
Zestawienie materiałów

RABATY NA PRODUKTY DODATKOWE
o wartości nawet 1580 zł

Garaż 50% taniej
Kosztorys za 99 zł
Projekty instalacji

Więcej o Extra Dodatkach

Dostawa projektu domu GRATIS!

Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.

Sprawdź warunki dostawy

Wymiana do 90 dni, zwrot do 30 dni

Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.

Sprawdź warunki zwrotu i wymiany projektu domu

Projekt zgodny z WT 2021

Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:

U_ściany < 0,20 W/(m²*K)
U_dachu < 0,15 W/(m²*K)
U_okien < 0,9 W/(m²*K)
U_podłóg < 0,3 W/(m²*K)

oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:

EP < 70 [kWh/(m²*rok)]

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Co zawiera gotowy projekt domu?

Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Bezpłatna zgoda na zmiany

Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Więcej o zmianach w projekcie

NOWA forma Projektu 3+3

Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.

Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:

Projekt architektoniczno-budowlany - zakres projektu architektonicznego
Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

Czytaj więcej

Pakiet OZE - dodatkowe Energooszczędne rozwiązania do projektu Pakiet OZE - Energooszczędne rozwiązania

Wszystkie projekty domów ARCHON+ są zgodne z WT 2021, co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.

Do każdego projektu oferujemy możliwość zamówienia dodatkowych instalacji:

Projekt instalacji fotowoltaicznej

Projekt pompy ciepła (powietrze-woda) i ogrzewania podłogowego

Projekt instalacji solarnej

Czytaj więcej

Dom jednorodzinny z poddaszem użytkowym

7 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż

Powierzchnia domu 133,10 m²
powierzchnia garażu 35,36 m²
powierzchnia kotłowni 4,20 m²
Min. wymiary działki 25,62 x 16,12 m
Min. wymiary działki po adaptacji 23,82 x 16,12 m
Likwidacja okna w garażu, modyfikacja okien połaciowych w pokoju nad garażem, modyfikacja jaskółki na bocznej elewacji.

Więcej parametrów

Koszty budowy
na III kwartał 2021

290 700 zł

Więcej o kosztach budowy Bezpłatne zestawienie materiałów Sprawdź kredyt na budowę domu

Do końca promocji:

3 740 zł

3 340 zł (2 715,45 zł netto)

ZAMÓW 400 zł TANIEJ

aktualny kosztorys budowlany 380,00 zł 99 zł

Kup kosztorys z projektem i zyskaj dodatkowo 281 zł

Projekt dostępny od ręki

Masz pytania?
Zadzwoń

+48 12 37 21 900 pn-pt 8-19, sb. 9-13

Co możesz zmienić? zobacz lustrzane odbicie Dopasuj do Twojej działki Zobacz rzut interaktywny

gotowy projekt Dom w werbenach (G2) rzut parteru

PARTER	100,69	(101,70)
1. Wiatrołap	3,21
2. Hol	7,36
3. Salon + Jadalnia	25,66
4. Kuchnia	7,72
5. Łazienka	2,57
6. Kotłownia	4,20
7. Garaż	35,36
8. Korytarz	3,65	(4,66)
9. Schody	2,28
10. Pokój	8,68

Co możesz zmienić? zobacz lustrzane odbicie Zobacz rzut interaktywny

gotowy projekt Dom w werbenach (G2) rzut poddasza

PODDASZE	71,97	(96,72)
1. Hol i schody	7,46	(7,46)
2. Pokój	9,33	(11,17)
3. Pokój	10,56	(14,39)
4. Pokój	13,92	(17,72)
5. Łazienka	5,13	(8,94)
6. Pom. gospodarcze	2,16	(3,63)
7. Pokój	14,40	(21,05)
8. Pom. rekreacyjne	8,05	(9,52)
9. Garderoba	0,96	(2,84)

Dane projektu Domu w werbenach (G2)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)

W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.

Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m²) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.

Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).

Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy

Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody

Konstrukcja zgodna z normami Eurokod

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.

(W dokumentacji zaprojektowano wentylację grawitacyjną. Dodatkowo do projektu istnieje możliwość zamówienia projektu wentylacji mechanicznej, jako alternatywne opracowanie. )

Energooszczędność

WT 2021 Projekt zgodny z WT 2021

EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.

EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.

Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.

Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m²*rok)]
WT2021 - 70 [kWh/(m²*rok)]

Termoizolacyjność

U_ścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość U_ściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m²*K)]
WT2021 - 0,20 [W/(m²*K)]

U_dachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość U_dachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m²*K)]
WT2021 - 0,15 [W/(m²*K)]

U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m²*K)]
WT2021 - 0,9 [W/(m²*K)]

Buduj energooszczędnie - Warunki Techniczne 2021 czytaj więcej

Przekrój

gotowy projekt Dom w werbenach (G2) przekroj budynku

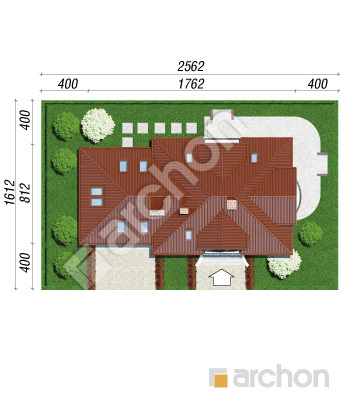

Obrys

gotowy projekt Dom w werbenach (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

zobacz lustrzane odbicie

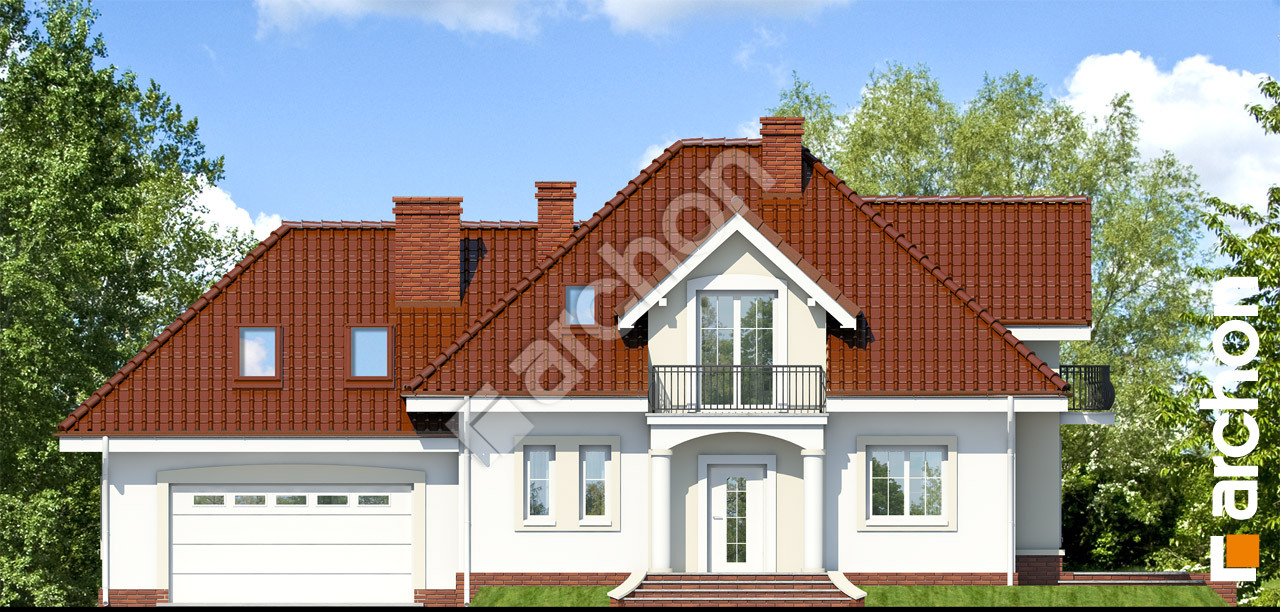

Elewacja frontowa

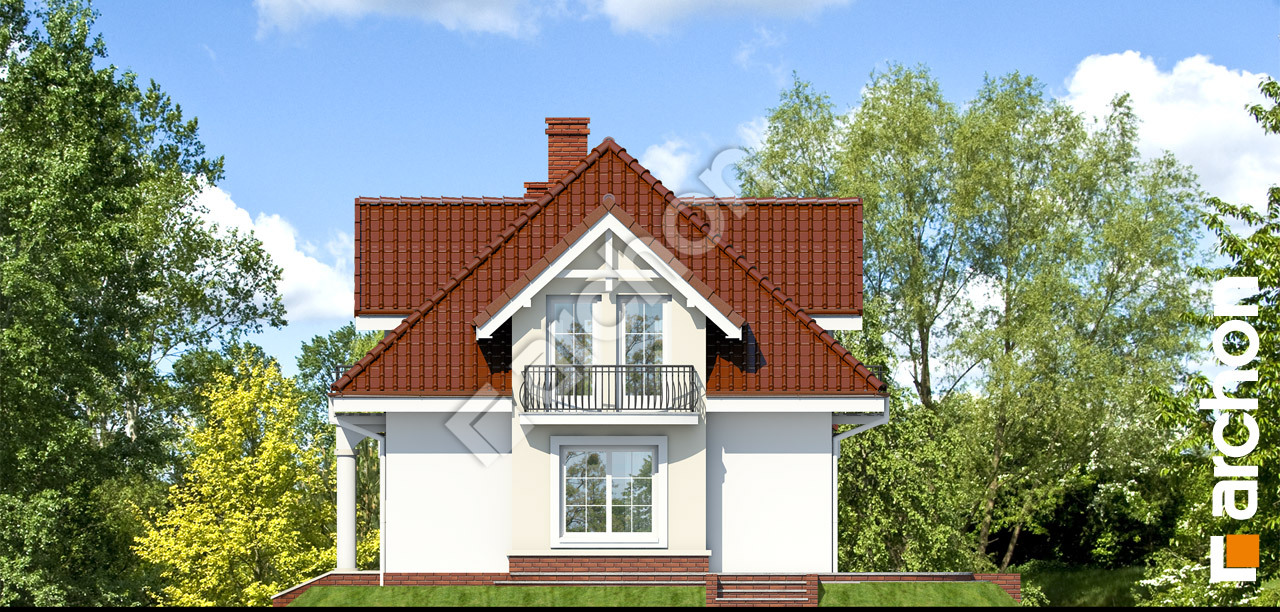

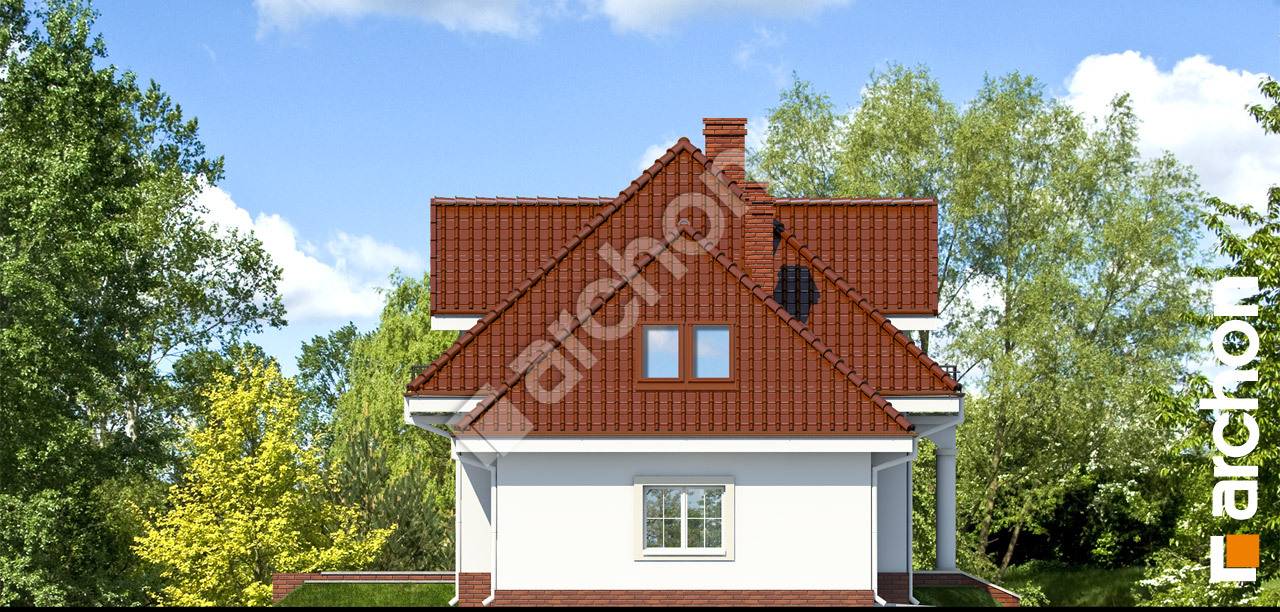

Elewacja boczna

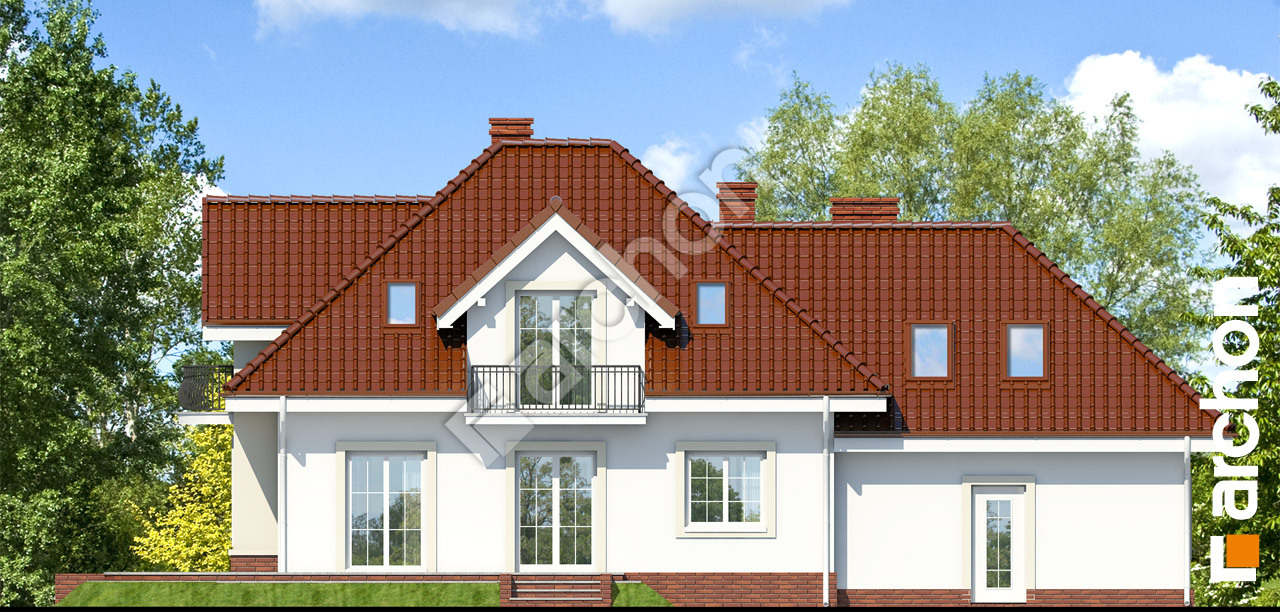

Elewacja ogrodowa

Piękny, jednorodzinny dom o proporcjonalnej bryle i funkcjonalnym wnętrzu. Zaprojektowany został z poddaszem użytkowym i dwustanowiskowym garażem. Na parterze różnica poziomów akcentuje podział na strefy mieszkalną i gospodarczą. Część dzienna to przestronny salon z centralnie umieszczonym kominkiem, otwarta kuchnia z jadalnią oraz łazienka. Atutem jest dodatkowy zaciszny pokój, mogący pełnić funkcję gabinetu lub gościnnej sypialni. Na część gospodarczą parteru składa się umieszczona przy schodach kotłownia oraz dwustanowiskowy garaż z wygodnym wyjściem do ogrodu. Schodami z przestronnego holu dostajemy się na poddasze, będące azylem domowników. Strefa wypoczynku to cztery jasne sypialnie oraz wyposażona w bidet i narożną wannę łazienka. Obok pokoju nad garażem dodatkowo zaplanowano garderobę i pomieszczenie rekreacyjne. Na zewnątrz budynku wejście podkreślone zostało kolumnami oraz stylową jaskółką, dodając bryle wiele uroku.
