Projekt domu  Dom w winogronach 5

Cena z kodem 2 410 zł (1 959,35 netto)
gotowy projekt Dom w winogronach 5 widok 1
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, kotłownia, garderoby, kominek, garaż

  • Powierzchnia domu 128,10 m²
  • Powierzchnia garażu 21,60 m²
  • Powierzchnia kotłowni 7,80 m²
  • Min. wymiary działki 20,5 x 17,5 m
  • 18,5 x 17,5 m
  • Likwidacja wykusza oraz likwidacja lub zamiana na luksfery okien w ścianie bocznej garażu, doprojektowanie okien połaciowych.


Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Dołącz do nas na facebooku
DOŁĄCZ DO GRUPY BUDUJĄCYCH
WINOGRONA KTÓRE KOCHACIE

PARTER
84,70 (85,10)
1. Wiatrołap 3,70
2. Hol 4,80
3. Kuchnia 8,30
4. Salon + Jadalnia 32,70
5. Korytarz 1,40 (1,80)
6. Łazienka 4,40
7. Kotłownia 7,80
8. Garaż 21,60
PODDASZE
72,80 (85,40)
1. Schody 5,20
2. Hol 5,70
3. Łazienka 6,80 (7,60)
4. Pokój 10,90 (12,40)
5. Pokój 12,60 (14,20)
6. Pokój 11,50 (12,30)
7. Pokój 17,70 (21,60)
8. Garderoba 2,40 (6,40)

Dane projektu Domu w winogronach 5

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza oraz likwidacja lub zamiana na luksfery okien w ścianie bocznej garażu, doprojektowanie okien połaciowych.

Technologia i konstrukcja

Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: cegła wapienno piaskowa SILKA 24 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 147 cm
dach: dwuspadowy, nachylenie 45 st. , więźba drewniana, dachówka ceramiczna
kocioł: na paliwo stałe + alternatywnie gazowy

W dokumentacji zaprojektowano kocioł na paliwo stałe. Do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.

Przekrój

gotowy projekt Dom w winogronach 5 przekroj budynku

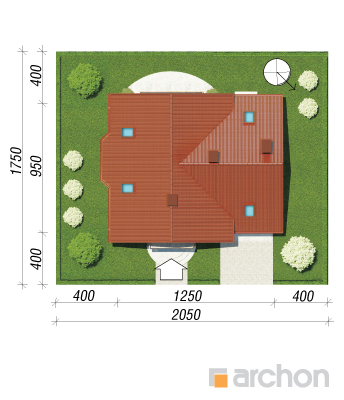

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

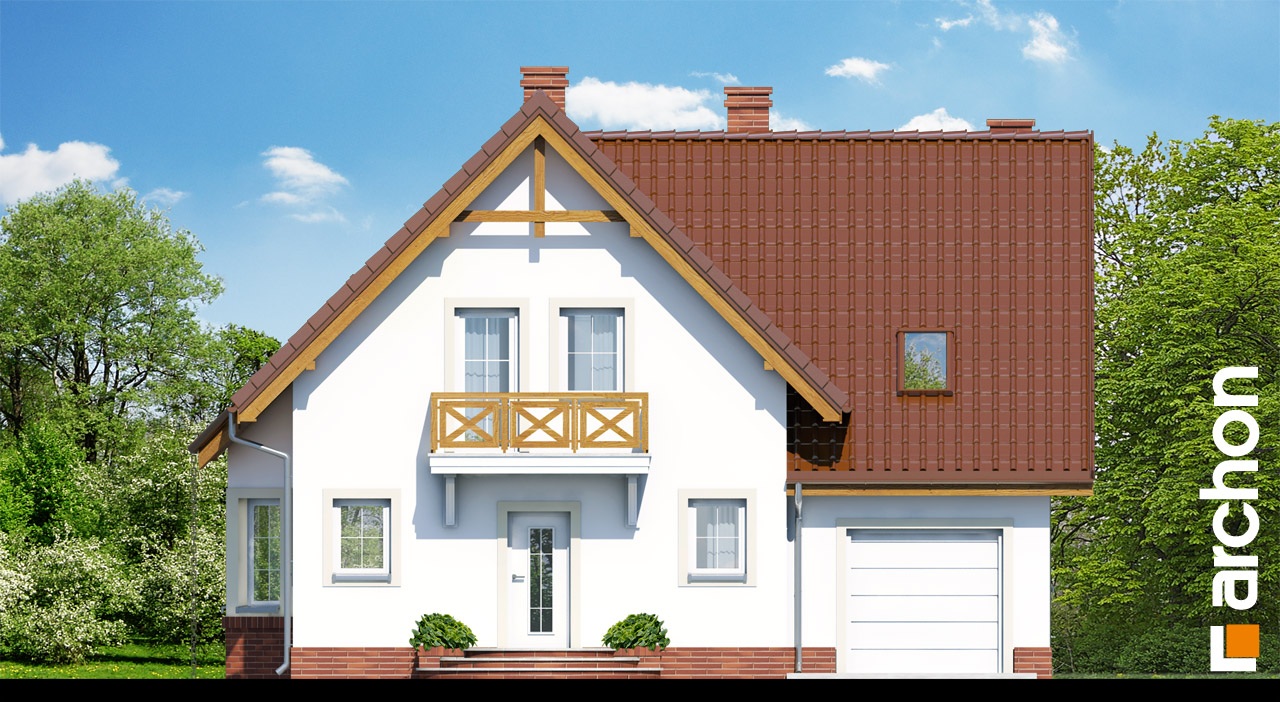

Elewacja frontowa projekt dom w winogronach 5 697036d8b3866df9891d20dff0e72ce8  264 Elewacja frontowa

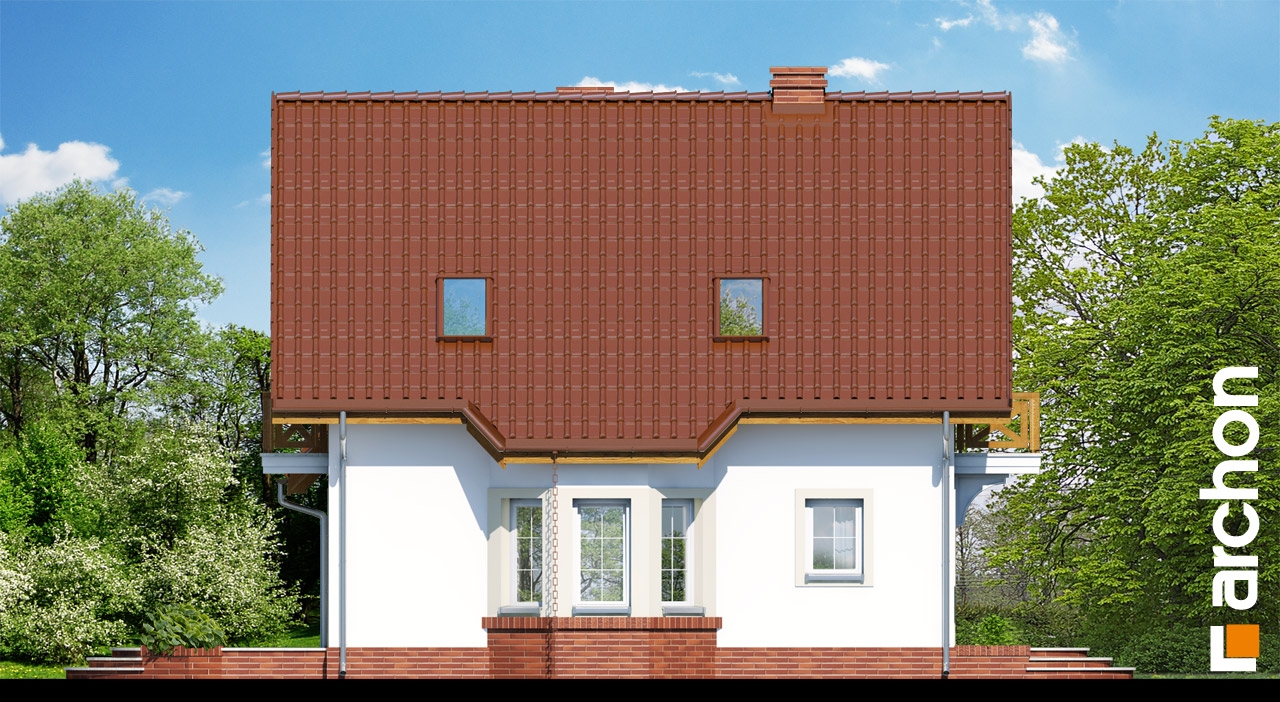

Elewacja boczna projekt dom w winogronach 5 4a7cd6f57f6ac309f34e0517b94273eb  265 Elewacja boczna

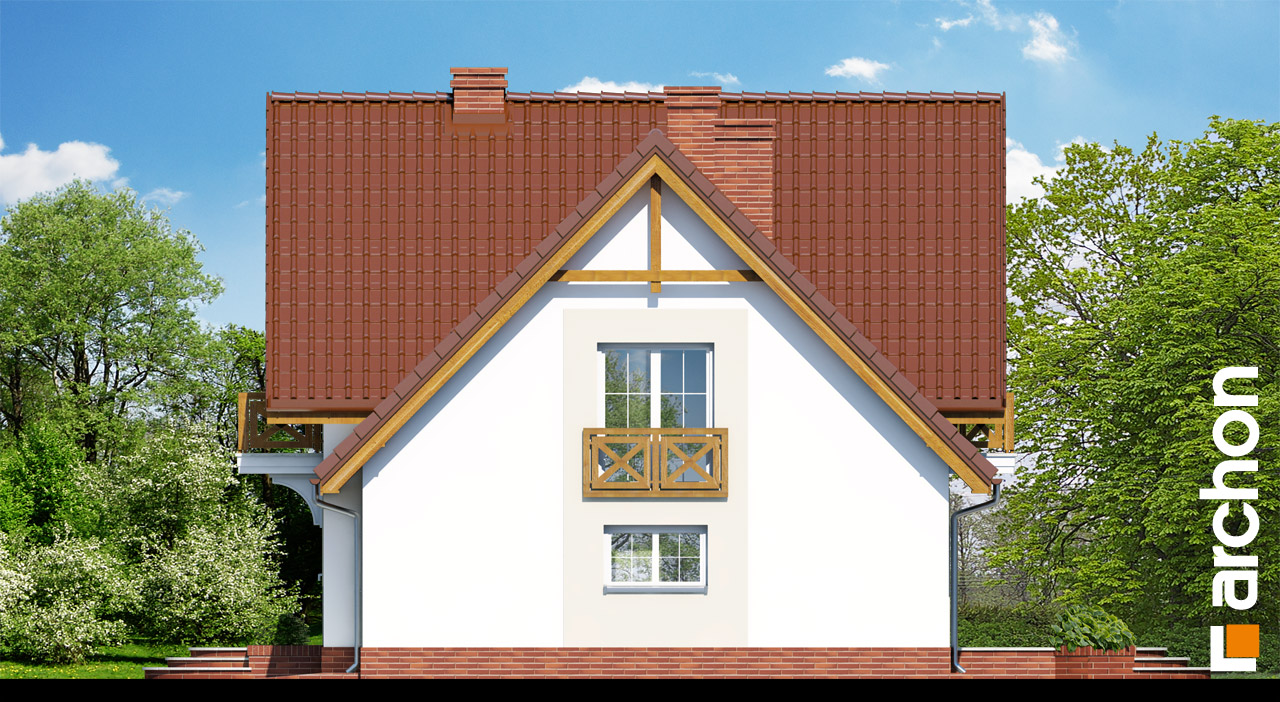

Elewacja boczna projekt dom w winogronach 5 67f0c128937d7d4d4a04cc6f6cb802f0  266 Elewacja boczna

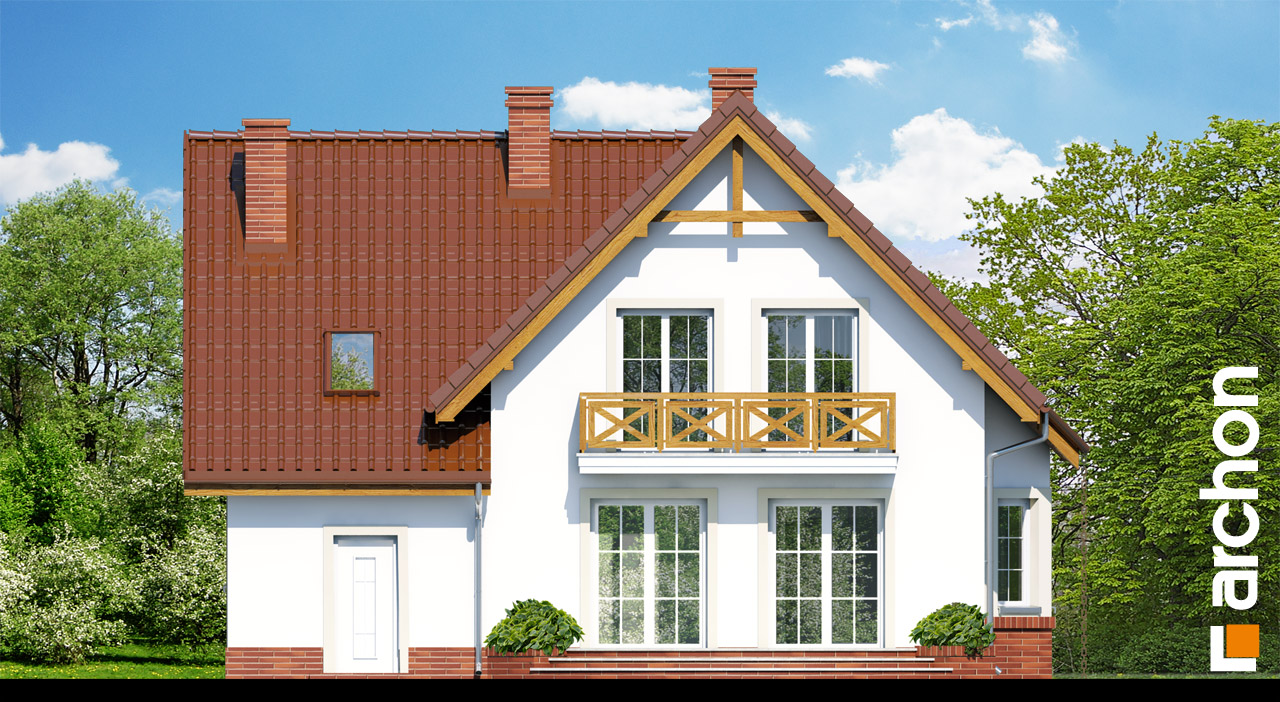

Elewacja ogrodowa projekt dom w winogronach 5 33db9dd79179a2a859454a1f921beae0  267 Elewacja ogrodowa

Niewielki projekt domu o optymalnym programie funkcjonalnym. Parter zajmuje otwarta i pięknie rozwiązana strefa dzienna. Centralnie umieszczona jadalnia organizuje przestrzeń wokół rodzinnego stołu i zachęca do spotkań w większym gronie. Kominek w narożniku, kino domowe oraz wyjście na taras czynią tę strefę jeszcze bardziej atrakcyjną. Otwarta kuchnia łączy się z jadalnią wygodnym barkiem śniadaniowym. Z holu dostępna jest łazienka, a z korytarza - garaż oraz kotłownia na paliwo stałe z osobnym wyjściem. Na poddaszu zaprojektowano cztery jasne i obszerne sypialnie oraz łazienkę. Jest to projekt domu ekonomiczny w budowie i eksploatacji, o tradycyjnym wykończeniu elewacji.
