Dom w wisteriach 5 (G2)

projekt Dom w wisteriach 5 (G2) widok 1
projekt Dom w wisteriach 5 (G2) widok 1
projekt Dom w wisteriach 5 (G2) widok 2
projekt Dom w wisteriach 5 (G2) lustrzane odbicie 1
projekt Dom w wisteriach 5 (G2) lustrzane odbicie 2
projekt Dom w wisteriach 5 (G2) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w wisteriach 5 (G2) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w wisteriach 5 (G2) Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w wisteriach 5 (G2) Strefa dzienna (wizualizacja 1 widok 4)
projekt Dom w wisteriach 5 (G2) Wizualizacja kuchni 1 widok 1
projekt Dom w wisteriach 5 (G2) Wizualizacja kuchni 1 widok 2
3 020 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom jednorodzinny z poddaszem użytkowym
6 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, garderoby, pomieszczenie gospodarcze, kominek, garaż
Powierzchnia domu 162,68 m2
+ powierzchnia garażu 39,83 m2
+ powierzchnia kotłowni 8,42 m2
Min. wymiary działki 25,6 x 17,2 m
24,6 x 17,2 m
Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem.
Stan surowy zamknięty 241 300 zł
Co zawiera projekt ARCHON+?
Kolory domu
Koszty ogrzewania

projekt Dom w wisteriach 5 (G2) rzut parteru
PARTER 117,14 (122,83)
1. Wiatrołap 4,12
2. Hol 5,08
3. Kuchnia 10,59
4. Salon + Jadalnia 30,73
5. Spiżarnia 2,61 (4,15)
6. Schody 1,38 (5,53)
7. Pokój 8,01
8. Łazienka 2,89
9. Kotłownia 8,42
10. Garaż 39,83
11. Garderoba 3,48
projekt Dom w wisteriach 5 (G2) rzut poddasza
PODDASZE 93,79 (112,36)
1. Hol 10,62 (10,62)
2. Pokój 13,04 (15,25)
3. Pokój 14,30 (16,44)
4. Pokój 13,37 (15,57)
5. Garderoba 3,74 (4,47)
6. Łazienka 6,73 (8,17)
7. Łazienka 4,52 (5,41)
8. Garderoba 4,73 (5,64)
9. Pokój 16,87 (22,65)
10. Pom. gospodarcze 5,87 (8,14)

Dane projektu Domu w wisteriach 5 (G2)

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni, garażu
162,68 m2
Powierzchnia garażu 39,83 m2
Powierzchnia kotłowni 8,42 m2
Powierzchnia zabudowy 152,34 m2
Powierzchnia podłóg 235,19 m2
Powierzchnia całkowita 304,68 m2
Kubatura 990,33 m3
Wysokość budynku 8,24 m
Minimalne wymiary działki 25,6 x 17,2 m
Minimalne wymiary po adaptacji 24,6 x 17,2 m
(Likwidacja okien w ścianie bocznej od strony garażu, doprojektowanie okien w pokoju nad garażem.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego H+H 24 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 149 cm
- dach: dwuspadowy, nachylenie 38 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 38,06 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 84,95 [kWh/(m2*rok)]
EP (gaz) 70,41 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 26,07 [kWh/(m2*rok)]
Uściany 0,142 W/(m2*K)
Udachu 0,12 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

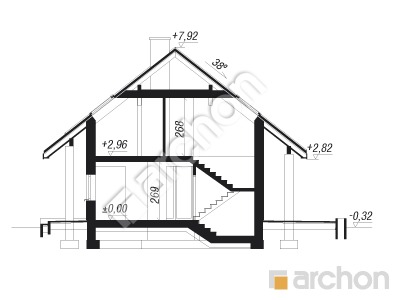

Przekrój

projekt Dom w wisteriach 5 (G2) przekroj budynku

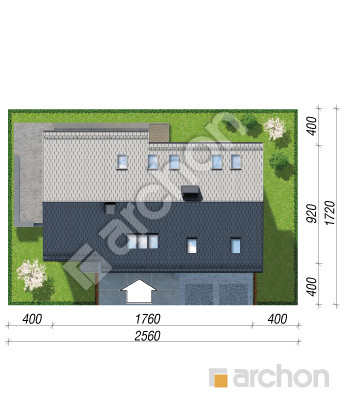

Obrys

polnoc
projekt Dom w wisteriach 5 (G2) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

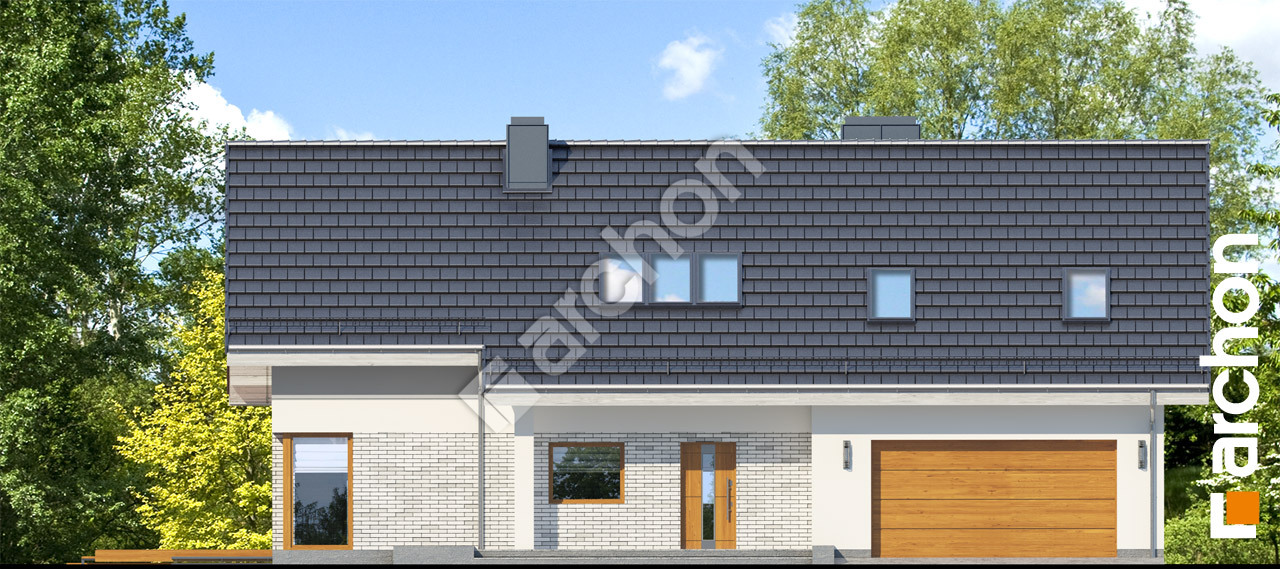

Elewacja frontowa projekt dom w wisteriach 5 g2  264 Elewacja frontowa

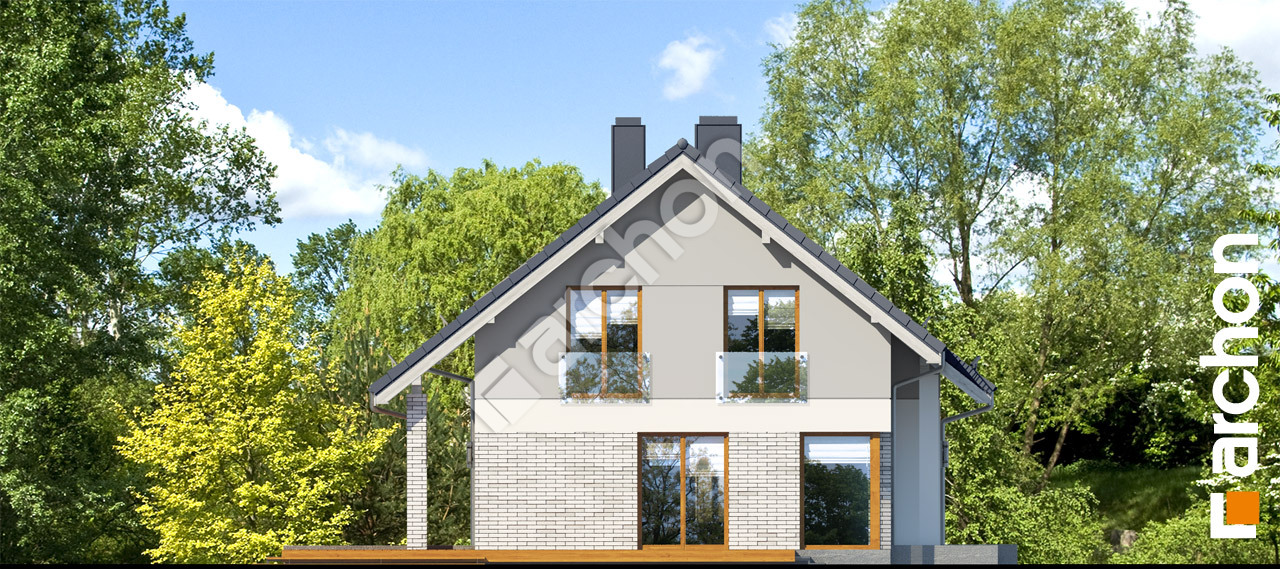

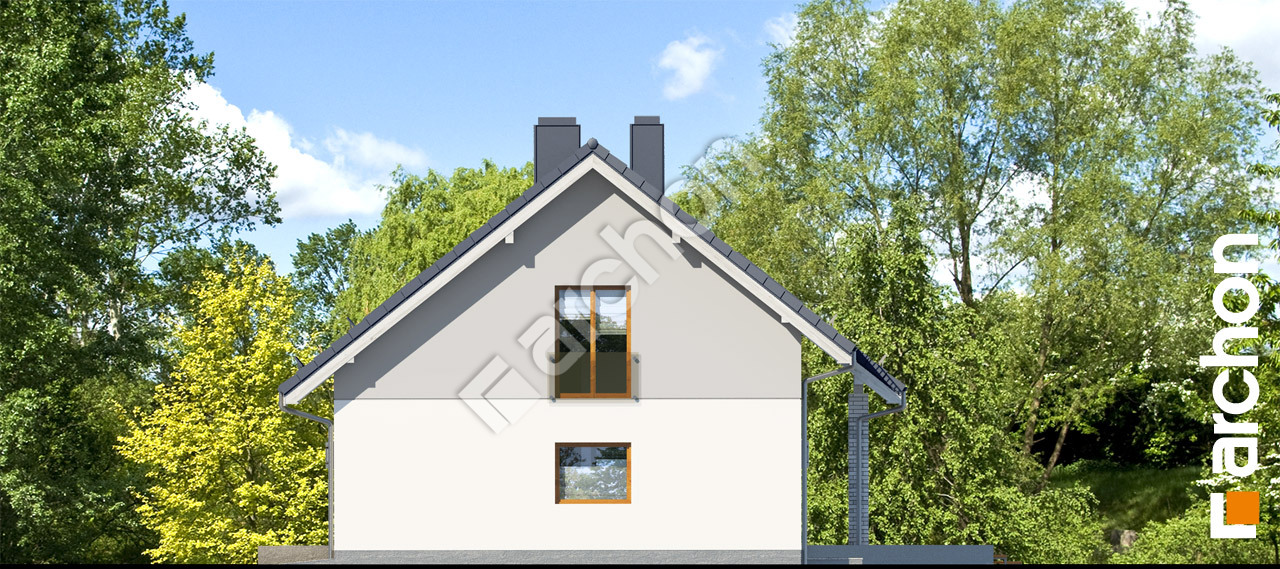

Elewacja boczna projekt dom w wisteriach 5 g2  265 Elewacja boczna
Elewacja boczna projekt dom w wisteriach 5 g2  266 Elewacja boczna

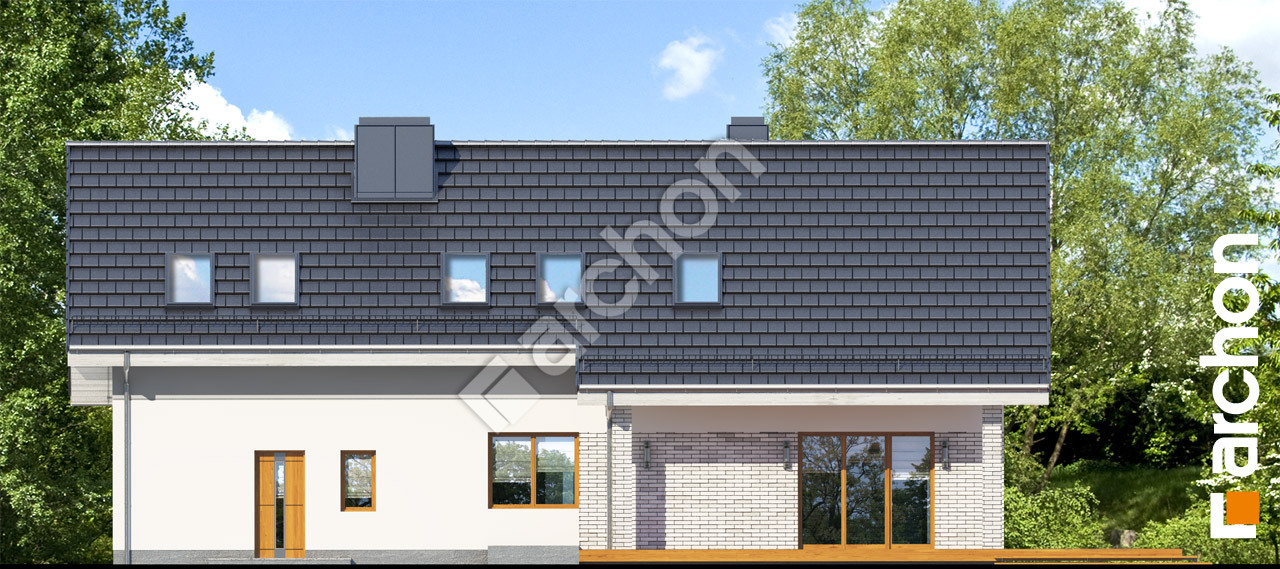

Elewacja ogrodowa projekt dom w wisteriach 5 g2  267 Elewacja ogrodowa

Projekt domu jednorodzinnego z poddaszem użytkowym i dwustanowiskowym garażem, należący do kolekcji: projekty domów nowoczesnych. Zwarta bryła, zwieńczona dwuspadowym dachem mieści szereg praktycznych rozwiązań projektowych, które ułatwiają codzienne użytkowanie. Nowoczesny charakter podkreślają narożne przeszklenia oraz portfenetry. Stonowane odcienie tynku wraz z płaską dachówką w kolorze antracytowym dodają całej stylizacji ponadczasowej elegancji. Efektownie zaaranżowana elewacja frontowa zastała zaakcentowana centralnie wkomponowanym wejściem. Wysunięty garaż wraz z przedłużonym okapem tworzą praktyczne zadaszenie. W dużym wiatrołapie przewidziano miejsce na garderobę. Dalej, przez hol wchodzimy do otwartej strefy dziennej. Optymalną ilość naturalnego oświetlenia zapewniają tu duże przeszklenia, otwierające wnętrze domu na ogród. Do wspólnego relaksu na świeżym powietrzu zaprasza częściowo zadaszony taras. W salonie wyodrębniono strefę wypoczynkową z narożną sofą przed kinem domowym oraz jadalnię z dużym, rodzinnym stołem. Narożne okno podnosi walory estetyczne. Dodatkowy pokój wraz z położoną obok łazienką tworzą komfortowe warunki dla nocujących gości. W zabudowie kuchennej bardzo praktycznie rozplanowano funkcje. Właściciele mogą zaaranżować tu wyspę, obszerne blaty do pracy oraz wysoką zabudowę. Program kuchni uzupełnia spiżarnia. Przez garaż, w którym wyodrębniono miejsce do przechowywania, dostępna jest kotłownia na paliwo stałe, z osobnym wyjściem na zewnątrz. Naturalnie doświetlone schody prowadzą do strefy nocnej na poddaszu. Zaprojektowano tutaj cztery pokoje, ogólnodostępną łazienkę, garderobę oraz pralnię z funkcją suszarni. Sypialnia rodziców to komfortowy apartament z własną łazienką i garderobą. W prezentowanym projekcie domu zastosowano wysoką ściankę kolankową, która znacząco podnosi funkcjonalność pomieszczeń na poddaszu.
