Projekt domu
Dom w zefirantach 3

projekt Dom w zefirantach 3 widok 1
projekt Dom w zefirantach 3 widok 1
projekt Dom w zefirantach 3 widok 2
projekt Dom w zefirantach 3 lustrzane odbicie 1
projekt Dom w zefirantach 3 lustrzane odbicie 2
2 810 zł
Dostępność Dostępny od ręki!
Koszty wysyłki GRATIS!
Starter o wartości 1900 zł GRATIS!
Dom jednorodzinny z poddaszem użytkowym
5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, kominek
Powierzchnia domu 180,36 m2
+ powierzchnia kotłowni 7,21 m2
Min. wymiary działki 20,0 x 20,7 m
19,2 x 20,7 m
Likwidacja wykusza w jadalni.
Stan surowy zamknięty 250 100 zł
Co zawiera projekt ARCHON+?
Koszty ogrzewania

projekt Dom w zefirantach 3 rzut parteru
PARTER 105,53 (107,21)
1. Wiatrołap 6,56
2. Spiżarnia 2,72
3. Kuchnia 15,07
4. Salon 46,28
5. Pokój 13,08
6. Łazienka 4,68
7. Hol 5,38
8. Pralnia 4,55 (6,23)
9. Kotłownia 7,21
projekt Dom w zefirantach 3 rzut poddasza
PODDASZE 82,04 (103,91)
1. Schody 6,47 (6,47)
2. Hol 8,82 (8,82)
3. Garderoba 7,49 (12,84)
4. Pokój 14,23 (18,58)
5. Pokój 11,71 (12,46)
6. Pokój 19,18 (24,48)
7. Garderoba 4,67 (8,65)
8. Łazienka 9,47 (11,61)

Dane projektu Domu w zefirantach 3

Powierzchnie i wymiary

Powierzchnia netto domu
bez kotłowni
180,36 m2
Powierzchnia kotłowni 7,21 m2
Powierzchnia zabudowy 138,25 m2
Powierzchnia podłóg 211,12 m2
Powierzchnia całkowita 272,91 m2
Kubatura 871,0 m3
Wysokość budynku 9,43 m
Minimalne wymiary działki 20,0 x 20,7 m
Minimalne wymiary po adaptacji 19,2 x 20,7 m
(Likwidacja wykusza w jadalni. )

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 105 cm
- dach: czterospadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 34,30 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 80,28 [kWh/(m2*rok)]
EP (gaz) 65,95 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 25,27 [kWh/(m2*rok)]
Uściany 0,16 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje

Przekrój

projekt Dom w zefirantach 3 przekroj budynku

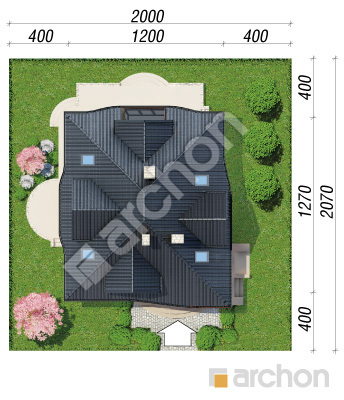

Obrys

polnoc
projekt Dom w zefirantach 3 sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

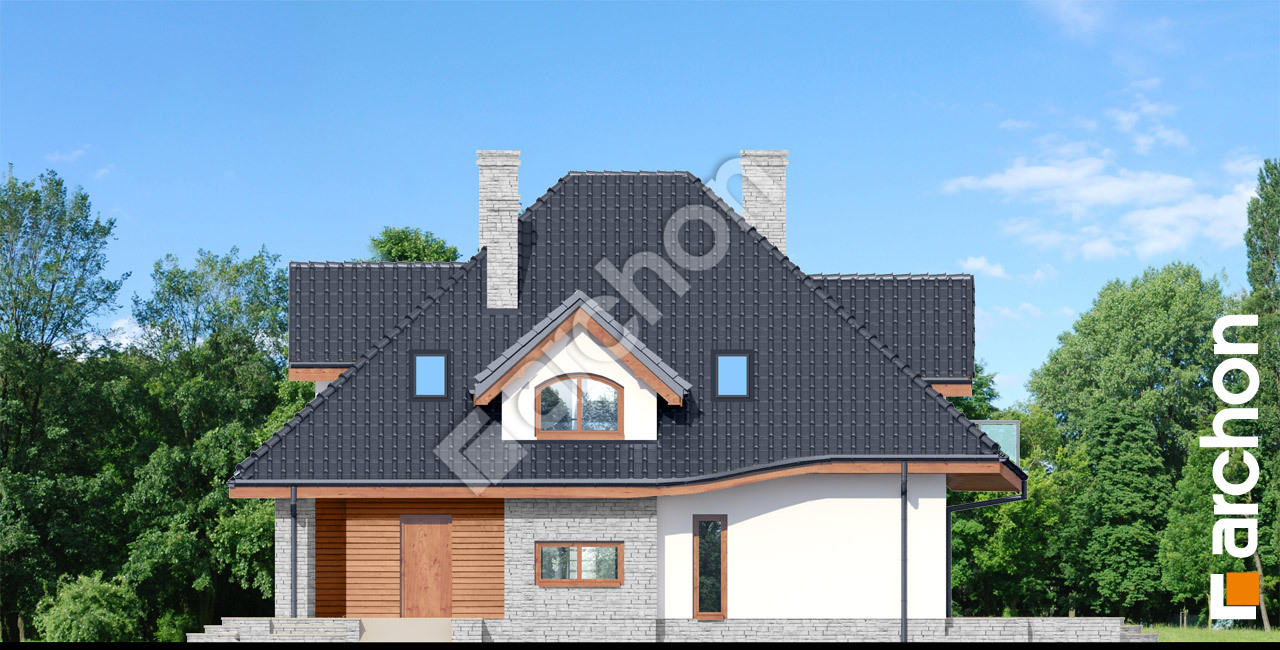

Elewacja frontowa projekt dom w zefirantach 3  264 Elewacja frontowa

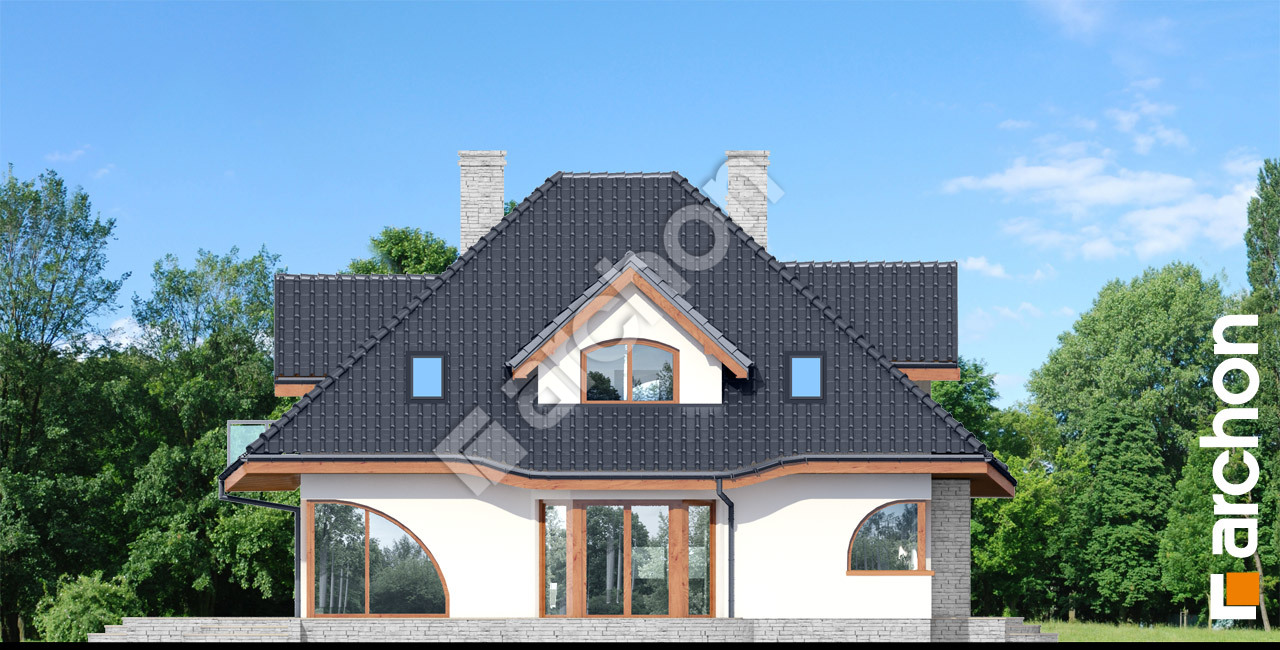

Elewacja boczna projekt dom w zefirantach 3  265 Elewacja boczna

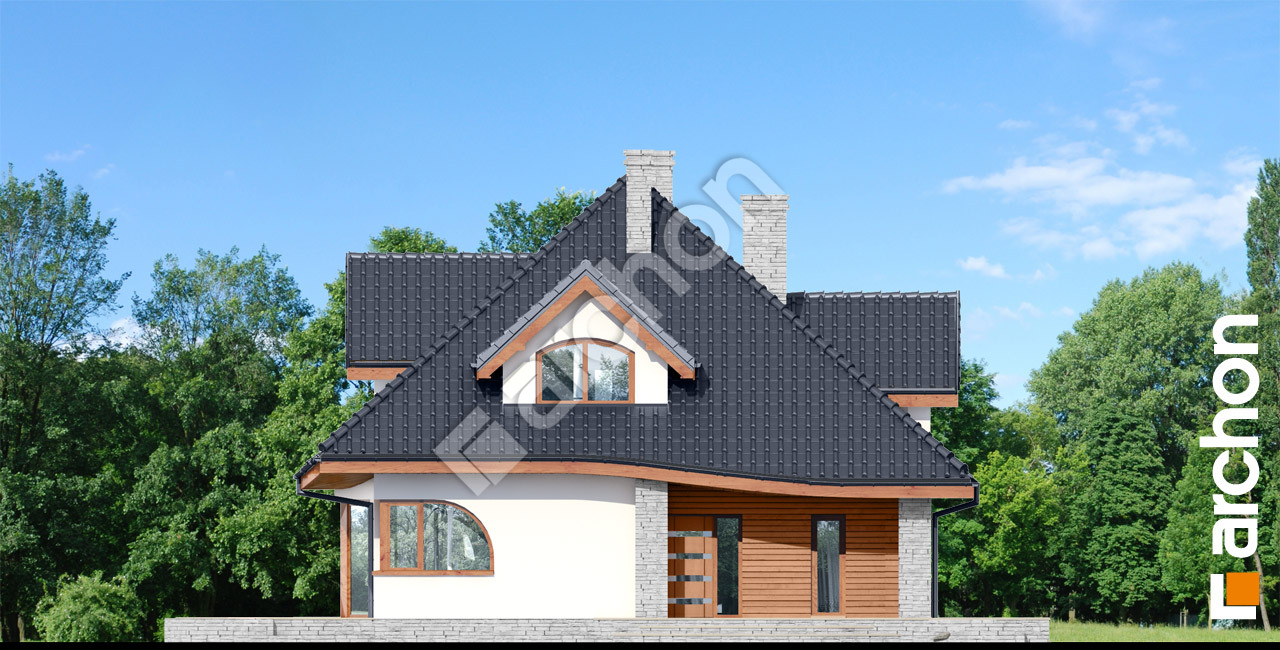

Elewacja boczna projekt dom w zefirantach 3  266 Elewacja boczna

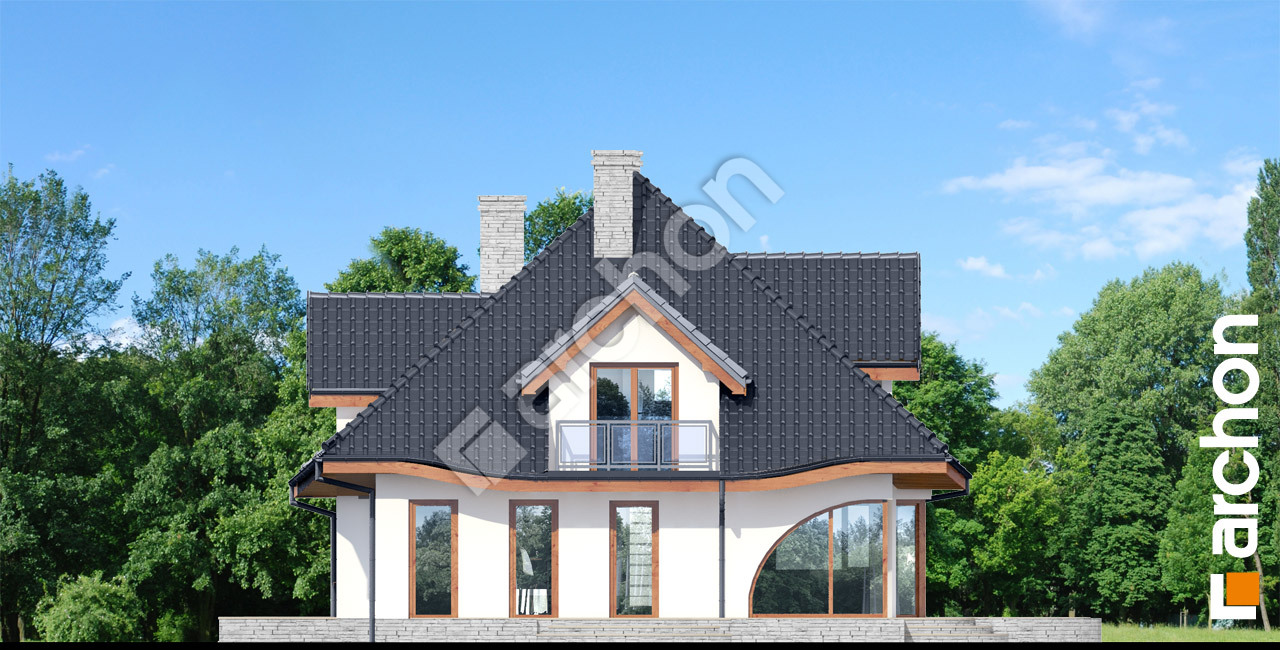

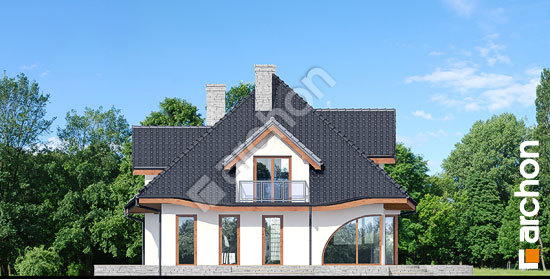

Elewacja ogrodowa projekt dom w zefirantach 3  267 Elewacja ogrodowa

Projekt domu z poddaszem użytkowym, którego bryła zwraca uwagę efektownymi przeszkleniami i wielospadowym dachem z lukarnami. Elewacje łączą jasny tynk z naturalnymi okładzinami, które wydobywają wzajemnie swoje walory i podkreślają charakter budynku. Dopełnieniem całości jest elegancka dachówka ceramiczna w kontrastującym kolorze. Strefę wejściową do budynku osłania przed niekorzystnymi warunkami szeroki okap. Zastosowany wewnątrz czytelny sposób wydzielenia stref użytkowych spełnia kryteria wygody. Z obszernego wiatrołapu, mieszczącego pojemne szafy ubraniowe, dostępna jest kotłownia na paliwo stałe, z dodatkowym wyjściem na zewnątrz. Walory estetyczne części dziennej podnoszą oryginalne łukowe przeszklenia, zapewniające szeroki widok na ogród i dużą ilość naturalnego światła. Salon z wygodną sofą przed kinem domowym i kominkiem zapewni wszystkim domownikom komfortowy wypoczynek. Przestrzeń jadalni powiększa przeszklony wykusz, a szerokie otwarcie na taras płynnie łączy jej przestrzeń z ogrodem. Kuchnia została otwarta na część dzienną i posiada centralnie zlokalizowaną wyspę. Wygodną pracę zapewni obszerny blat kuchenny oraz duża ilość miejsc do przechowywania. Przy kuchni zlokalizowano spiżarnię, która jest także dostępna bezpośrednio z wiatrołapu, dzięki czemu mieszkańcy mogą sprawnie wnieść zakupy. Na parterze zaprojektowano dodatkowy pokój - może zostać przeznaczyć na gabinet lub pokój gościnny, obok którego znajduje się łazienka. Kilka stopni poniżej poziomu parteru znajduje się pralnia. Do strefy nocnej na poddaszu prowadzi naturalnie doświetlona klatka schodowa. Mieszczą się tutaj trzy wygodne i ustawne sypialnie. Pokój rodziców posiada własną garderobę oraz wyjście na balkon. W komfortowej łazience przewidziano pełny program użytkowy z dwoma umywalkami, natomiast wygodne przechowywanie ubrań zapewni dodatkowa, ogólnodostępna garderoba.
