Projekt domu
Dom w zielistkach 5 (P)

2 660,00 zł
projekt Dom w zielistkach 5 (P) widok 1
projekt Dom w zielistkach 5 (P) widok 1
projekt Dom w zielistkach 5 (P) widok 2
projekt Dom w zielistkach 5 (P) widok 2
projekt Dom w zielistkach 5 (P) lustrzane odbicie 1
projekt Dom w zielistkach 5 (P) lustrzane odbicie 1
projekt Dom w zielistkach 5 (P) lustrzane odbicie 2
projekt Dom w zielistkach 5 (P) lustrzane odbicie 2
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 3)
projekt Dom w zielistkach 5 (P) widok 1
projekt Dom w zielistkach 5 (P) widok 2
projekt Dom w zielistkach 5 (P) lustrzane odbicie 1
projekt Dom w zielistkach 5 (P) lustrzane odbicie 2
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 1)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 2)
projekt Dom w zielistkach 5 (P) Strefa dzienna (wizualizacja 1 widok 3)

Powierzchnia domu:

116,36 m2
  • + powierzchnia piwnic
    63,57 m2

Min. wymiary działki:

18,2 x 16,7 m
  • po adaptacji
    17,2 x 16,7 m
    (Likwidacja okien w ścianie bocznej oraz likwidacja balkonu. Doprojektowanie okna połaciowego w sypialni.)
  • dla działki do 16 m
    18,2 x 14,7 m
    (Likwidacja okien na tylnej elewacji, zaprojektowanie drzwi tarasowych w ścianie bocznej salonu oraz okna w pokoju na parterze na bocznej elewacji, przeprojektowanie tarasu ogrodowego, skrócenie okapu.)
  • Dom jednorodzinny z poddaszem użytkowym
  • 5 pokoi, 1 kuchnia, 2 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, piwnica

Cena projektu:

2 660,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu w zielistkach 5 (P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez piwnic
116,36 m2
Powierzchnia piwnic 63,57 m2
Powierzchnia zabudowy 87,47 m2
Powierzchnia podłóg 190,45 m2
Powierzchnia całkowita 259,87 m2
Kubatura 808,66 m3
Wysokość budynku 8,69 m
Minimalne wymiary działki 18,2 x 16,7 m
Minimalne wymiary po adaptacji 17,2 x 16,7 m
(Likwidacja okien w ścianie bocznej oraz likwidacja balkonu. Doprojektowanie okna połaciowego w sypialni.)
Minimalne wymiary po adaptacji dla działki do 16 m 18,2 x 14,7 m
(Likwidacja okien na tylnej elewacji, zaprojektowanie drzwi tarasowych w ścianie bocznej salonu oraz okna w pokoju na parterze na bocznej elewacji, przeprojektowanie tarasu ogrodowego, skrócenie okapu.)

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: bloczek z betonu komórkowego SOLBET 24 cm , styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 147 cm
- dach: dwuspadowy, nachylenie 42 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 30,33 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 71,50 [kWh/(m2*rok)]
EP (gaz) 57,86 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 21,96 [kWh/(m2*rok)]
Uściany 0,145 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Piwnica

projekt Dom w zielistkach 5 (P) rzut piwnic
PIWNICA 63,57 (67,34)
1. Schody 5,41
2. Korytarz 5,04 (8,81)
3. Spiżarnia 18,47
4. Pralnia 13,98
5. Kotłownia 12,44
6. Pom. gospodarcze 8,23

Parter

projekt Dom w zielistkach 5 (P) rzut parteru
PARTER 63,33
1. Wiatrołap 4,94
2. Hol 3,85
3. Kuchnia 8,30
4. Salon + Jadalnia 19,89
5. Schody 5,75
6. Pokój 10,17
7. Korytarz 4,43
8. Łazienka 6,00

Poddasze

projekt Dom w zielistkach 5 (P) rzut poddasza
PODDASZE 53,03 (59,78)
1. Pokój 11,35 (12,89)
2. Pokój 13,76 (15,38)
3. Korytarz 4,08 (4,08)
4. Pokój 12,97 (14,12)
5. Garderoba 4,11 (6,01)
6. Łazienka 6,76 (7,30)

Przekrój

projekt Dom w zielistkach 5 (P) przekroj budynku

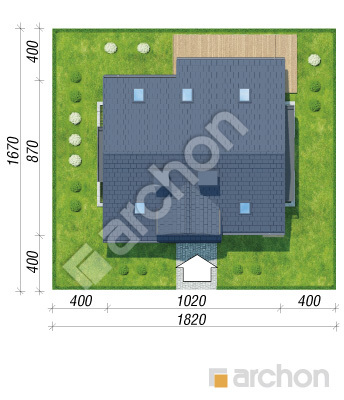

Obrys

polnoc
projekt Dom w zielistkach 5 (P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

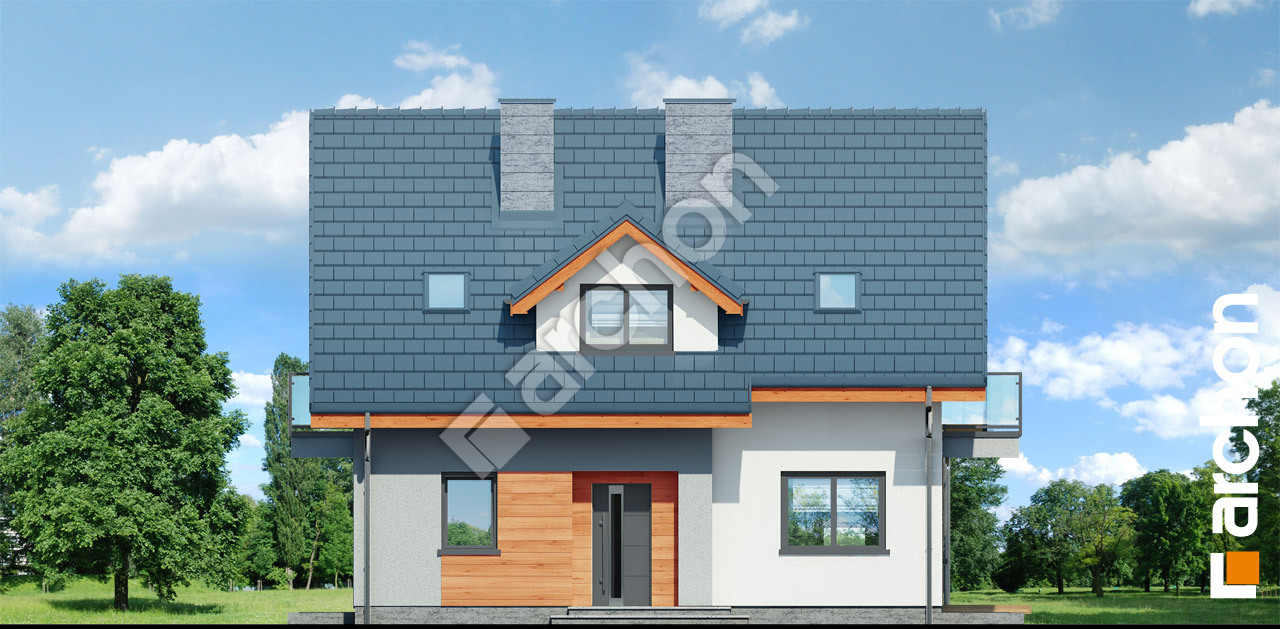

Elewacja frontowa projekt dom w zielistkach 5 p  264 Elewacja frontowa

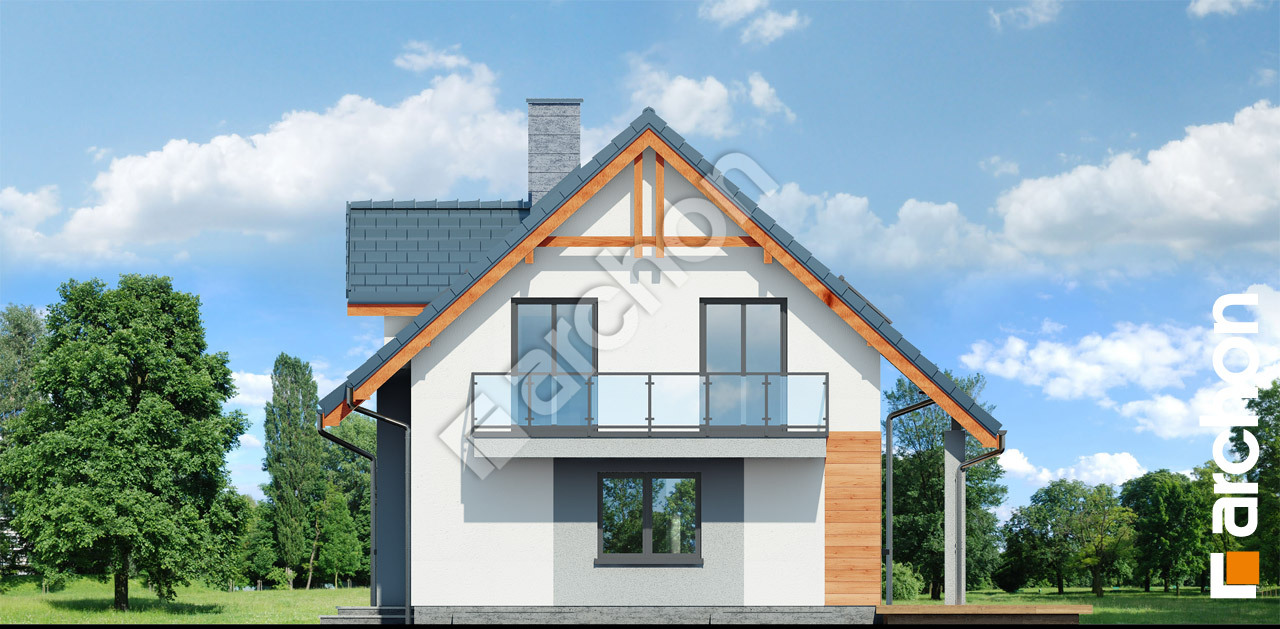

Elewacja boczna projekt dom w zielistkach 5 p  265 Elewacja boczna

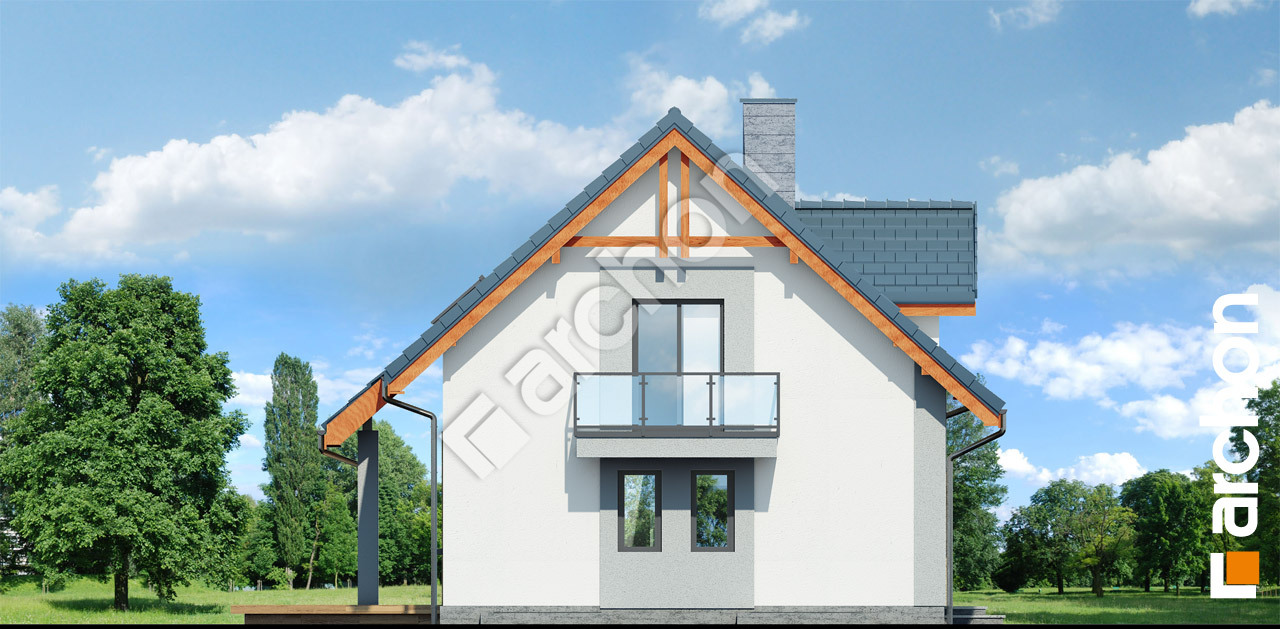

Elewacja boczna projekt dom w zielistkach 5 p  266 Elewacja boczna

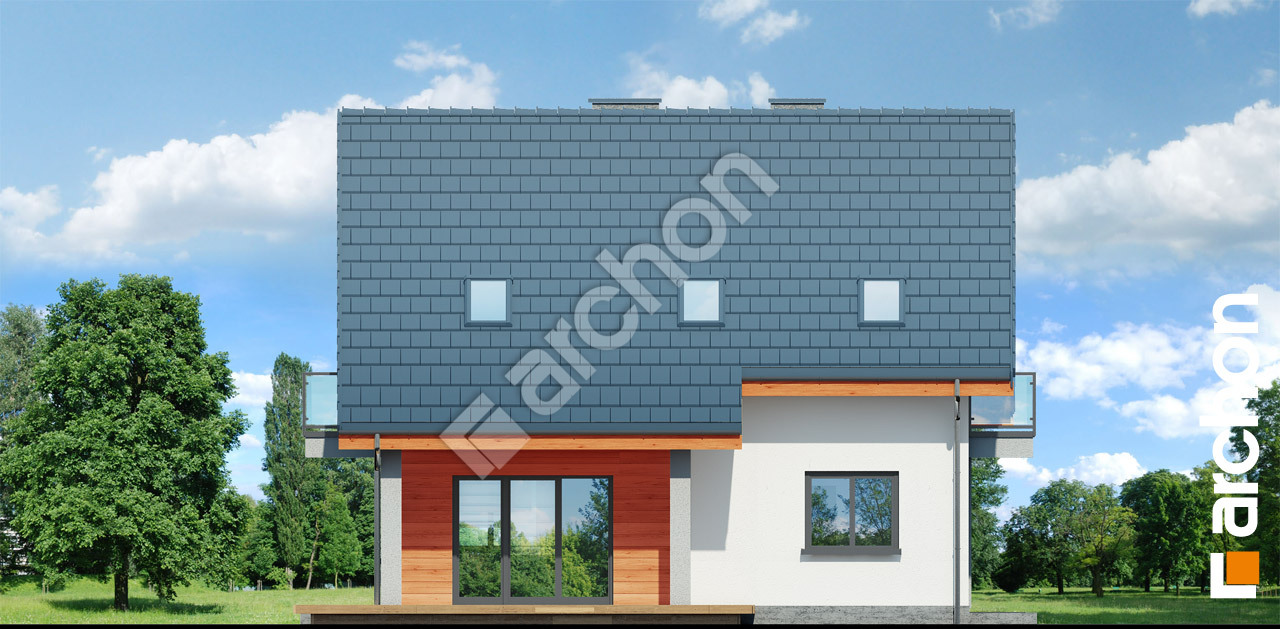

Elewacja ogrodowa projekt dom w zielistkach 5 p  267 Elewacja ogrodowa

Atrakcyjny, gotowy projekt domu jednorodzinnego z podpiwniczeniem, o prostej bryle i nowoczesnej architekturze. Jest ciekawą propozycją dla Inwestorów poszukujących projektów małych domów oraz projektów przeznaczonych do realizacji na działkach na stoku. Dodatkowa kondygnacja w piwnicy zwiększy komfort i funkcjonalność użytkową niedużego domu. Interesująco została zaaranżowana ściana frontowa z lukarną, która tworzy atrakcyjną strefę wejściową z praktycznym zadaszeniem. Jasną elewację w projekcie domu gustownie skomponowano z drewnianymi okładzinami, które wraz z przeszklonymi balustradami na balkonie podkreślają nowoczesny charakter stylizacji. Wnętrze stanowi dobrze zaprojektowaną i funkcjonalną przestrzeń. Strefa dzienna na parterze to otwarty na częściowo zadaszony taras salon, jadalnia oraz obszerna kuchnia. Kompozycja okien tej części domu doskonale doświetli wnętrze i podniesie jego atrakcyjność. Strefę parteru uzupełnia dodatkowy pokój, w którym można zaaranżować gabinet lub bibliotekę oraz duża łazienka. Na poddaszu projekt domu przewiduje dwa pokoje dla dzieci połączone wspólnym balkonem, dużą sypialnię rodziców z własną garderobą oraz komfortową łazienkę. Wysoka ścianka kolankowa zwiększy komfort użytkowania poddasza. Piwnice to część gospodarcza domu z pralnią, dodatkową spiżarnią oraz kotłownią, w której istnieje możliwość zastosowania paliwa stałego. Dom w zielistkach 5 (P) jest interesującą propozycją dla Inwestorów poszukujących projektów domów na wąskie działki.
