Projekt domu
Dom we floksach 2 (P)

3 510,00 zł
projekt Dom we floksach 2 (P) widok 1
projekt Dom we floksach 2 (P) widok 1
projekt Dom we floksach 2 (P) widok 2
projekt Dom we floksach 2 (P) widok 2
projekt Dom we floksach 2 (P) lustrzane odbicie 1
projekt Dom we floksach 2 (P) lustrzane odbicie 1
projekt Dom we floksach 2 (P) lustrzane odbicie 2
projekt Dom we floksach 2 (P) lustrzane odbicie 2
projekt Dom we floksach 2 (P) widok 1
projekt Dom we floksach 2 (P) widok 2
projekt Dom we floksach 2 (P) lustrzane odbicie 1
projekt Dom we floksach 2 (P) lustrzane odbicie 2

Powierzchnia domu:

163,24 m2
  • + powierzchnia garażu
    19,05 m2
  • + powierzchnia piwnic
    100,44 m2

Min. wymiary działki:

18,22 x 23,97 m
  • Dom jednorodzinny z poddaszem użytkowym
  • 6 pokoi, 1 kuchnia, 3 łazienki, spiżarka, kotłownia, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica

Cena projektu:

3 510,00 zł

Koszty wysyłki:

0,00 zł

Dostępność:

Dostępny od ręki
Nowe warunki techniczne 2017

Dane projektu Domu we floksach 2 (P)

Powierzchnie i wymiary

Powierzchnia netto domu
bez garażu, piwnic
163,24 m2
Powierzchnia garażu 19,05 m2
Powierzchnia piwnic 100,44 m2
Powierzchnia zabudowy 136,09 m2
Powierzchnia podłóg 292,38 m2
Powierzchnia całkowita 387,02 m2
Kubatura 1264,7 m3
Wysokość budynku 9,15 m
Minimalne wymiary działki 18,22 x 23,97 m

Technologia i konstrukcja

Konstrukcja oraz propozycje materiałowe zastosowane w projekcie:

- ściany: pustak ceramiczny Porotherm 25 cm, styropian 20 cm, tynk
- strop: płyta żelbetowa
- ścianka kolankowa: 166 cm
- dach: dwuspadowy, nachylenie 40 st. , więźba drewniana, dachówka ceramiczna
- kocioł: na paliwo stałe + alternatywnie gazowy
(W dokumentacji zaprojektowano kocioł na paliwo stałe. Dodatkowo do projektu dołączamy GRATIS projekt instalacji gazowej, który umożliwia zmianę sposobu ogrzewania domu na gazowy.)

Energooszczędność

EUco+w 24,77 [kWh/(m2*rok)]
EP (paliwo stałe - ekogroszek) 55,29 [kWh/(m2*rok)]
EP (gaz) 45,34 [kWh/(m2*rok)]
EP (paliwo stałe - pellet) 15,87 [kWh/(m2*rok)]
Uściany 0,16 W/(m2*K)
Udachu 0,123 W/(m2*K)
Projekt zgodny z nowymi Warunkami Technicznymi obowiązującymi od 1 stycznia 2017 roku. czytaj więcej

Dodatkowe Informacje


Piwnica

projekt Dom we floksach 2 (P) rzut piwnic
PIWNICA 100,44 (103,14)
1. Hol 10,32 (13,02)
2. Spiżarnia 19,35
3. Pom. gospodarcze 24,94
4. Pom. gospodarcze 25,80
5. Kotłownia 8,44
6. Pralnia 11,59

Parter

projekt Dom we floksach 2 (P) rzut parteru
PARTER 101,21
1. Wiatrołap 4,02
2. Hol 5,54
3. Garaż 19,05
4. Pom. gospodarcze 5,22
5. Łazienka 5,41
6. Pokój 11,34
7. Salon + Jadalnia 29,79
8. Kuchnia 9,36
9. Spiżarnia 2,10
10. Garderoba 4,54
11. Schody 4,84

Poddasze

projekt Dom we floksach 2 (P) rzut poddasza
PODDASZE 81,08 (88,03)
1. Schody 4,58
2. Hol 9,19
3. Pokój 15,10 (16,44)
4. Pokój 14,28 (15,62)
5. Łazienka 7,94 (9,25)
6. Gabinet 9,93 (10,78)
7. Pokój 11,67 (12,87)
8. Garderoba 4,12 (4,60)
9. Łazienka 4,27 (4,70)

Przekrój

projekt Dom we floksach 2 (P) przekroj budynku

Obrys

polnoc

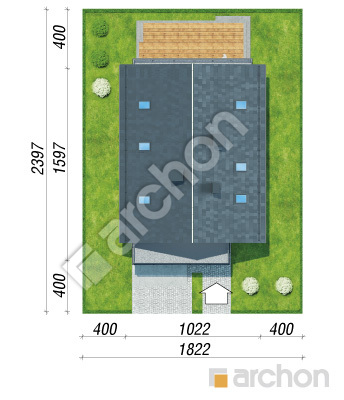

projekt Dom we floksach 2 (P) sytuacja

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

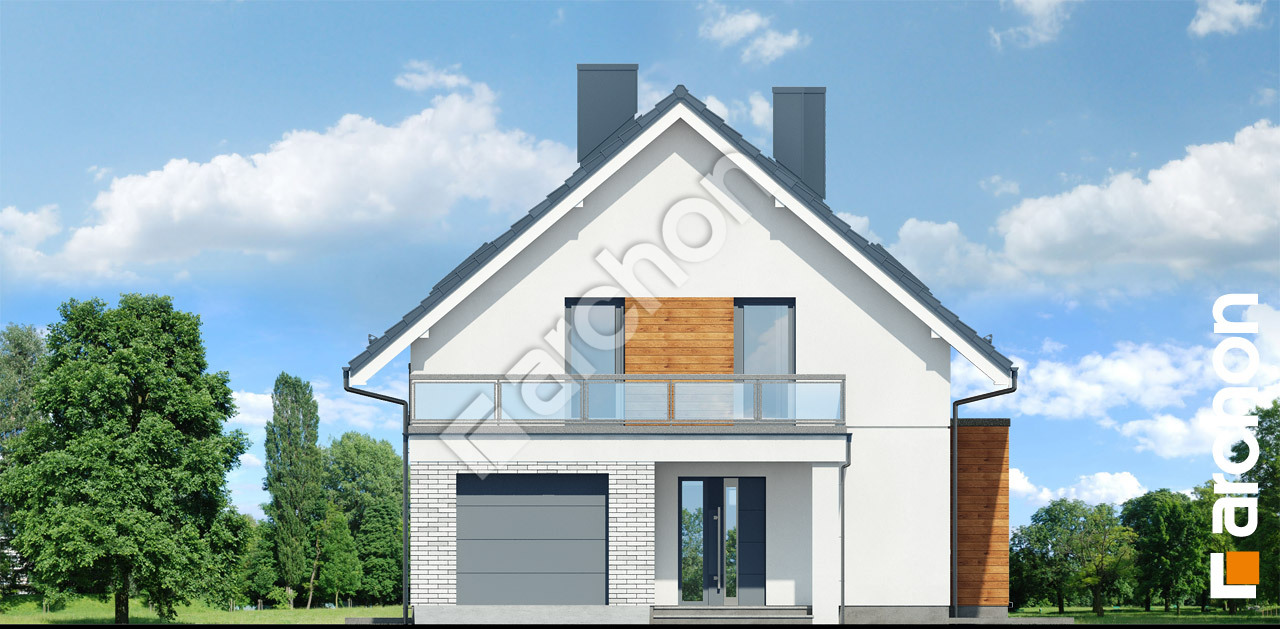

Elewacja frontowa projekt dom we floksach 2 p  264 Elewacja frontowa

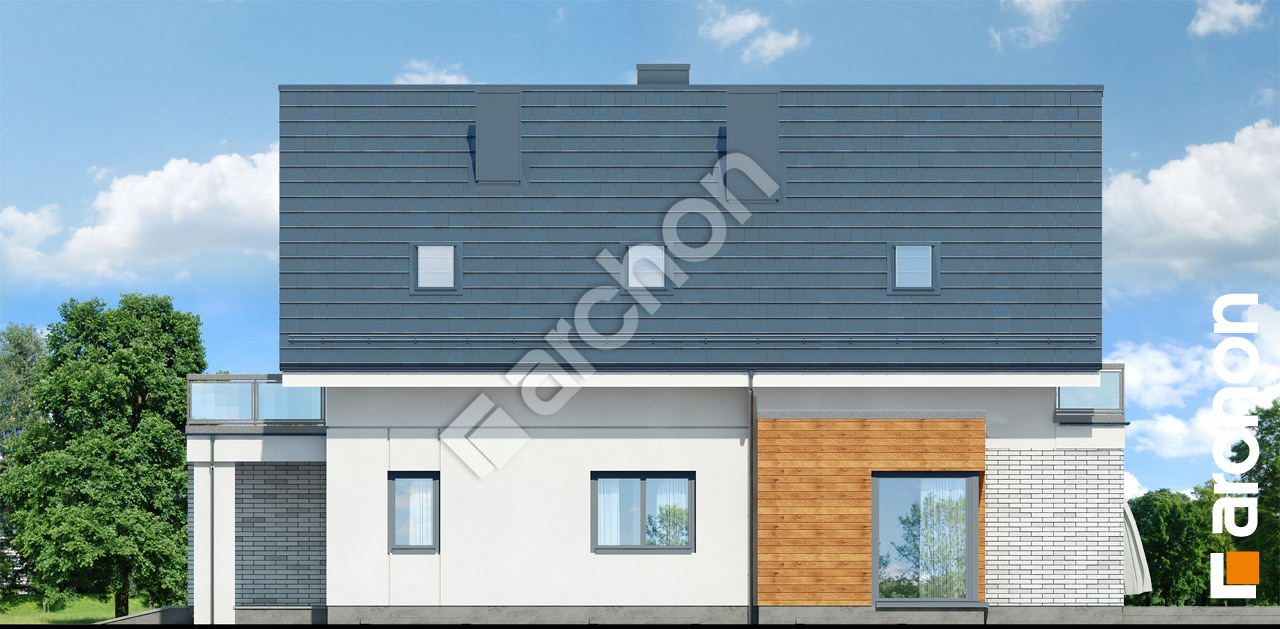

Elewacja boczna projekt dom we floksach 2 p  265 Elewacja boczna

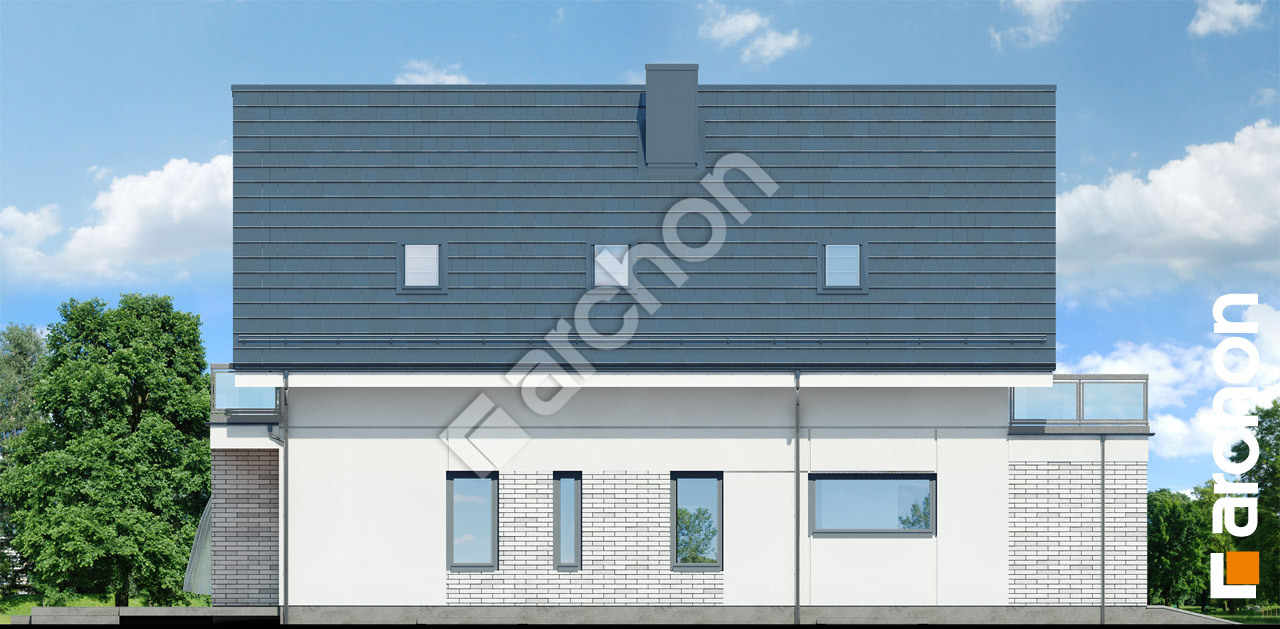

Elewacja boczna projekt dom we floksach 2 p  266 Elewacja boczna

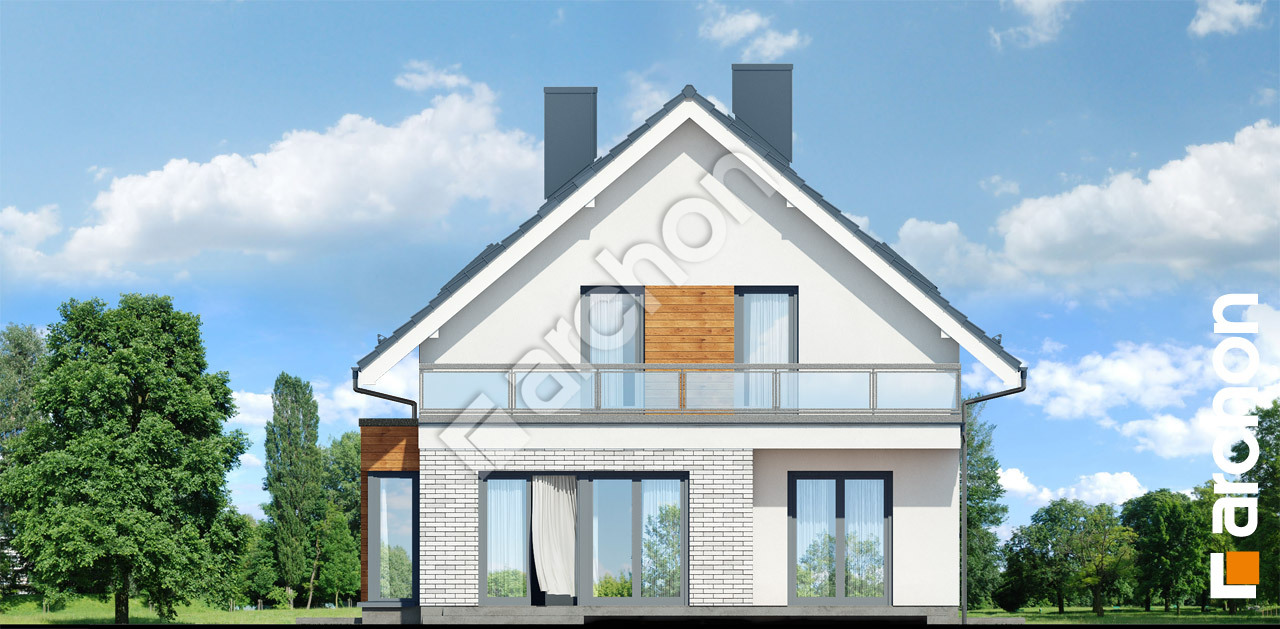

Elewacja ogrodowa projekt dom we floksach 2 p  267 Elewacja ogrodowa

Projekt domu jednorodzinnego z poddaszem użytkowym i jednostanowiskowym garażem, z kolekcji: projekty domów nowoczesnych. Należy również do kolekcji: projekty domów z piwnicą i jest polecany Inwestorom poszukującym projektów domów przeznaczonych do realizacji na działkach ze spadkiem terenu. Nowoczesna aranżacja elewacji łączy jasny tynk z naturalnymi okładzinami. Przeszklone balustrady, elementy stali oraz płaska dachówka w kolorze antracytowym dopełniają całość. Wysunięcie garażu na elewacji frontowej pozwoliło na zaprojektowanie tarasu na piętrze, który osłania wejście do domu. Wnętrze wyróżnia się bardzo funkcjonalnym układem pomieszczeń. Strefa dzienna tworzy reprezentacyjną przestrzeń salonu i jadalni. Szerokie przeszklenie zapewni panoramiczny widok na ogród, dużą ilość naturalnego światła i optycznie powiększy strefę wypoczynkową. Taras, częściowo usytuowany w podcieniu umożliwi relaks na świeżym powietrzu w każda pogodę. Interesująco prezentuje się jadalnia z narożnym oknem, z którego widok uprzyjemni wspólne posiłki. Starannie zaprojektowana kuchnia pozwoli Inwestorom na zaaranżowanie wygodnej przestrzeni do pracy z długim blatem i wysoką zabudową. Przyległa spiżarnia podnosi funkcjonalność kuchni. Obok dodatkowego pokoju na parterze przewidziano łazienkę, tworząc komfortowe warunki dla nocujących gości. Z wiatrołapu dostępna jest garderoba oraz garaż z wyodrębnionym pomieszczeniem gospodarczym. Strefa nocna na poddaszu to komfortowa przestrzeń, której wygodne użytkowanie zapewnia wysoka ścianka kolankowa. Dwa pokoje dla dzieci mają dostęp do wspólnego balkonu. Apartament rodziców z garderobą i łazienką oraz czwarty pokój, który można przeznaczyć na gabinet posiadają wyjścia na taras. Program poddasza uzupełnia ogólnodostępna łazienka. W piwnicy zlokalizowano strefę gospodarczą z kotłownią, pralnią, spiżarnią oraz dodatkowymi pomieszczeniami do przechowywania.
