gotowy projekt Dom we wrotyczach (E) widok 1
Pow. domu 119,99 m²
Pow. kotłowni 6,02 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 24,2 x 17,8 m
KOSZTY BUDOWY 315 000
Pow. domu 119,99 m²
Pow. kotłowni 6,02 m²
pokoje 5
łazienki i WC 2
Min. wym. działki 24,2 x 17,8 m
Dom we wrotyczach (E)
119,99 m² 6,02 m²
gotowy projekt Dom we wrotyczach (E) widok 1
Dom jednorodzinny parterowy
5 pokoi, kuchnia, łazienka, spiżarka, toaleta, kotłownia, garderoba, kominek

Cena z kodem rabatowym ONLINE200 Jak skorzystać z kodu?
4 820 zł z VAT 23% (3 918,70 zł netto)
na zamówienia przez www.archon.pl
Cena regularna 5 020 zł
Najniższa cena z 30 dni przed obniżką 4 820 zł
  ZAMÓW PROJEKT
NOWOŚĆ! Dokumentacja w PRZYGOTOWANIU

Termin realizacji projektu nie został ustalony.
Zadzwoń po więcej informacji! +48 12 37 21 900



Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
Projekt garażi z kodem
PROJEKT GARAŻU z KODEM: GARAZ30%
przy zakupie projektu domu
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
lupa

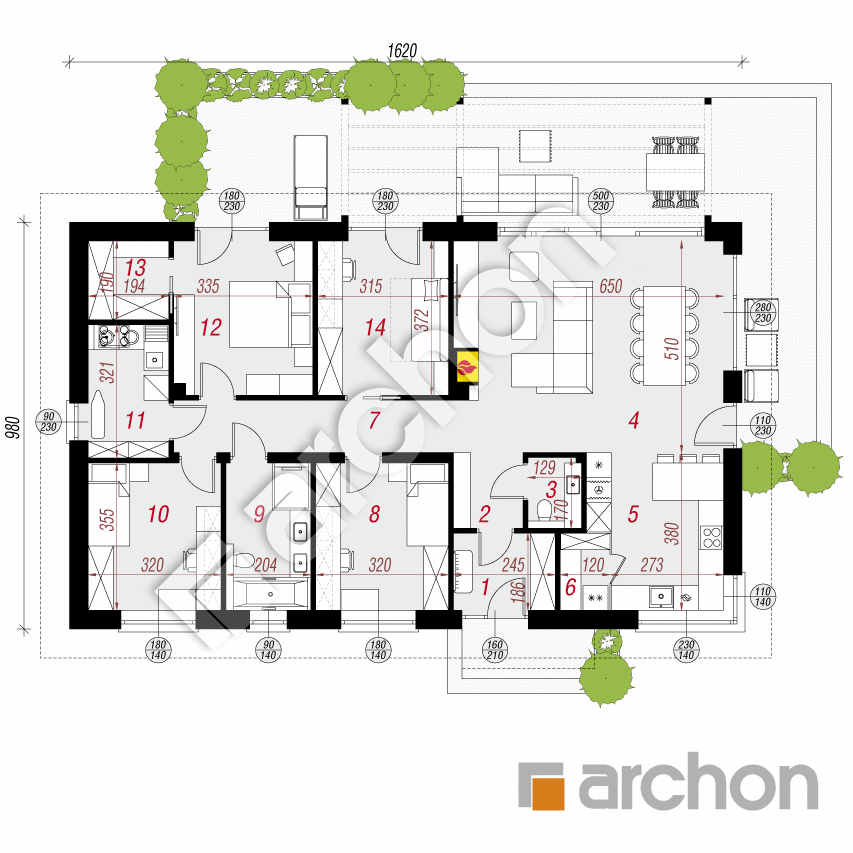

PARTER
126,01
1. Wiatrołap 4,39
2. Korytarz 2,97
3. Toaleta 2,06
4. Salon + Jadalnia 32,54
5. Kuchnia 11,38
6. Spiżarnia 2,16
7. Hol 8,22
8. Pokój 11,09
9. Łazienka 7,02
10. Pokój 11,09
11. Kotłownia z pralnią 6,02
12. Pokój 12,10
13. Garderoba 3,53
14. Pokój 11,44

Dane projektu Domu we wrotyczach (E)

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
dach: dwuspadowy, nachylenie 30 st. , więźba drewniana, blacha dachówkowa/dachówka ceramiczna
kocioł: gazowy

pompa ciepła POMPA CIEPŁA
Planujesz POMPĘ CIEPŁA w swoim domu? Zamów dodatkowo projekt pompy ciepła (powietrze - woda) i ogrzewania podłogowego, jako alternatywne opracowanie. więcej >>

wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]

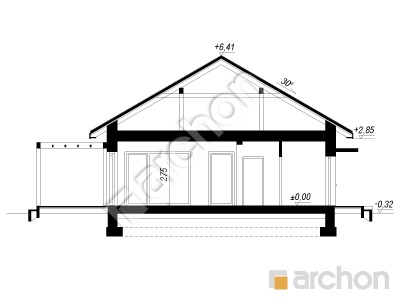

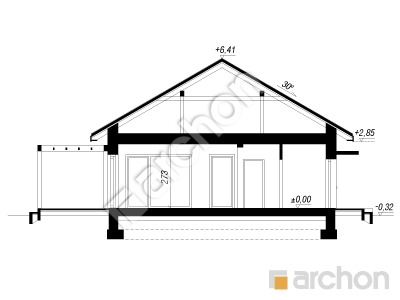

Przekrój

gotowy projekt Dom we wrotyczach (E) przekroj budynku

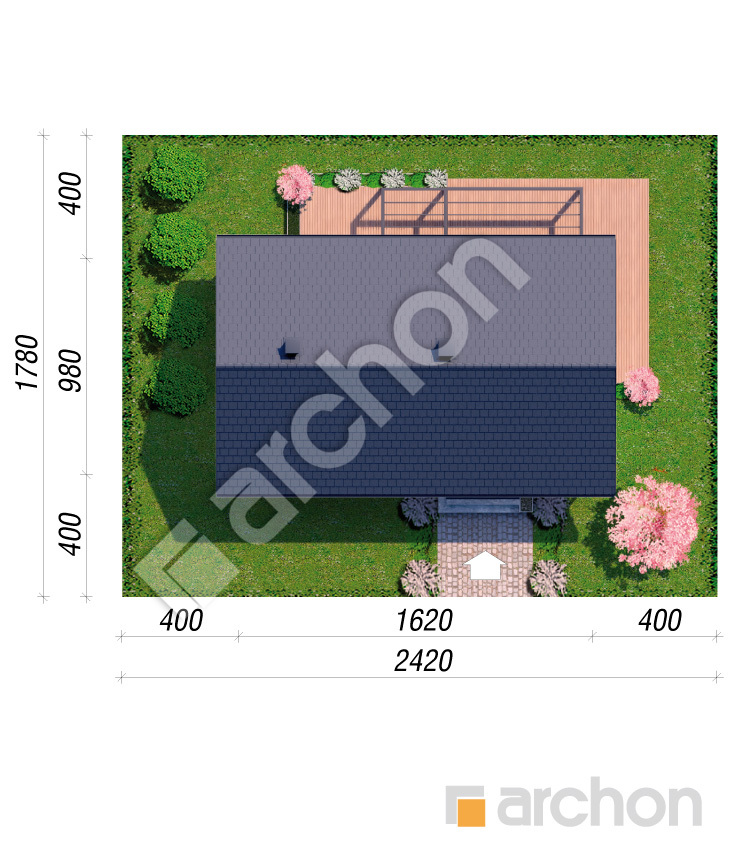

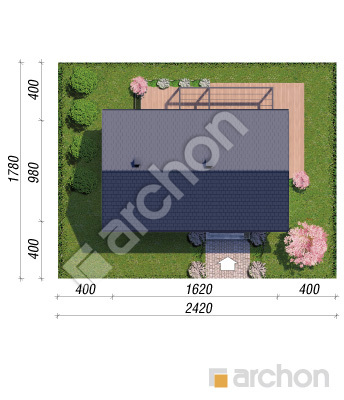

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys budynku

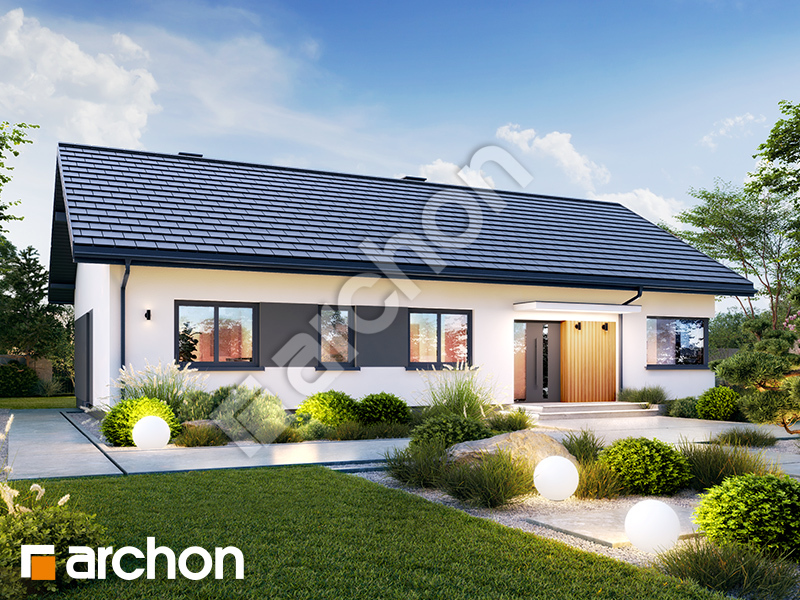

„Dom we wrotyczach (E)” to nowoczesny projekt domu parterowego, który łączy prostą, współczesną bryłę na rzucie prostokąta z funkcjonalnym układem wnętrz idealnym dla rodziny ceniącej przestrzeń, światło i codzienną wygodę. Ten projekt domu jednorodzinnego wyróżnia się elegancką formą z dachem dwuspadowym oraz dużymi przeszkleniami, które pięknie otwierają strefę dzienną na ogród i zadaszony pergolą taras. Już od wejścia dom zachwyca przestronnym, jasnym wiatrołapem, prowadzącym do otwartej części wspólnej z salonem o powierzchni powyżej 30 m², kominkiem oraz kuchnią zaprojektowaną z myślą o wygodnym gotowaniu i rodzinnym spędzaniu czasu. Kuchnia z dużym, co najmniej trzyosobowym półwyspem, praktyczną spiżarnią oraz nowoczesnym oknem narożnym tworzy efektowną i bardzo funkcjonalną przestrzeń połączoną z jadalnią i salonem. W części prywatnej zaplanowano cztery komfortowe pokoje, w tym sypialnię główną z własną garderobą, dzięki czemu dom doskonale odpowiada na potrzeby kilkuosobowej rodziny. Atutem projektu jest także duża łazienka, dodatkowa toaleta oraz wygodna kotłownia z funkcją pralni, która ułatwia organizację codziennych obowiązków. W projekcie przewidziano wentylację mechaniczną z odzyskiem ciepła, czyli rekuperację, podnoszącą standard użytkowania i sprzyjającą energooszczędności. „Dom we wrotyczach (E)” to propozycja dla inwestorów szukających nowoczesnych projektów domów parterowych, w których minimalistyczna architektura, jasne wnętrza, przemyślany program funkcjonalny i atrakcyjna strefa tarasowa tworzą spójną, elegancką całość.
