Projekt domu Domek letniskowy nad rzeczką

2 840 zł  2 440 zł
(1 983,74 zł netto)
do 70m² zabudowy
RABAT 400 zł
gotowy projekt Domek letniskowy nad rzeczką widok 1
Domek letniskowy parterowy
4 pokoje, 1 łazienka, kominek

  • Powierzchnia zabudowy 69,79 m²
  • Powierzchnia domu 53,60 m²
  • Min. wymiary działki 17,0 x 14,25 m
  • 14,0 x 14,25 m

Do końca promocji:
2019 08 01 stopwatch 01
2 840 zł
2 440 zł (1 983,74 zł netto)
  ZAMÓW PROJEKT
aktualny kosztorys budowlany  270,00 zł 120 zł
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13
GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów
RABATY NA PRODUKTY DODATKOWE
  • Garaż 50% taniej
  • Kosztorys za 120 zł
  • Gotowe projekty instalacji 100 zł taniej
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy bezpieczną, darmową przesyłką do paczkomatów lub przez kuriera. Umów się z nim, aby zostawił paczkę pod drzwiami Twojego domu lub mieszkania. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.
Wszystkie projekty domów ARCHON+ są oferowane w formie zgodnej z nowym Prawem budowlanym (Dz. U. 2020 poz. 471, tekst jednolity, Dz. U. 2020, poz. 1333) z dnia 19 września 2020 roku i składają się z 3 egzemplarzy projektu architektoniczno-budowlanego i 3 egzemplarzy projektu technicznego.
Nowa forma Projektu 3+3 ARCHON+ to kompletna dokumentacja techniczna w 3 egzemplarzach zawierająca:
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych

PARTER
53,60
1. Wiatrołap 3,02
2. Łazienka 2,86
3. Salon z aneksem kuchennym 25,95
4. Pokój 7,12
5. Pokój 7,12
6. Pokój 7,53

Dane projektu Domku letniskowego nad rzeczką

Powierzchnie i wymiary

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.

Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 18,8 cm, styropian Termo Organika 15 cm, tynk
strop: płyta żelbetowa
dach: dwuspadowy, nachylenie 25 st. , więźba drewniana, dachówka ceramiczna CREATON
wentylacja: grawitacyjna

Przekrój

Obrys

polnoc

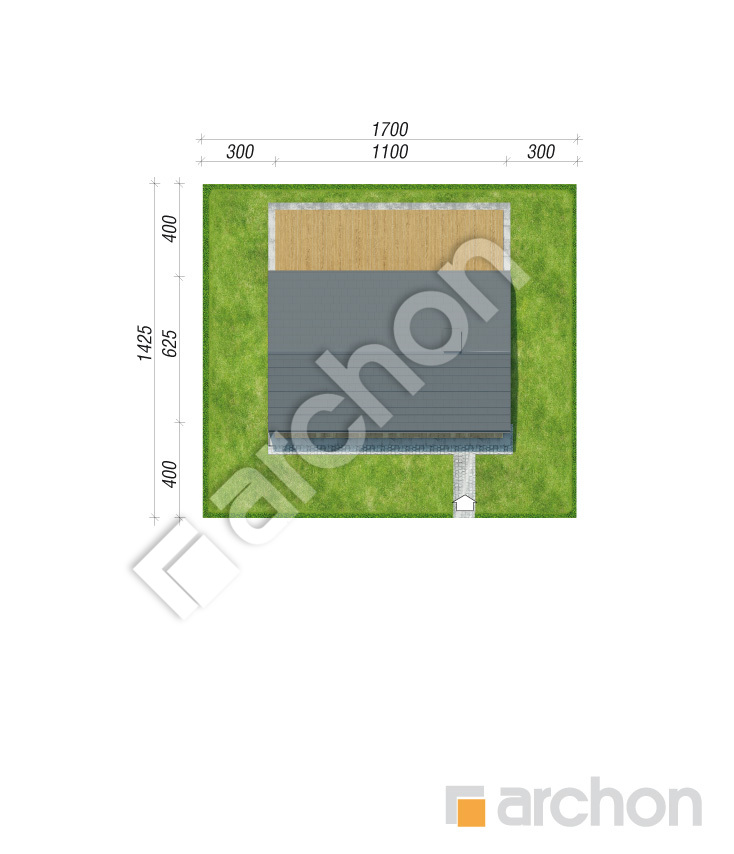

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

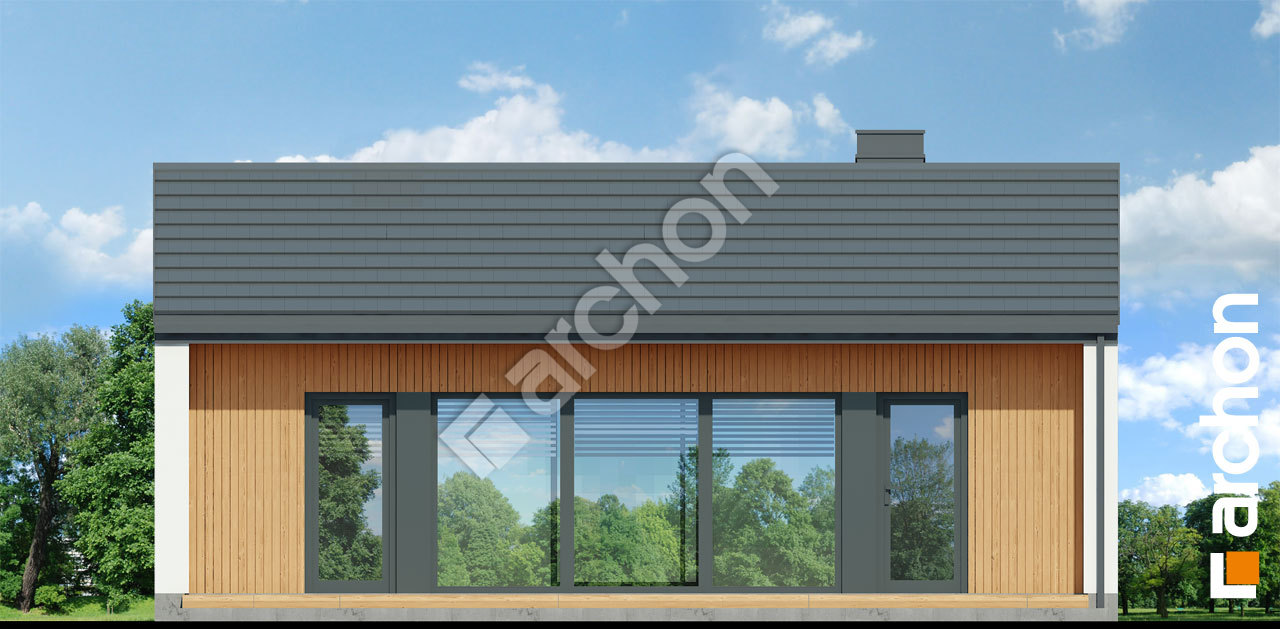

zobacz lustrzane odbicie Elewacja frontowa projekt domek letniskowy nad rzeczka 9abd8330b049db6962d76ae2e0b37f61  264 Elewacja frontowa

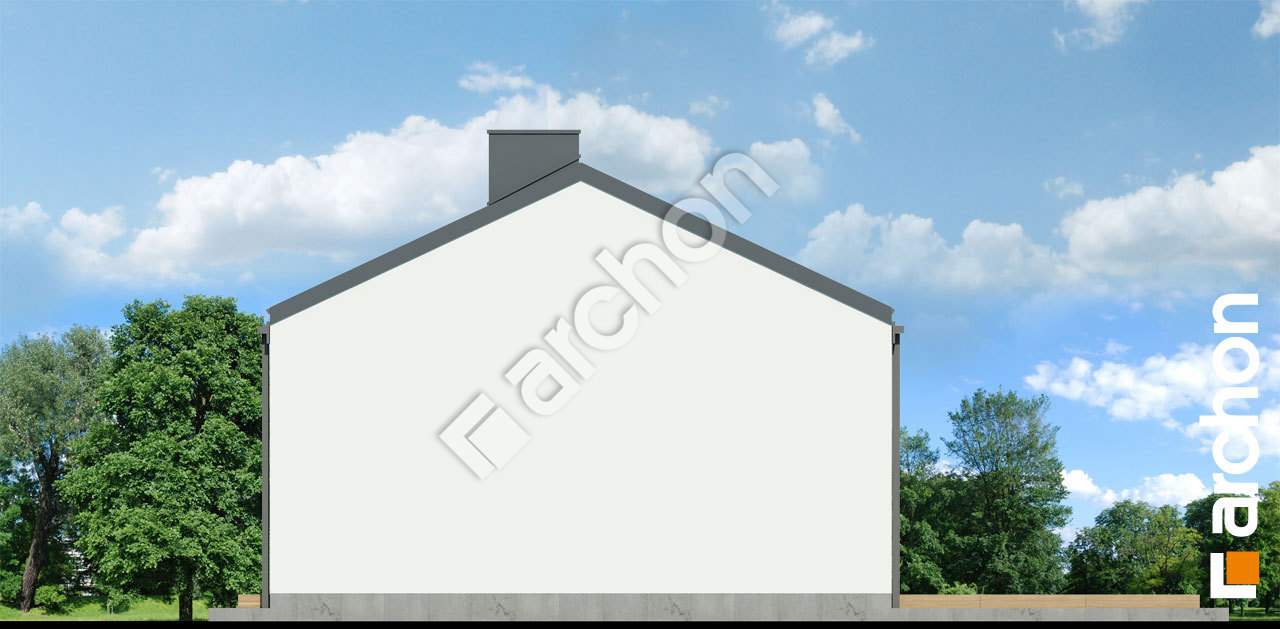

Elewacja boczna projekt domek letniskowy nad rzeczka 94912285df321d7d0b4d9bccf55a43e3  265 Elewacja boczna

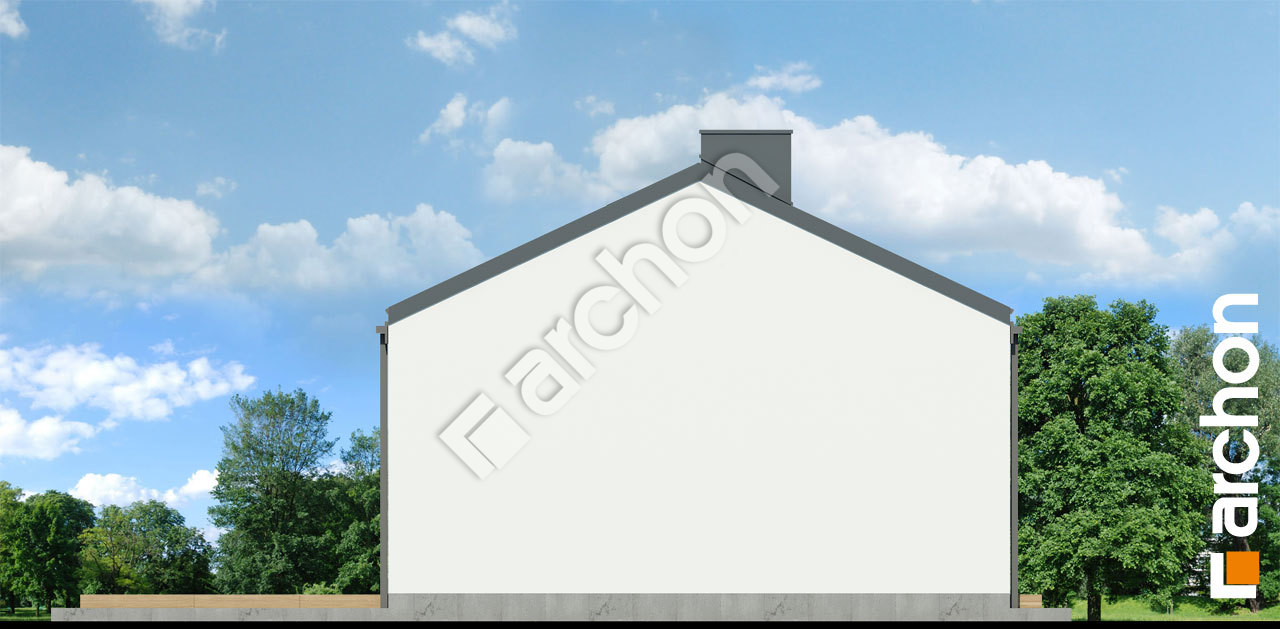

Elewacja boczna projekt domek letniskowy nad rzeczka 8d2ed3cda49bc1227e6e65a488bc2cb8  266 Elewacja boczna

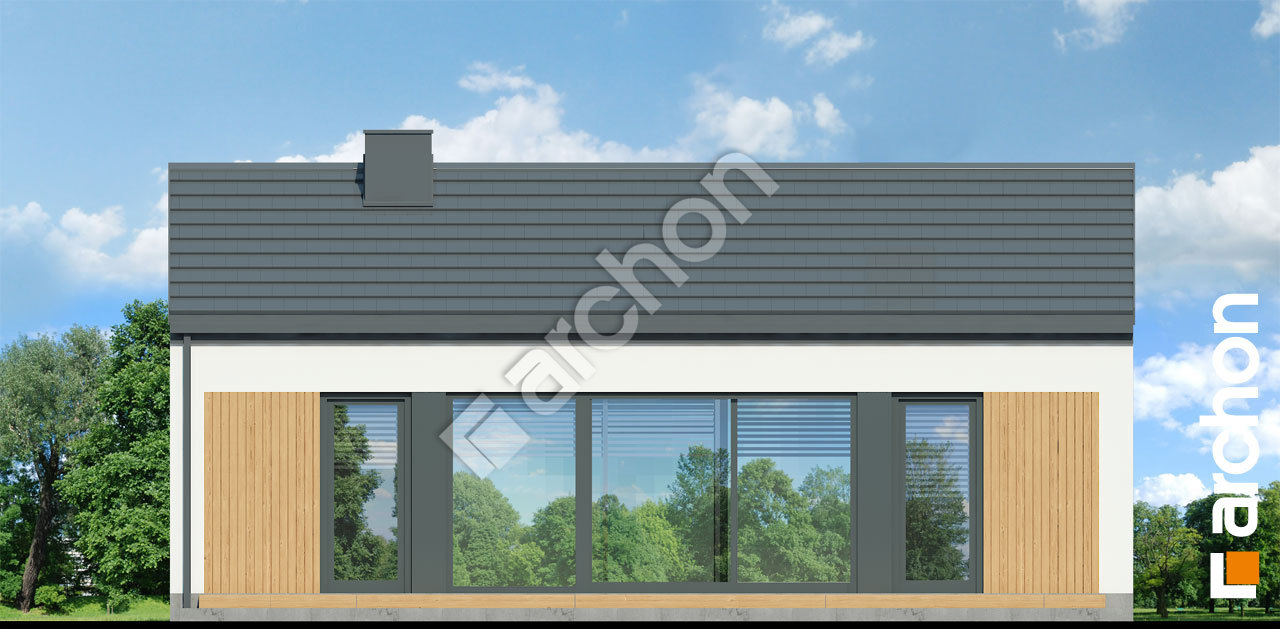

Elewacja ogrodowa projekt domek letniskowy nad rzeczka 8bc55f0d674319414d30b8aa43185e47  267 Elewacja ogrodowa

Interesujący projekt domu, który sprawdzi się jako budynek idealny do rekreacyjnego wypoczynku poza miastem. Dzięki zastosowaniu odpowiednich rozwiązań funkcjonalnych niewielkie wnętrze jest wygodne w użytkowaniu. Prosta bryła w stylu nowoczesnej stodoły odpowiada aktualnym trendom. W oprawie jasnego tynku oraz drewnianej okładziny dom prezentuje się bardzo atrakcyjnie i harmonijnie wtapia w naturalny krajobraz. Środkową część budynku wypełnia wspaniale doświetlona strefa dzienna, szeroko otwarta z dwóch stron na widok przyrody. W ramach strefy dziennej przewidziano wygodny salon z kominkiem, aneks kuchenny oraz część jadalnianą z dużym stołem. Po dwóch stronach do strefy dziennej przylegają pomieszczenia prywatne, którymi są dwa pokoje dla dzieci oraz sypialnia rodziców. Każdy z nich dysponuje miejscem na wygodne łóżka oraz indywidualnymi wyjściami do ogrodu. Z wiatrołapu dostępna jest łazienka z nowoczesnym prysznicem. Zaprezentowany projekt domu należy do popularnych kategorii: projekty małych domów, projekty domów nowoczesnych, projekty domów parterowych.
