Projekt domu  Rezydencja w persymonach 2 (E) OZE

Cena z kodem 9 350 zł (7 601,63 netto)
gotowy projekt Rezydencja w persymonach 2 (E) OZE widok 1
Dom jednorodzinny z poddaszem użytkowym
9 pokoi, 1 kuchnia, 5 łazienek, toaleta, pralnia, garderoby, pomieszczenie gospodarcze, kominek, garaż, piwnica

  • Powierzchnia domu 375,80 m²
  • Powierzchnia garażu 41,80 m²
  • Powierzchnia piwnic 140,72 m²
  • Min. wymiary działki 31,17 x 29,22 m
  • 29,97 x 29,22 m
  • Likwidacja wykusza w jadalni.
Koszty budowy
na I kwartał 2024

971 400 zł


STARA, NIŻSZA CENA
z kodem rabatowym EXTRA250
9 350 zł z VAT 23% (7 601,63 zł netto)
Kod ważny do 29.04.2024 r. godz. 08:00
2019 08 01 stopwatch 01
Jak skorzystać z kodu?
Cena regularna 9 600 zł
Najniższa cena z 30 dni przed obniżką 9 350 zł
NOWA CENA już w maju 10 100 zł
Różnica między NOWĄ CENĄ a ceną z kodem: 750 zł
  ZAMÓW PROJEKT
Projekt dostępny od ręki

Masz pytania?
Zadzwoń
+48 12 37 21 900 pn-pt 8-19, sb. 9-13

GRATIS EXTRA DODATKI
  • Teczka na dokumenty
  • Bezpłatna dostawa
  • Zgoda na zmiany
  • Charakterystyka energetyczna
  • Zestawienie materiałów do projektów posiadających kosztorys budowlany
RABATY NA PRODUKTY DODATKOWE
  • Garaż 30% taniej
  • Kosztorys za 809 zł
  • Gotowe projekty instalacji 100 zł taniej
  • Tablica Informacyjno - Budowlana 20 zł
  • Dziennik Budowy 20 zł
Zamawiając Projekt Domu ARCHON+ nie płacisz za koszty dostawy. Zamówienia realizujemy darmową przesyłką do paczkomatów lub przez kuriera. To Ty decydujesz, która forma bardziej Ci odpowiada.
Zapewniamy Ci bezpieczne zakupy w ARCHON+ z 90 dniowym prawem do wymiany zakupionego projektu domu. Gwarantujemy również możliwość zwrotu projektu do 30 dni od daty zakupu.
Zapewniona odpowiednia izolacyjność termiczna przegród zewnętrznych:
  • Uściany < 0,20 W/(m²*K)
  • Udachu < 0,15 W/(m²*K)
  • Uokien < 0,9 W/(m²*K)
  • Upodłóg < 0,3 W/(m²*K)
oraz wartość wskaźnika rocznego zapotrzebowania budynku na nieodnawialną energię pierwotną:
  • EP < 70 [kWh/(m²*rok)]
Aktualnie obowiązujący Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Buduj energooszczędnie - aktualne Warunki Techniczne 2021 czytaj więcej
Projekt ARCHON+ to kompletna dokumentacja techniczna zawierająca 3 egzemplarze projektu architektoniczno-budowlanego i 3 egzemplarze projektu technicznego.
  • Projekt architektoniczno-budowlany - zakres projektu architektonicznego
  • Projekt techniczny - zakres projektu konstrukcyjnego i projektów instalacji wewnętrznych
Wprowadzanie niewielkich zmian i modyfikacji w projektach typowych pozwala dostosować projekt do indywidualnych potrzeb jego przyszłych mieszkańców. Zmiany i modyfikacje wprowadzane są przez architekta adaptującego. We wszystkich projektach domów ARCHON+ można wprowadzać zmiany i modyfikacje. Każdy projekt zawiera bezpłatną zgodę na część podstawowych zmian.

Atrakcyjna cena i krótki czas oczekiwania na dokumentację, różnorodność oferty i wysoka jakość dokumentacji projektowej, profesjonalne doradztwo projektowe, aktualne koszty budowy na podstawie rzetelnie opracowanych kosztorysów, wizualizacje wnętrz oraz filmy i zdjęcia z realizacji, a ponadto społeczność budujących Domy ARCHON+, która dla wielu jest źródłem inspiracji i wymianą doświadczeń.

Wszystkie projekty domów ARCHON+ są zgodne z aktualnie obowiązującymi Warunkami Technicznymi (WT 2021), co w konsekwencji oznacza, że wartość wskaźnika EP dla projektowanych budynków jednorodzinnych nie przekracza 70 [kWh/(m2*rok)]. Każdy projekt domu ARCHON+ można dostosować do własnych potrzeb i preferencji w zakresie rozwiązań energooszczędnych. Oferujemy pakiet OZE (Odnawialne Źródła Energii) – czyli pakiet dodatkowych proekologicznych rozwiązań instalacyjnych takich jak: projekt pompy ciepła, projekt fotowoltaiki czy projekt instalacji solarnej. Dzięki tym rozwiązaniom możesz w efektywny sposób pozyskiwać zieloną energię odnawialną, która posłuży do ogrzewania budynku oraz wody użytkowej.
Projekt instalacji centralnego ogrzewania zasilanego z pompy ciepła znajduje się w zawartości projektu podstawowego. Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!

Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PIWNICA
140,72 (145,66)
1. Pom. rekreacyjne 65,25
2. Pom. gospodarcze 7,94
3. Łazienka 3,71
4. Korytarz 16,90 (21,84)
5. Schowek 3,43
6. Pom. techniczne 7,97
7. Pom. techniczne 35,52
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PARTER
269,51 (269,60)
1. Wiatrołap 5,37
2. Hol i schody 17,25
3. Garderoba 4,69
4. Kuchnia 17,00
5. Salon + Jadalnia 65,66
6. Gabinet 11,94
7. Korytarz 12,00
8. Toaleta 4,59
9. Pralnia 8,76
10. Korytarz 2,80
11. Garaż 41,80
12. Schody 5,44
13. Łazienka 5,87
14. Garderoba 5,08
15. Pokój 13,24
16. Łazienka 3,99
17. Pom. rekreacyjne 44,03 (44,12)
Pokaż powierzchnie pomieszczeń na rzucie
Pokaż lustrzane odbicie
PODDASZE
148,09 (229,86)
1. Pokój 15,13 (15,25)
2. Łazienka 4,24 (11,70)
3. Korytarz 18,80 (18,80)
4. Garderoba 2,11 (5,45)
5. Garderoba 4,56 (19,50)
6. Pokój 19,84
7. Garderoba 2,10 (14,06)
8. Pokój 20,60 (28,30)
9. Sauna 6,43 (7,79)
10. Łazienka 18,35 (28,57)
11. Pom. rekreacyjne 27,30 (51,97)
12. Schody 8,63

Dane projektu Rezydencji w persymonach 2 (E) OZE

Powierzchnie i wymiary

Powierzchnia domu to suma powierzchni użytkowych wszystkich pomieszczeń bez powierzchni użytkowej piwnicy, garażu, kotłowni i strychu. Na poddaszu, pod skosami dachu do powierzchni użytkowej uwzględniono powierzchnię wg zasady:
- tam gdzie wysokość pomieszczenia ma powyżej 2,2m powierzchnia jest liczona w 100%,
- pomiędzy 1,4m a 2,2m (wysokości pomieszczenia) w 50%,
- poniżej 1,4m powierzchnia nie jest brana pod uwagę.

Powierzchnia użytkowa wg obowiązującej normy PN-ISO 9836, to powierzchnia wszystkich pomieszczeń budynku liczona w świetle ścian. Zgodnie z obowiązującym stanem prawnym w pomieszczeniach na poddaszu (tj. ze skosami) powierzchnia użytkowa:
- powyżej 2,2m jest liczona w 100%,
- pomiędzy 1,4m a 2,2m w 50%,
- poniżej 1,4m nie jest brana pod uwagę.

Powierzchnia terenu, zajęta przez budynek w stanie wykończonym, bez tarasów, schodów zewnętrznych i podjazdów (PN-ISO 9836)
W odróżnieniu od powierzchni netto i użytkowej liczona jest bez uwzględnienia wysokości pomieszczeń i pokazuje rzeczywistą wielkość podłogi w pomieszczeniach. Powierzchnia ta widnieje przy opisach rzutów w nawiasach.
Powierzchnia całkowita budynku (wg. PN-ISO 9836).
Powierzchnia całkowita budynku (w m2) to suma powierzchni wszystkich kondygnacji budynku liczona po obrysie zewnętrznym każdej kondygnacji na poziomie posadzki.
Za kondygnacje przyjmuje się kondygnacje znajdujące się całkowicie lub częściowo poniżej poziomu terenu,oraz kondygnacje powyżej poziomu terenu.
Objętość budynku, liczona zgodnie z normą PN-ISO-9836, czyli wraz z przegrodami zewnętrznymi i wewnętrznymi (ścianami, stropem, dachem i podmurówką).
Wysokość mierzona od poziomu terenu przy wejściu do budynku do kalenicy
Podane wartości nie uwzględniają powierzchni tarasów zewnętrznych.
Ważne! W zabudowie jednorodzinnej, na działce budowlanej o szerokości 16m lub mniejszej, dopuszcza się lokalizację budynku ścianą bez okien i drzwi w odległości 1,5m od granicy.
Likwidacja wykusza w jadalni.

Technologia i konstrukcja

Eurokody
Konstrukcja zgodna z normami Eurokod więcej >>
Dopuszczamy możliwość zmiany zastosowanych materiałów oraz rodzaju elementów konstrukcyjnych np. stropów, przy zachowaniu nie gorszych parametrów technicznych. Zgoda na wprowadzenie w/w zmian stanowi część dokumentacji technicznej.
Zmiany wprowadzane są przez architekta z uprawnieniami podczas adaptacji projektu. Na wszystkie inne zmiany w projekcie wyrażamy bezpłatną zgodę.
ściany: pustak ceramiczny Porotherm 25 cm, styropian Termo Organika 20 cm, tynk
strop: płyta żelbetowa
ścianka kolankowa: 26 cm
dach: czterospadowy, nachylenie 35 st. , więźba drewniana, dachówka ceramiczna CREATON
brama garażowa: HÖRMANN
pompa ciepłaPOMPA CIEPŁA
kocioł: pompa ciepła
Dodatkowo do projektu dołączamy GRATIS projekt instalacji fotowoltaicznej jako alternatywne opracowanie!
ogrzewanie podłogowe: zastosowano we wszystkich pomieszczeniach mieszkalnych
wentylacja: mechaniczna z odzyskiem ciepła (rekuperacja)

Energooszczędność

Projekt zgodny z aktualnymi WT 2021 dot. energooszczędności budynków więcej >>
EUco+w to wskaźnik zapotrzebowania budynku na energię użytkową do ogrzewania i wentylacji.
Szacunkowa wartość EP - dla założeń projektu typowego.
EP to wskaźnik zapotrzebowania budynku na nieodnawialną energię pierwotną.
Standard WT 2021 to lepsza izolacyjność termiczna ścian, podłóg, dachu oraz energooszczędna stolarka zewnętrzna.
Na wartość wskaźnika EP ma wpływ lokalizacja geograficzna (w zależności od uwzględnienia odpowiedniej stacji meteorologicznej otrzymamy różne wyniki, zależne od warunków klimatycznych panujących w tej części Polski, w której realizujemy inwestycję), zmiana założeń projektowych, czy też zmiana orientacji budynku względem stron świata.
Maksymalna wartość EP wymagana według Warunków Technicznych:
WT2017 - 95 [kWh/(m2*rok)]
WT2021 - 70 [kWh/(m2*rok)]

Termoizolacyjność

Uścian to współczynnik przenikania ciepła dla ścian zewnętrznych

Maksymalna wartość Uściany wymagana według Warunków Technicznych:
WT2017 - 0,23 [W/(m2*K)]
WT2021 - 0,20 [W/(m2*K)]
Udachu to współczynnik przenikania ciepła dla dachu

Maksymalna wartość Udachu wymagana według Warunków Technicznych:
WT2017 - 0,18 [W/(m2*K)]
WT2021 - 0,15 [W/(m2*K)]
U okien to współczynnik przenikania ciepła dla okien i drzwi balkonowych

Maksymalna wartość U okien wymagana według Warunków Technicznych:
WT2017 - 1,1 [W/(m2*K)]
WT2021 - 0,9 [W/(m2*K)]
Buduj energooszczędnie - aktualne Warunki Techniczne czytaj więcej

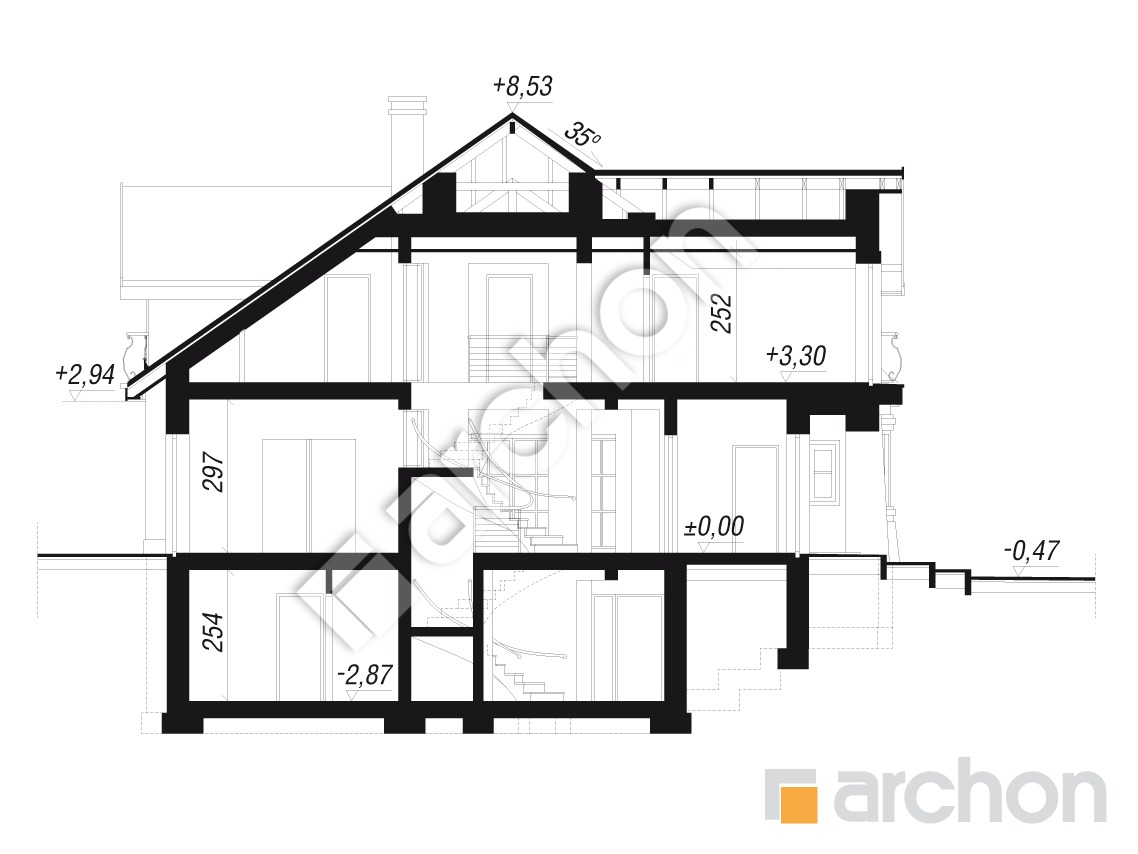

Przekrój

gotowy projekt Rezydencja w persymonach 2 (E) OZE przekroj budynku

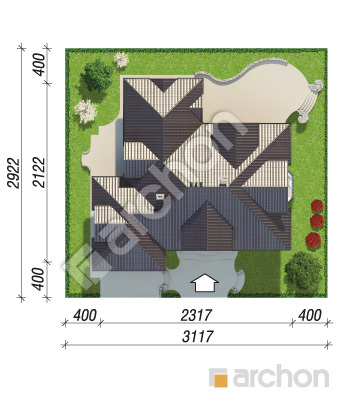

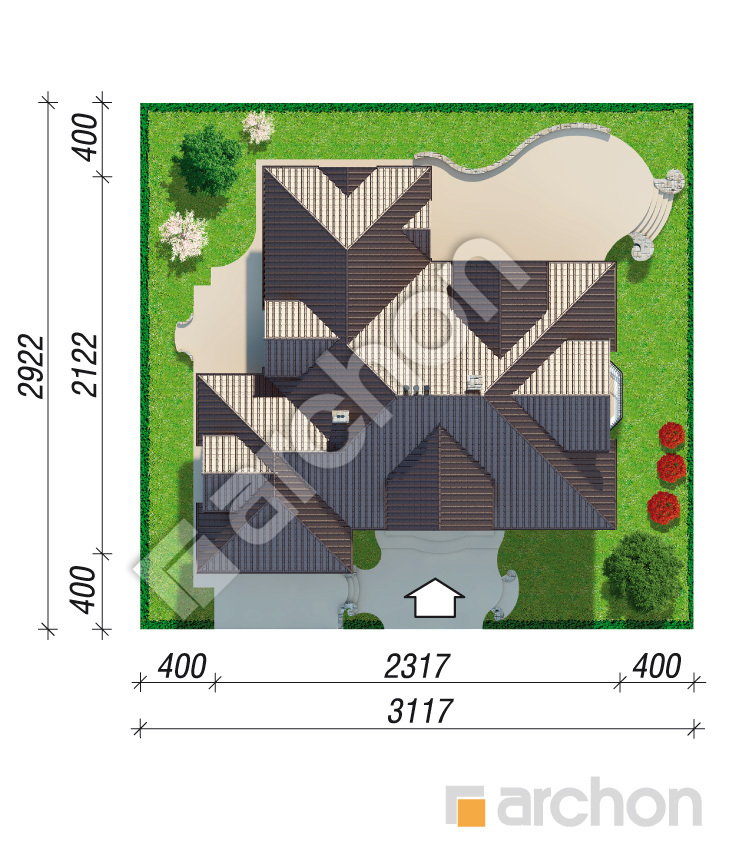

Obrys

polnoc

Dla każdego projektu dołączamy obrys budynku w skali 1:500, który można przerysować na kalkę i "przymierzyć" do mapy działki. Mapa przeznaczona do celów projektowych jest wykonana właśnie w tej skali. Odwrócona kalka pozwoli na sprawdzenie ustawienia domu w lustrzanym odbiciu.

pobierz obrys pdf pobierz obrys dxf

Elewacje

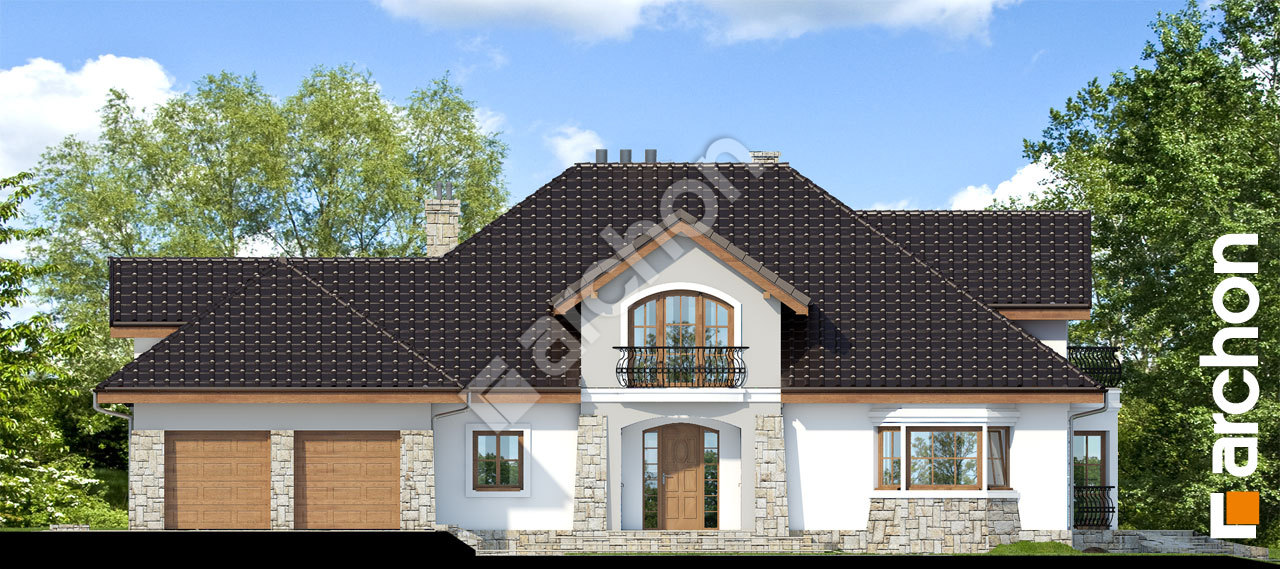

Pokaż lustrzane odbicie Elewacja frontowa projekt rezydencja w persymonach 2 e oze ver 2 3e8ca93744c387a48f28af45829cee41  264 Elewacja frontowa

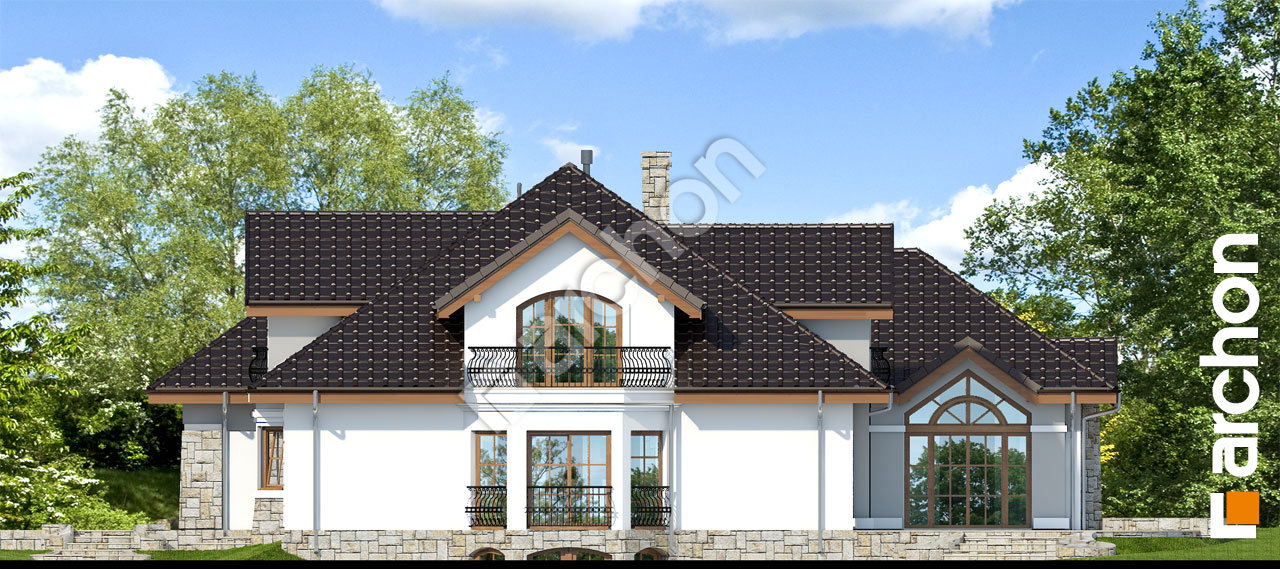

Elewacja boczna projekt rezydencja w persymonach 2 e oze ver 2 5e45936980c33e97dc30d6af2606e87b  265 Elewacja boczna

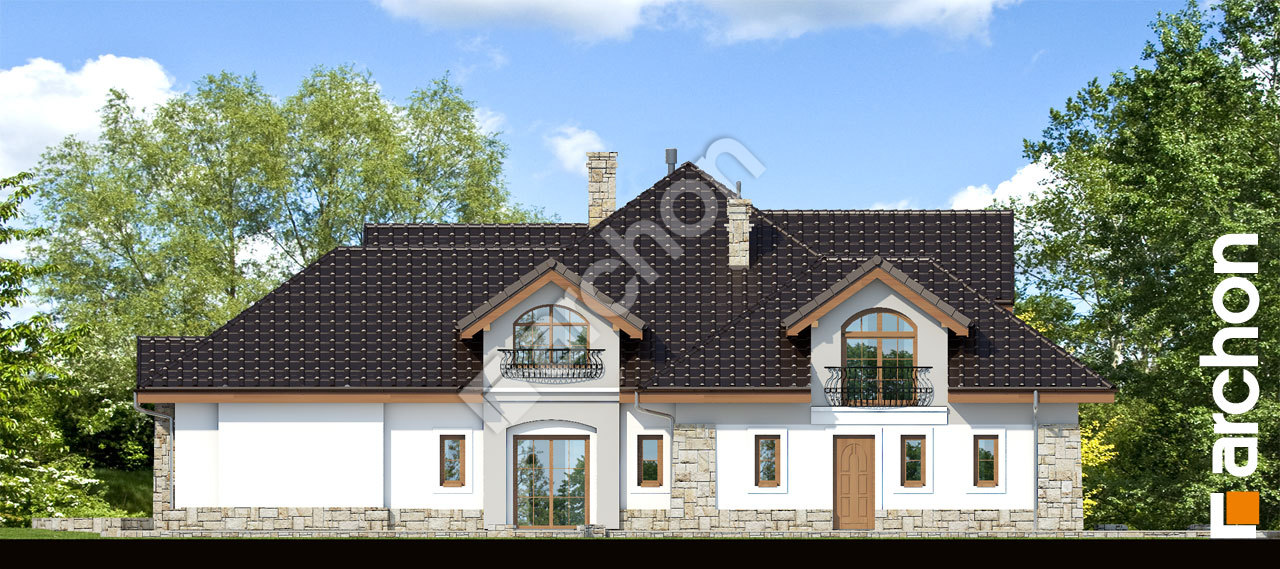

Elewacja boczna projekt rezydencja w persymonach 2 e oze ver 2 c337390fdee1636212d09f722aadb7a4  266 Elewacja boczna

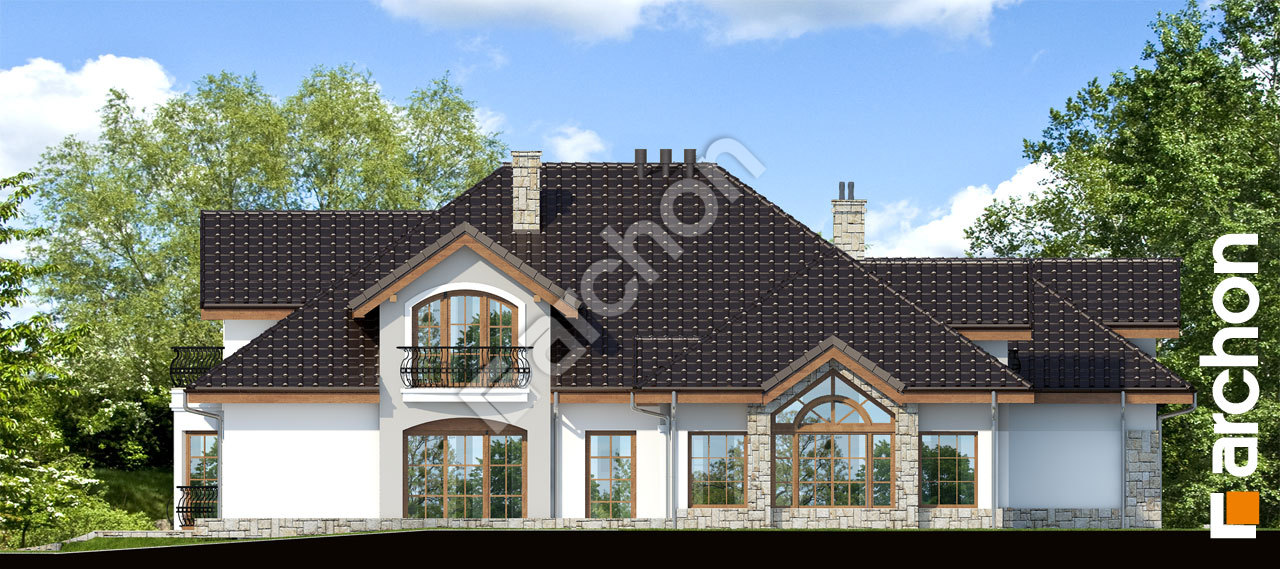

Elewacja ogrodowa projekt rezydencja w persymonach 2 e oze ver 2 b5b7c54576c99030d58197196046fe31  267 Elewacja ogrodowa

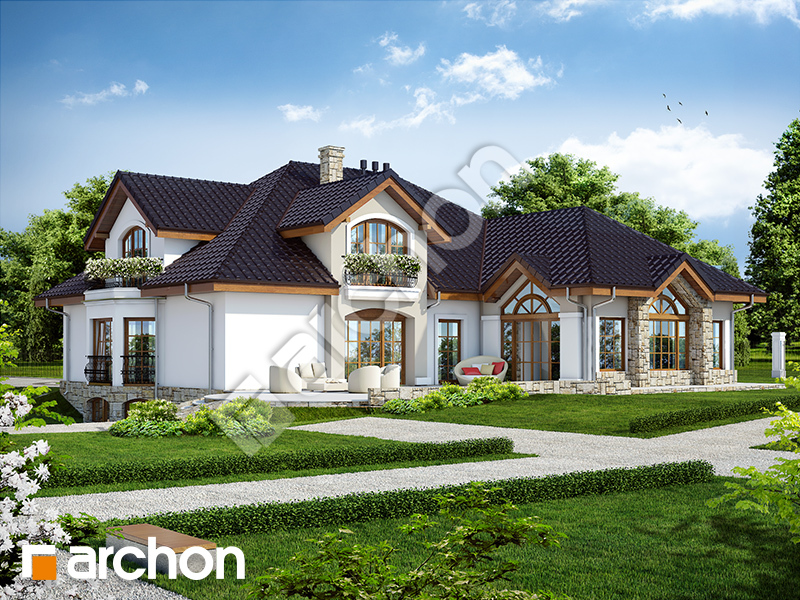

Efektowny projekt domu w formie rezydencji, który zachwyca swoją rozbudowaną formą oraz bardzo wygodnym układem pomieszczeń, z bogatą częścią rekreacyjną. Zastosowane detale architektoniczne oraz kolorystyka wykończenia elewacji podkreśla klasyczny styl domu. Liczne przeszklenia pięknie doświetlają wnętrze oraz łączą je z otaczającym dom ogrodem.
Atrakcyjne drzwi z naświetlami bocznymi prowadzą nas przez wiatrołap z garderobą do holu, i dalej do reprezentacyjnej strefy dziennej, stanowiącej centrum życia rodzinnego. W przestronnym i jasnym salonie znajdziemy wygodny zestaw wypoczynkowy przed TV oraz duży stół rodzinny w przeszklonym wykuszu. Centralnie umieszczony kominek jest doskonale widoczny z każdego z tych miejsc. Przesuwne drzwi prowadzą do gabinetu, który łączy się z korytarzem po drugiej stronie domu. Panoramiczne przeszklenie otwiera salon na obszerny taras, który zdecydowanie powiększa jego część wypoczynkową. Atutem kuchni jest wielofunkcyjna wyspa oraz możliwość zastosowania wysokiej zabudowy. Dodatkowy pokój został zaaranżowany jako osobny apartament, który dysponuje własną łazienką i garderobą oraz wyjściem na taras. Znajdujące się w pobliżu duże pomieszczenie rekreacyjne z łazienką można zaadaptować wedle indywidualnych potrzeb mieszkańców. Program parteru uzupełnia pralnia, toaleta oraz garaż z dwoma miejscami postojowymi. W piwnicach domu zaplanowano dodatkowe pomieszczenie rekreacyjne z siłownią i stołem bilardowym, które dysponuje garderobą oraz łazienką z prysznicem. Znajdziemy tutaj również schowek, pomieszczenie techniczne oraz kotłownię w której zlokalizowano pompę ciepła i rekuperatory zapewniające oszczędność energii.
Na poddaszu domu znajduje się komfortowa strefa nocna. Zaprojektowano tam dwie sypialnie z balkonami i własnymi garderobami oraz ogólnodostępny pokój kąpielowy z miejscem na okrągłą wannę i saunę. Nad garażem znajduje się duże pomieszczenie rekreacyjne z kinem domowym, a naprzeciwko schodów salonik z wydzieloną garderobą i łazienką, który może pełnić rolę sypialni gościnnej. Zaprezentowany projekt domu należy do kategorii: projekty małych rezydencji, projekty domów z piwnicą, na działkę na stoku oraz z dodatkowym gabinetem na parterze.
